Масажер

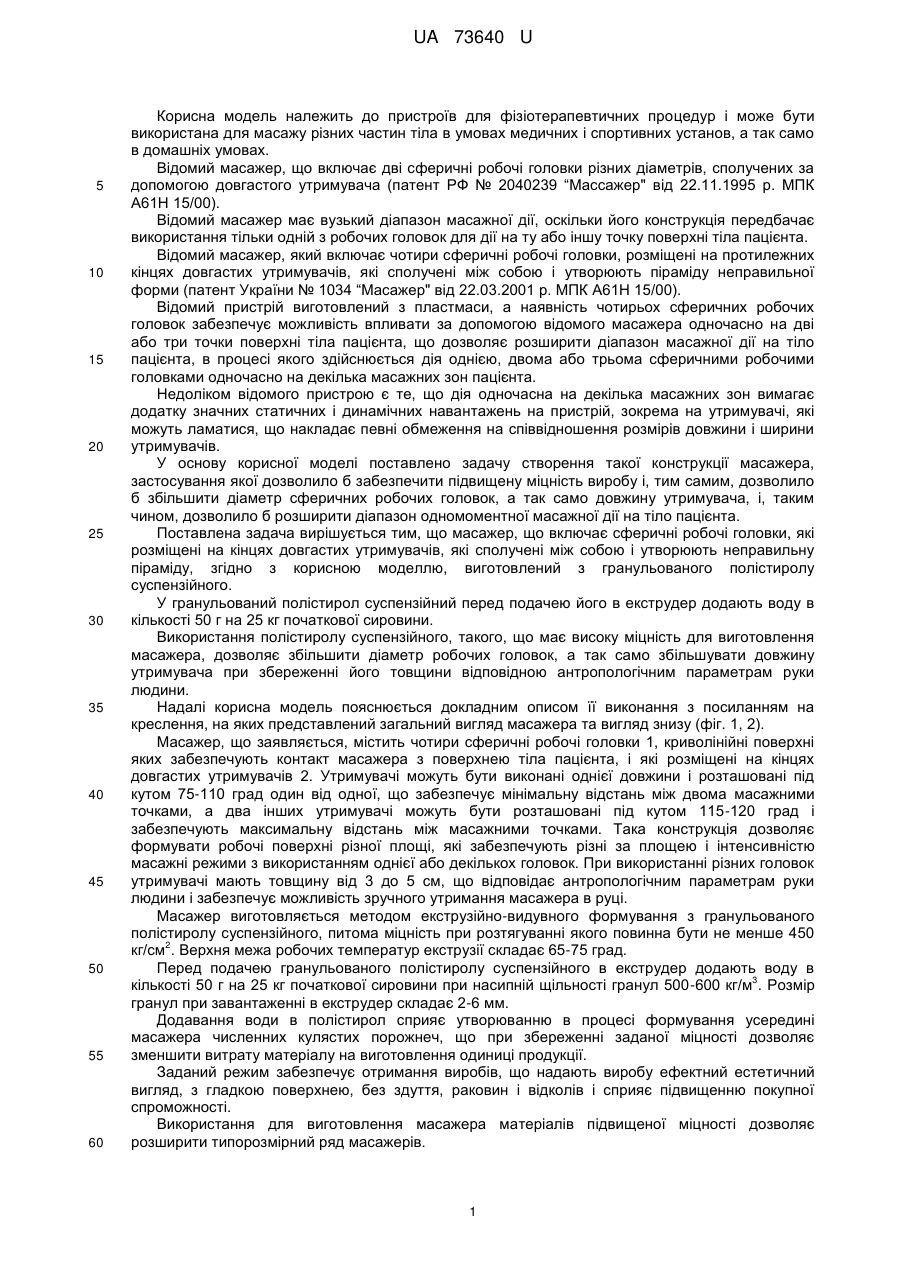

Реферат: UA 73640 U UA 73640 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для фізіотерапевтичних процедур і може бути використана для масажу різних частин тіла в умовах медичних і спортивних установ, а так само в домашніх умовах. Відомий масажер, що включає дві сферичні робочі головки різних діаметрів, сполучених за допомогою довгастого утримувача (патент РФ № 2040239 “Массажер" від 22.11.1995 р. МПК А61Н 15/00). Відомий масажер має вузький діапазон масажної дії, оскільки його конструкція передбачає використання тільки одній з робочих головок для дії на ту або іншу точку поверхні тіла пацієнта. Відомий масажер, який включає чотири сферичні робочі головки, розміщені на протилежних кінцях довгастих утримувачів, які сполучені між собою і утворюють піраміду неправильної форми (патент України № 1034 “Масажер" від 22.03.2001 р. МПК А61Н 15/00). Відомий пристрій виготовлений з пластмаси, а наявність чотирьох сферичних робочих головок забезпечує можливість впливати за допомогою відомого масажера одночасно на дві або три точки поверхні тіла пацієнта, що дозволяє розширити діапазон масажної дії на тіло пацієнта, в процесі якого здійснюється дія однією, двома або трьома сферичними робочими головками одночасно на декілька масажних зон пацієнта. Недоліком відомого пристрою є те, що дія одночасна на декілька масажних зон вимагає додатку значних статичних і динамічних навантажень на пристрій, зокрема на утримувачі, які можуть ламатися, що накладає певні обмеження на співвідношення розмірів довжини і ширини утримувачів. У основу корисної моделі поставлено задачу створення такої конструкції масажера, застосування якої дозволило б забезпечити підвищену міцність виробу і, тим самим, дозволило б збільшити діаметр сферичних робочих головок, а так само довжину утримувача, і, таким чином, дозволило б розширити діапазон одномоментної масажної дії на тіло пацієнта. Поставлена задача вирішується тим, що масажер, що включає сферичні робочі головки, які розміщені на кінцях довгастих утримувачів, які сполучені між собою і утворюють неправильну піраміду, згідно з корисною моделлю, виготовлений з гранульованого полістиролу суспензійного. У гранульований полістирол суспензійний перед подачею його в екструдер додають воду в кількості 50 г на 25 кг початкової сировини. Використання полістиролу суспензійного, такого, що має високу міцність для виготовлення масажера, дозволяє збільшити діаметр робочих головок, а так само збільшувати довжину утримувача при збереженні його товщини відповідною антропологічним параметрам руки людини. Надалі корисна модель пояснюється докладним описом її виконання з посиланням на креслення, на яких представлений загальний вигляд масажера та вигляд знизу (фіг. 1, 2). Масажер, що заявляється, містить чотири сферичні робочі головки 1, криволінійні поверхні яких забезпечують контакт масажера з поверхнею тіла пацієнта, і які розміщені на кінцях довгастих утримувачів 2. Утримувачі можуть бути виконані однієї довжини і розташовані під кутом 75-110 град один від одної, що забезпечує мінімальну відстань між двома масажними точками, а два інших утримувачі можуть бути розташовані під кутом 115-120 град і забезпечують максимальну відстань між масажними точками. Така конструкція дозволяє формувати робочі поверхні різної площі, які забезпечують різні за площею і інтенсивністю масажні режими з використанням однієї або декількох головок. При використанні різних головок утримувачі мають товщину від 3 до 5 см, що відповідає антропологічним параметрам руки людини і забезпечує можливість зручного утримання масажера в руці. Масажер виготовляється методом екструзійно-видувного формування з гранульованого полістиролу суспензійного, питома міцність при розтягуванні якого повинна бути не менше 450 2 кг/см . Верхня межа робочих температур екструзії складає 65-75 град. Перед подачею гранульованого полістиролу суспензійного в екструдер додають воду в 3 кількості 50 г на 25 кг початкової сировини при насипній щільності гранул 500-600 кг/м . Розмір гранул при завантаженні в екструдер складає 2-6 мм. Додавання води в полістирол сприяє утворюванню в процесі формування усередині масажера численних кулястих порожнеч, що при збереженні заданої міцності дозволяє зменшити витрату матеріалу на виготовлення одиниці продукції. Заданий режим забезпечує отримання виробів, що надають виробу ефектний естетичний вигляд, з гладкою поверхнею, без здуття, раковин і відколів і сприяє підвищенню покупної спроможності. Використання для виготовлення масажера матеріалів підвищеної міцності дозволяє розширити типорозмірний ряд масажерів. 1 UA 73640 U Корисна модель, що заявляється, легка і надійна у використанні, проста у виготовленні і може бути виготовлена в умовах промислового виробництва на стандартному устаткуванні з використанням стандартних матеріалів. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Масажер, що включає сферичні робочі головки, розміщені на кінцях довгастих утримувачів, які сполучені між собою і утворюють неправильну піраміду, який відрізняється тим, що він виготовлений з гранульованого полістиролу суспензійного. 2. Масажер по п. 1, який відрізняється тим, що в гранульований полістирол суспензійний перед подачею його в екструдер додають воду в кількості 50 г на 25 кг початкової сировини. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
