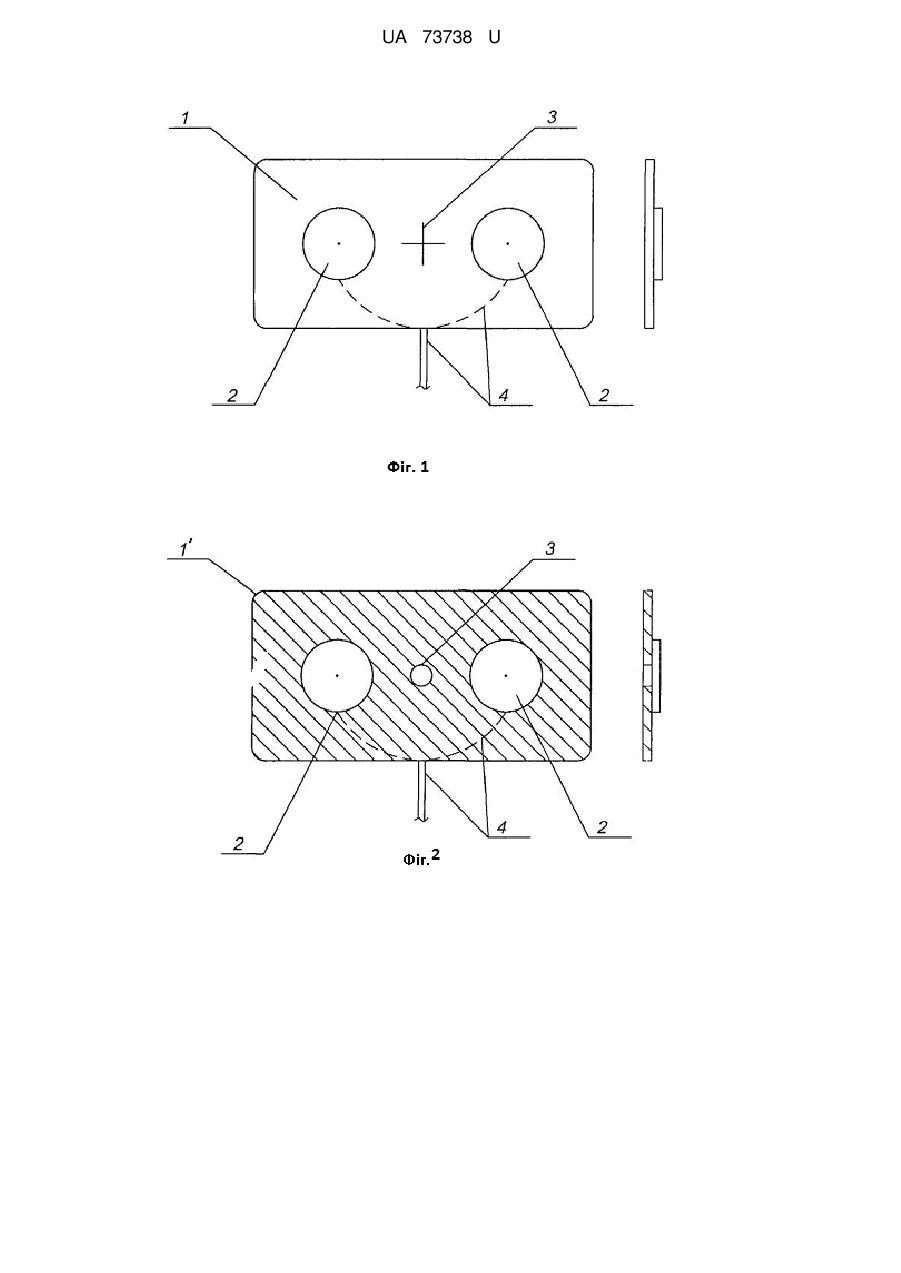

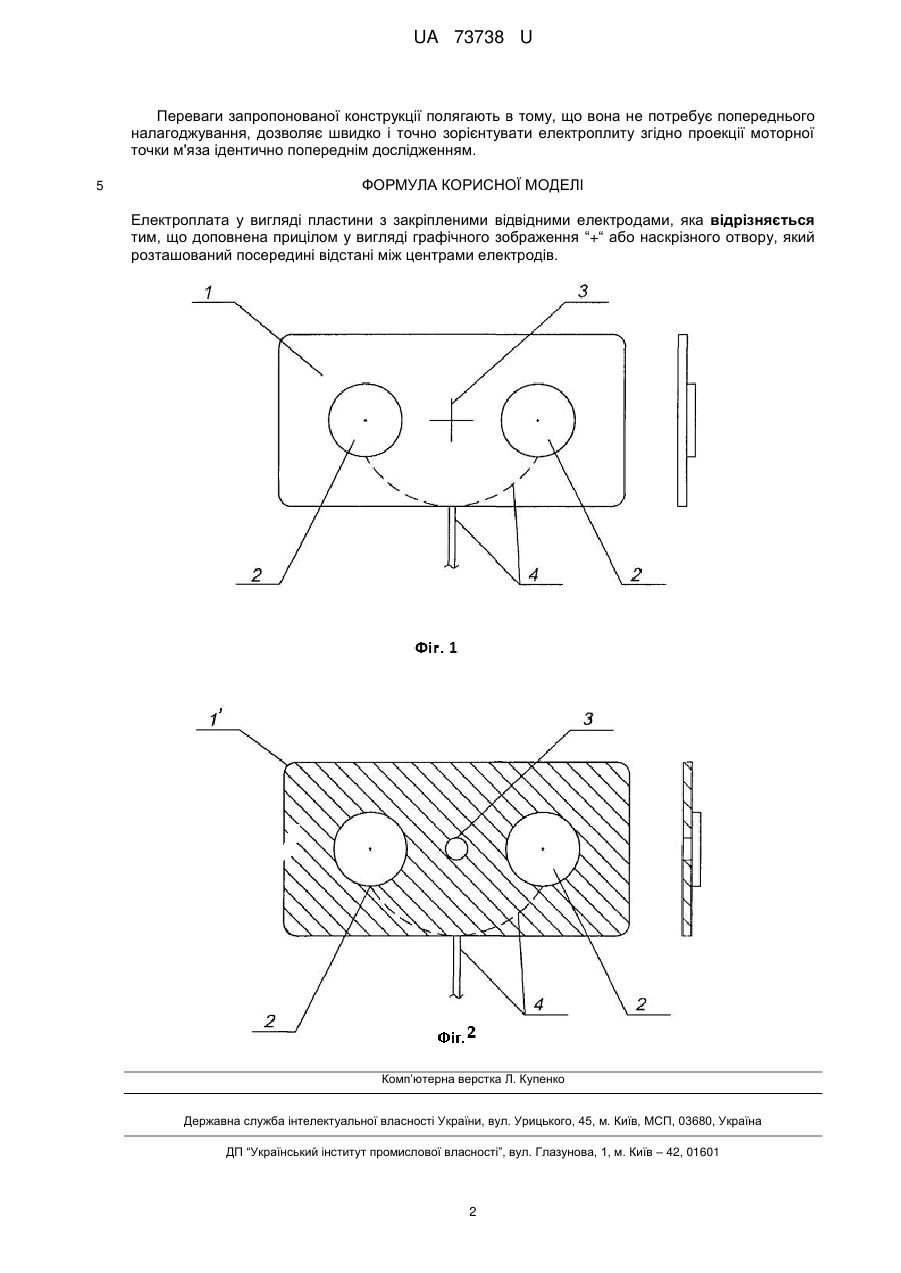

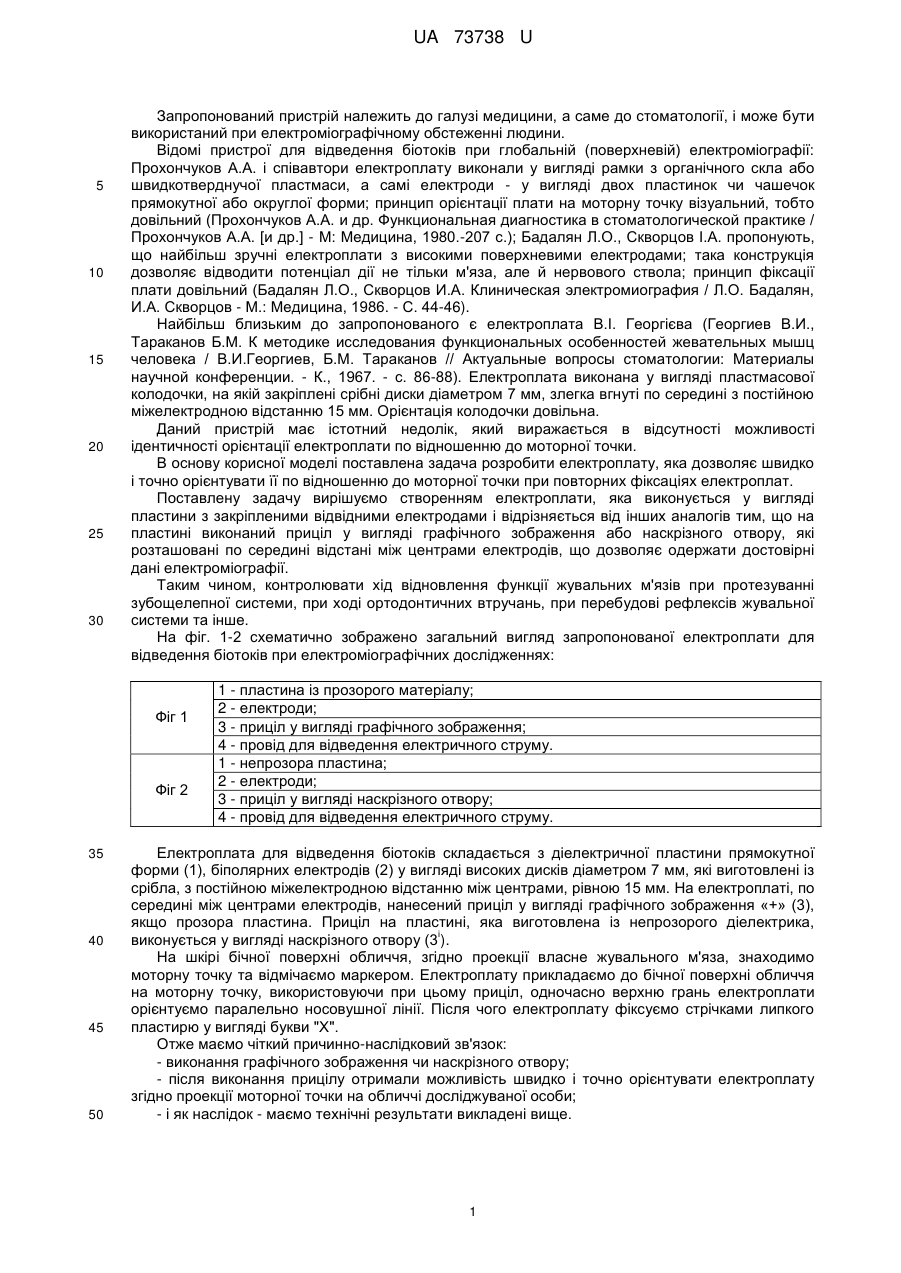

Реферат: Електроплата у вигляді пластини з закріпленими відвідними електродами. Додатково вона доповнена прицілом у вигляді графічного зображення «+» або наскрізного отвору, який розташований по середині відстані між центрами електродів. UA 73738 U (12) UA 73738 U UA 73738 U 5 10 15 20 25 30 Запропонований пристрій належить до галузі медицини, а саме до стоматології, і може бути використаний при електроміографічному обстеженні людини. Відомі пристрої для відведення біотоків при глобальній (поверхневій) електроміографії: Прохончуков А.А. і співавтори електроплату виконали у вигляді рамки з органічного скла або швидкотверднучої пластмаси, а самі електроди - у вигляді двох пластинок чи чашечок прямокутної або округлої форми; принцип орієнтації плати на моторну точку візуальний, тобто довільний (Прохончуков А.А. и др. Функциональная диагностика в стоматологической практике / Прохончуков А.А. [и др.] - М: Медицина, 1980.-207 с.); Бадалян Л.О., Скворцов І.А. пропонують, що найбільш зручні електроплати з високими поверхневими електродами; така конструкція дозволяє відводити потенціал дії не тільки м'яза, але й нервового ствола; принцип фіксації плати довільний (Бадалян Л.О., Скворцов И.А. Клиническая электромиография / Л.О. Бадалян, И.А. Скворцов - М.: Медицина, 1986. - С. 44-46). Найбільш близьким до запропонованого є електроплата В.І. Георгієва (Георгиев В.И., Тараканов Б.М. К методике исследования функциональных особенностей жевательных мышц человека / В.И.Георгиев, Б.М. Тараканов // Актуальные вопросы стоматологии: Материалы научной конференции. - К., 1967. - с. 86-88). Електроплата виконана у вигляді пластмасової колодочки, на якій закріплені срібні диски діаметром 7 мм, злегка вгнуті по середині з постійною міжелектродною відстанню 15 мм. Орієнтація колодочки довільна. Даний пристрій має істотний недолік, який виражається в відсутності можливості ідентичності орієнтації електроплати по відношенню до моторної точки. В основу корисної моделі поставлена задача розробити електроплату, яка дозволяє швидко і точно орієнтувати її по відношенню до моторної точки при повторних фіксаціях електроплат. Поставлену задачу вирішуємо створенням електроплати, яка виконується у вигляді пластини з закріпленими відвідними електродами і відрізняється від інших аналогів тим, що на пластині виконаний приціл у вигляді графічного зображення або наскрізного отвору, які розташовані по середині відстані між центрами електродів, що дозволяє одержати достовірні дані електроміографії. Таким чином, контролювати хід відновлення функції жувальних м'язів при протезуванні зубощелепної системи, при ході ортодонтичних втручань, при перебудові рефлексів жувальної системи та інше. На фіг. 1-2 схематично зображено загальний вигляд запропонованої електроплати для відведення біотоків при електроміографічних дослідженнях: Фіг 1 Фіг 2 35 40 45 50 1 - пластина із прозорого матеріалу; 2 - електроди; 3 - приціл у вигляді графічного зображення; 4 - провід для відведення електричного струму. 1 - непрозора пластина; 2 - електроди; 3 - приціл у вигляді наскрізного отвору; 4 - провід для відведення електричного струму. Електроплата для відведення біотоків складається з діелектричної пластини прямокутної форми (1), біполярних електродів (2) у вигляді високих дисків діаметром 7 мм, які виготовлені із срібла, з постійною міжелектродною відстанню між центрами, рівною 15 мм. На електроплаті, по середині між центрами електродів, нанесений приціл у вигляді графічного зображення «+» (3), якщо прозора пластина. Приціл на пластині, яка виготовлена із непрозорого діелектрика, і виконується у вигляді наскрізного отвору (3 ). На шкірі бічної поверхні обличчя, згідно проекції власне жувального м'яза, знаходимо моторну точку та відмічаємо маркером. Електроплату прикладаємо до бічної поверхні обличчя на моторну точку, використовуючи при цьому приціл, одночасно верхню грань електроплати орієнтуємо паралельно носовушної лінії. Після чого електроплату фіксуємо стрічками липкого пластирю у вигляді букви "X". Отже маємо чіткий причинно-наслідковий зв'язок: - виконання графічного зображення чи наскрізного отвору; - після виконання прицілу отримали можливість швидко і точно орієнтувати електроплату згідно проекції моторної точки на обличчі досліджуваної особи; - і як наслідок - маємо технічні результати викладені вище. 1 UA 73738 U Переваги запропонованої конструкції полягають в тому, що вона не потребує попереднього налагоджування, дозволяє швидко і точно зорієнтувати електроплиту згідно проекціїмоторної точки м'яза ідентично попереднім дослідженням. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Електроплата у вигляді пластини з закріпленими відвідними електродами, яка відрізняється тим, що доповнена прицілом у вигляді графічного зображення “+“ або наскрізного отвору, який розташований посередині відстані між центрами електродів. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
