Номер патенту: 73323
Опубліковано: 25.09.2012
Автори: Хорошилов Олег Миколайович, Кузьмінова Ганна Володимирівна, Резніченко Микола Кирилович
Формула / Реферат
Дорн, що має посадочний бурт з отворами та формоутворюючою поверхнею на консольній його частині, який відрізняється тим, що в консольній частині дорна виконані не наскрізні отвори, радіус, глибина та кількість яких визначені зі співвідношень:
0,5RK < RОТВ < 0,7RK
0,3L < LOTB < 0,95L,
де RK - зовнішній радіус конічного отвору;
RОТВ - радіус не наскрізного отвору;
L - довжина консольної частини дорну;
LОТВ - довжина не наскрізного отвору,
а кількість не наскрізних отворів визначається по формулі:
,
де R1, R2 - радіуси зовнішньої та внутрішньої стінок заготовки;
RК - зовнішній радіус конічного отвору.
Текст

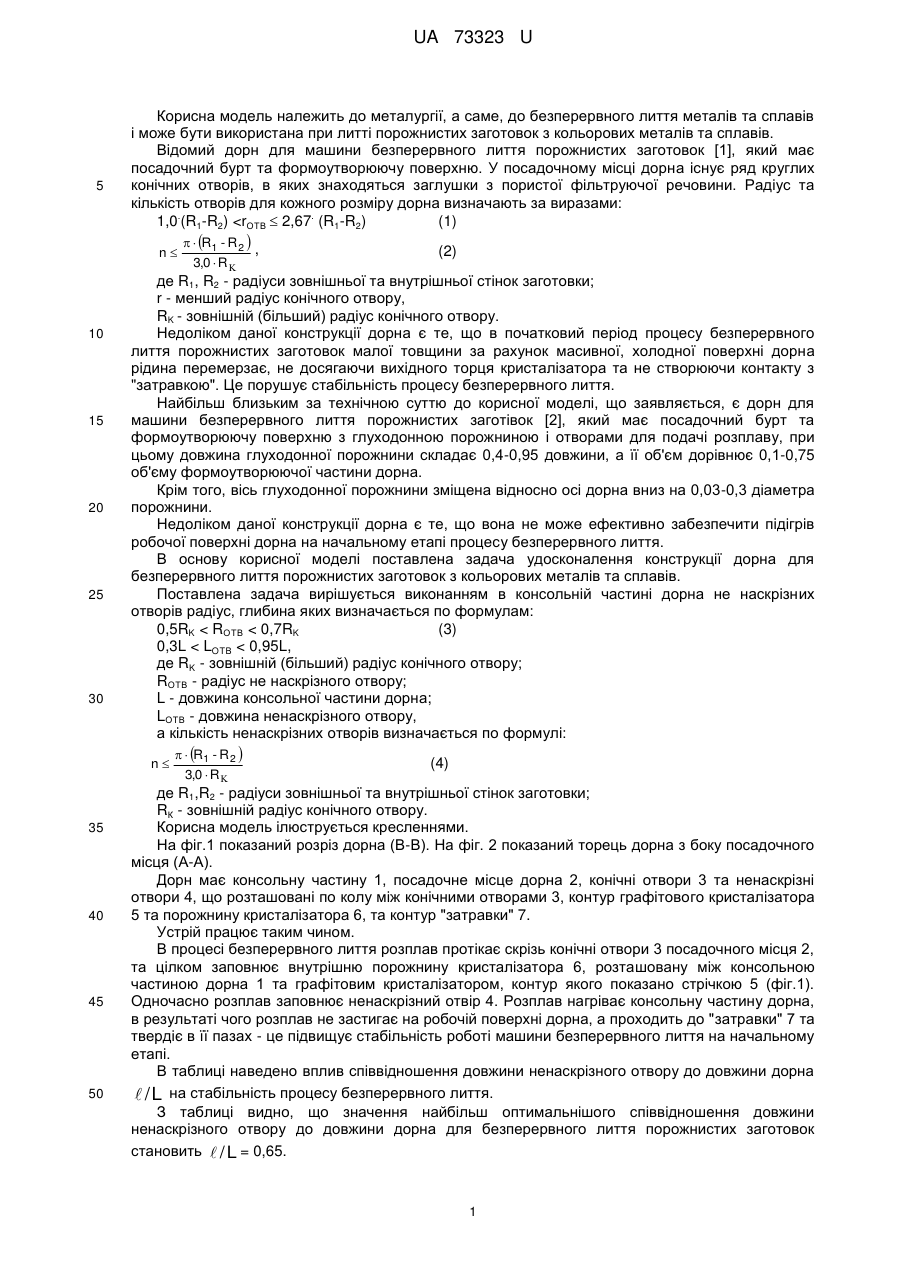

Реферат: UA 73323 U UA 73323 U 5 Корисна модель належить до металургії, а саме, до безперервного лиття металів та сплавів і може бути використана при литті порожнистих заготовок з кольорових металів та сплавів. Відомий дорн для машини безперервного лиття порожнистих заготовок [1], який має посадочний бурт та формоутворюючу поверхню. У посадочному місці дорна існує ряд круглих конічних отворів, в яких знаходяться заглушки з пористої фільтруючої речовини. Радіус та кількість отворів для кожного розміру дорна визначають за виразами: . . (1) 1,0 (R1-R2)
ДивитисяДодаткова інформація
Назва патенту англійськоюMandrel
Автори англійськоюKhoroshylov Oleh Mykolaiovych, Reznichenko Mykola Kyrylovych, Kuzminova Hanna Volodymyrivna
Назва патенту російськоюДорн
Автори російськоюХорошилов Олег Николаевич, Резниченко Николай Кириллович, Кузьминова Анна Владимировна
МПК / Мітки
МПК: B22D 11/04
Мітки: дорн
