Оптичний приціл

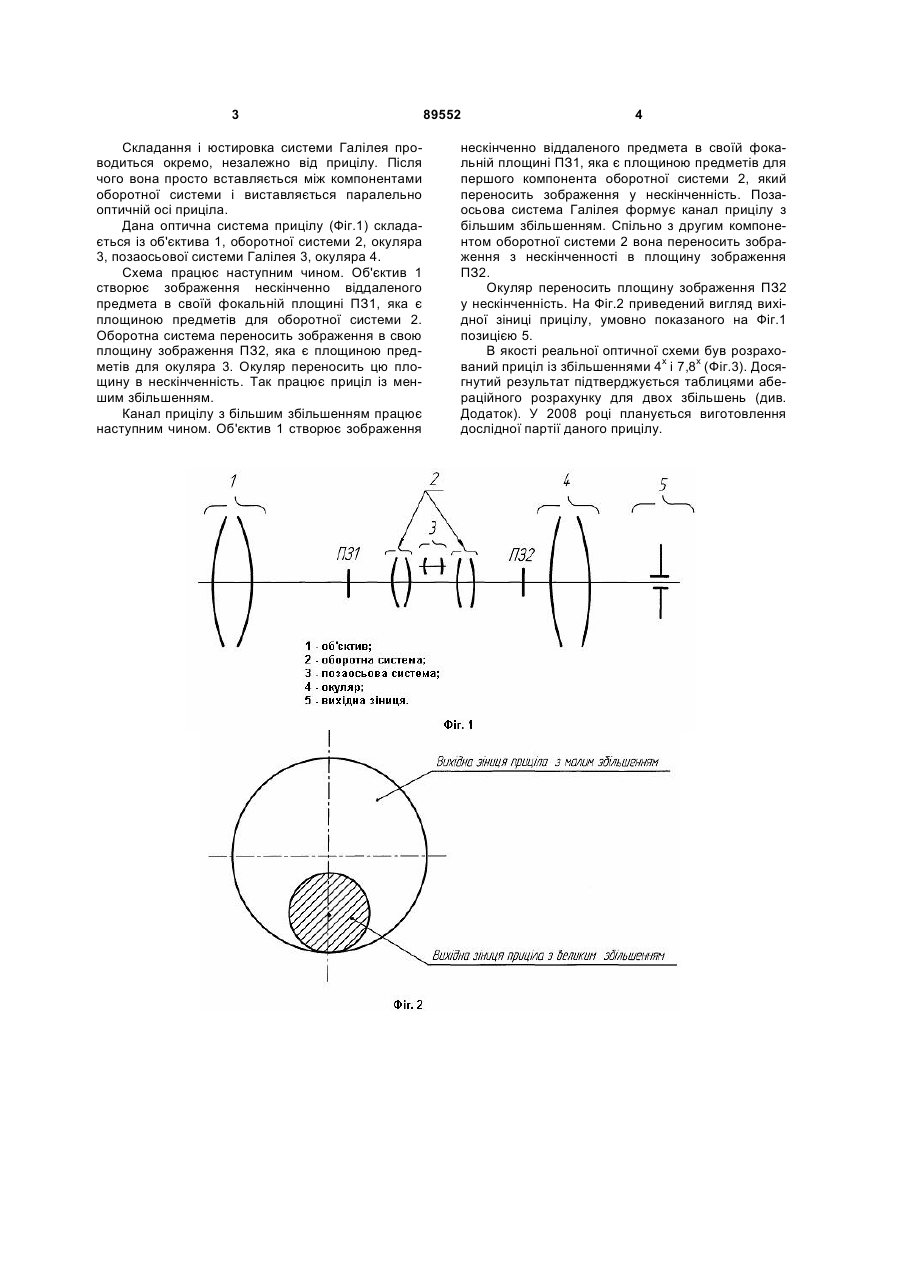

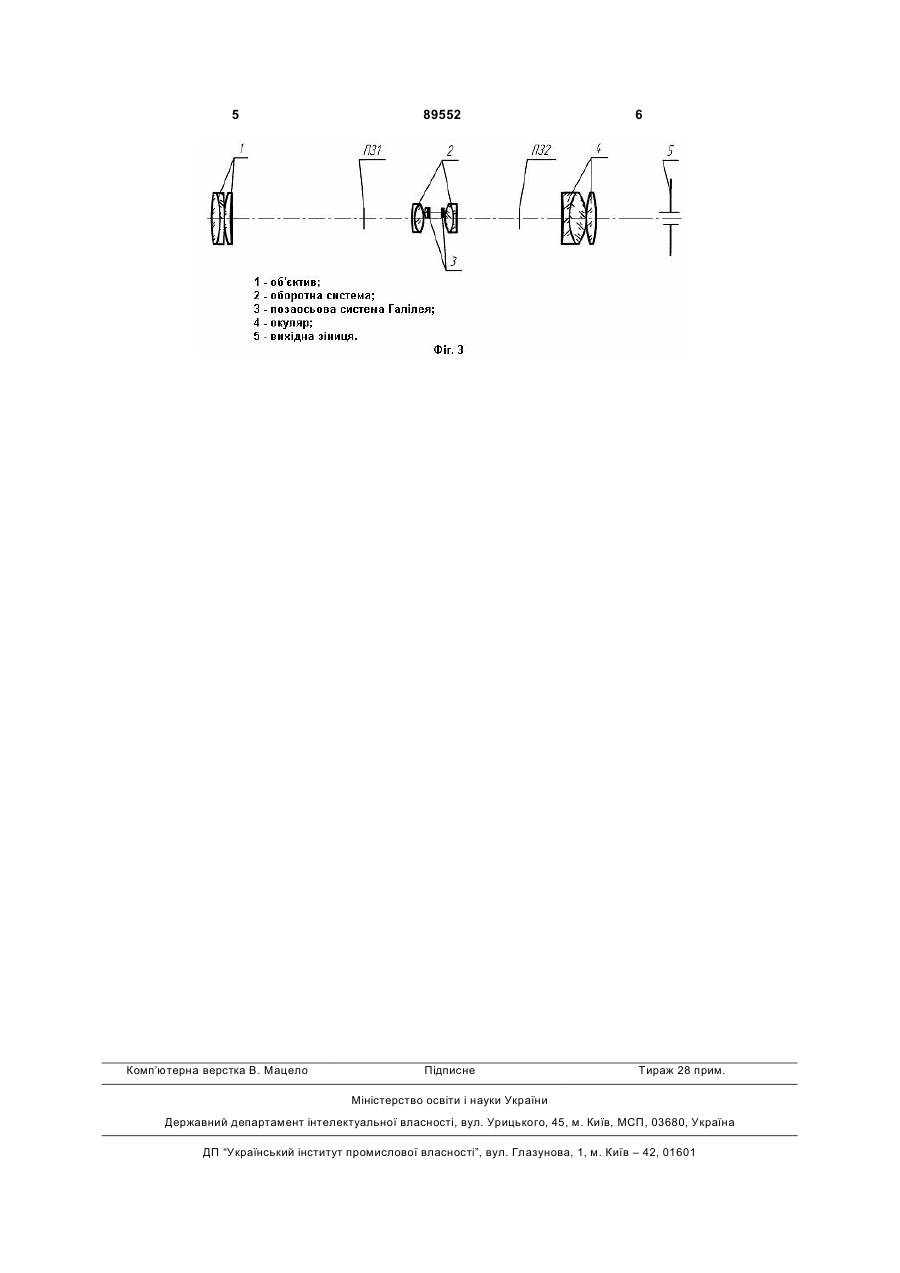

Оптичний приціл, що складається із об'єктива, позаосьової оптичної системи, встановленої за напрямком апертурного променя після об'єктива, оборотної системи з паралельним ходом променів між компонентами і окуляра, який відрізняється тим, що позаосьова оптична система у вигляді системи Галілея встановлена в паралельному ході променів між компонентами оборотної системи, причому знаходиться вона вище оптичної осі прицілу, а діаметр об'єктива системи Галілея менше половини діаметра першого компонента оборотної системи. (19) (21) a200802053 (22) 18.02.2008 (24) 10.02.2010 (46) 10.02.2010, Бюл.№ 3, 2010 р. (72) ШКАПА ВОЛОДИМИР ФЕДОРОВИЧ, ГОРДІЄНКО ВАЛЕНТИН ІВАНОВИЧ, МАЗУРІН ІГОР ВОЛОДИМИРОВИЧ, КЛУБКОВА ВАЛЕНТИНА ЛЕОНІДІВНА (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО НАУКОВОВИРОБНИЧИЙ КОМПЛЕКС "ФОТОПРИЛАД" (56) UA 80350 C2; 10.09.2007 Чижиков В.А., Ермакова Л.В. Оптическая схема панкратических прицелов для спортивного и охотничьего оружия // Оптико-механическая промышленность, 1977, №8, - С.70-71 RU 2155312 C1; 27.08.2000 US 3782822; 01.01.1974 3 Складання і юстировка системи Галілея проводиться окремо, незалежно від прицілу. Після чого вона просто вставляється між компонентами оборотної системи і виставляється паралельно оптичній осі приціла. Дана оптична система прицілу (Фіг.1) складається із об'єктива 1, оборотної системи 2, окуляра 3, позаосьової системи Галілея 3, окуляра 4. Схема працює наступним чином. Об'єктив 1 створює зображення нескінченно віддаленого предмета в своїй фокальній площині ПЗ1, яка є площиною предметів для оборотної системи 2. Оборотна система переносить зображення в свою площину зображення ПЗ2, яка є площиною предметів для окуляра 3. Окуляр переносить цю площину в нескінченність. Так працює приціл із меншим збільшенням. Канал прицілу з більшим збільшенням працює наступним чином. Об'єктив 1 створює зображення 89552 4 нескінченно віддаленого предмета в своїй фокальній площині ПЗ1, яка є площиною предметів для першого компонента оборотної системи 2, який переносить зображення у нескінченність. Позаосьова система Галілея формує канал прицілу з більшим збільшенням. Спільно з другим компонентом оборотної системи 2 вона переносить зображення з нескінченності в площину зображення ПЗ2. Окуляр переносить площину зображення ПЗ2 у нескінченність. На Фіг.2 приведений вигляд вихідної зіниці прицілу, умовно показаного на Фіг.1 позицією 5. В якості реальної оптичної схеми був розрахований приціл із збільшеннями 4х і 7,8х (Фіг.3). Досягнутий результат підтверджується таблицями абераційного розрахунку для двох збільшень (див. Додаток). У 2008 році планується виготовлення дослідної партії даного прицілу. 5 Комп’ютерна верстка В. Мацело 89552 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
