Спосіб конвективного прискореного сушіння паперової полотнини

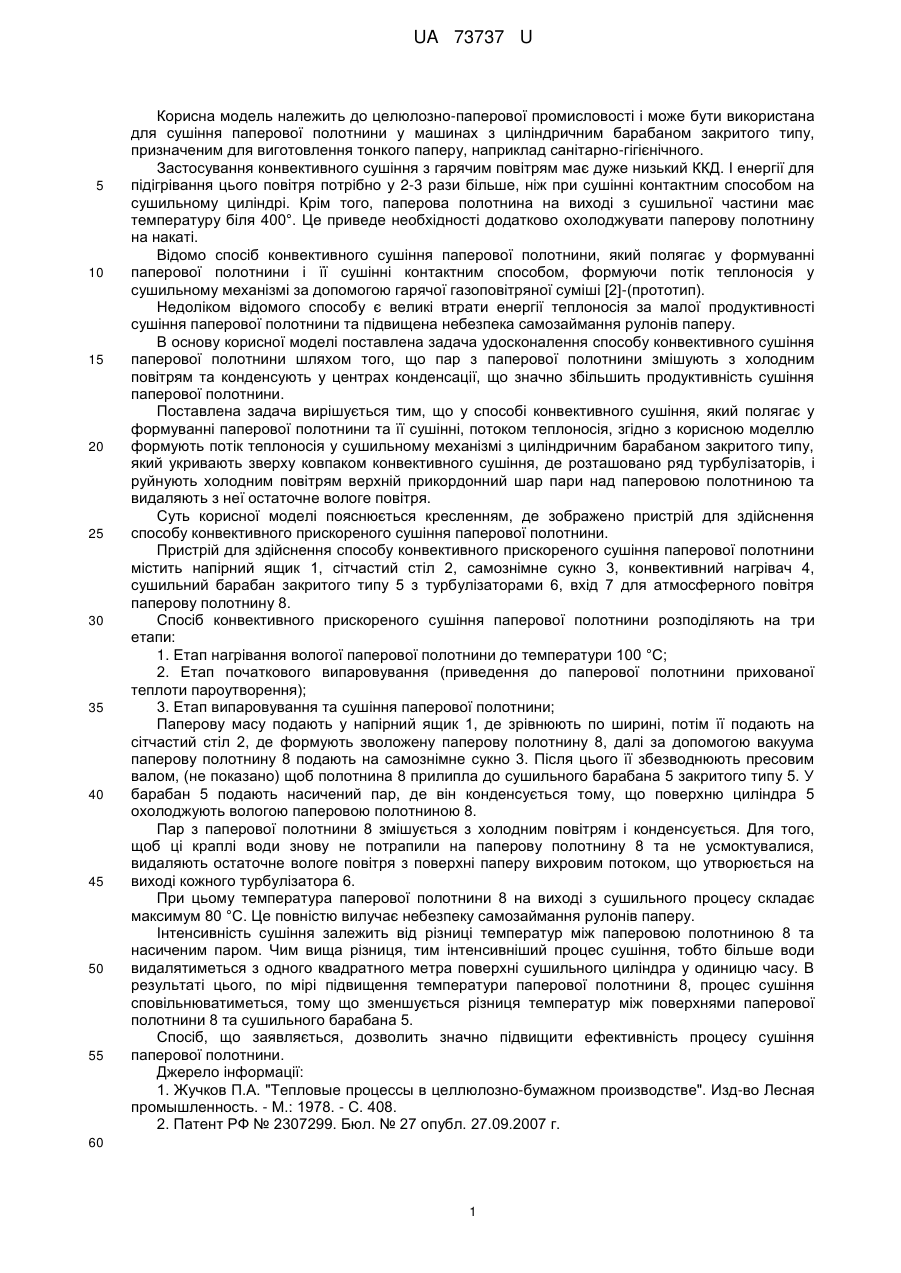

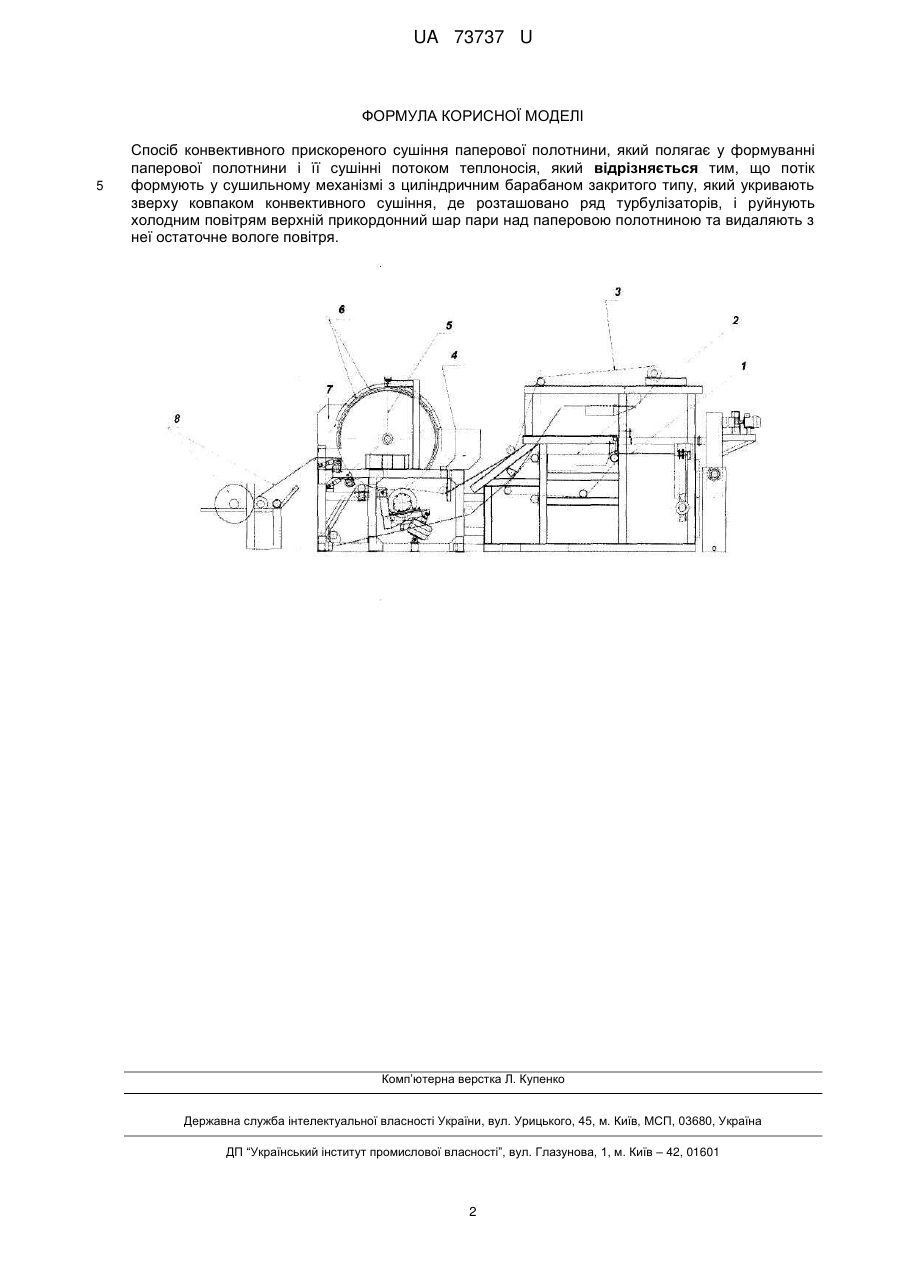

Реферат: Спосіб конвективного прискореного сушіння паперової полотнини полягає у формуванні паперової полотнини і її сушінні потоком теплоносія. Потік формують у сушильному механізмі з циліндричним барабаном закритого типу, який укривають зверху ковпаком конвективного сушіння, де розташовано ряд турбулізаторів. Руйнують холодним повітрям верхній прикордонний шар пари над паперовою полотниною та видаляють з неї остаточне вологе повітря. UA 73737 U (12) UA 73737 U UA 73737 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до целюлозно-паперової промисловості і може бути використана для сушіння паперової полотнини у машинах з циліндричним барабаном закритого типу, призначеним для виготовлення тонкого паперу, наприклад санітарно-гігієнічного. Застосування конвективного сушіння з гарячим повітрям має дуже низький ККД. І енергії для підігрівання цього повітря потрібно у 2-3 рази більше, ніж при сушінні контактним способом на сушильному циліндрі. Крім того, паперова полотнина на виході з сушильної частини має температуру біля 400°. Це приведе необхідності додатково охолоджувати паперову полотнину на накаті. Відомо спосіб конвективного сушіння паперової полотнини, який полягає у формуванні паперової полотнини і її сушінні контактним способом, формуючи потік теплоносія у сушильному механізмі за допомогою гарячої газоповітряної суміші [2]-(прототип). Недоліком відомого способу є великі втрати енергії теплоносія за малої продуктивності сушіння паперової полотнини та підвищена небезпека самозаймання рулонів паперу. В основу корисної моделі поставлена задача удосконалення способу конвективного сушіння паперової полотнини шляхом того, що пар з паперової полотнини змішують з холодним повітрям та конденсують у центрах конденсації, що значно збільшить продуктивність сушіння паперової полотнини. Поставлена задача вирішується тим, що у способі конвективного сушіння, який полягає у формуванні паперової полотнини та її сушінні, потоком теплоносія, згідно з корисною моделлю формують потік теплоносія у сушильному механізмі з циліндричним барабаном закритого типу, який укривають зверху ковпаком конвективного сушіння, де розташовано ряд турбулізаторів, і руйнують холодним повітрям верхній прикордонний шар пари над паперовою полотниною та видаляють з неї остаточне вологе повітря. Суть корисної моделі пояснюється кресленням, де зображено пристрій для здійснення способу конвективного прискореного сушіння паперової полотнини. Пристрій для здійснення способу конвективного прискореного сушіння паперової полотнини містить напірний ящик 1, сітчастий стіл 2, самознімне сукно 3, конвективний нагрівач 4, сушильний барабан закритого типу 5 з турбулізаторами 6, вхід 7 для атмосферного повітря паперову полотнину 8. Спосіб конвективного прискореного сушіння паперової полотнини розподіляють на три етапи: 1. Етап нагрівання вологої паперової полотнини до температури 100 °C; 2. Етап початкового випаровування (приведення до паперової полотнини прихованої теплоти пароутворення); 3. Етап випаровування та сушіння паперової полотнини; Паперову масу подають у напірний ящик 1, де зрівнюють по ширині, потім її подають на сітчастий стіл 2, де формують зволожену паперову полотнину 8, далі за допомогою вакуума паперову полотнину 8 подають на самознімне сукно 3. Після цього її збезводнюють пресовим валом, (не показано) щоб полотнина 8 прилипла до сушильного барабана 5 закритого типу 5. У барабан 5 подають насичений пар, де він конденсується тому, що поверхню циліндра 5 охолоджують вологою паперовою полотниною 8. Пар з паперової полотнини 8 змішується з холодним повітрям і конденсується. Для того, щоб ці краплі води знову не потрапили на паперову полотнину 8 та не усмоктувалися, видаляють остаточне вологе повітря з поверхні паперу вихровим потоком, що утворюється на виході кожного турбулізатора 6. При цьому температура паперової полотнини 8 на виході з сушильного процесу складає максимум 80 °C. Це повністю вилучає небезпеку самозаймання рулонів паперу. Інтенсивність сушіння залежить від різниці температур між паперовою полотниною 8 та насиченим паром. Чим вища різниця, тим інтенсивніший процес сушіння, тобто більше води видалятиметься з одного квадратного метра поверхні сушильного циліндра у одиницю часу. В результаті цього, по мірі підвищення температури паперової полотнини 8, процес сушіння сповільнюватиметься, тому що зменшується різниця температур між поверхнями паперової полотнини 8 та сушильного барабана 5. Спосіб, що заявляється, дозволить значно підвищити ефективність процесу сушіння паперової полотнини. Джерело інформації: 1. Жучков П.А. "Тепловые процессы в целлюлозно-бумажном производстве". Изд-во Лесная промышленность. - М.: 1978. - С. 408. 2. Патент РФ № 2307299. Бюл. № 27 опубл. 27.09.2007 г. 60 1 UA 73737 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб конвективного прискореного сушіння паперової полотнини, який полягає у формуванні паперової полотнини і її сушінні потоком теплоносія, який відрізняється тим, що потік формують у сушильному механізмі з циліндричним барабаном закритого типу, який укривають зверху ковпаком конвективного сушіння, де розташовано ряд турбулізаторів, і руйнують холодним повітрям верхній прикордонний шар пари над паперовою полотниною та видаляють з неї остаточне вологе повітря. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
