Касета для виготовлення гістологічних препаратів

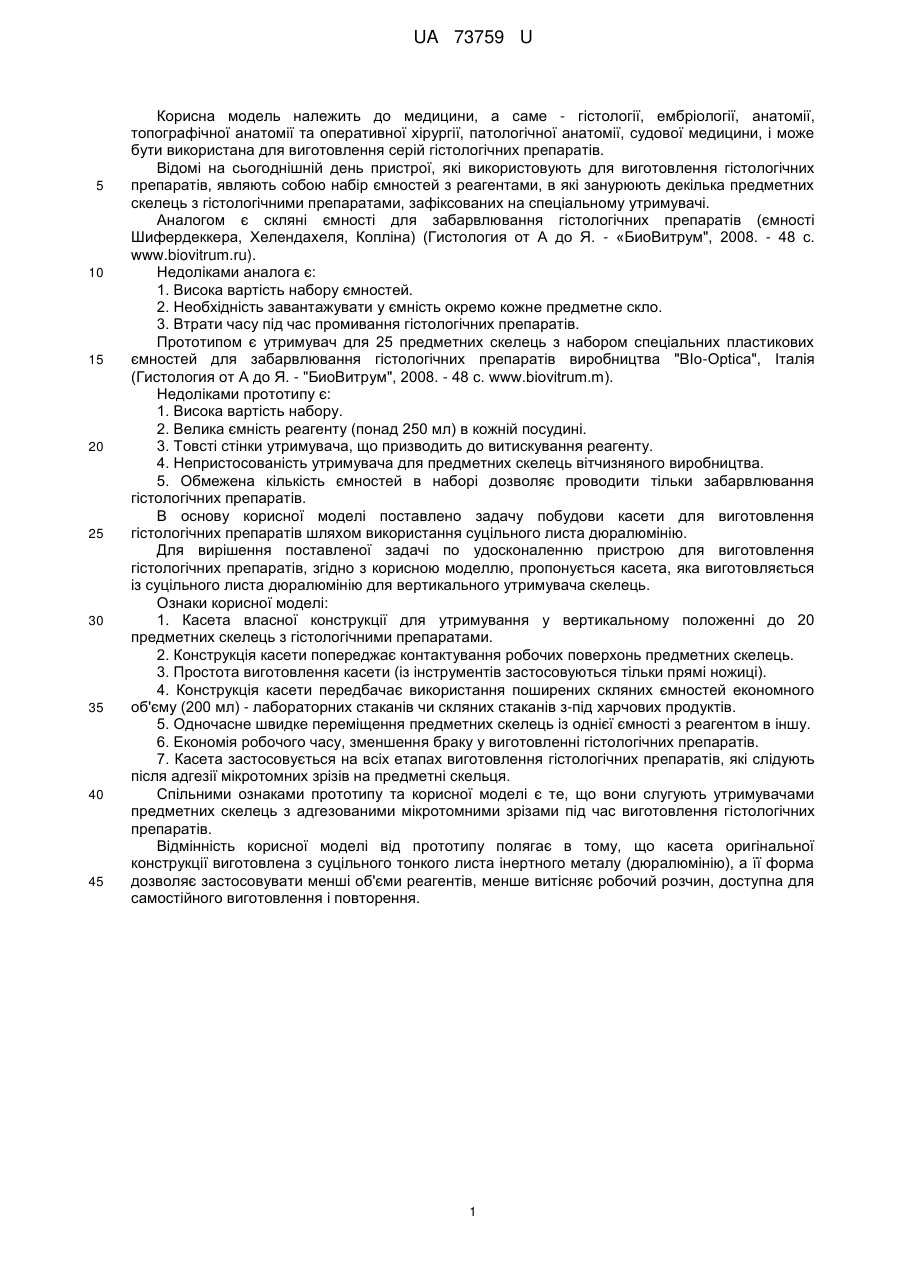

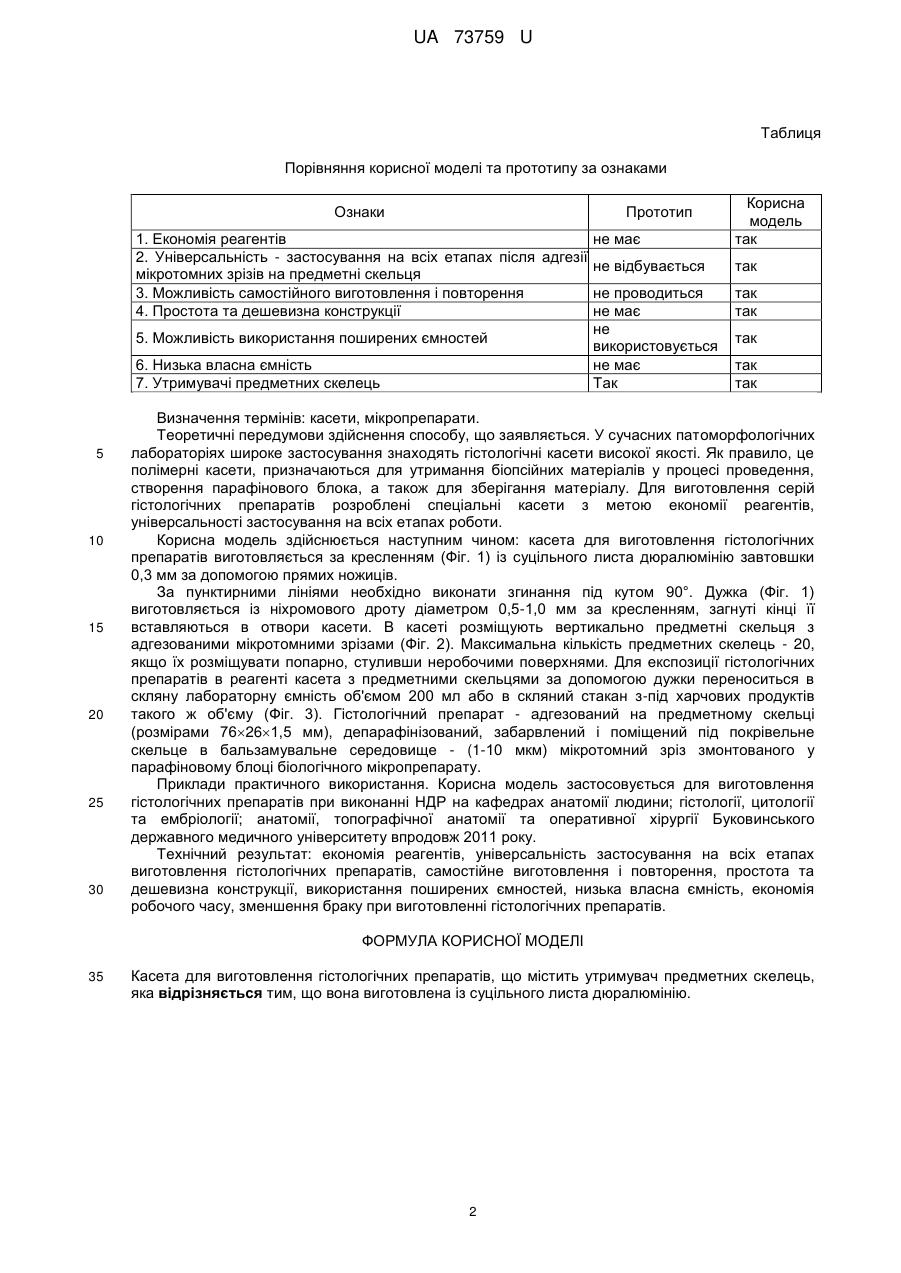

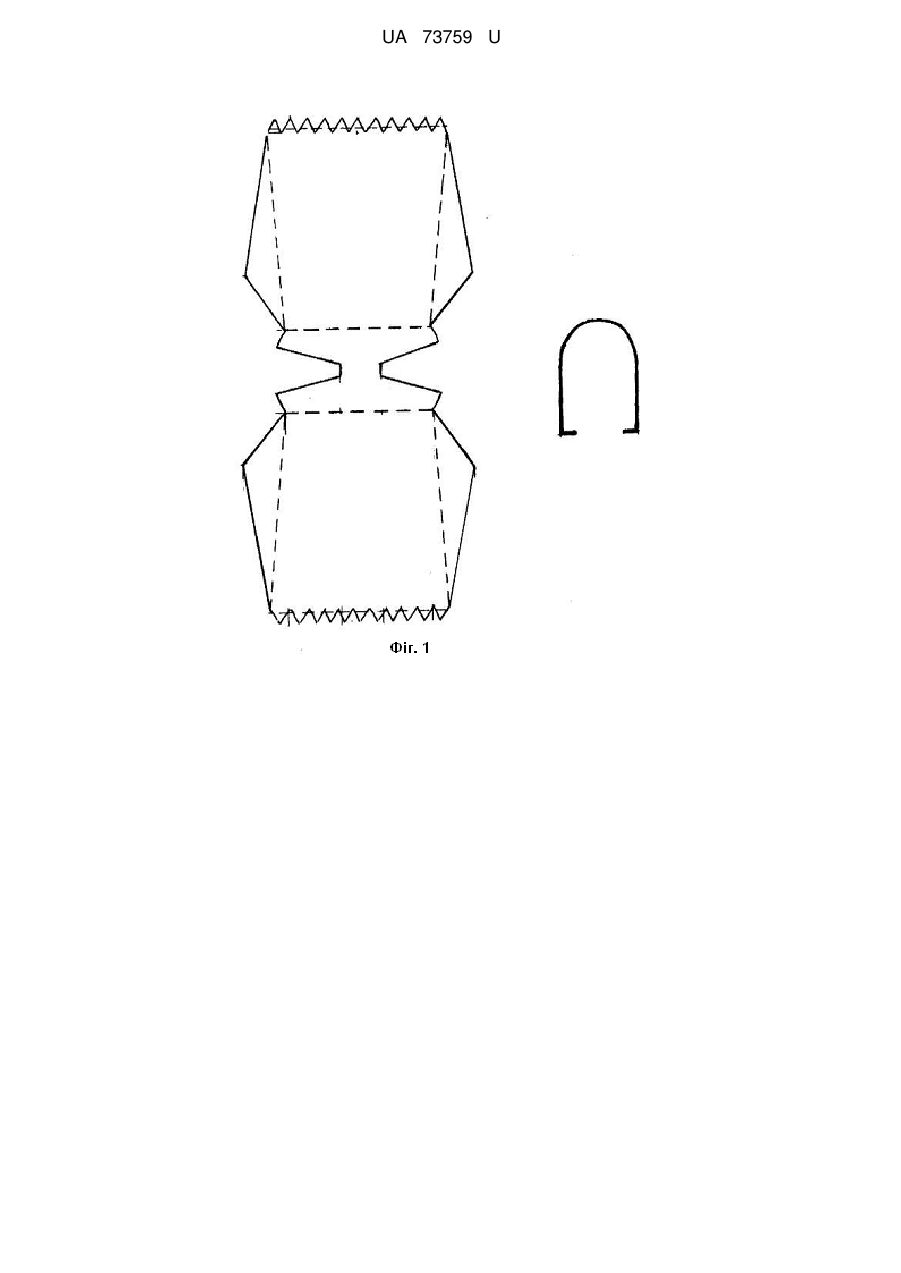

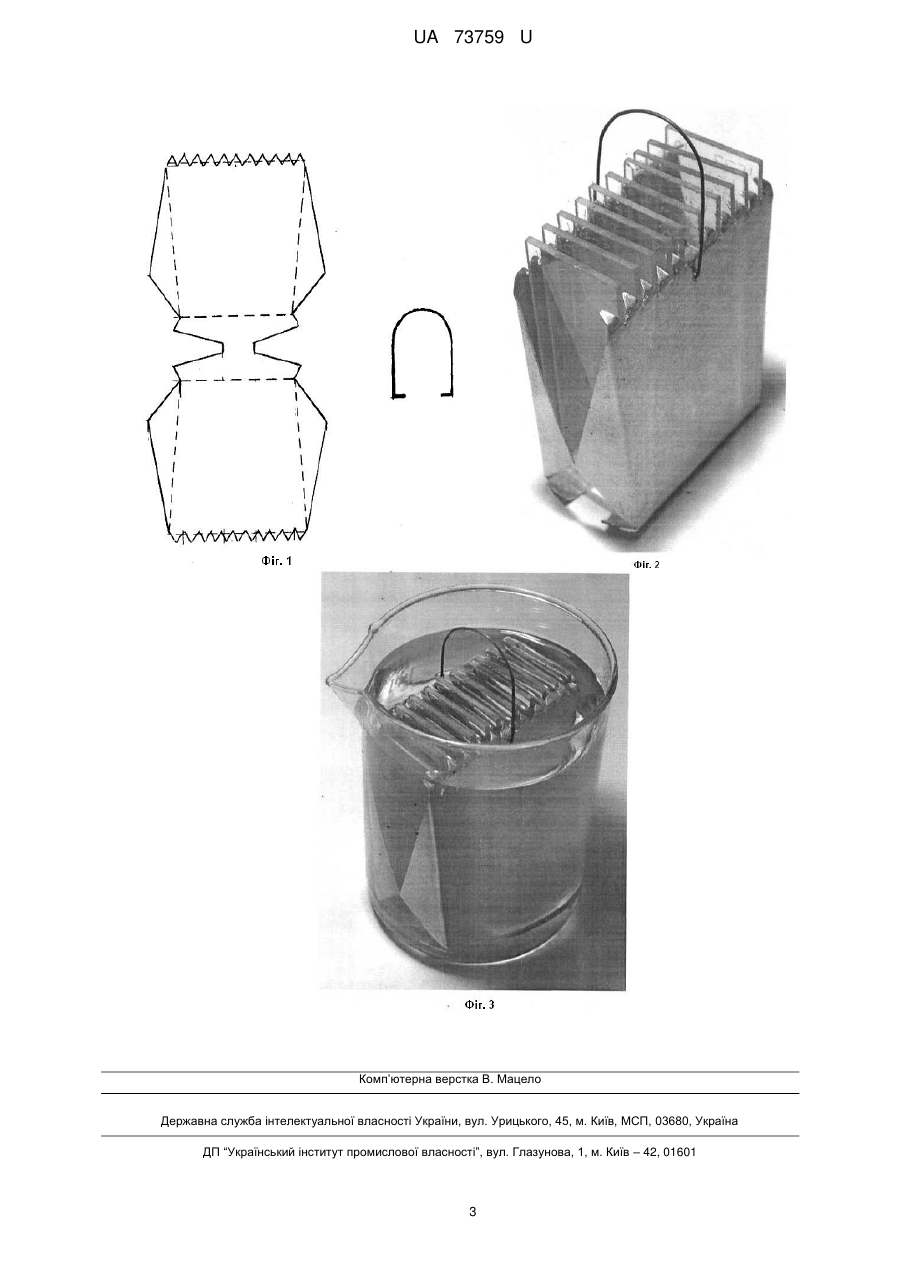

Реферат: Касета для виготовлення гістологічних препаратів містить утримувач предметних скелець, причому вона виготовлена із суцільного листа дюралюмінію. UA 73759 U (54) КАСЕТА ДЛЯ ВИГОТОВЛЕННЯ ГІСТОЛОГІЧНИХ ПРЕПАРАТІВ UA 73759 U UA 73759 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медицини, а саме - гістології, ембріології, анатомії, топографічної анатомії та оперативної хірургії, патологічної анатомії, судової медицини, і може бути використана для виготовлення серій гістологічних препаратів. Відомі на сьогоднішній день пристрої, які використовують для виготовлення гістологічних препаратів, являють собою набір ємностей з реагентами, в які занурюють декілька предметних скелець з гістологічними препаратами, зафіксованих на спеціальному утримувачі. Аналогом є скляні ємності для забарвлювання гістологічних препаратів (ємності Шифердеккера, Хелендахеля, Копліна) (Гистология от А до Я. - «БиоВитрум", 2008. - 48 с. www.biovitrum.ru). Недоліками аналога є: 1. Висока вартість набору ємностей. 2. Необхідність завантажувати у ємність окремо кожне предметне скло. 3. Втрати часу під час промивання гістологічних препаратів. Прототипом є утримувач для 25 предметних скелець з набором спеціальних пластикових ємностей для забарвлювання гістологічних препаратів виробництва "ВІо-Optica", Італія (Гистология от А до Я. - "БиоВитрум", 2008. - 48 с. www.biovitrum.m). Недоліками прототипу є: 1. Висока вартість набору. 2. Велика ємність реагенту (понад 250 мл) в кожній посудині. 3. Товсті стінки утримувача, що призводить до витискування реагенту. 4. Непристосованість утримувача для предметних скелець вітчизняного виробництва. 5. Обмежена кількість ємностей в наборі дозволяє проводити тільки забарвлювання гістологічних препаратів. В основу корисної моделі поставлено задачу побудови касети для виготовлення гістологічних препаратів шляхом використання суцільного листа дюралюмінію. Для вирішення поставленої задачі по удосконаленню пристрою для виготовлення гістологічних препаратів, згідно з корисною моделлю, пропонується касета, яка виготовляється із суцільного листа дюралюмінію для вертикального утримувача скелець. Ознаки корисної моделі: 1. Касета власної конструкції для утримування у вертикальному положенні до 20 предметних скелець з гістологічними препаратами. 2. Конструкція касети попереджає контактування робочих поверхонь предметних скелець. 3. Простота виготовлення касети (із інструментів застосовуються тільки прямі ножиці). 4. Конструкція касети передбачає використання поширених скляних ємностей економного об'єму (200 мл) - лабораторних стаканів чи скляних стаканів з-під харчових продуктів. 5. Одночасне швидке переміщення предметних скелець із однієї ємності з реагентом в іншу. 6. Економія робочого часу, зменшення браку у виготовленні гістологічних препаратів. 7. Касета застосовується на всіх етапах виготовлення гістологічних препаратів, які слідують після адгезії мікротомних зрізів на предметні скельця. Спільними ознаками прототипу та корисної моделі є те, що вони слугують утримувачами предметних скелець з адгезованими мікротомними зрізами під час виготовлення гістологічних препаратів. Відмінність корисної моделі від прототипу полягає в тому, що касета оригінальної конструкції виготовлена з суцільного тонкого листа інертного металу (дюралюмінію), а її форма дозволяє застосовувати менші об'єми реагентів, менше витісняє робочий розчин, доступна для самостійного виготовлення і повторення. 1 UA 73759 U Таблиця Порівняння корисної моделі та прототипу за ознаками Ознаки Прототип 1. Економія реагентів не має 2. Універсальність - застосування на всіх етапах після адгезії не відбувається мікротомних зрізів на предметні скельця 3. Можливість самостійного виготовлення і повторення не проводиться 4. Простота та дешевизна конструкції не має не 5. Можливість використання поширених ємностей використовується 6. Низька власна ємність не має 7. Утримувачі предметних скелець Так 5 10 15 20 25 30 Корисна модель так так так так так так так Визначення термінів: касети, мікропрепарати. Теоретичні передумови здійснення способу, що заявляється. У сучасних патоморфологічних лабораторіях широке застосування знаходять гістологічні касети високої якості. Як правило, це полімерні касети, призначаються для утримання біопсійних матеріалів у процесі проведення, створення парафінового блока, а також для зберігання матеріалу. Для виготовлення серій гістологічних препаратів розроблені спеціальні касети з метою економії реагентів, універсальності застосування на всіх етапах роботи. Корисна модель здійснюється наступним чином: касета для виготовлення гістологічних препаратів виготовляється за кресленням (Фіг. 1) із суцільного листа дюралюмінію завтовшки 0,3 мм за допомогою прямих ножиців. За пунктирними лініями необхідно виконати згинання під кутом 90°. Дужка (Фіг. 1) виготовляється із ніхромового дроту діаметром 0,5-1,0 мм за кресленням, загнуті кінці її вставляються в отвори касети. В касеті розміщують вертикально предметні скельця з адгезованими мікротомними зрізами (Фіг. 2). Максимальна кількість предметних скелець - 20, якщо їх розміщувати попарно, стуливши неробочими поверхнями. Для експозиції гістологічних препаратів в реагенті касета з предметними скельцями за допомогою дужки переноситься в скляну лабораторну ємність об'ємом 200 мл або в скляний стакан з-під харчових продуктів такого ж об'єму (Фіг. 3). Гістологічний препарат - адгезований на предметному скельці (розмірами 76261,5 мм), депарафінізований, забарвлений і поміщений під покрівельне скельце в бальзамувальне середовище - (1-10 мкм) мікротомний зріз змонтованого у парафіновому блоці біологічного мікропрепарату. Приклади практичного використання. Корисна модель застосовується для виготовлення гістологічних препаратів при виконанні НДР на кафедрах анатомії людини; гістології, цитології та ембріології; анатомії, топографічної анатомії та оперативної хірургії Буковинського державного медичного університету впродовж 2011 року. Технічний результат: економія реагентів, універсальність застосування на всіх етапах виготовлення гістологічних препаратів, самостійне виготовлення і повторення, простота та дешевизна конструкції, використання поширених ємностей, низька власна ємність, економія робочого часу, зменшення браку при виготовленні гістологічних препаратів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Касета для виготовлення гістологічних препаратів, що містить утримувач предметних скелець, яка відрізняється тим, що вона виготовлена із суцільного листа дюралюмінію. 2 UA 73759 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
