Датчик переміщень

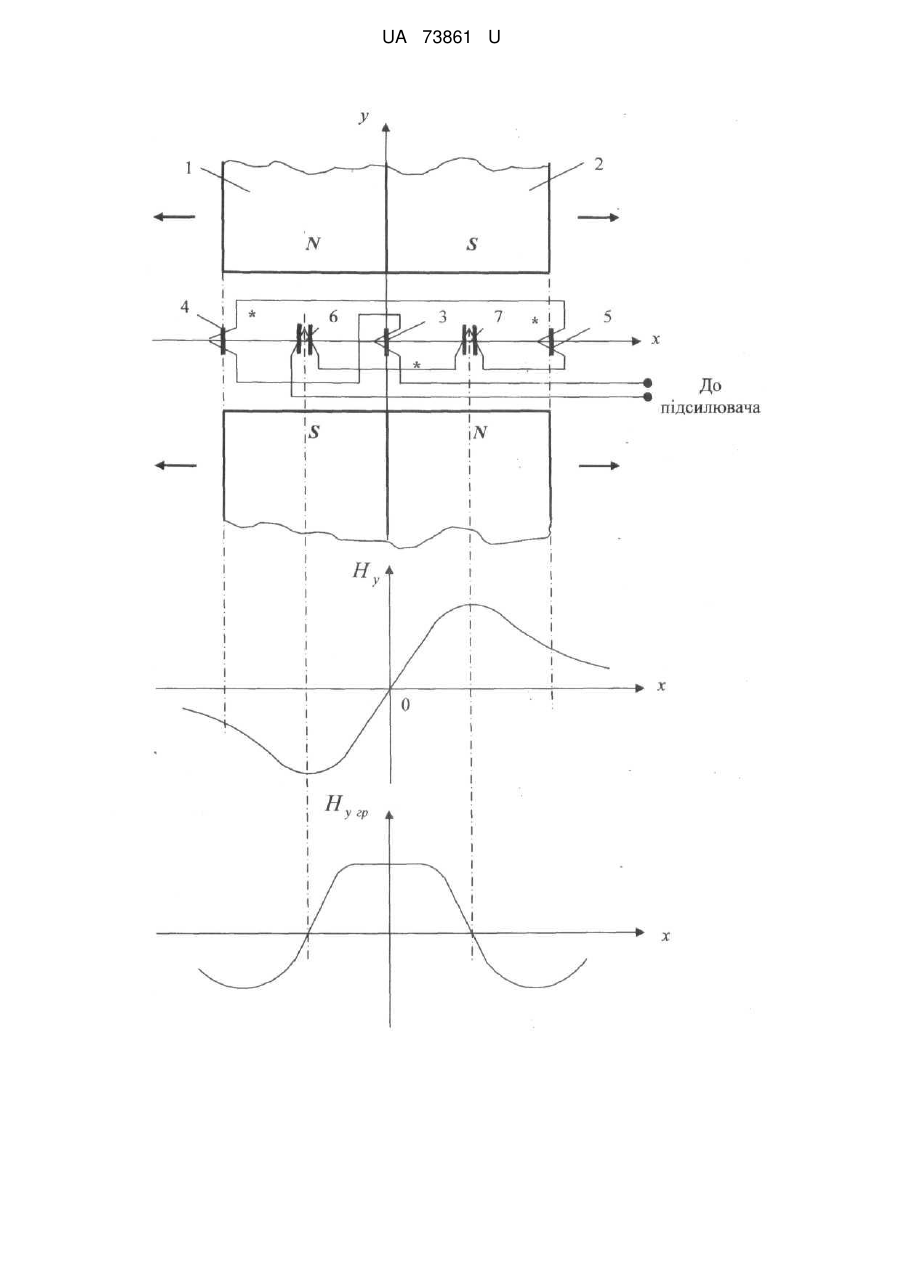

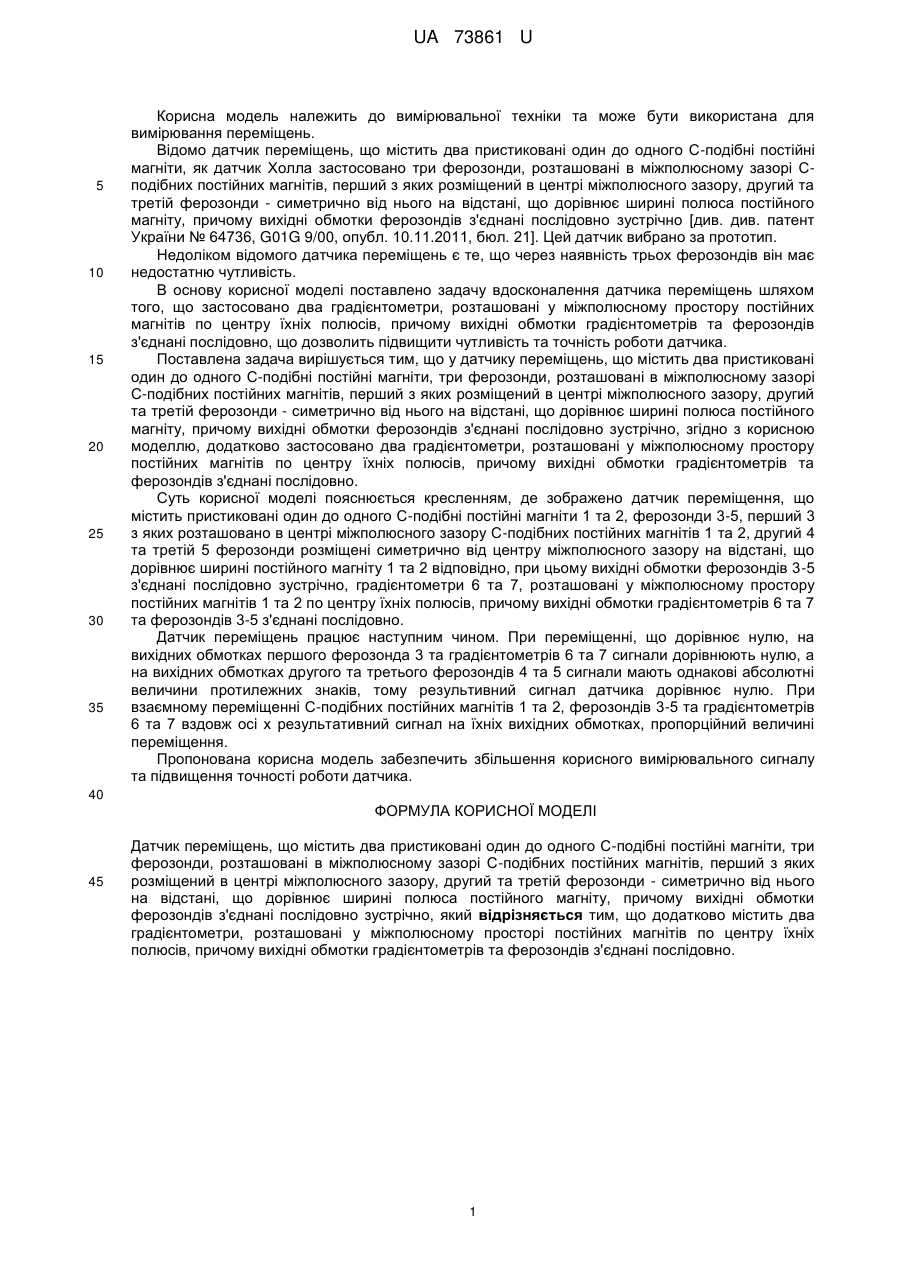

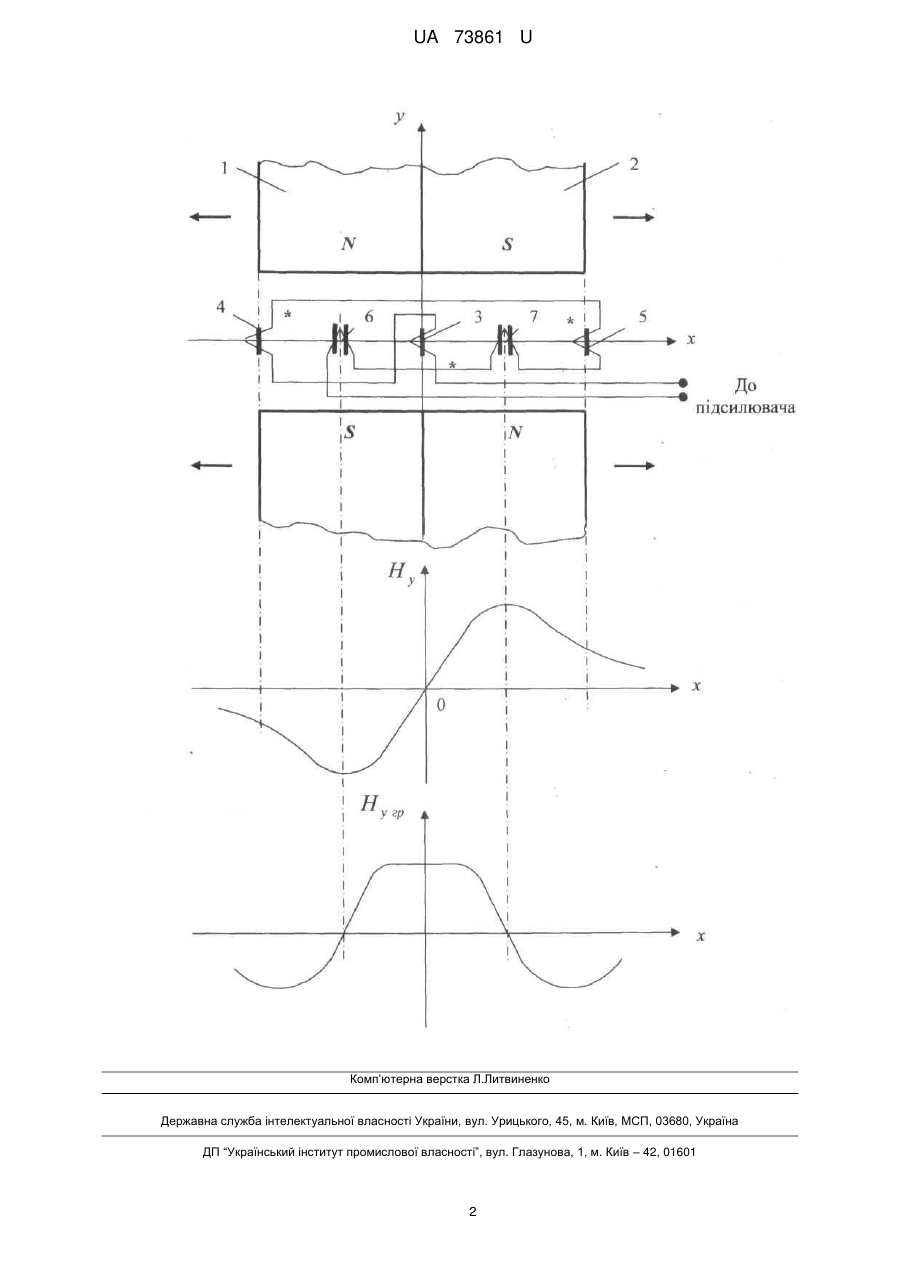

Реферат: UA 73861 U UA 73861 U 5 10 15 20 25 30 35 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання переміщень. Відомо датчик переміщень, що містить два пристиковані один до одного С-подібні постійні магніти, як датчик Холла застосовано три ферозонди, розташовані в міжполюсному зазорі Сподібних постійних магнітів, перший з яких розміщений в центрі міжполюсного зазору, другий та третій ферозонди - симетрично від нього на відстані, що дорівнює ширині полюса постійного магніту, причому вихідні обмотки ферозондів з'єднані послідовно зустрічно [див. див. патент України № 64736, G01G 9/00, опубл. 10.11.2011, бюл. 21]. Цей датчик вибрано за прототип. Недоліком відомого датчика переміщень є те, що через наявність трьох ферозондів він має недостатню чутливість. В основу корисної моделі поставлено задачу вдосконалення датчика переміщень шляхом того, що застосовано два градієнтометри, розташовані у міжполюсному простору постійних магнітів по центру їхніх полюсів, причому вихідні обмотки градієнтометрів та ферозондів з'єднані послідовно, що дозволить підвищити чутливість та точність роботи датчика. Поставлена задача вирішується тим, що у датчику переміщень, що містить два пристиковані один до одного С-подібні постійні магніти, три ферозонди, розташовані в міжполюсному зазорі С-подібних постійних магнітів, перший з яких розміщений в центрі міжполюсного зазору, другий та третій ферозонди - симетрично від нього на відстані, що дорівнює ширині полюса постійного магніту, причому вихідні обмотки ферозондів з'єднані послідовно зустрічно, згідно з корисною моделлю, додатково застосовано два градієнтометри, розташовані у міжполюсному простору постійних магнітів по центру їхніх полюсів, причому вихідні обмотки градієнтометрів та ферозондів з'єднані послідовно. Суть корисної моделі пояснюється кресленням, де зображено датчик переміщення, що містить пристиковані один до одного С-подібні постійні магніти 1 та 2, ферозонди 3-5, перший 3 з яких розташовано в центрі міжполюсного зазору С-подібних постійних магнітів 1 та 2, другий 4 та третій 5 ферозонди розміщені симетрично від центру міжполюсного зазору на відстані, що дорівнює ширині постійного магніту 1 та 2 відповідно, при цьому вихідні обмотки ферозондів 3-5 з'єднані послідовно зустрічно, градієнтометри 6 та 7, розташовані у міжполюсному простору постійних магнітів 1 та 2 по центру їхніх полюсів, причому вихідні обмотки градієнтометрів 6 та 7 та ферозондів 3-5 з'єднані послідовно. Датчик переміщень працює наступним чином. При переміщенні, що дорівнює нулю, на вихідних обмотках першого ферозонда 3 та градієнтометрів 6 та 7 сигнали дорівнюють нулю, а на вихідних обмотках другого та третього ферозондів 4 та 5 сигнали мають однакові абсолютні величини протилежних знаків, тому результивний сигнал датчика дорівнює нулю. При взаємному переміщенні С-подібних постійних магнітів 1 та 2, ферозондів 3-5 та градієнтометрів 6 та 7 вздовж осі х результативний сигнал на їхніх вихідних обмотках, пропорційний величині переміщення. Пропонована корисна модель забезпечить збільшення корисного вимірювального сигналу та підвищення точності роботи датчика. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Датчик переміщень, що містить два пристиковані один до одного С-подібні постійні магніти, три ферозонди, розташовані в міжполюсному зазорі С-подібних постійних магнітів, перший з яких розміщений в центрі міжполюсного зазору, другий та третій ферозонди - симетрично від нього на відстані, що дорівнює ширині полюса постійного магніту, причому вихідні обмотки ферозондів з'єднані послідовно зустрічно, який відрізняється тим, що додатково містить два градієнтометри, розташовані у міжполюсному просторі постійних магнітів по центру їхніх полюсів, причому вихідні обмотки градієнтометрів та ферозондів з'єднані послідовно. 1 UA 73861 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
