Датчик переміщень

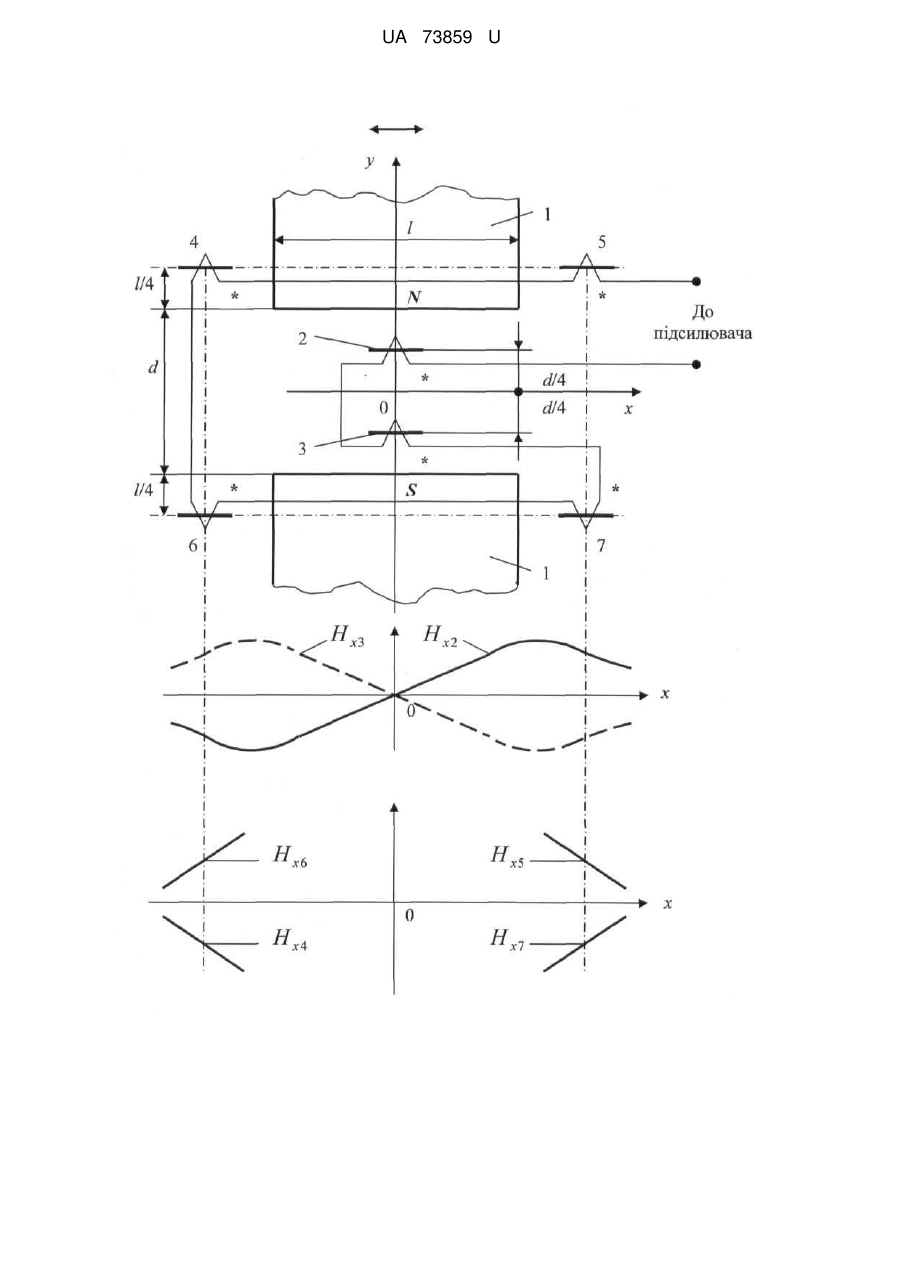

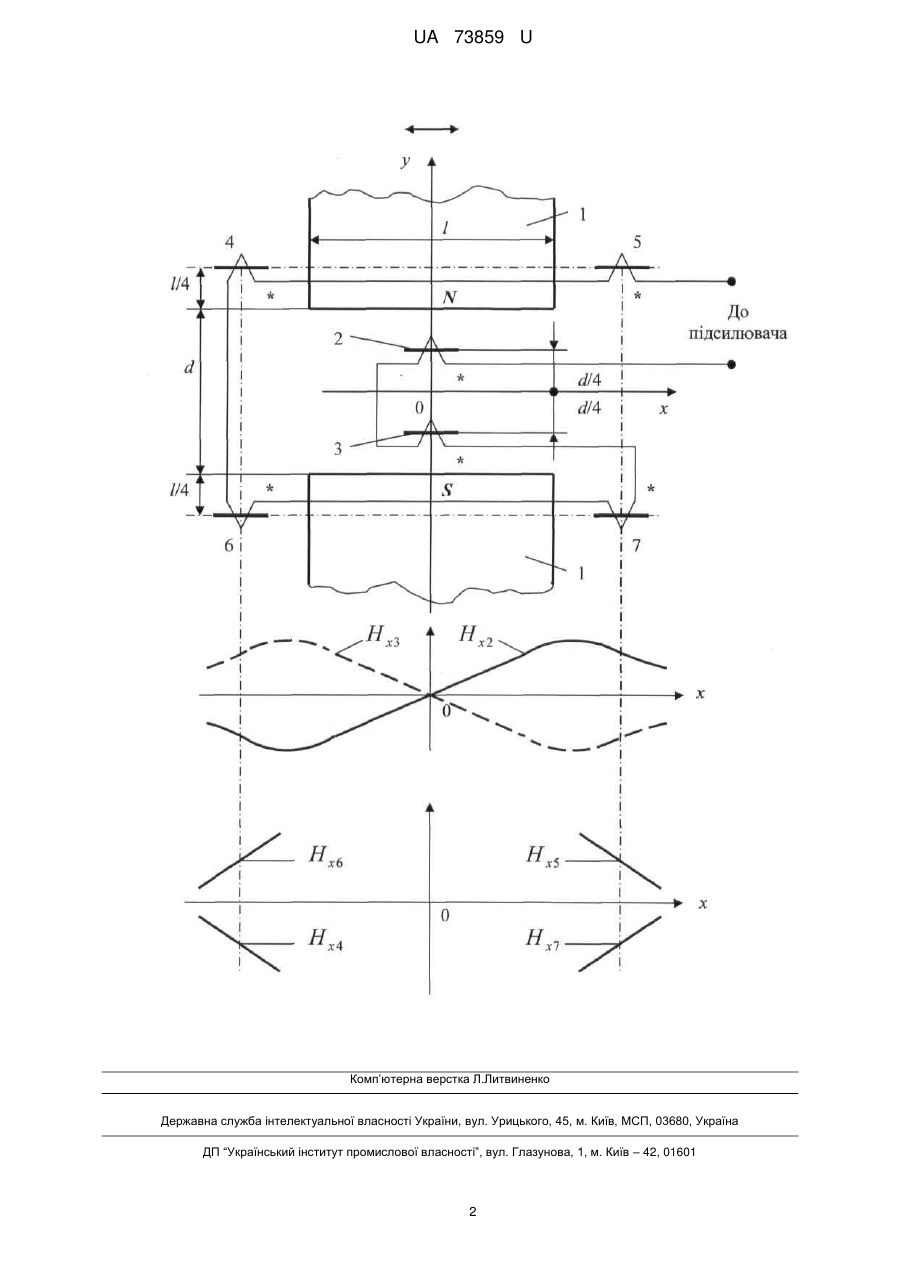

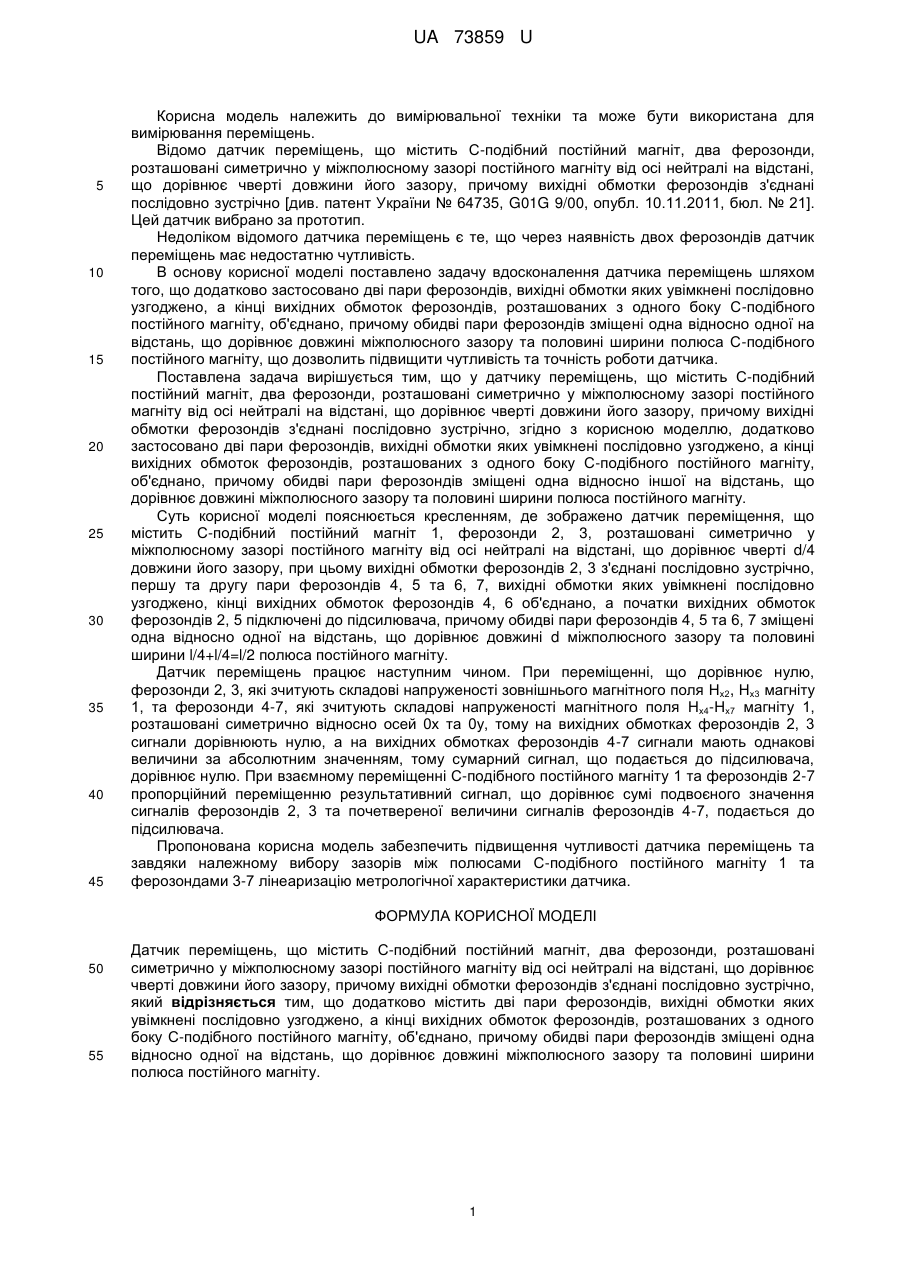

Реферат: UA 73859 U UA 73859 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання переміщень. Відомо датчик переміщень, що містить С-подібний постійний магніт, два ферозонди, розташовані симетрично у міжполюсному зазорі постійного магніту від осі нейтралі на відстані, що дорівнює чверті довжини його зазору, причому вихідні обмотки ферозондів з'єднані послідовно зустрічно [див. патент України № 64735, G01G 9/00, опубл. 10.11.2011, бюл. № 21]. Цей датчик вибрано за прототип. Недоліком відомого датчика переміщень є те, що через наявність двох ферозондів датчик переміщень має недостатню чутливість. В основу корисної моделі поставлено задачу вдосконалення датчика переміщень шляхом того, що додатково застосовано дві пари ферозондів, вихідні обмотки яких увімкнені послідовно узгоджено, а кінці вихідних обмоток ферозондів, розташованих з одного боку С-подібного постійного магніту, об'єднано, причому обидві пари ферозондів зміщені одна відносно одної на відстань, що дорівнює довжині міжполюсного зазору та половині ширини полюса С-подібного постійного магніту, що дозволить підвищити чутливість та точність роботи датчика. Поставлена задача вирішується тим, що у датчику переміщень, що містить С-подібний постійний магніт, два ферозонди, розташовані симетрично у міжполюсному зазорі постійного магніту від осі нейтралі на відстані, що дорівнює чверті довжини його зазору, причому вихідні обмотки ферозондів з'єднані послідовно зустрічно, згідно з корисною моделлю, додатково застосовано дві пари ферозондів, вихідні обмотки яких увімкнені послідовно узгоджено, а кінці вихідних обмоток ферозондів, розташованих з одного боку С-подібного постійного магніту, об'єднано, причому обидві пари ферозондів зміщені одна відносно іншої на відстань, що дорівнює довжині міжполюсного зазору та половині ширини полюса постійного магніту. Суть корисної моделі пояснюється кресленням, де зображено датчик переміщення, що містить С-подібний постійний магніт 1, ферозонди 2, 3, розташовані симетрично у міжполюсному зазорі постійного магніту від осі нейтралі на відстані, що дорівнює чверті d/4 довжини його зазору, при цьому вихідні обмотки ферозондів 2, 3 з'єднані послідовно зустрічно, першу та другу пари ферозондів 4, 5 та 6, 7, вихідні обмотки яких увімкнені послідовно узгоджено, кінці вихідних обмоток ферозондів 4, 6 об'єднано, а початки вихідних обмоток ферозондів 2, 5 підключені до підсилювача, причому обидві пари ферозондів 4, 5 та 6, 7 зміщені одна відносно одної на відстань, що дорівнює довжині d міжполюсного зазору та половині ширини l/4+l/4=l/2 полюса постійного магніту. Датчик переміщень працює наступним чином. При переміщенні, що дорівнює нулю, ферозонди 2, 3, які зчитують складові напруженості зовнішнього магнітного поля Нх2, Нх3 магніту 1, та ферозонди 4-7, які зчитують складові напруженості магнітного поля Нх4-Нх7 магніту 1, розташовані симетрично відносно осей 0х та 0у, тому на вихідних обмотках ферозондів 2, 3 сигнали дорівнюють нулю, а на вихідних обмотках ферозондів 4-7 сигнали мають однакові величини за абсолютним значенням, тому сумарний сигнал, що подається до підсилювача, дорівнює нулю. При взаємному переміщенні С-подібного постійного магніту 1 та ферозондів 2-7 пропорційний переміщенню результативний сигнал, що дорівнює сумі подвоєного значення сигналів ферозондів 2, 3 та почетвереної величини сигналів ферозондів 4-7, подається до підсилювача. Пропонована корисна модель забезпечить підвищення чутливості датчика переміщень та завдяки належному вибору зазорів між полюсами С-подібного постійного магніту 1 та ферозондами 3-7 лінеаризацію метрологічної характеристики датчика. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Датчик переміщень, що містить С-подібний постійний магніт, два ферозонди, розташовані симетрично у міжполюсному зазорі постійного магніту від осі нейтралі на відстані, що дорівнює чверті довжини його зазору, причому вихідні обмотки ферозондів з'єднані послідовно зустрічно, який відрізняється тим, що додатково містить дві пари ферозондів, вихідні обмотки яких увімкнені послідовно узгоджено, а кінці вихідних обмоток ферозондів, розташованих з одного боку С-подібного постійного магніту, об'єднано, причому обидві пари ферозондів зміщені одна відносно одної на відстань, що дорівнює довжині міжполюсного зазору та половині ширини полюса постійного магніту. 1 UA 73859 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
