Датчик переміщень

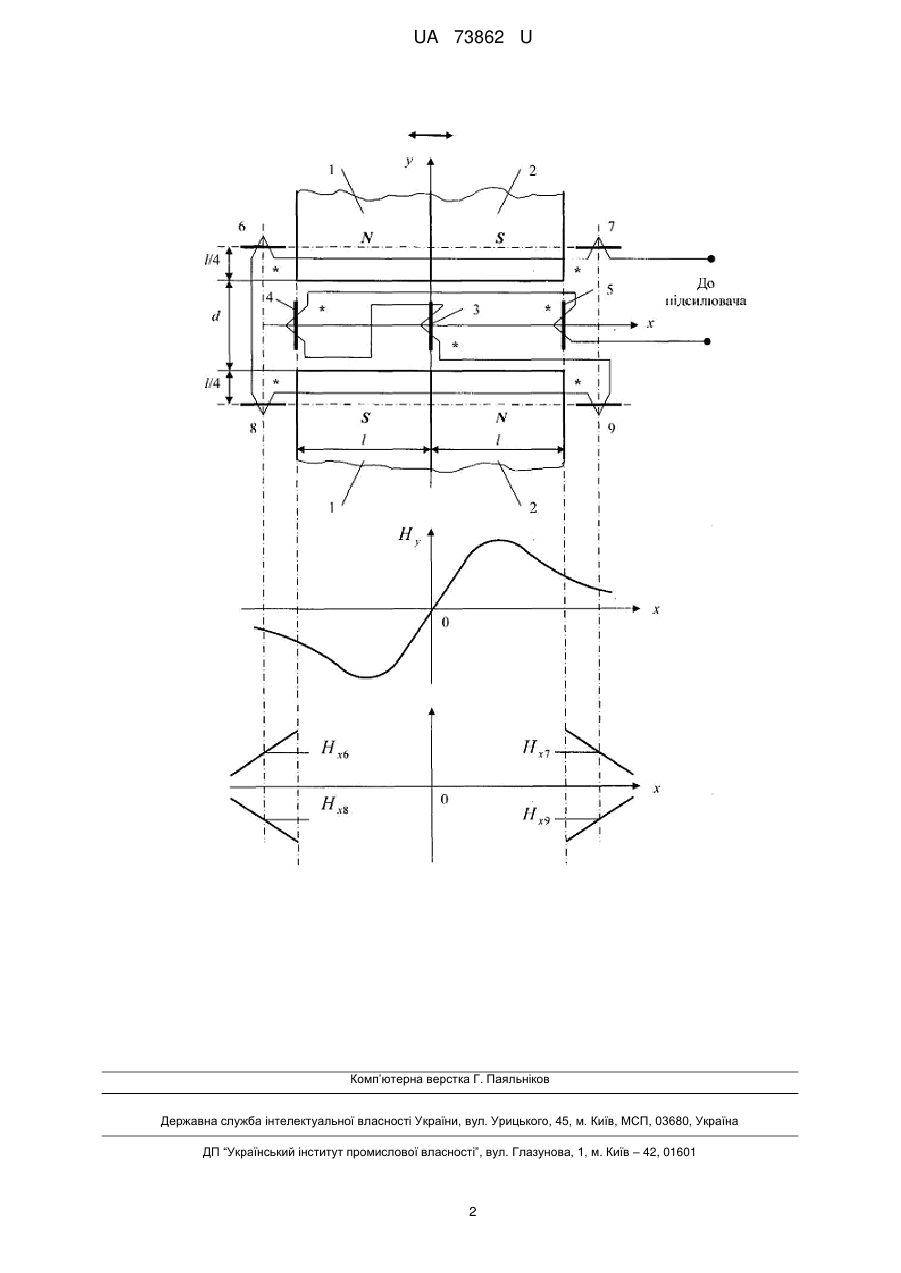

Реферат: UA 73862 U UA 73862 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання переміщень. Відомо датчик переміщень, що містить два пристиковані один до одного С-подібні постійні магніти, три ферозонди, розташовані в міжполюсному зазорі С-подібних постійних магнітів, перший з яких розміщений в центрі міжполюсного зазору, другий та третій ферозонди симетрично від нього на відстані, що дорівнює ширині полюса постійного магніту, причому вихідні обмотки ферозондів з'єднані послідовно зустрічно [див. патент України № 64736, G01G 9/00, опубл. 10.11.2011, бюл. № 21]. Цей датчик вибрано за прототип. Недоліком відомого датчика переміщень є те, що через наявність трьох ферозондів датчик переміщень має недостатню чутливість. В основу корисної моделі поставлено задачу вдосконалення датчика переміщень шляхом того, що застосовано дві пари ферозондів, вихідні обмотки яких увімкнені послідовно зустрічно, а кінці вихідних обмоток ферозондів, розташованих з одного боку постійного магніту, об'єднано, причому обидві пари ферозондів зміщені одна відносно іншої на відстань, що дорівнює довжині міжполюсного зазору та половині ширини полюса С-подібного постійного магніту, що дозволить підвищити чутливість та точність роботи датчика. Поставлена задача вирішується тим, що у датчику переміщень, що містить два пристиковані один до одного С-подібні постійні магніти, три ферозонди, розташовані в міжполюсному зазорі С-подібних постійних магнітів, перший з яких розміщений в центрі міжполюсного зазору, другий та третій ферозонди - симетрично від нього на відстані, що дорівнює ширині полюса постійного магніту, причому вихідні обмотки ферозондів з'єднані послідовно зустрічно, згідно корисної моделі, застосовано дві пари ферозондів, вихідні обмотки яких увімкнені послідовно зустрічно, а кінці вихідних обмоток ферозондів, розташованих з одного боку постійного магніту, об'єднано, причому обидві пари ферозондів зміщені одна відносно одної на відстань, що дорівнює довжині міжполюсного зазору та половині ширини полюса С-подібного постійного магніту. Суть корисної моделі пояснюється кресленням, де зображено датчик переміщення, що містить пристиковані один до одного С-подібні постійні магніти 1, 2, ферозонди 3-5, перший 3 з яких розташовано в центрі міжполюсного зазору С-подібних постійних магнітів 1,2, другий 4 та третій 5 ферозонди розміщені симетрично від центру міжполюсного зазору на відстані, що дорівнює ширині полюса постійного магніту, при цьому вихідні обмотки ферозондів 3-5 з'єднані послідовно зустрічно, першу та другу пари ферозондів 6, 7 та 8, 9, вихідні обмотки яких увімкнені послідовно зустрічно, кінці вихідних обмоток ферозондів 6, 8 об'єднано, а кінці вихідних обмоток ферозондів 5, 7 підключені до підсилювача, причому обидві пари ферозондів 6, 7 та 8, 9 зміщені одна відносно іншої на відстань, що дорівнює довжині d міжполюсного зазору та половині ширини l/4+l/4=l/2 полюса постійного магніту. Датчик переміщень працює наступним чином. При переміщенні, що дорівнює нулю, ферозонди 3-5, які зчитують складову напруженості зовнішнього магнітного поля Ну С-подібних постійних магнітів 1, 2, та ферозонди 6-9, які зчитують складові напруженості магнітного поля Нх6-Нх9, розташовані симетрично відносно осей 0x та 0у, тому на вихідній обмотці ферозонда 3 сигнал дорівнює нулю, а на вихідних обмотках ферозондів 4-9 сигнали мають однакові величини за абсолютним значенням, тому результивний сигнал, що подається до підсилювача, дорівнює нулю. При взаємному переміщенні С-подібних постійних магнітів 1, 2 та ферозондів 39 пропорційний переміщенню результивний сигнал, що дорівнює алгебраїчній сумі сигналів ферозондів 3-9, подається до підсилювача. Пропонована корисна модель забезпечить збільшення корисного вимірювального сигналу та за рахунок належного розташування ферозондів 3-9 в зонах різнорідних квазілінійних ділянок складових напруженості поля С-подібних постійних магнітів 1, 2 дозволить підвищити лінійність метрологічної характеристики датчика переміщень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Датчик переміщень, що містить два пристиковані один до одного С-подібні постійні магніти, три ферозонди, розташовані в міжполюсному зазорі С-подібних постійних магнітів, перший з яких розміщений в центрі міжполюсного зазору, другий та третій ферозонди - симетрично від нього на відстані, що дорівнює ширині полюса постійного магніту, причому вихідні обмотки ферозондів з'єднані послідовно зустрічно, який відрізняється тим, що додатково містить дві пари ферозондів, вихідні обмотки яких увімкнені послідовно зустрічно, а кінці вихідних обмоток ферозондів, розташованих з одного боку постійного магніту, об'єднано, причому обидві пари ферозондів зміщені одна відносно одної на відстань, що дорівнює довжині міжполюсного зазору та половині ширини полюса С-подібного постійного магніту. 1 UA 73862 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
