Пристрій для сортування твердих матеріалів

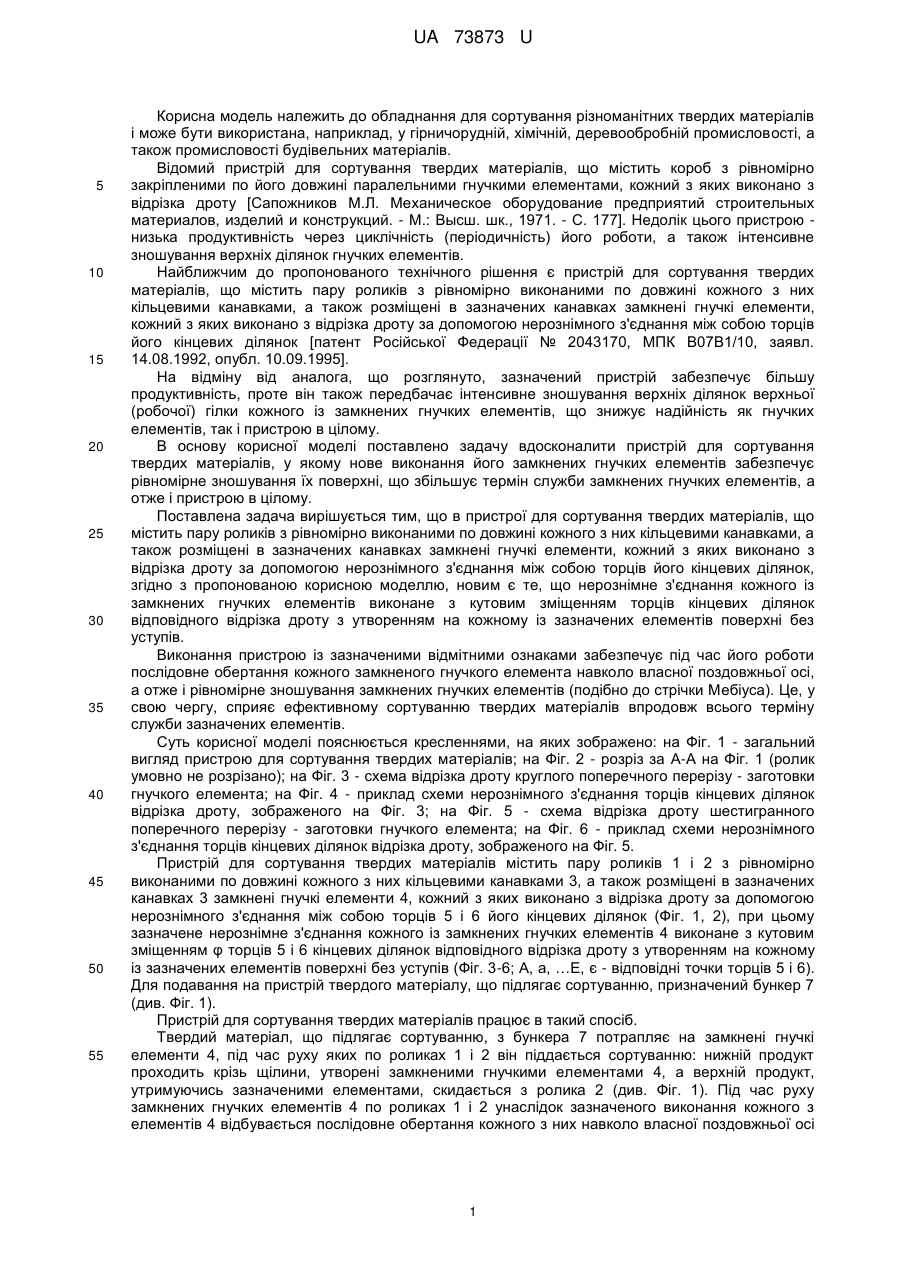

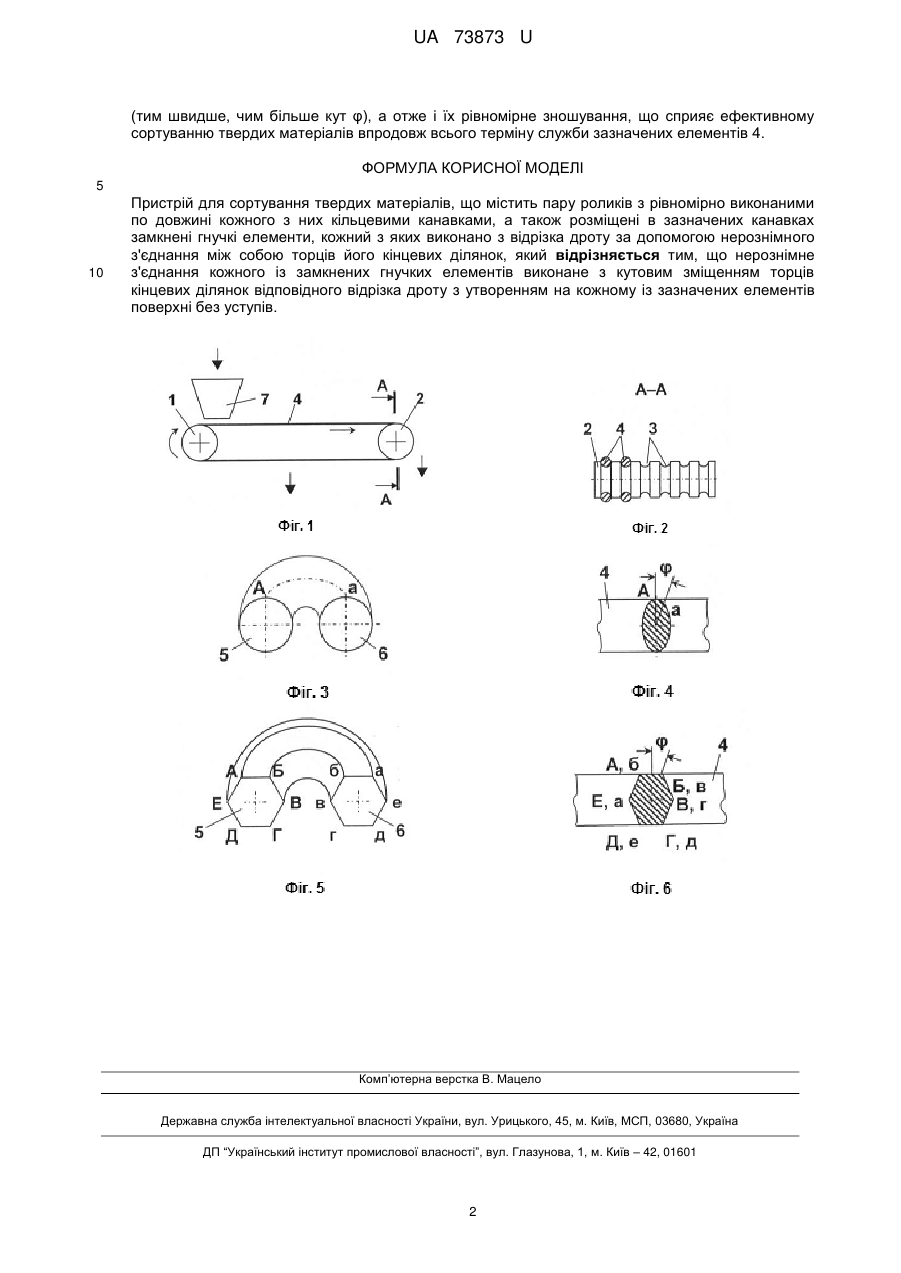

Реферат: Пристрій для сортування твердих матеріалів містить пару роликів з рівномірно виконаними по довжині кожного з них кільцевими канавками, а також розміщені в зазначених канавках замкнені гнучкі елементи, кожний з яких виконано з відрізка дроту за допомогою нерознімного з'єднання між собою торців його кінцевих ділянок. Нерознімне з'єднання кожного із замкнених гнучких елементів виконане з кутовим зміщенням торців кінцевих ділянок відповідного відрізка дроту з утворенням на кожному із зазначених елементів поверхні без уступів. UA 73873 U (54) ПРИСТРІЙ ДЛЯ СОРТУВАННЯ ТВЕРДИХ МАТЕРІАЛІВ UA 73873 U UA 73873 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання для сортування різноманітних твердих матеріалів і може бути використана, наприклад, у гірничорудній, хімічній, деревообробній промисловості, а також промисловості будівельних матеріалів. Відомий пристрій для сортування твердих матеріалів, що містить короб з рівномірно закріпленими по його довжині паралельними гнучкими елементами, кожний з яких виконано з відрізка дроту [Сапожников М.Л. Механическое оборудование предприятий строительных материалов, изделий и конструкций. - М.: Высш. шк., 1971. - С. 177]. Недолік цього пристрою низька продуктивність через циклічність (періодичність) його роботи, а також інтенсивне зношування верхніх ділянок гнучких елементів. Найближчим до пропонованого технічного рішення є пристрій для сортування твердих матеріалів, що містить пару роликів з рівномірно виконаними по довжині кожного з них кільцевими канавками, а також розміщені в зазначених канавках замкнені гнучкі елементи, кожний з яких виконано з відрізка дроту за допомогою нерознімного з'єднання між собою торців його кінцевих ділянок [патент Російської Федерації № 2043170, МПК В07В1/10, заявл. 14.08.1992, опубл. 10.09.1995]. На відміну від аналога, що розглянуто, зазначений пристрій забезпечує більшу продуктивність, проте він також передбачає інтенсивне зношування верхніх ділянок верхньої (робочої) гілки кожного із замкнених гнучких елементів, що знижує надійність як гнучких елементів, так і пристрою в цілому. В основу корисної моделі поставлено задачу вдосконалити пристрій для сортування твердих матеріалів, у якому нове виконання його замкнених гнучких елементів забезпечує рівномірне зношування їх поверхні, що збільшує термін служби замкнених гнучких елементів, а отже і пристрою в цілому. Поставлена задача вирішується тим, що в пристрої для сортування твердих матеріалів, що містить пару роликів з рівномірно виконаними по довжині кожного з них кільцевими канавками, а також розміщені в зазначених канавках замкнені гнучкі елементи, кожний з яких виконано з відрізка дроту за допомогою нерознімного з'єднання між собою торців його кінцевих ділянок, згідно з пропонованою корисною моделлю, новим є те, що нерознімне з'єднання кожного із замкнених гнучких елементів виконане з кутовим зміщенням торців кінцевих ділянок відповідного відрізка дроту з утворенням на кожному із зазначених елементів поверхні без уступів. Виконання пристрою із зазначеними відмітними ознаками забезпечує під час його роботи послідовне обертання кожного замкненого гнучкого елемента навколо власної поздовжньої осі, а отже і рівномірне зношування замкнених гнучких елементів (подібно до стрічки Мебіуса). Це, у свою чергу, сприяє ефективному сортуванню твердих матеріалів впродовж всього терміну служби зазначених елементів. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - загальний вигляд пристрою для сортування твердих матеріалів; на Фіг. 2 - розріз за А-А на Фіг. 1 (ролик умовно не розрізано); на Фіг. 3 - схема відрізка дроту круглого поперечного перерізу - заготовки гнучкого елемента; на Фіг. 4 - приклад схеми нерознімного з'єднання торців кінцевих ділянок відрізка дроту, зображеного на Фіг. 3; на Фіг. 5 - схема відрізка дроту шестигранного поперечного перерізу - заготовки гнучкого елемента; на Фіг. 6 - приклад схеми нерознімного з'єднання торців кінцевих ділянок відрізка дроту, зображеного на Фіг. 5. Пристрій для сортування твердих матеріалів містить пару роликів 1 і 2 з рівномірно виконаними по довжині кожного з них кільцевими канавками 3, а також розміщені в зазначених канавках 3 замкнені гнучкі елементи 4, кожний з яких виконано з відрізка дроту за допомогою нерознімного з'єднання між собою торців 5 і 6 його кінцевих ділянок (Фіг. 1, 2), при цьому зазначене нерознімне з'єднання кожного із замкнених гнучких елементів 4 виконане з кутовим зміщенням φ торців 5 і 6 кінцевих ділянок відповідного відрізка дроту з утворенням на кожному із зазначених елементів поверхні без уступів (Фіг. 3-6; А, а, …Е, є - відповідні точки торців 5 і 6). Для подавання на пристрій твердого матеріалу, що підлягає сортуванню, призначений бункер 7 (див. Фіг. 1). Пристрій для сортування твердих матеріалів працює в такий спосіб. Твердий матеріал, що підлягає сортуванню, з бункера 7 потрапляє на замкнені гнучкі елементи 4, під час руху яких по роликах 1 і 2 він піддається сортуванню: нижній продукт проходить крізь щілини, утворені замкненими гнучкими елементами 4, а верхній продукт, утримуючись зазначеними елементами, скидається з ролика 2 (див. Фіг. 1). Під час руху замкнених гнучких елементів 4 по роликах 1 і 2 унаслідок зазначеного виконання кожного з елементів 4 відбувається послідовне обертання кожного з них навколо власної поздовжньої осі 1 UA 73873 U (тим швидше, чим більше кут φ), а отже і їх рівномірне зношування, що сприяє ефективному сортуванню твердих матеріалів впродовж всього терміну служби зазначених елементів 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для сортування твердих матеріалів, що містить пару роликів з рівномірно виконаними по довжині кожного з них кільцевими канавками, а також розміщені в зазначених канавках замкнені гнучкі елементи, кожний з яких виконано з відрізка дроту за допомогою нерознімного з'єднання між собою торців його кінцевих ділянок, який відрізняється тим, що нерознімне з'єднання кожного із замкнених гнучких елементів виконане з кутовим зміщенням торців кінцевих ділянок відповідного відрізка дроту з утворенням на кожному із зазначених елементів поверхні без уступів. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
