Спосіб візуального фокусування оптичних систем на об’єкт

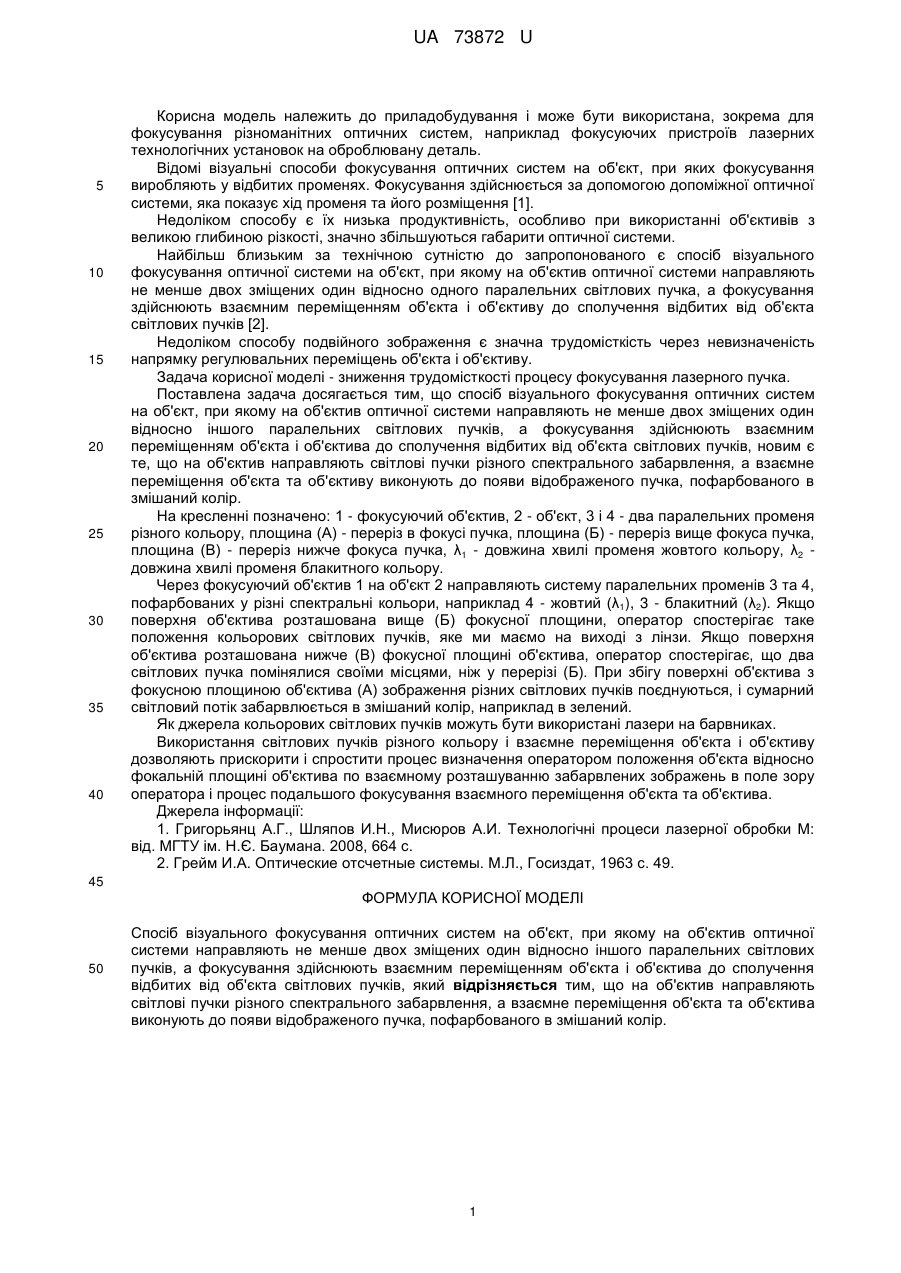

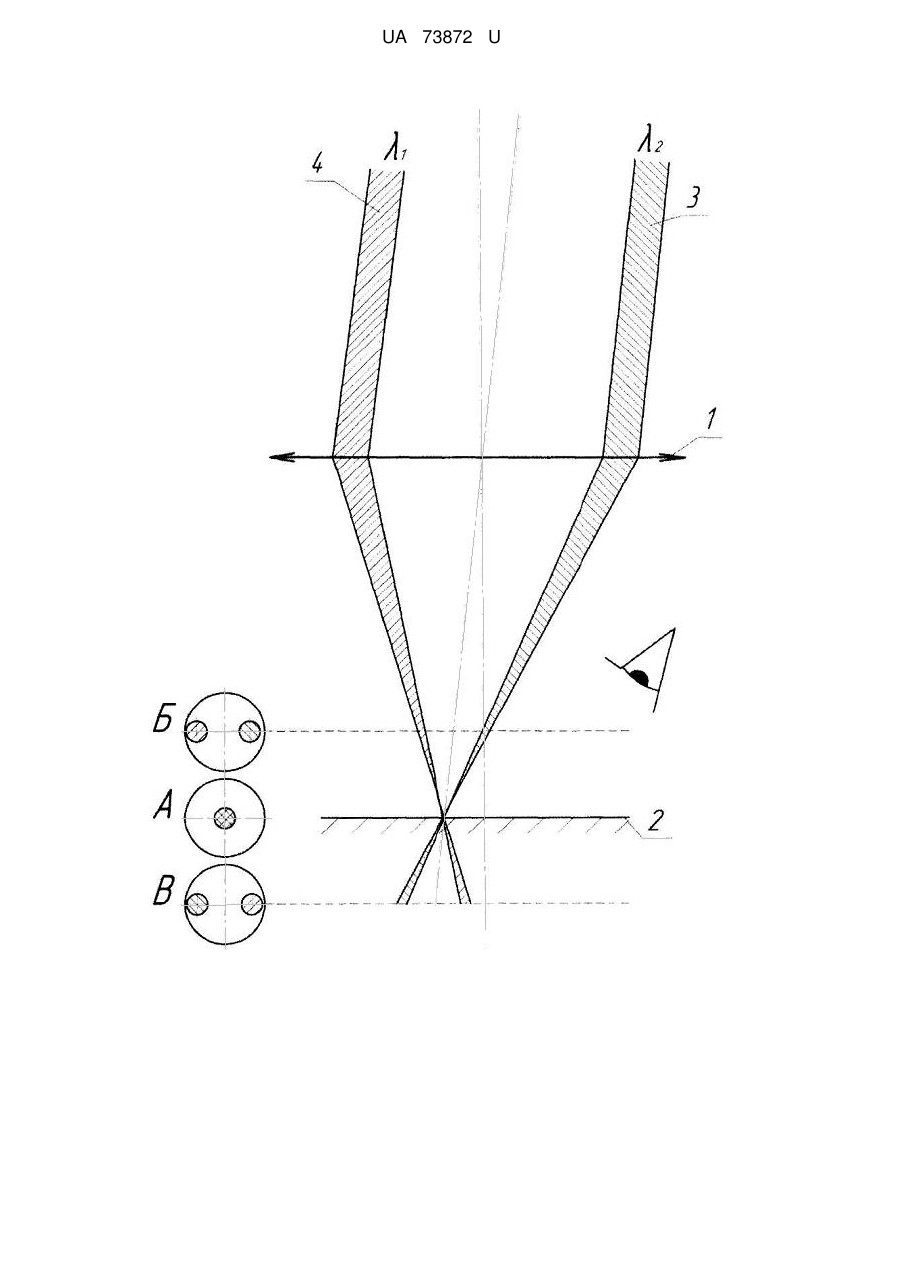

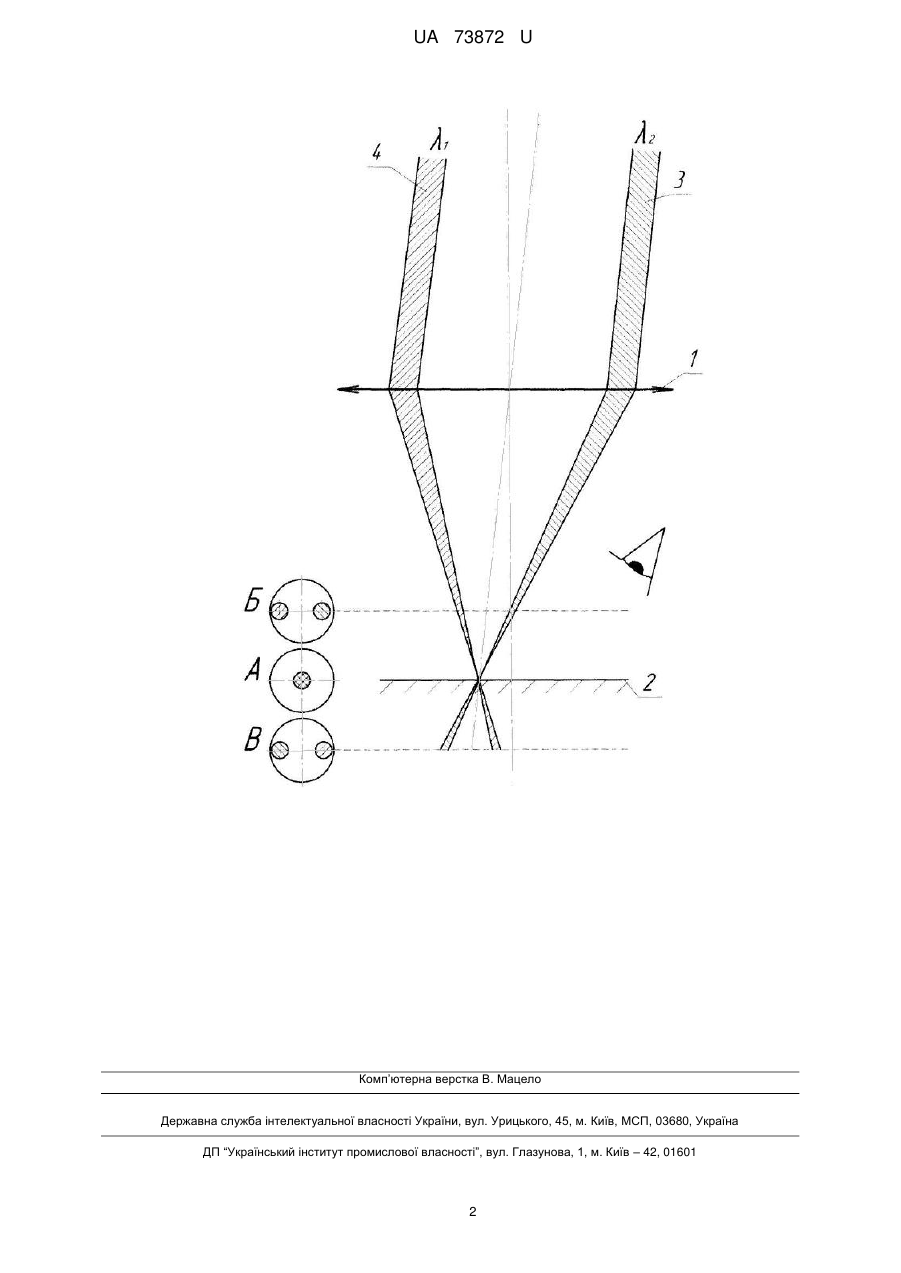

Реферат: UA 73872 U UA 73872 U 5 10 15 20 25 30 35 40 Корисна модель належить до приладобудування і може бути використана, зокрема для фокусування різноманітних оптичних систем, наприклад фокусуючих пристроїв лазерних технологічних установок на оброблювану деталь. Відомі візуальні способи фокусування оптичних систем на об'єкт, при яких фокусування виробляють у відбитих променях. Фокусування здійснюється за допомогою допоміжної оптичної системи, яка показує хід променя та його розміщення [1]. Недоліком способу є їх низька продуктивність, особливо при використанні об'єктивів з великою глибиною різкості, значно збільшуються габарити оптичної системи. Найбільш близьким за технічною сутністю до запропонованого є спосіб візуального фокусування оптичної системи на об'єкт, при якому на об'єктив оптичної системи направляють не менше двох зміщених один відносно одного паралельних світлових пучка, а фокусування здійснюють взаємним переміщенням об'єкта і об'єктиву до сполучення відбитих від об'єкта світлових пучків [2]. Недоліком способу подвійного зображення є значна трудомісткість через невизначеність напрямку регулювальних переміщень об'єкта і об'єктиву. Задача корисної моделі - зниження трудомісткості процесу фокусування лазерного пучка. Поставлена задача досягається тим, що спосіб візуального фокусування оптичних систем на об'єкт, при якому на об'єктив оптичної системи направляють не менше двох зміщених один відносно іншого паралельних світлових пучків, а фокусування здійснюють взаємним переміщенням об'єкта і об'єктива до сполучення відбитих від об'єкта світлових пучків, новим є те, що на об'єктив направляють світлові пучки різного спектрального забарвлення, а взаємне переміщення об'єкта та об'єктиву виконують до появи відображеного пучка, пофарбованого в змішаний колір. На кресленні позначено: 1 - фокусуючий об'єктив, 2 - об'єкт, 3 і 4 - два паралельних променя різного кольору, площина (А) - переріз в фокусі пучка, площина (Б) - переріз вище фокуса пучка, площина (В) - переріз нижче фокуса пучка, λ1 - довжина хвилі променя жовтого кольору, λ2 довжина хвилі променя блакитного кольору. Через фокусуючий об'єктив 1 на об'єкт 2 направляють систему паралельних променів 3 та 4, пофарбованих у різні спектральні кольори, наприклад 4 - жовтий (λ1), 3 - блакитний (λ2). Якщо поверхня об'єктива розташована вище (Б) фокусної площини, оператор спостерігає таке положення кольорових світлових пучків, яке ми маємо на виході з лінзи. Якщо поверхня об'єктива розташована нижче (В) фокусної площині об'єктива, оператор спостерігає, що два світлових пучка помінялися своїми місцями, ніж у перерізі (Б). При збігу поверхні об'єктива з фокусною площиною об'єктива (А) зображення різних світлових пучків поєднуються, і сумарний світловий потік забарвлюється в змішаний колір, наприклад в зелений. Як джерела кольорових світлових пучків можуть бути використані лазери на барвниках. Використання світлових пучків різного кольору і взаємне переміщення об'єкта і об'єктиву дозволяють прискорити і спростити процес визначення оператором положення об'єкта відносно фокальній площині об'єктива по взаємному розташуванню забарвлених зображень в поле зору оператора і процес подальшого фокусування взаємного переміщення об'єкта та об'єктива. Джерела інформації: 1. Григорьянц А.Г., Шляпов И.Н., Мисюров А.И. Технологічні процеси лазерної обробки М: від. МГТУ ім. Н.Є. Баумана. 2008, 664 с. 2. Грейм И.А. Оптические отсчетные системы. М.Л., Госиздат, 1963 с. 49. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб візуального фокусування оптичних систем на об'єкт, при якому на об'єктив оптичної системи направляють не менше двох зміщених один відносно іншого паралельних світлових пучків, а фокусування здійснюють взаємним переміщенням об'єкта і об'єктива до сполучення відбитих від об'єкта світлових пучків, який відрізняється тим, що на об'єктив направляють світлові пучки різного спектрального забарвлення, а взаємне переміщення об'єкта та об'єктива виконують до появи відображеного пучка, пофарбованого в змішаний колір. 1 UA 73872 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
