Живильник подрібнювача стеблових матеріалів

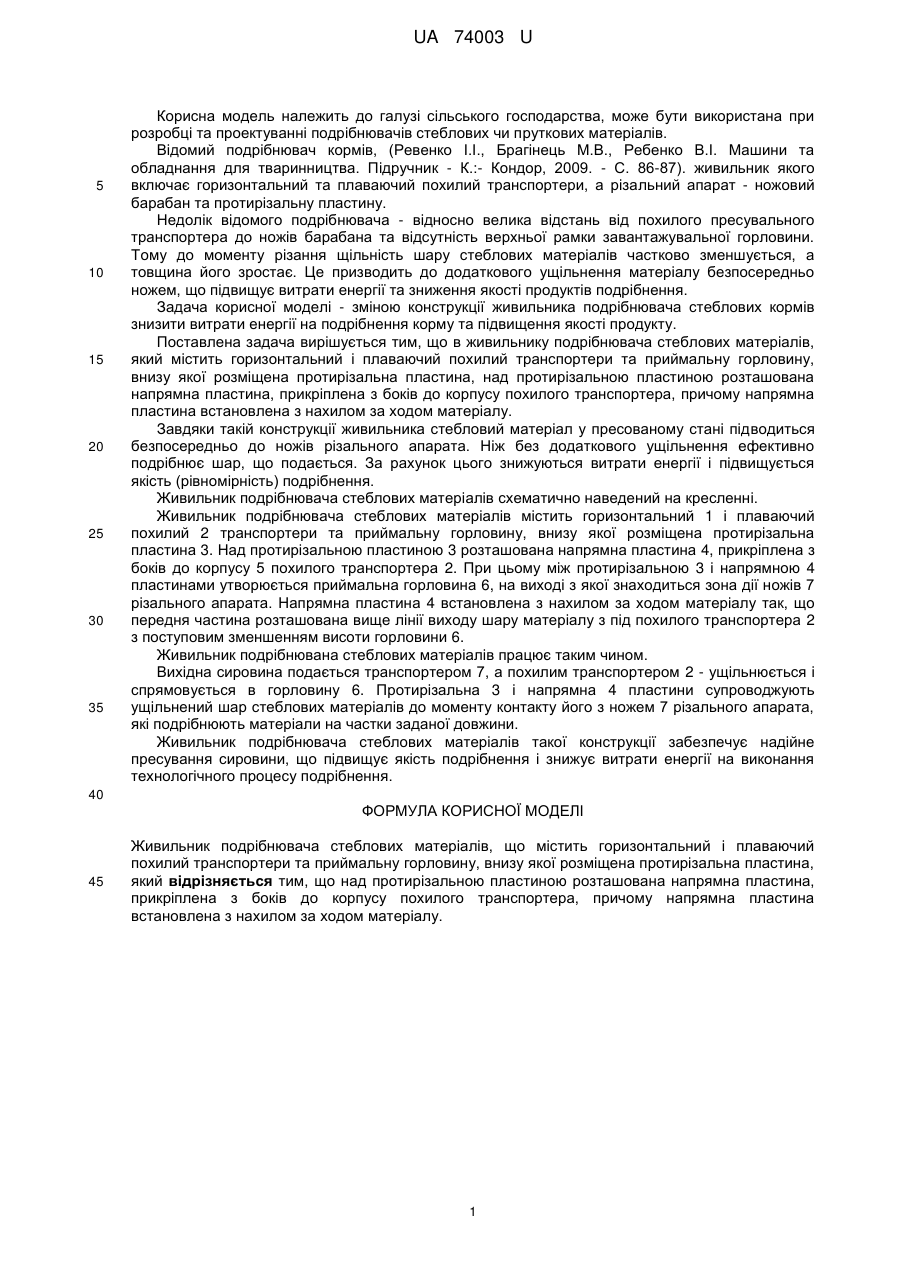

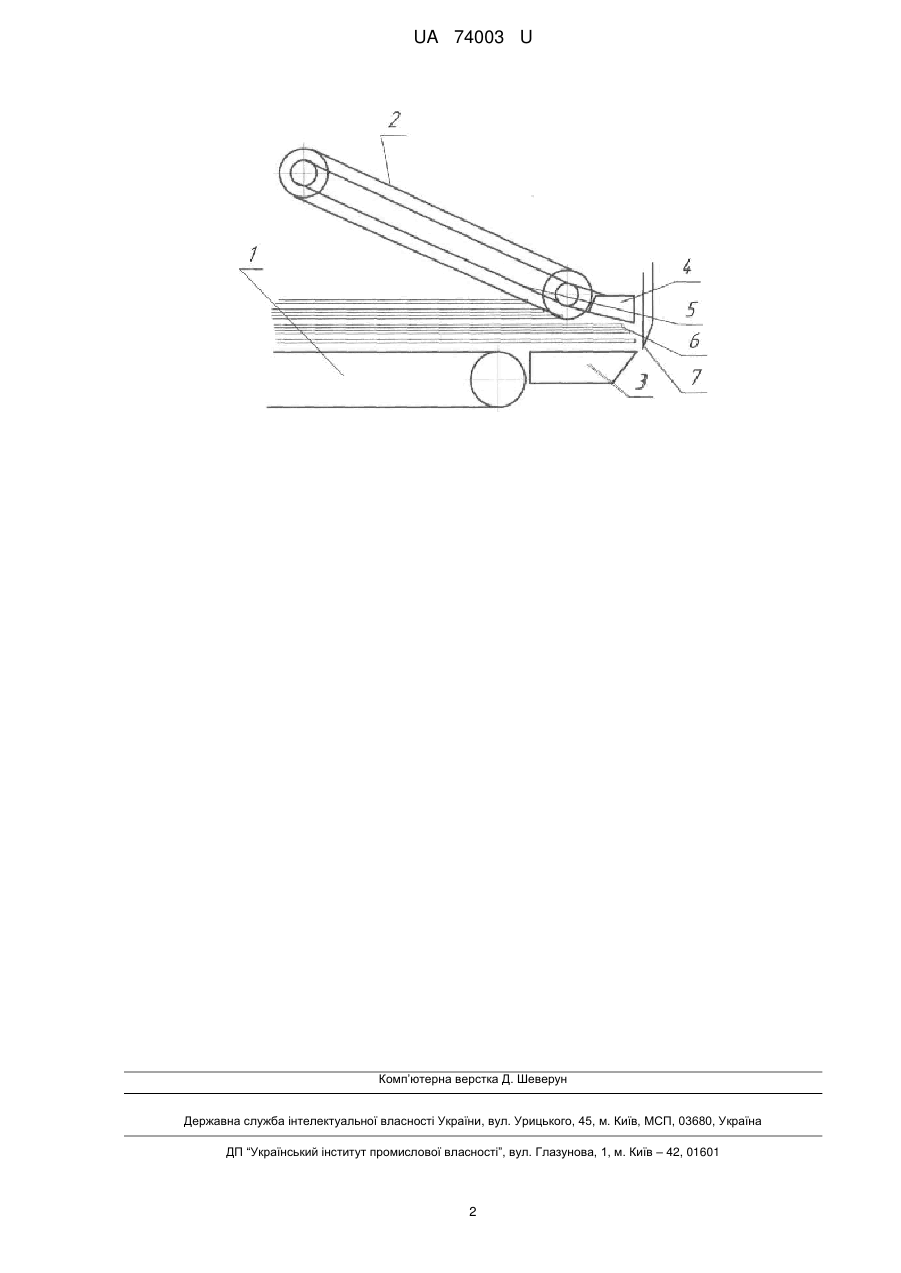

Реферат: UA 74003 U UA 74003 U 5 10 15 20 25 30 35 Корисна модель належить до галузі сільського господарства, може бути використана при розробці та проектуванні подрібнювачів стеблових чи пруткових матеріалів. Відомий подрібнювач кормів, (Ревенко І.І., Брагінець М.В., Ребенко В.І. Машини та обладнання для тваринництва. Підручник - К.:- Кондор, 2009. - С. 86-87). живильник якого включає горизонтальний та плаваючий похилий транспортери, а різальний апарат - ножовий барабан та протирізальну пластину. Недолік відомого подрібнювача - відносно велика відстань від похилого пресувального транспортера до ножів барабана та відсутність верхньої рамки завантажувальної горловини. Тому до моменту різання щільність шару стеблових матеріалів частково зменшується, а товщина його зростає. Це призводить до додаткового ущільнення матеріалу безпосередньо ножем, що підвищує витрати енергії та зниження якості продуктів подрібнення. Задача корисної моделі - зміною конструкції живильника подрібнювача стеблових кормів знизити витрати енергії на подрібнення корму та підвищення якості продукту. Поставлена задача вирішується тим, що в живильнику подрібнювача стеблових матеріалів, який містить горизонтальний і плаваючий похилий транспортери та приймальну горловину, внизу якої розміщена протирізальна пластина, над протирізальною пластиною розташована напрямна пластина, прикріплена з боків до корпусу похилого транспортера, причому напрямна пластина встановлена з нахилом за ходом матеріалу. Завдяки такій конструкції живильника стебловий матеріал у пресованому стані підводиться безпосередньо до ножів різального апарата. Ніж без додаткового ущільнення ефективно подрібнює шар, що подається. За рахунок цього знижуються витрати енергії і підвищується якість (рівномірність) подрібнення. Живильник подрібнювача стеблових матеріалів схематично наведений на кресленні. Живильник подрібнювача стеблових матеріалів містить горизонтальний 1 і плаваючий похилий 2 транспортери та приймальну горловину, внизу якої розміщена протирізальна пластина 3. Над протирізальною пластиною 3 розташована напрямна пластина 4, прикріплена з боків до корпусу 5 похилого транспортера 2. При цьому між протирізальною 3 і напрямною 4 пластинами утворюється приймальна горловина 6, на виході з якої знаходиться зона дії ножів 7 різального апарата. Напрямна пластина 4 встановлена з нахилом за ходом матеріалу так, що передня частина розташована вище лінії виходу шару матеріалу з під похилого транспортера 2 з поступовим зменшенням висоти горловини 6. Живильник подрібнювана стеблових матеріалів працює таким чином. Вихідна сировина подається транспортером 7, а похилим транспортером 2 - ущільнюється і спрямовується в горловину 6. Протирізальна 3 і напрямна 4 пластини супроводжують ущільнений шар стеблових матеріалів до моменту контакту його з ножем 7 різального апарата, які подрібнюють матеріали на частки заданої довжини. Живильник подрібнювача стеблових матеріалів такої конструкції забезпечує надійне пресування сировини, що підвищує якість подрібнення і знижує витрати енергії на виконання технологічного процесу подрібнення. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Живильник подрібнювача стеблових матеріалів, що містить горизонтальний і плаваючий похилий транспортери та приймальну горловину, внизу якої розміщена протирізальна пластина, який відрізняється тим, що над протирізальною пластиною розташована напрямна пластина, прикріплена з боків до корпусу похилого транспортера, причому напрямна пластина встановлена з нахилом за ходом матеріалу. 1 UA 74003 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
