Пристрій для краніометричного виконання фрезових отворів склепіння черепа

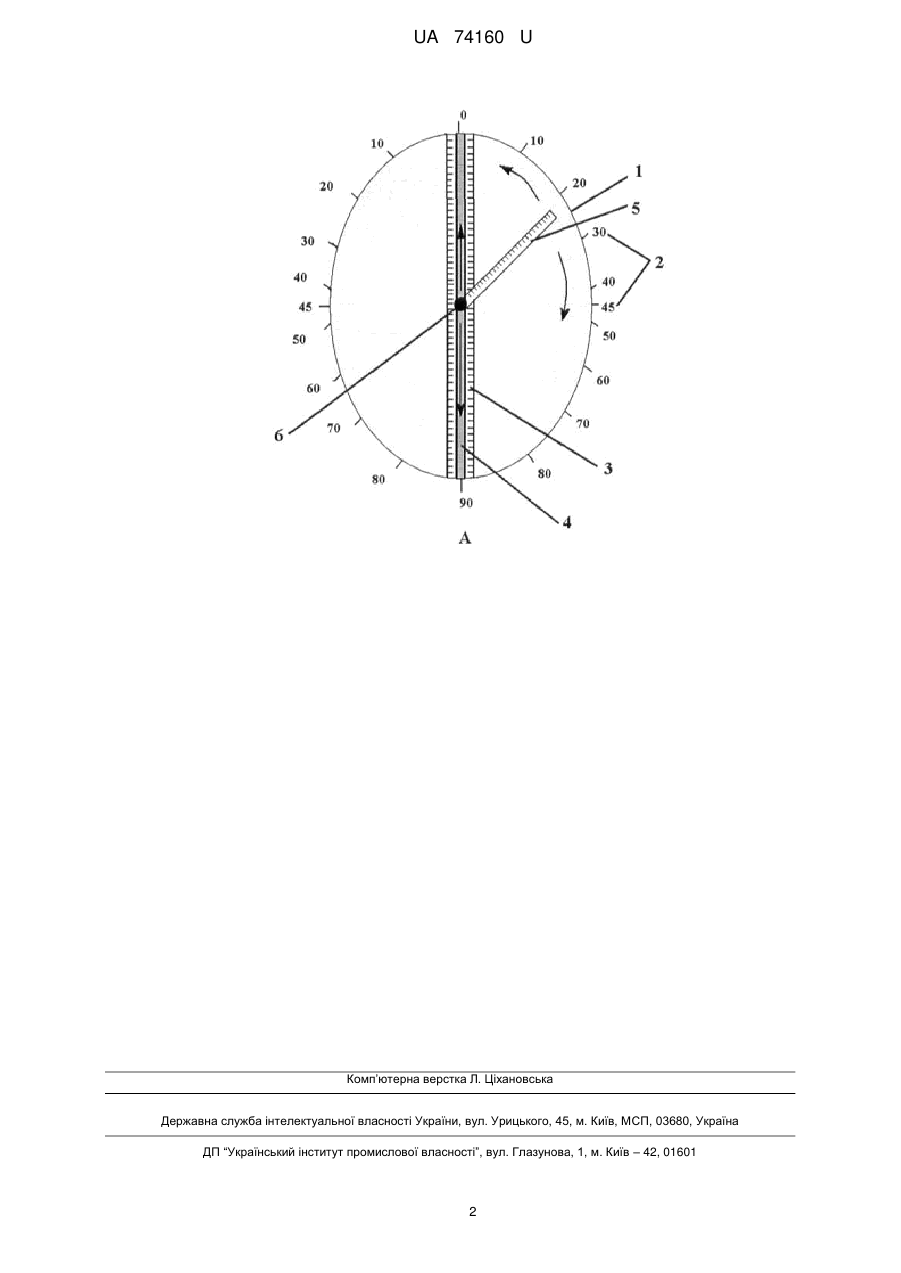

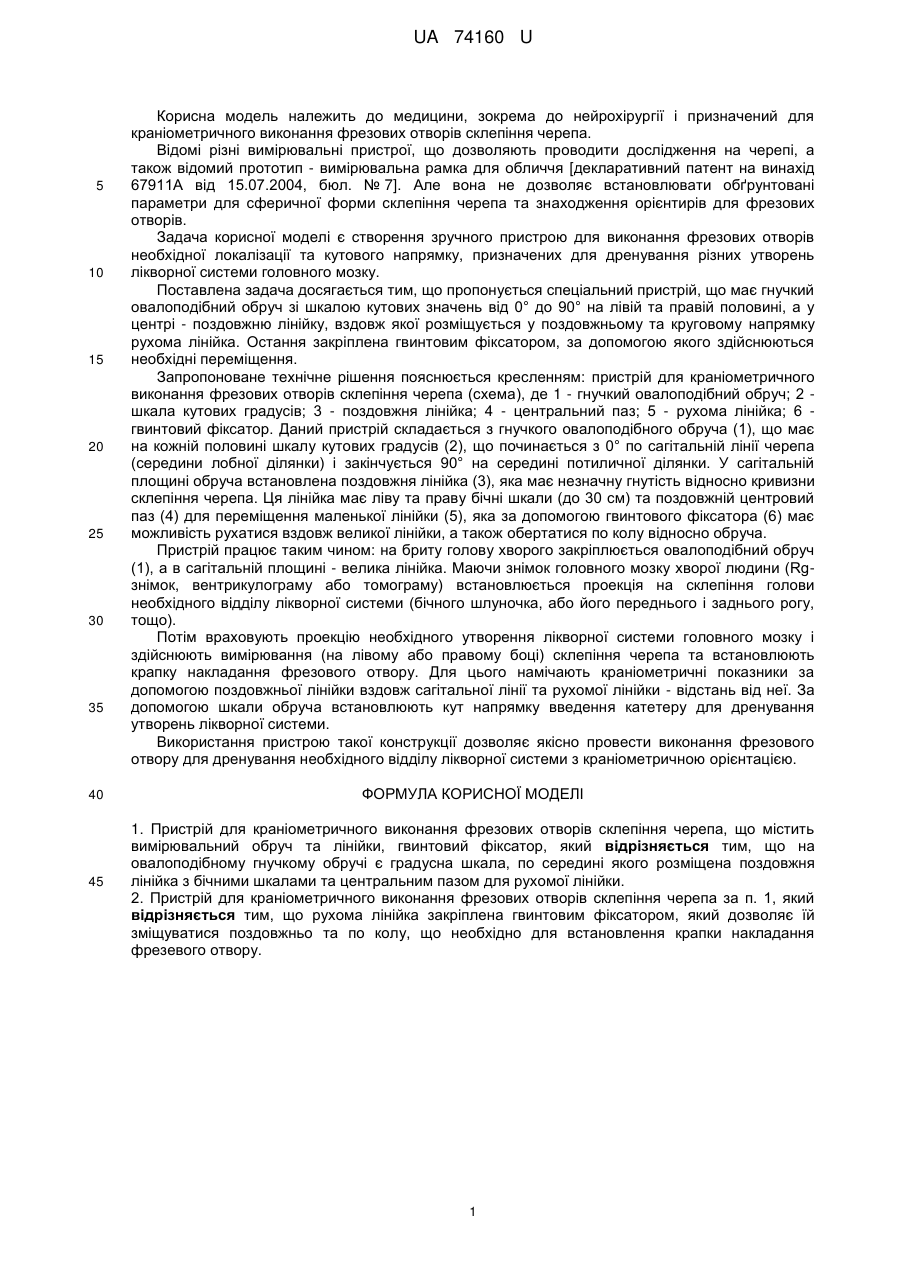

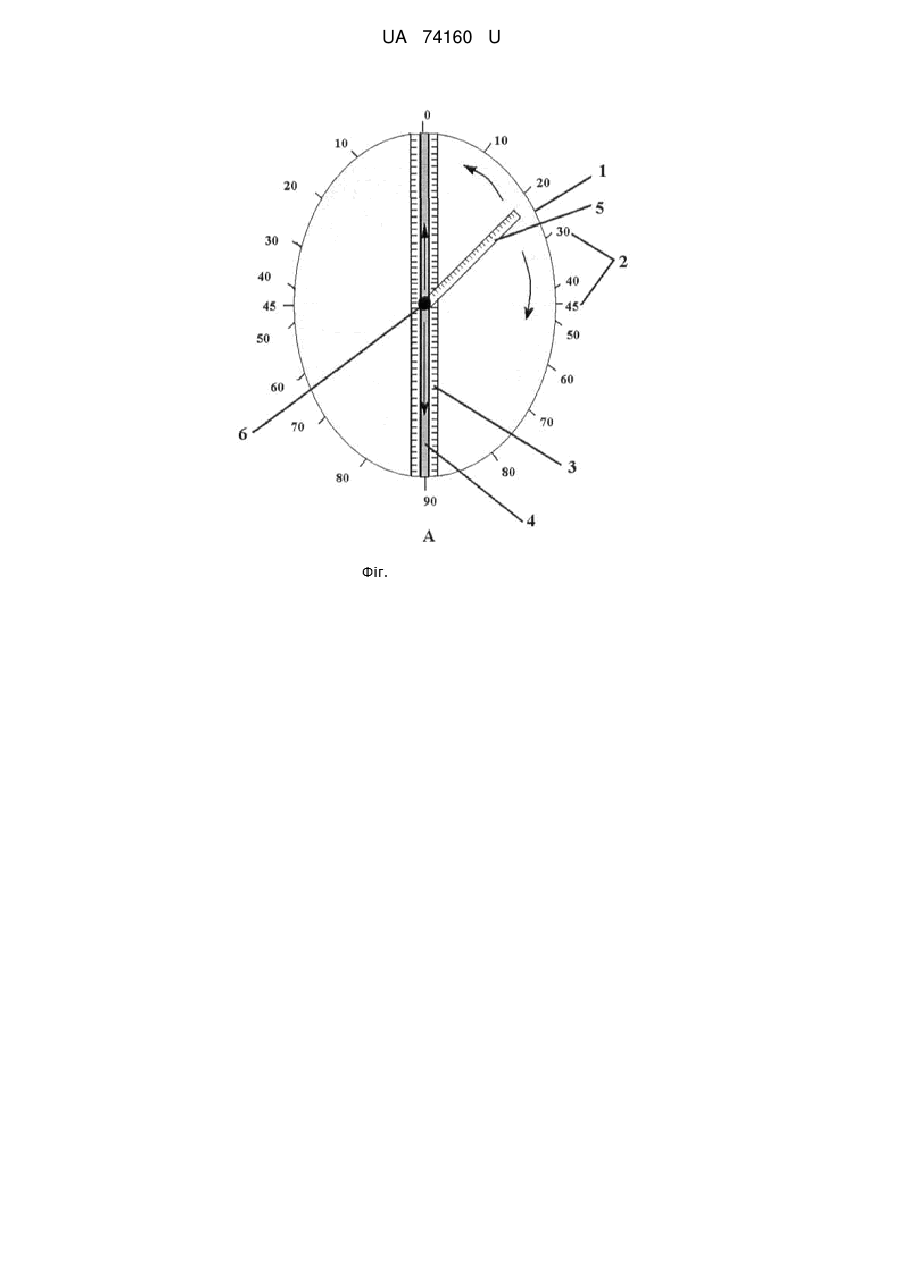

Реферат: Пристрій для краніометричного виконання фрезових отворів склепіння черепа, в якому на овалоподібному гнучкому обручі розташована градусна шкала, по середині якого розміщена поздовжня лінійка з бічними шкалами та центральним пазом для рухомої лінійки. UA 74160 U (12) UA 74160 U UA 74160 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медицини, зокрема до нейрохірургії і призначений для краніометричного виконання фрезових отворів склепіння черепа. Відомі різні вимірювальні пристрої, що дозволяють проводити дослідження на черепі, а також відомий прототип - вимірювальна рамка для обличчя [декларативний патент на винахід 67911А від 15.07.2004, бюл. № 7]. Але вона не дозволяє встановлювати обґрунтовані параметри для сферичної форми склепіння черепа та знаходження орієнтирів для фрезових отворів. Задача корисної моделі є створення зручного пристрою для виконання фрезових отворів необхідної локалізації та кутового напрямку, призначених для дренування різних утворень лікворної системи головного мозку. Поставлена задача досягається тим, що пропонується спеціальний пристрій, що має гнучкий овалоподібний обруч зі шкалою кутових значень від 0° до 90° на лівій та правій половині, а у центрі - поздовжню лінійку, вздовж якої розміщується у поздовжньому та круговому напрямку рухома лінійка. Остання закріплена гвинтовим фіксатором, за допомогою якого здійснюються необхідні переміщення. Запропоноване технічне рішення пояснюється кресленням: пристрій для краніометричного виконання фрезових отворів склепіння черепа (схема), де 1 - гнучкий овалоподібний обруч; 2 шкала кутових градусів; 3 - поздовжня лінійка; 4 - центральний паз; 5 - рухома лінійка; 6 гвинтовий фіксатор. Даний пристрій складається з гнучкого овалоподібного обруча (1), що має на кожній половині шкалу кутових градусів (2), що починається з 0° по сагітальній лінії черепа (середини лобної ділянки) і закінчується 90° на середині потиличної ділянки. У сагітальній площині обруча встановлена поздовжня лінійка (3), яка має незначну гнутість відносно кривизни склепіння черепа. Ця лінійка має ліву та праву бічні шкали (до 30 см) та поздовжній центровий паз (4) для переміщення маленької лінійки (5), яка за допомогою гвинтового фіксатора (6) має можливість рухатися вздовж великої лінійки, а також обертатися по колу відносно обруча. Пристрій працює таким чином: на бриту голову хворого закріплюється овалоподібний обруч (1), а в сагітальній площині - велика лінійка. Маючи знімок головного мозку хворої людини (Rgзнімок, вентрикулограму або томограму) встановлюється проекція на склепіння голови необхідного відділу лікворної системи (бічного шлуночка, або його переднього і заднього рогу, тощо). Потім враховують проекцію необхідного утворення лікворної системи головного мозку і здійснюють вимірювання (на лівому або правому боці) склепіння черепа та встановлюють крапку накладання фрезового отвору. Для цього намічають краніометричні показники за допомогою поздовжньої лінійки вздовж сагітальної лінії та рухомої лінійки - відстань від неї. За допомогою шкали обруча встановлюють кут напрямку введення катетеру для дренування утворень лікворної системи. Використання пристрою такої конструкції дозволяє якісно провести виконання фрезового отвору для дренування необхідного відділу лікворної системи з краніометричною орієнтацією. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для краніометричного виконання фрезових отворів склепіння черепа, що містить вимірювальний обруч та лінійки, гвинтовий фіксатор, який відрізняється тим, що на овалоподібному гнучкому обручі є градусна шкала, по середині якого розміщена поздовжня лінійка з бічними шкалами та центральним пазом для рухомої лінійки. 2. Пристрій для краніометричного виконання фрезових отворів склепіння черепа за п. 1, який відрізняється тим, що рухома лінійка закріплена гвинтовим фіксатором, який дозволяє їй зміщуватися поздовжньо та по колу, що необхідно для встановлення крапки накладання фрезевого отвору. 1 UA 74160 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
