Випробувальний стенд

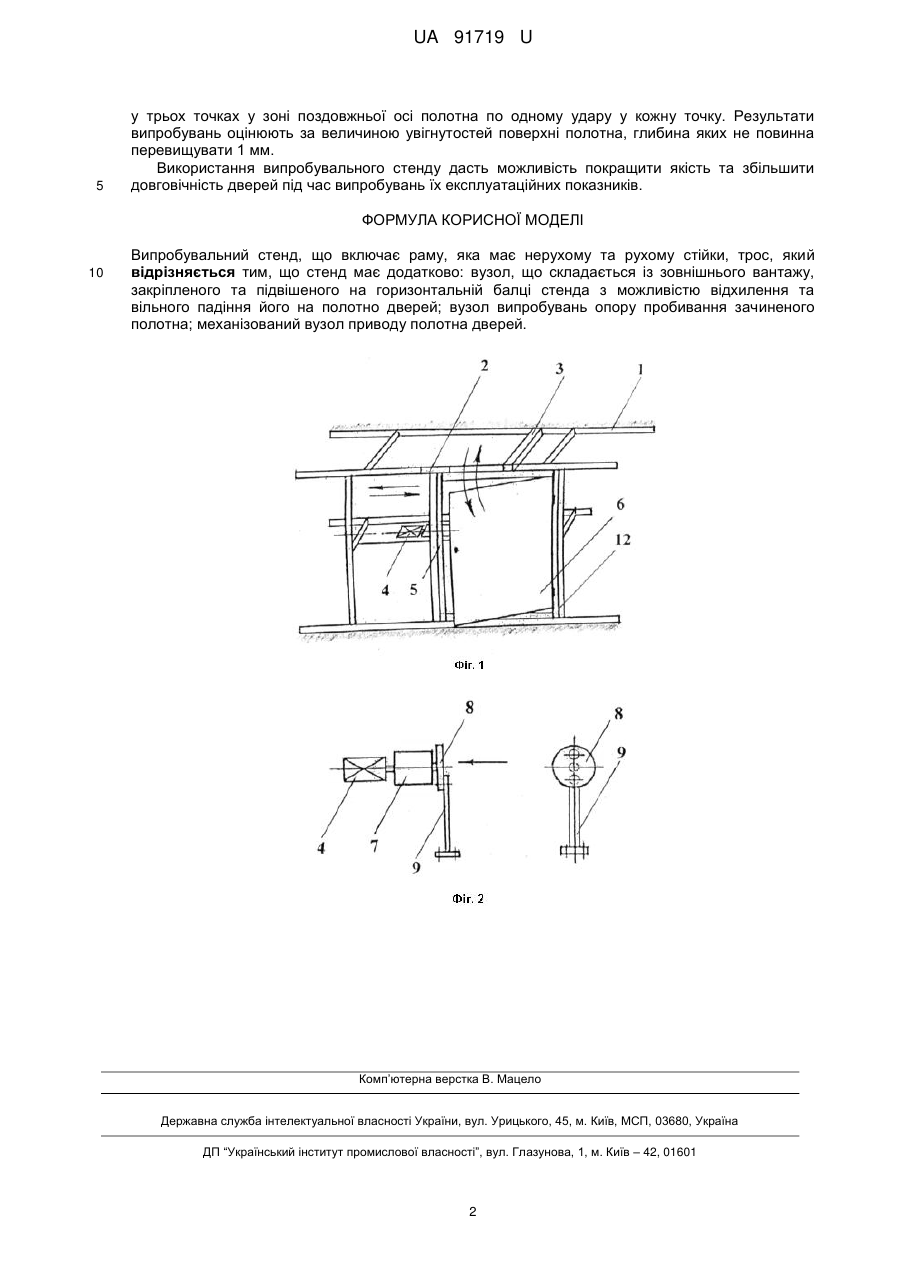

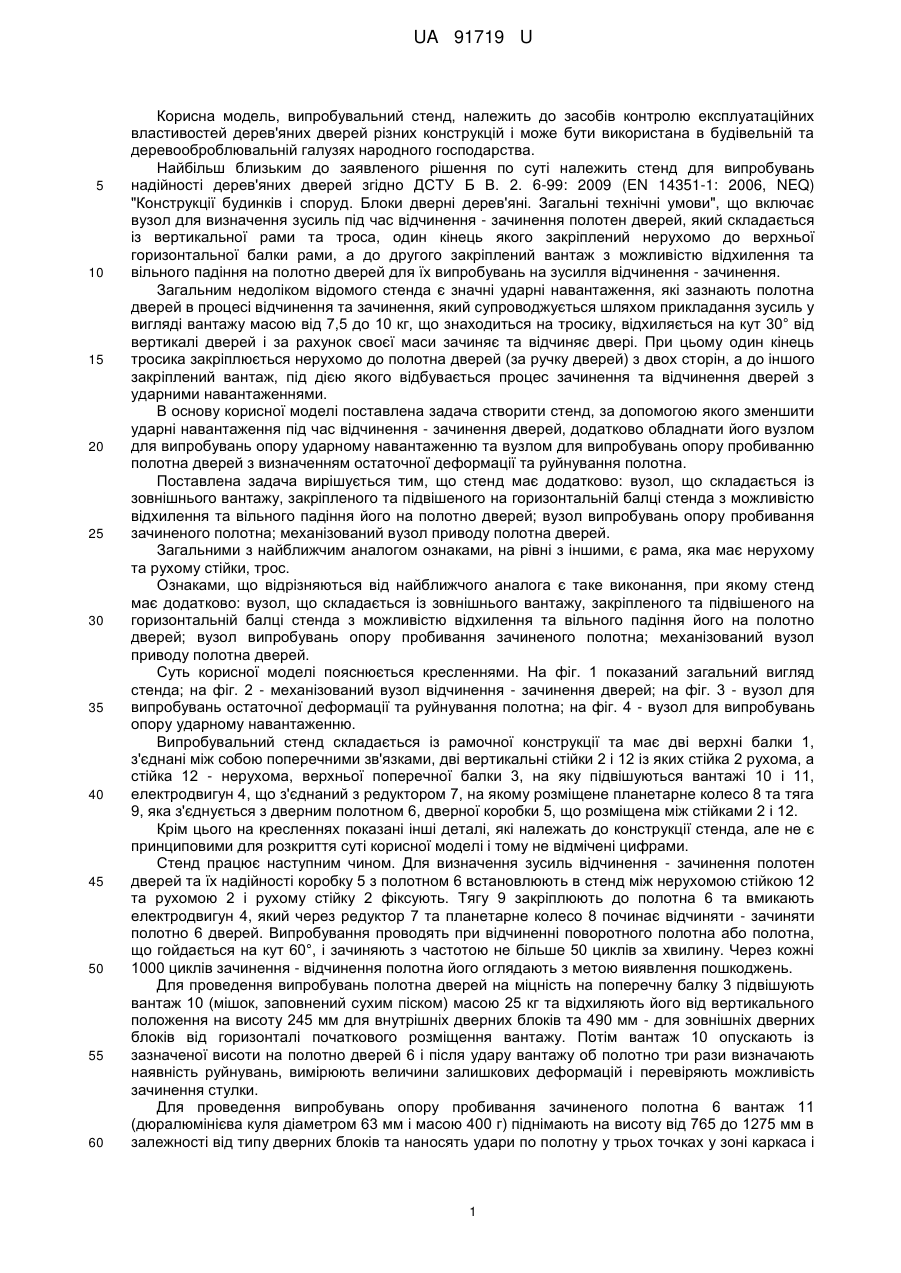

Реферат: Випробувальний стенд, що включає раму, яка має нерухому та рухому стійки, трос, причому стенд має додатково: вузол, що складається із зовнішнього вантажу, закріпленого та підвішеного на горизонтальній балці стенда з можливістю відхилення та вільного падіння його на полотно дверей; вузол випробувань опору пробивання зачиненого полотна; механізований вузол приводу полотна дверей. UA 91719 U (12) UA 91719 U UA 91719 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, випробувальний стенд, належить до засобів контролю експлуатаційних властивостей дерев'яних дверей різних конструкцій і може бути використана в будівельній та деревооброблювальній галузях народного господарства. Найбільш близьким до заявленого рішення по суті належить стенд для випробувань надійності дерев'яних дверей згідно ДСТУ Б В. 2. 6-99: 2009 (EN 14351-1: 2006, NEQ) "Конструкції будинків і споруд. Блоки дверні дерев'яні. Загальні технічні умови", що включає вузол для визначення зусиль під час відчинення - зачинення полотен дверей, який складається із вертикальної рами та троса, один кінець якого закріплений нерухомо до верхньої горизонтальної балки рами, а до другого закріплений вантаж з можливістю відхилення та вільного падіння на полотно дверей для їх випробувань на зусилля відчинення - зачинення. Загальним недоліком відомого стенда є значні ударні навантаження, які зазнають полотна дверей в процесі відчинення та зачинення, який супроводжується шляхом прикладання зусиль у вигляді вантажу масою від 7,5 до 10 кг, що знаходиться на тросику, відхиляється на кут 30° від вертикалі дверей і за рахунок своєї маси зачиняє та відчиняє двері. При цьому один кінець тросика закріплюється нерухомо до полотна дверей (за ручку дверей) з двох сторін, а до іншого закріплений вантаж, під дією якого відбувається процес зачинення та відчинення дверей з ударними навантаженнями. В основу корисної моделі поставлена задача створити стенд, за допомогою якого зменшити ударні навантаження під час відчинення - зачинення дверей, додатково обладнати його вузлом для випробувань опору ударному навантаженню та вузлом для випробувань опору пробиванню полотна дверей з визначенням остаточної деформації та руйнування полотна. Поставлена задача вирішується тим, що стенд має додатково: вузол, що складається із зовнішнього вантажу, закріпленого та підвішеного на горизонтальній балці стенда з можливістю відхилення та вільного падіння його на полотно дверей; вузол випробувань опору пробивання зачиненого полотна; механізований вузол приводу полотна дверей. Загальними з найближчим аналогом ознаками, на рівні з іншими, є рама, яка має нерухому та рухому стійки, трос. Ознаками, що відрізняються від найближчого аналога є таке виконання, при якому стенд має додатково: вузол, що складається із зовнішнього вантажу, закріпленого та підвішеного на горизонтальній балці стенда з можливістю відхилення та вільного падіння його на полотно дверей; вузол випробувань опору пробивання зачиненого полотна; механізований вузол приводу полотна дверей. Суть корисної моделі пояснюється кресленнями. На фіг. 1 показаний загальний вигляд стенда; на фіг. 2 - механізований вузол відчинення - зачинення дверей; на фіг. 3 - вузол для випробувань остаточної деформації та руйнування полотна; на фіг. 4 - вузол для випробувань опору ударному навантаженню. Випробувальний стенд складається із рамочної конструкції та має дві верхні балки 1, з'єднані між собою поперечними зв'язками, дві вертикальні стійки 2 і 12 із яких стійка 2 рухома, а стійка 12 - нерухома, верхньої поперечної балки 3, на яку підвішуються вантажі 10 і 11, електродвигун 4, що з'єднаний з редуктором 7, на якому розміщене планетарне колесо 8 та тяга 9, яка з'єднується з дверним полотном 6, дверної коробки 5, що розміщена між стійками 2 і 12. Крім цього на кресленнях показані інші деталі, які належать до конструкції стенда, але не є принциповими для розкриття суті корисної моделі і тому не відмічені цифрами. Стенд працює наступним чином. Для визначення зусиль відчинення - зачинення полотен дверей та їх надійності коробку 5 з полотном 6 встановлюють в стенд між нерухомою стійкою 12 та рухомою 2 і рухому стійку 2 фіксують. Тягу 9 закріплюють до полотна 6 та вмикають електродвигун 4, який через редуктор 7 та планетарне колесо 8 починає відчиняти - зачиняти полотно 6 дверей. Випробування проводять при відчиненні поворотного полотна або полотна, що гойдається на кут 60°, і зачиняють з частотою не більше 50 циклів за хвилину. Через кожні 1000 циклів зачинення - відчинення полотна його оглядають з метою виявлення пошкоджень. Для проведення випробувань полотна дверей на міцність на поперечну балку 3 підвішують вантаж 10 (мішок, заповнений сухим піском) масою 25 кг та відхиляють його від вертикального положення на висоту 245 мм для внутрішніх дверних блоків та 490 мм - для зовнішніх дверних блоків від горизонталі початкового розміщення вантажу. Потім вантаж 10 опускають із зазначеної висоти на полотно дверей 6 і після удару вантажу об полотно три рази визначають наявність руйнувань, вимірюють величини залишкових деформацій і перевіряють можливість зачинення стулки. Для проведення випробувань опору пробивання зачиненого полотна 6 вантаж 11 (дюралюмінієва куля діаметром 63 мм і масою 400 г) піднімають на висоту від 765 до 1275 мм в залежності від типу дверних блоків та наносять удари по полотну у трьох точках у зоні каркаса і 1 UA 91719 U 5 у трьох точках у зоні поздовжньої осі полотна по одному удару у кожну точку. Результати випробувань оцінюють за величиною увігнутостей поверхні полотна, глибина яких не повинна перевищувати 1 мм. Використання випробувального стенду дасть можливість покращити якість та збільшити довговічність дверей під час випробувань їх експлуатаційних показників. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Випробувальний стенд, що включає раму, яка має нерухому та рухому стійки, трос, який відрізняється тим, що стенд має додатково: вузол, що складається із зовнішнього вантажу, закріпленого та підвішеного на горизонтальній балці стенда з можливістю відхилення та вільного падіння його на полотно дверей; вузол випробувань опору пробивання зачиненого полотна; механізований вузол приводу полотна дверей. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
