Вузли стикування елементів верхнього пояса трикутних металодерев’яних ферм

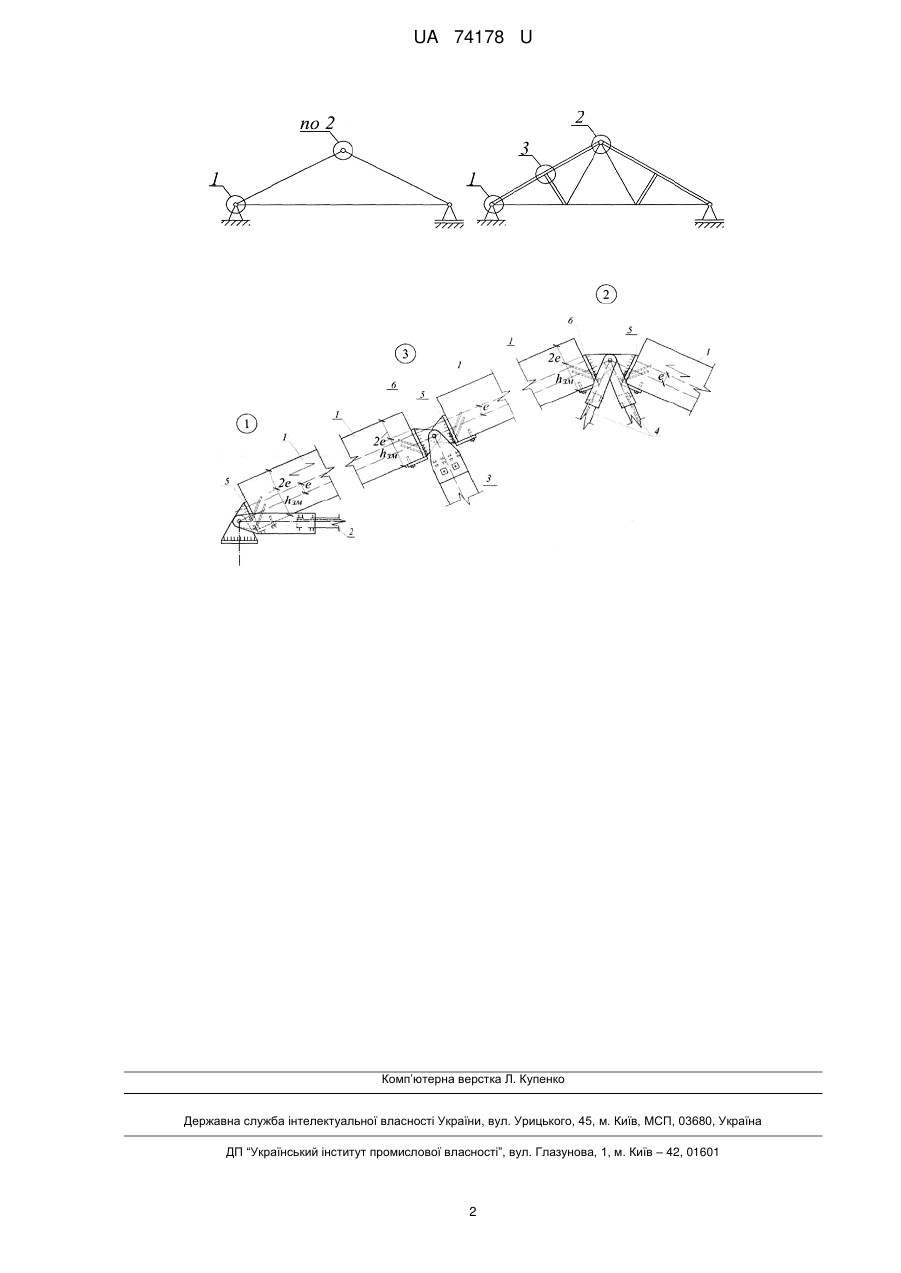

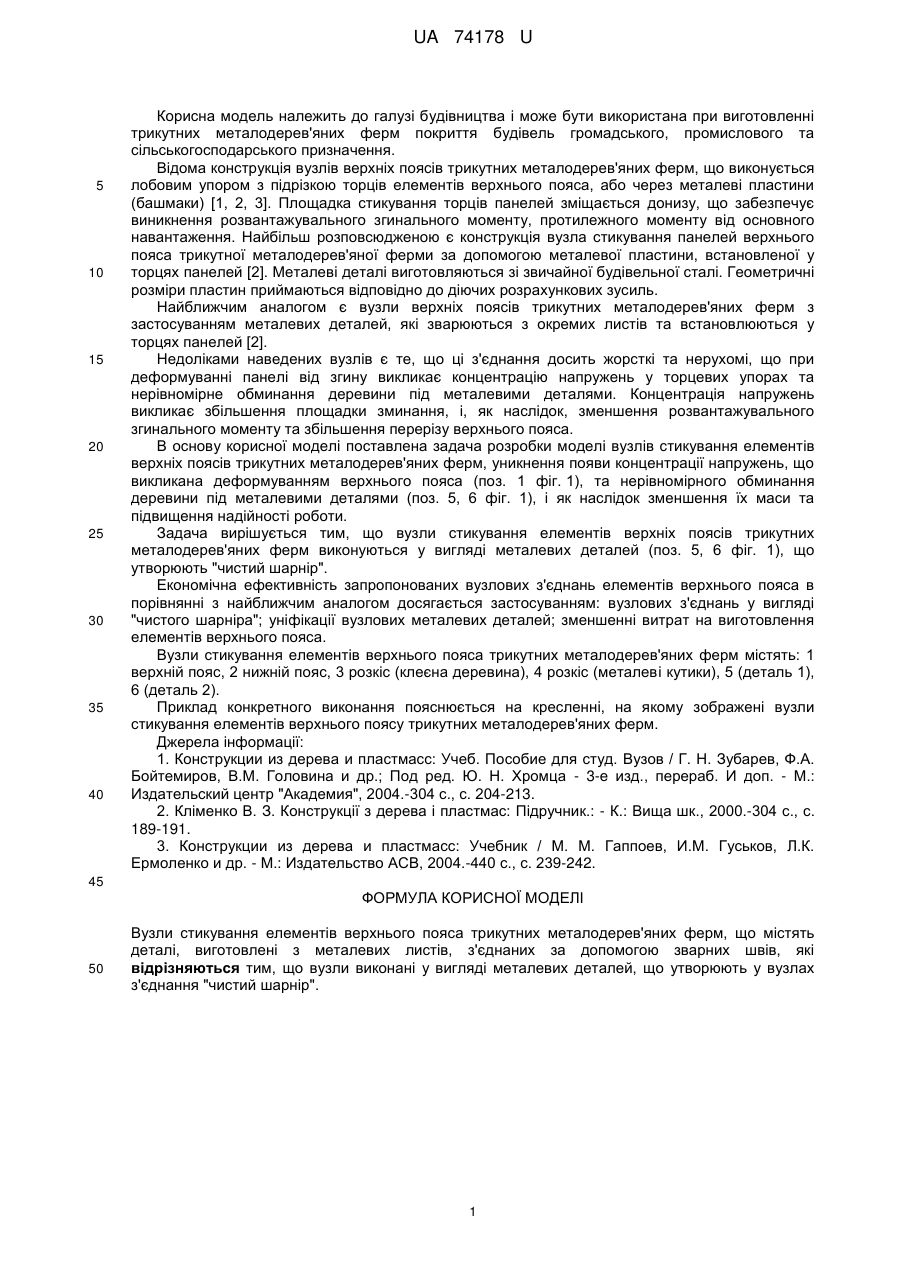

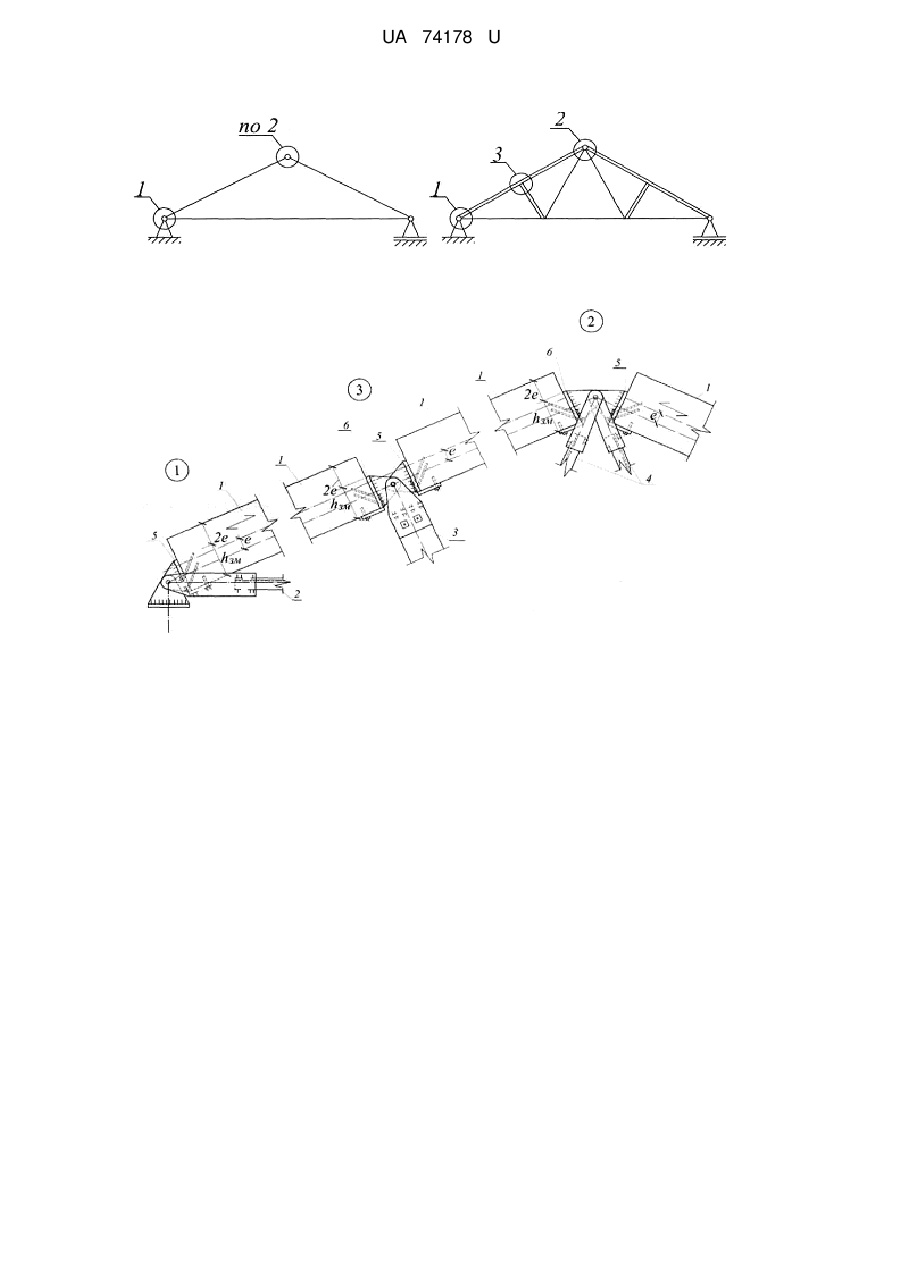

Реферат: Вузли стикування елементів верхнього пояса трикутних металодерев'яних ферм містять деталі, виготовлені з металевих листів, з'єднаних за допомогою зварних швів, що утворюють "чистий шарнір" . UA 74178 U (12) UA 74178 U UA 74178 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва і може бути використана при виготовленні трикутних металодерев'яних ферм покриття будівель громадського, промислового та сільськогосподарського призначення. Відома конструкція вузлів верхніх поясів трикутних металодерев'яних ферм, що виконується лобовим упором з підрізкою торців елементів верхнього пояса, або через металеві пластини (башмаки) [1, 2, 3]. Площадка стикування торців панелей зміщається донизу, що забезпечує виникнення розвантажувального згинального моменту, протилежного моменту від основного навантаження. Найбільш розповсюдженою є конструкція вузла стикування панелей верхнього пояса трикутної металодерев'яної ферми за допомогою металевої пластини, встановленої у торцях панелей [2]. Металеві деталі виготовляються зі звичайної будівельної сталі. Геометричні розміри пластин приймаються відповідно до діючих розрахункових зусиль. Найближчим аналогом є вузли верхніх поясів трикутних металодерев'яних ферм з застосуванням металевих деталей, які зварюються з окремих листів та встановлюються у торцях панелей [2]. Недоліками наведених вузлів є те, що ці з'єднання досить жорсткі та нерухомі, що при деформуванні панелі від згину викликає концентрацію напружень у торцевих упорах та нерівномірне обминання деревини під металевими деталями. Концентрація напружень викликає збільшення площадки зминання, і, як наслідок, зменшення розвантажувального згинального моменту та збільшення перерізу верхнього пояса. В основу корисної моделі поставлена задача розробки моделі вузлів стикування елементів верхніх поясів трикутних металодерев'яних ферм, уникнення появи концентрації напружень, що викликана деформуванням верхнього пояса (поз. 1 фіг. 1), та нерівномірного обминання деревини під металевими деталями (поз. 5, 6 фіг. 1), і як наслідок зменшення їх маси та підвищення надійності роботи. Задача вирішується тим, що вузли стикування елементів верхніх поясів трикутних металодерев'яних ферм виконуються у вигляді металевих деталей (поз. 5, 6 фіг. 1), що утворюють "чистий шарнір". Економічна ефективність запропонованих вузлових з'єднань елементів верхнього пояса в порівнянні з найближчим аналогом досягається застосуванням: вузлових з'єднань у вигляді "чистого шарніра"; уніфікації вузлових металевих деталей; зменшенні витрат на виготовлення елементів верхнього пояса. Вузли стикування елементів верхнього пояса трикутних металодерев'яних ферм містять: 1 верхній пояс, 2 нижній пояс, 3 розкіс (клеєна деревина), 4 розкіс (металеві кутики), 5 (деталь 1), 6 (деталь 2). Приклад конкретного виконання пояснюється на кресленні, на якому зображені вузли стикування елементів верхнього поясу трикутних металодерев'яних ферм. Джерела інформації: 1. Конструкции из дерева и пластмасс: Учеб. Пособие для студ. Вузов / Г. Н. Зубарев, Ф.А. Бойтемиров, В.М. Головина и др.; Под ред. Ю. Н. Хромца - 3-е изд., перераб. И доп. - М.: Издательский центр "Академия", 2004.-304 с., с. 204-213. 2. Кліменко В. З. Конструкції з дерева і пластмас: Підручник.: - К.: Вища шк., 2000.-304 с., с. 189-191. 3. Конструкции из дерева и пластмасс: Учебник / М. М. Гаппоев, И.М. Гуськов, Л.К. Ермоленко и др. - М.: Издательство АСВ, 2004.-440 с., с. 239-242. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Вузли стикування елементів верхнього пояса трикутних металодерев'яних ферм, що містять деталі, виготовлені з металевих листів, з'єднаних за допомогою зварних швів, які відрізняються тим, що вузли виконані у вигляді металевих деталей, що утворюють у вузлах з'єднання "чистий шарнір". 1 UA 74178 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
