Модель коректованого фільтра високих частот

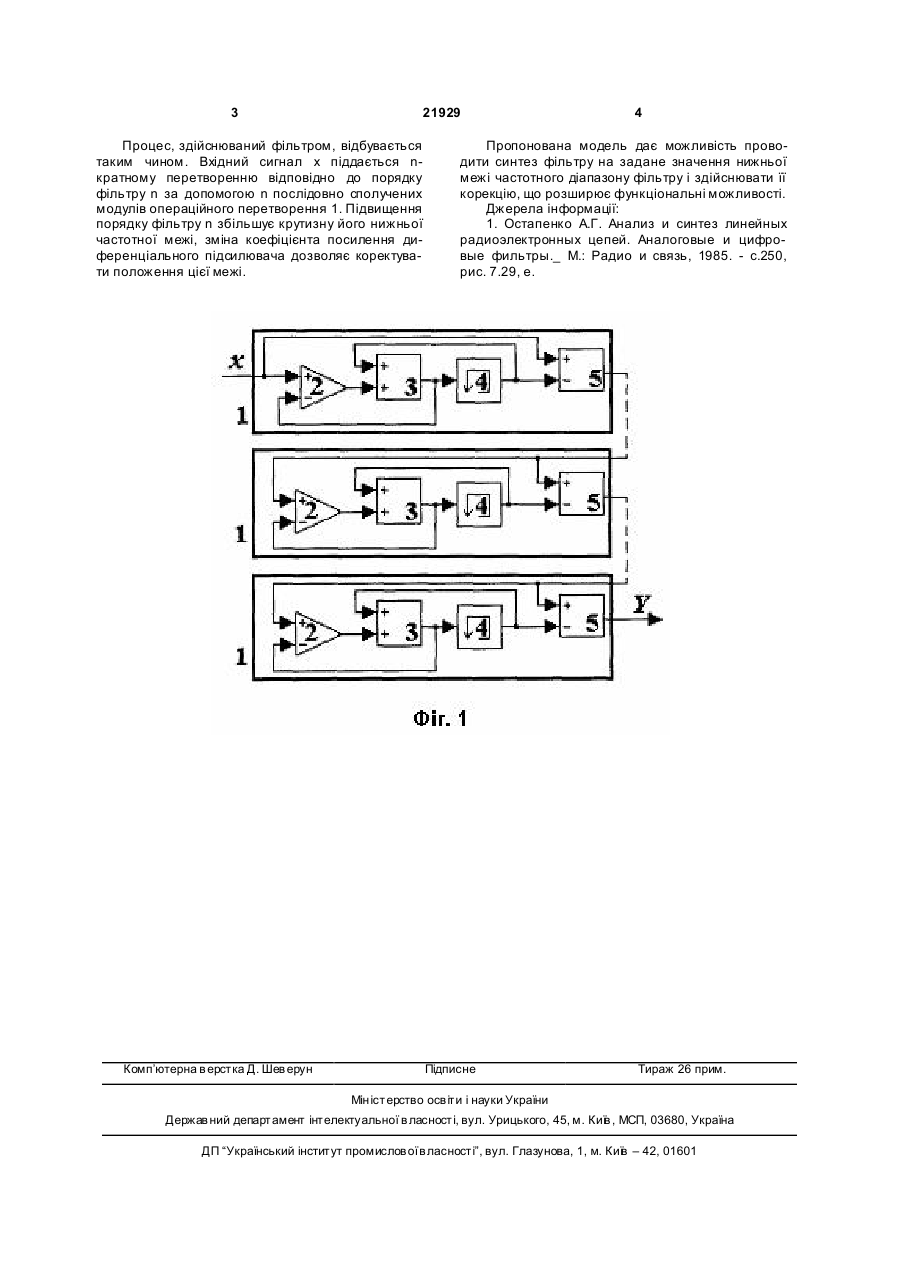

Модель коректованого фільтра високих частот з операторною дробово-раціональною передавальною функцією n тить підсилювач, суматор і елемент затримки, яка відрізняє ться тим, що введені послідовно включені модулі операційного перетворення, число яких відповідає порядку фільтра n, причому модуль операційного перетворення складається з послідовно включених диференціального підсилювача, суматора, елемента затримки, вихід якого сполучений з другим входом суматора, і пристрою порівняння вхідного сигналу з виходом елемента затримки, причому входом модуля операційного перетворення є вхід диференціального підсилювача, від’ємний вхід якого сполучений з виходом суматора, що підсумовує, а виходом модуля операційного перетворення служить вихід пристрою порівняння, на підсумовуючий вхід поданий вхідний сигнал, а від’ємний вхід сполучений з виходом елемента затримки. n æ s ö W (s ) = ç ÷ , ès+ f ø де W(s) - операторна дробово-раціональна передавальна функція, s - оператор Лапласа, n порядок фільтру, f - нижня гранична частота. Суть пропонованої моделі виражається сукупністю наступних істотних відмітних ознак: вхідний сигнал піддають n-кратному перетворенню за допомогою п послідовно включених операційних мо 21929 (11) UA дулів, що включають диференціальний підсилювач, суматор виходу ди ференціального підсилювача з сигналом затримки і пристрій порівняння вихідного сигналу елемента затримки з вхідним. На Фіг.1 є схема, пояснююча суть пропонованого винаходу. Вона містить послідовно включені модулі операційного перетворення 1, число яких відповідає порядку фільтру n. Модуль операційного перетворення 1 складається з диференціального підсилювача 2, суматора 3, елемента затримки 4 і пристрою порівняння 5. Вхідний сигнал х поданий на вхід диференціального підсилювача 2 і пристрій порівняння 5. Вихідний сигнал диференціального підсилювача 2 поданий на вхід суматора 3, другий вхід якого сполучений з виходом елемента затримки 4. Вихід суматора 3 сполучений з від’ємним входом диференціального підсилювача 2. Входом модуля операційного перетворення 1 є підсумовуючий вхід диференціального підсилювача 2. Виходом модуля операційного перетворення 1 служить вихід пристрою порівняння 5, на підсумовуючий вхід якого поданий вхідний сигнал х, а від’ємний вхід сполучений з виходом елемента затримки. (19) Модель відноситься до синтезу радіотехнічних пристроїв фільтрації сигналу і може бути використана для моделювання динамічних процесів. Відомий фільтр [1], заснований на дискретному перетворенні сигналу. Недоліком його є складність реалізації. Як прототип вибраний пат. WO03038999, ІРС H03J3/20 [TUNEABLE FILTER, 2003-05-08], що містить підсилювач, пристрій порівняння і підсумовування. Його недоліком є обмежені функціональні можливості. В основу корисної моделі поставлена задача розширення функціональних можливостей моделі з операторною дробово-раціональною передавальною функцією (13) U æ s ö W (s ) = ç ÷ , ès+ f ø де W(s) - операторна дробово-раціональна передавальна функція, s - оператор Лапласа, n - порядок фільтра, f - нижня гранична частота, що міс 2 3 21929 Процес, здійснюваний фільтром, відбувається таким чином. Вхідний сигнал х піддається nкратному перетворенню відповідно до порядку фільтру n за допомогою n послідовно сполучених модулів операційного перетворення 1. Підвищення порядку фільтру n збільшує крутизну його нижньої частотної межі, зміна коефіцієнта посилення диференціального підсилювача дозволяє коректувати положення цієї межі. Комп’ютерна в ерстка Д. Шев ерун 4 Пропонована модель дає можливість проводити синтез фільтру на задане значення нижньої межі частотного діапазону фільтру і здійснювати її корекцію, що розширює функціональні можливості. Джерела інформації: 1. Остапенко А.Г. Анализ и синтез линейных радиоэлектронных цепей. Аналоговые и цифровые фильтры._ М.: Радио и связь, 1985. - с.250, рис. 7.29, е. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
