Датчик різниці тисків

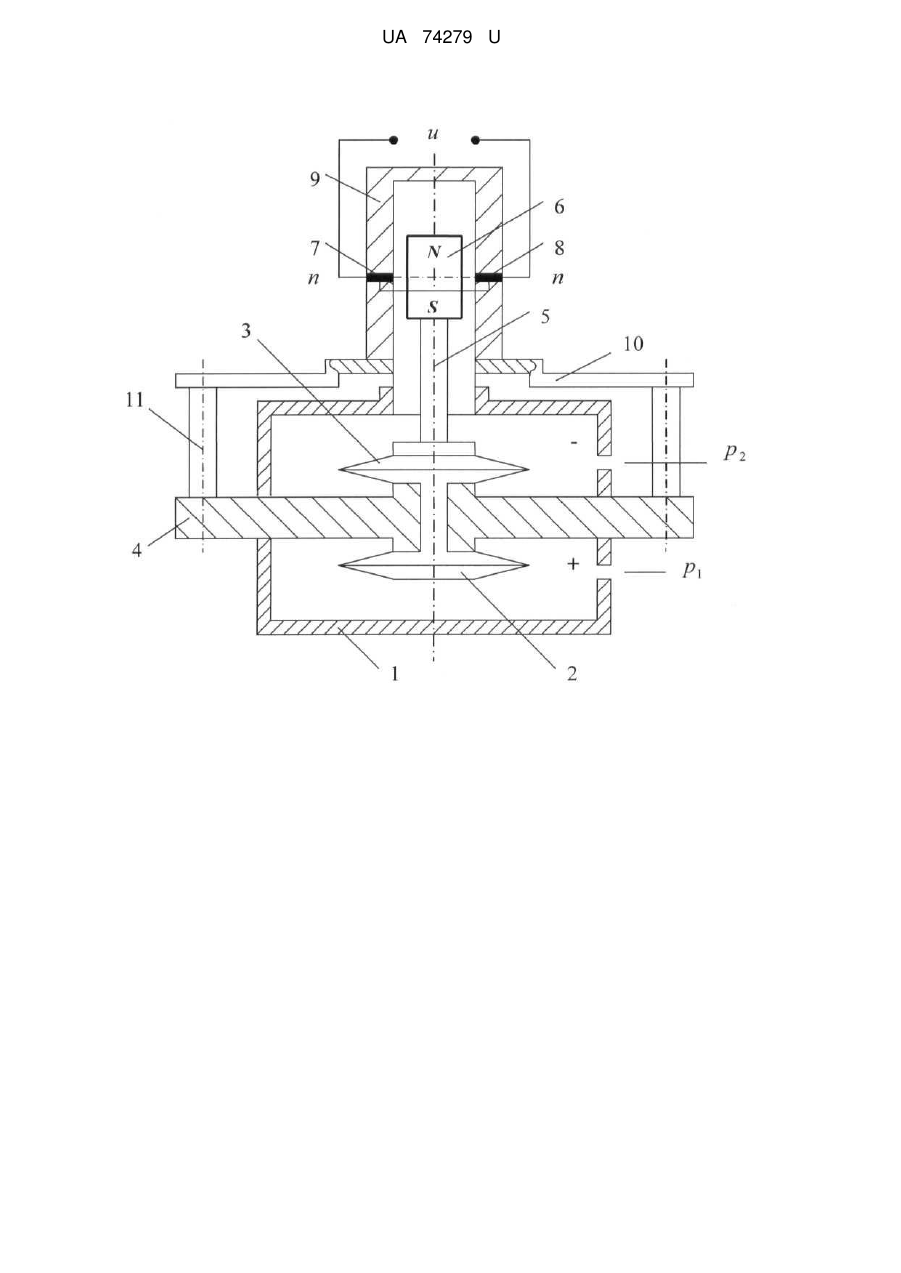

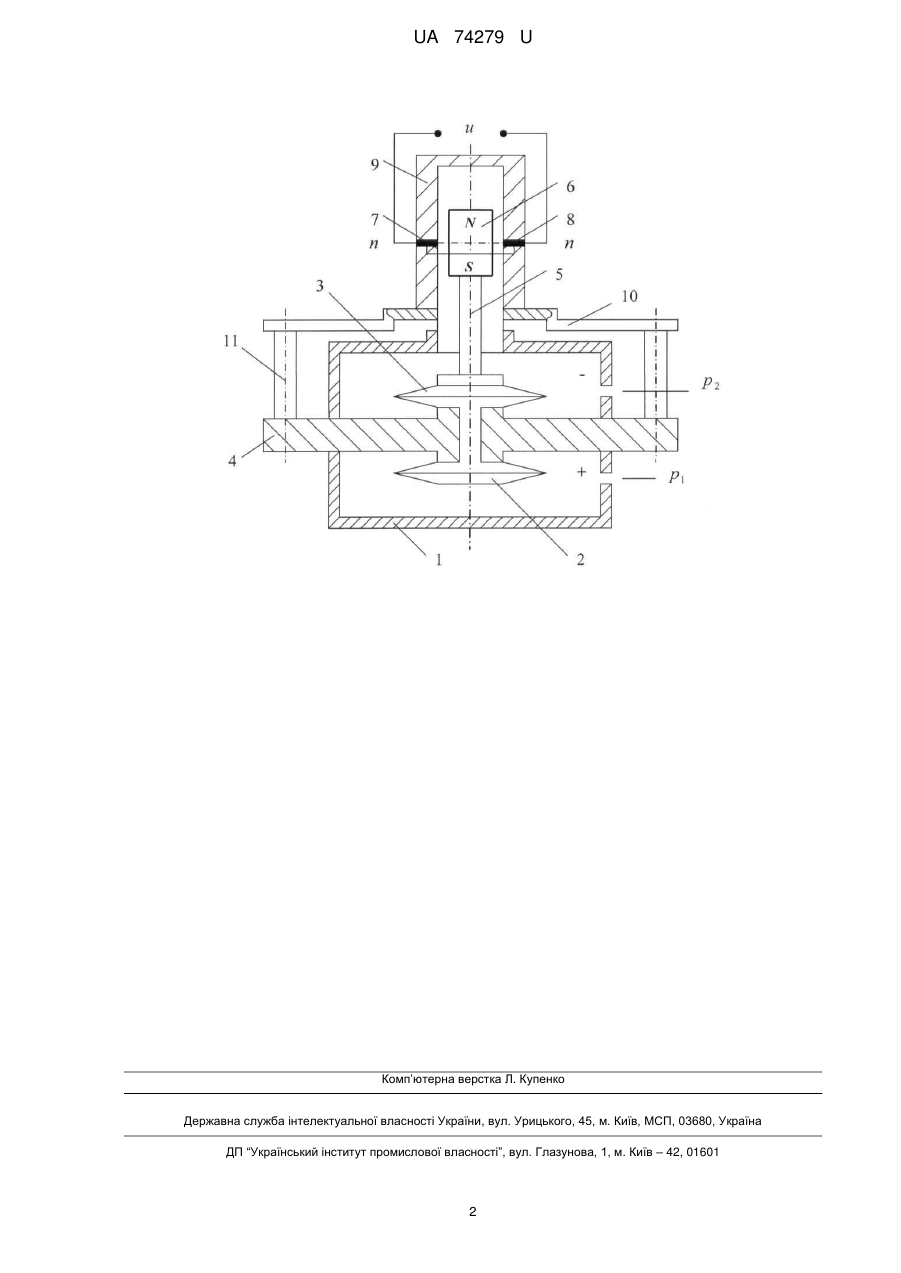

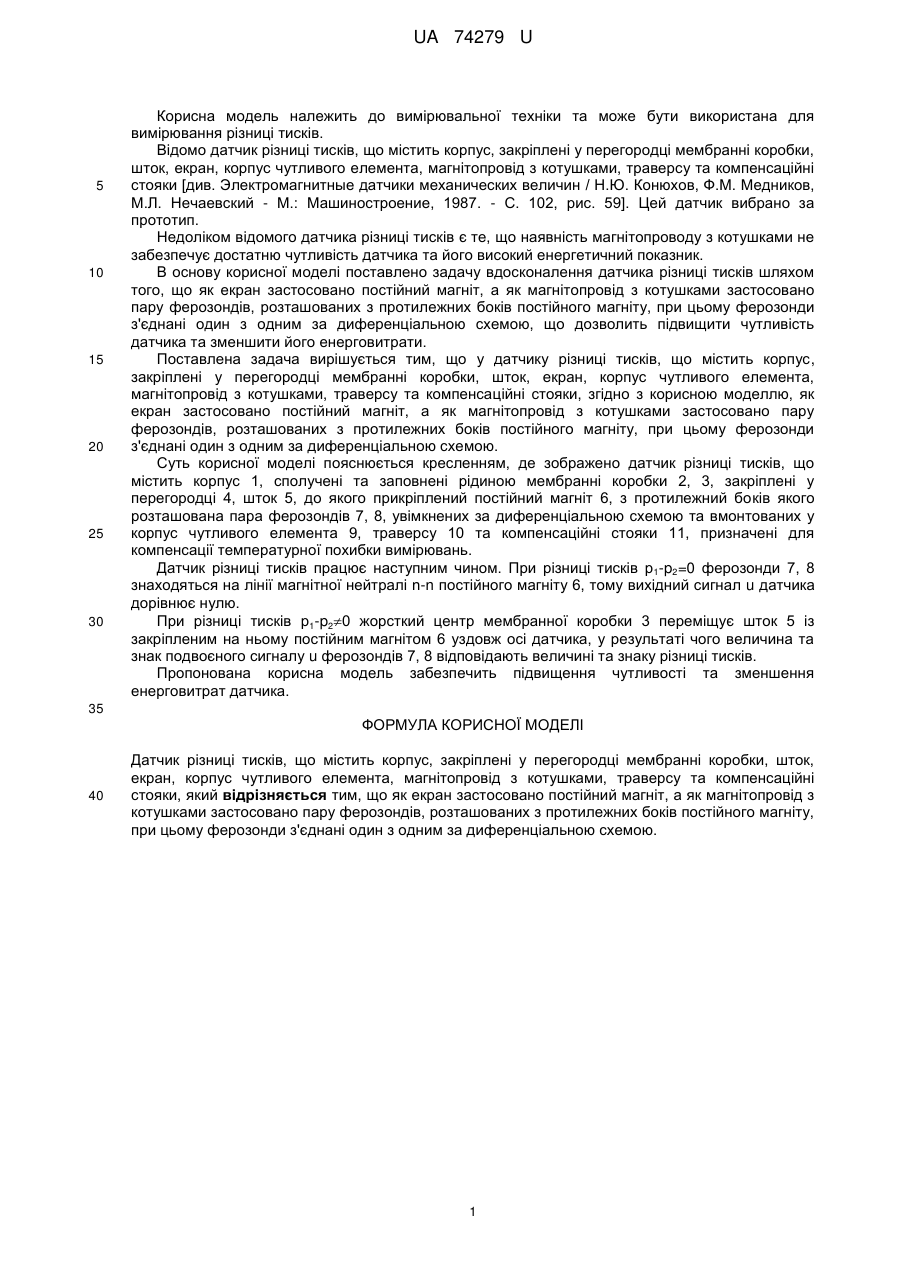

Реферат: UA 74279 U UA 74279 U 5 10 15 20 25 30 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання різниці тисків. Відомо датчик різниці тисків, що містить корпус, закріплені у перегородці мембранні коробки, шток, екран, корпус чутливого елемента, магнітопровід з котушками, траверсу та компенсаційні стояки [див. Электромагнитные датчики механических величин / Н.Ю. Конюхов, Ф.М. Медников, М.Л. Нечаевский - М.: Машиностроение, 1987. - С. 102, рис. 59]. Цей датчик вибрано за прототип. Недоліком відомого датчика різниці тисків є те, що наявність магнітопроводу з котушками не забезпечує достатню чутливість датчика та його високий енергетичний показник. В основу корисної моделі поставлено задачу вдосконалення датчика різниці тисків шляхом того, що як екран застосовано постійний магніт, а як магнітопровід з котушками застосовано пару ферозондів, розташованих з протилежних боків постійного магніту, при цьому ферозонди з'єднані один з одним за диференціальною схемою, що дозволить підвищити чутливість датчика та зменшити його енерговитрати. Поставлена задача вирішується тим, що у датчику різниці тисків, що містить корпус, закріплені у перегородці мембранні коробки, шток, екран, корпус чутливого елемента, магнітопровід з котушками, траверсу та компенсаційні стояки, згідно з корисною моделлю, як екран застосовано постійний магніт, а як магнітопровід з котушками застосовано пару ферозондів, розташованих з протилежних боків постійного магніту, при цьому ферозонди з'єднані один з одним за диференціальною схемою. Суть корисної моделі пояснюється кресленням, де зображено датчик різниці тисків, що містить корпус 1, сполучені та заповнені рідиною мембранні коробки 2, 3, закріплені у перегородці 4, шток 5, до якого прикріплений постійний магніт 6, з протилежний боків якого розташована пара ферозондів 7, 8, увімкнених за диференціальною схемою та вмонтованих у корпус чутливого елемента 9, траверсу 10 та компенсаційні стояки 11, призначені для компенсації температурної похибки вимірювань. Датчик різниці тисків працює наступним чином. При різниці тисків p1-p2=0 ферозонди 7, 8 знаходяться на лінії магнітної нейтралі n-n постійного магніту 6, тому вихідний сигнал u датчика дорівнює нулю. При різниці тисків p1-p20 жорсткий центр мембранної коробки 3 переміщує шток 5 із закріпленим на ньому постійним магнітом 6 уздовж осі датчика, у результаті чого величина та знак подвоєного сигналу u ферозондів 7, 8 відповідають величині та знаку різниці тисків. Пропонована корисна модель забезпечить підвищення чутливості та зменшення енерговитрат датчика. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Датчик різниці тисків, що містить корпус, закріплені у перегородці мембранні коробки, шток, екран, корпус чутливого елемента, магнітопровід з котушками, траверсу та компенсаційні стояки, який відрізняється тим, що як екран застосовано постійний магніт, а як магнітопровід з котушками застосовано пару ферозондів, розташованих з протилежних боків постійного магніту, при цьому ферозонди з'єднані один з одним за диференціальною схемою. 1 UA 74279 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
