Пристрій для знезараження повітря приміщень

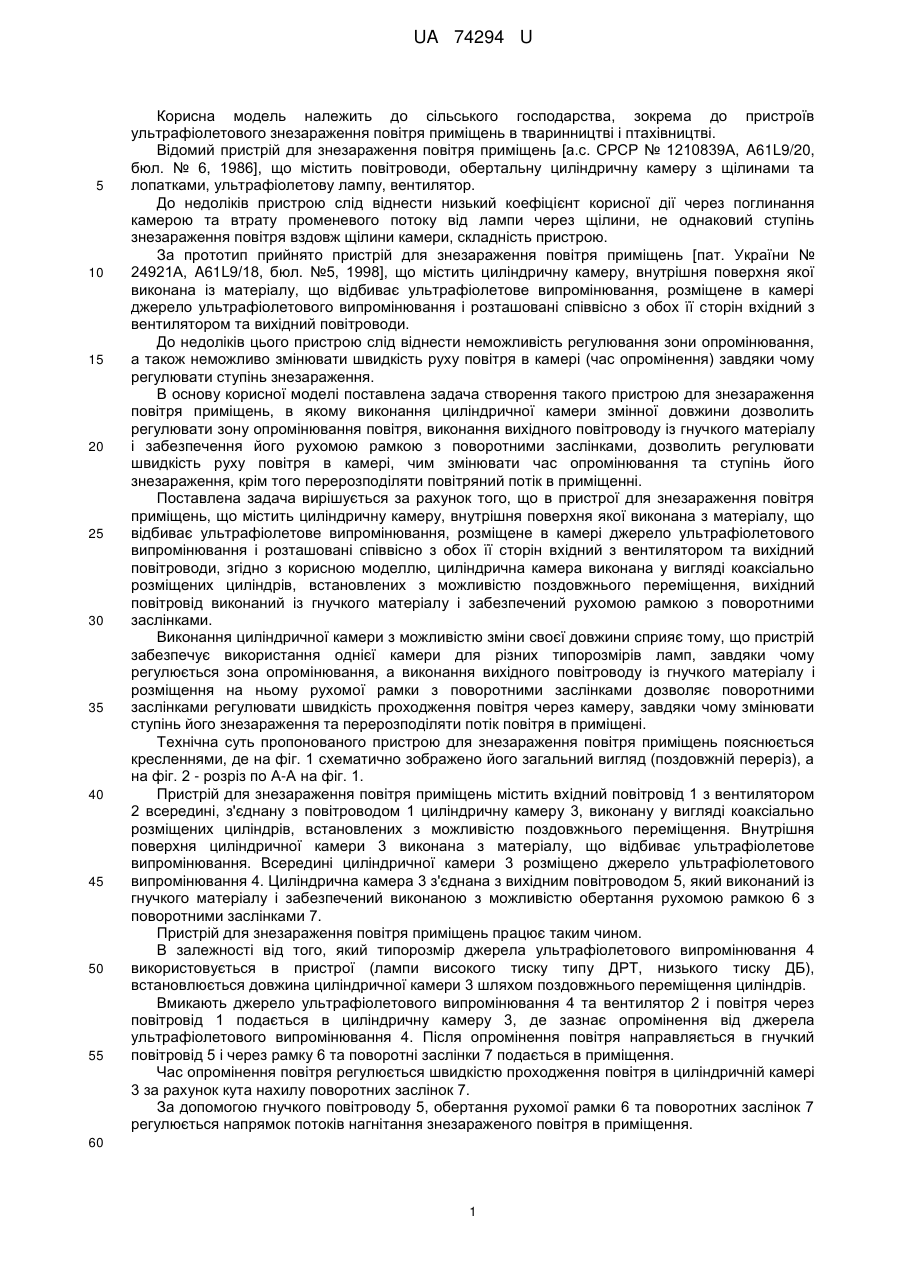

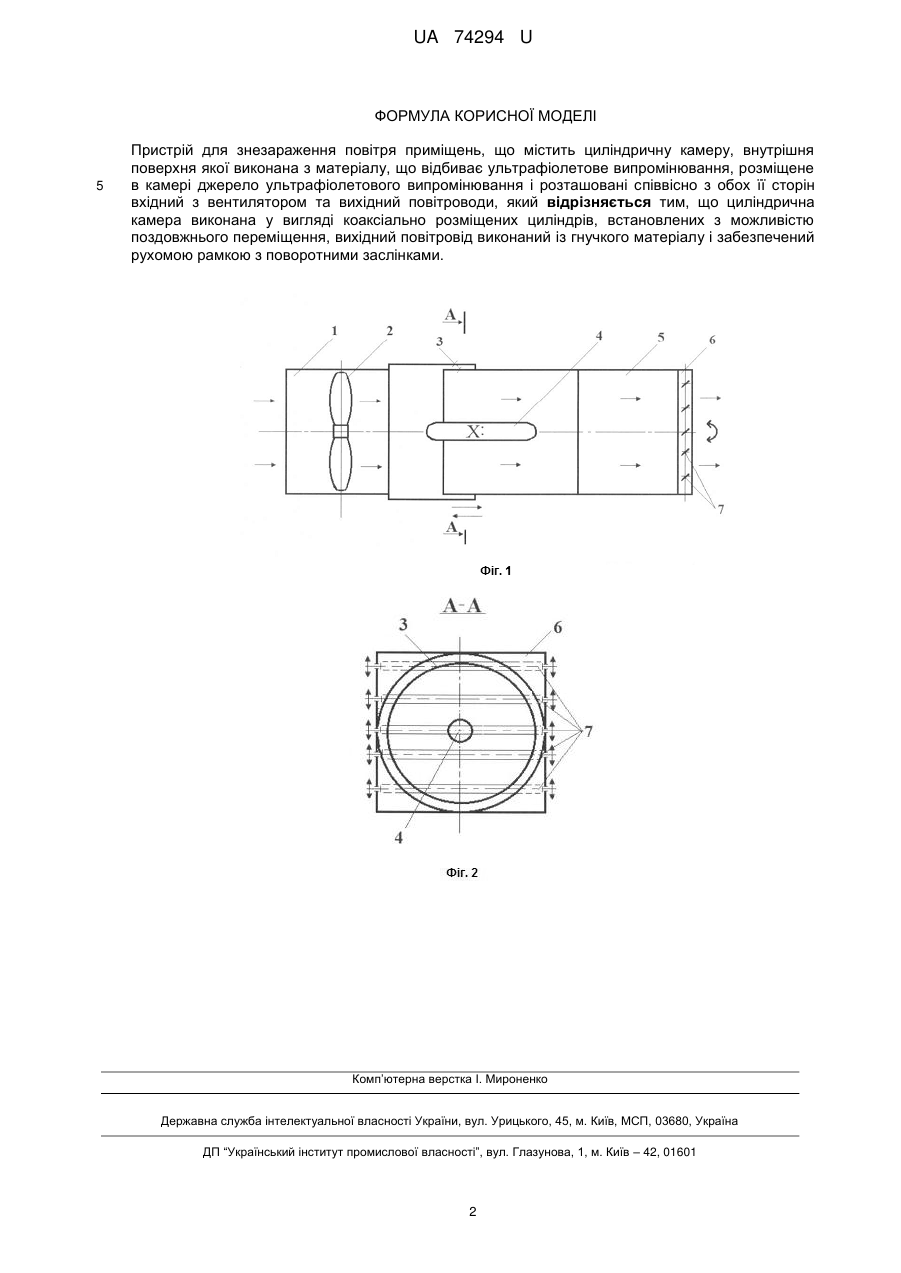

Реферат: UA 74294 U UA 74294 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства, зокрема до пристроїв ультрафіолетового знезараження повітря приміщень в тваринництві і птахівництві. Відомий пристрій для знезараження повітря приміщень [а.с. СРСР № 1210839А, A61L9/20, бюл. № 6, 1986], що містить повітроводи, обертальну циліндричну камеру з щілинами та лопатками, ультрафіолетову лампу, вентилятор. До недоліків пристрою слід віднести низький коефіцієнт корисної дії через поглинання камерою та втрату променевого потоку від лампи через щілини, не однаковий ступінь знезараження повітря вздовж щілини камери, складність пристрою. За прототип прийнято пристрій для знезараження повітря приміщень [пат. України № 24921А, A61L9/18, бюл. №5, 1998], що містить циліндричну камеру, внутрішня поверхня якої виконана із матеріалу, що відбиває ультрафіолетове випромінювання, розміщене в камері джерело ультрафіолетового випромінювання і розташовані співвісно з обох її сторін вхідний з вентилятором та вихідний повітроводи. До недоліків цього пристрою слід віднести неможливість регулювання зони опромінювання, а також неможливо змінювати швидкість руху повітря в камері (час опромінення) завдяки чому регулювати ступінь знезараження. В основу корисної моделі поставлена задача створення такого пристрою для знезараження повітря приміщень, в якому виконання циліндричної камери змінної довжини дозволить регулювати зону опромінювання повітря, виконання вихідного повітроводу із гнучкого матеріалу і забезпечення його рухомою рамкою з поворотними заслінками, дозволить регулювати швидкість руху повітря в камері, чим змінювати час опромінювання та ступінь його знезараження, крім того перерозподіляти повітряний потік в приміщенні. Поставлена задача вирішується за рахунок того, що в пристрої для знезараження повітря приміщень, що містить циліндричну камеру, внутрішня поверхня якої виконана з матеріалу, що відбиває ультрафіолетове випромінювання, розміщене в камері джерело ультрафіолетового випромінювання і розташовані співвісно з обох її сторін вхідний з вентилятором та вихідний повітроводи, згідно з корисною моделлю, циліндрична камера виконана у вигляді коаксіально розміщених циліндрів, встановлених з можливістю поздовжнього переміщення, вихідний повітровід виконаний із гнучкого матеріалу і забезпечений рухомою рамкою з поворотними заслінками. Виконання циліндричної камери з можливістю зміни своєї довжини сприяє тому, що пристрій забезпечує використання однієї камери для різних типорозмірів ламп, завдяки чому регулюється зона опромінювання, а виконання вихідного повітроводу із гнучкого матеріалу і розміщення на ньому рухомої рамки з поворотними заслінками дозволяє поворотними заслінками регулювати швидкість проходження повітря через камеру, завдяки чому змінювати ступінь його знезараження та перерозподіляти потік повітря в приміщені. Технічна суть пропонованого пристрою для знезараження повітря приміщень пояснюється кресленнями, де на фіг. 1 схематично зображено його загальний вигляд (поздовжній переріз), а на фіг. 2 - розріз по А-А на фіг. 1. Пристрій для знезараження повітря приміщень містить вхідний повітровід 1 з вентилятором 2 всередині, з'єднану з повітроводом 1 циліндричну камеру 3, виконану у вигляді коаксіально розміщених циліндрів, встановлених з можливістю поздовжнього переміщення. Внутрішня поверхня циліндричної камери 3 виконана з матеріалу, що відбиває ультрафіолетове випромінювання. Всередині циліндричної камери 3 розміщено джерело ультрафіолетового випромінювання 4. Циліндрична камера 3 з'єднана з вихідним повітроводом 5, який виконаний із гнучкого матеріалу і забезпечений виконаною з можливістю обертання рухомою рамкою 6 з поворотними заслінками 7. Пристрій для знезараження повітря приміщень працює таким чином. В залежності від того, який типорозмір джерела ультрафіолетового випромінювання 4 використовується в пристрої (лампи високого тиску типу ДРТ, низького тиску ДБ), встановлюється довжина циліндричної камери 3 шляхом поздовжнього переміщення циліндрів. Вмикають джерело ультрафіолетового випромінювання 4 та вентилятор 2 і повітря через повітровід 1 подається в циліндричну камеру 3, де зазнає опромінення від джерела ультрафіолетового випромінювання 4. Після опромінення повітря направляється в гнучкий повітровід 5 і через рамку 6 та поворотні заслінки 7 подається в приміщення. Час опромінення повітря регулюється швидкістю проходження повітря в циліндричній камері 3 за рахунок кута нахилу поворотних заслінок 7. За допомогою гнучкого повітроводу 5, обертання рухомої рамки 6 та поворотних заслінок 7 регулюється напрямок потоків нагнітання знезараженого повітря в приміщення. 60 1 UA 74294 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для знезараження повітря приміщень, що містить циліндричну камеру, внутрішня поверхня якої виконана з матеріалу, що відбиває ультрафіолетове випромінювання, розміщене в камері джерело ультрафіолетового випромінювання і розташовані співвісно з обох її сторін вхідний з вентилятором та вихідний повітроводи, який відрізняється тим, що циліндрична камера виконана у вигляді коаксіально розміщених циліндрів, встановлених з можливістю поздовжнього переміщення, вихідний повітровід виконаний із гнучкого матеріалу і забезпечений рухомою рамкою з поворотними заслінками. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
