Датчик

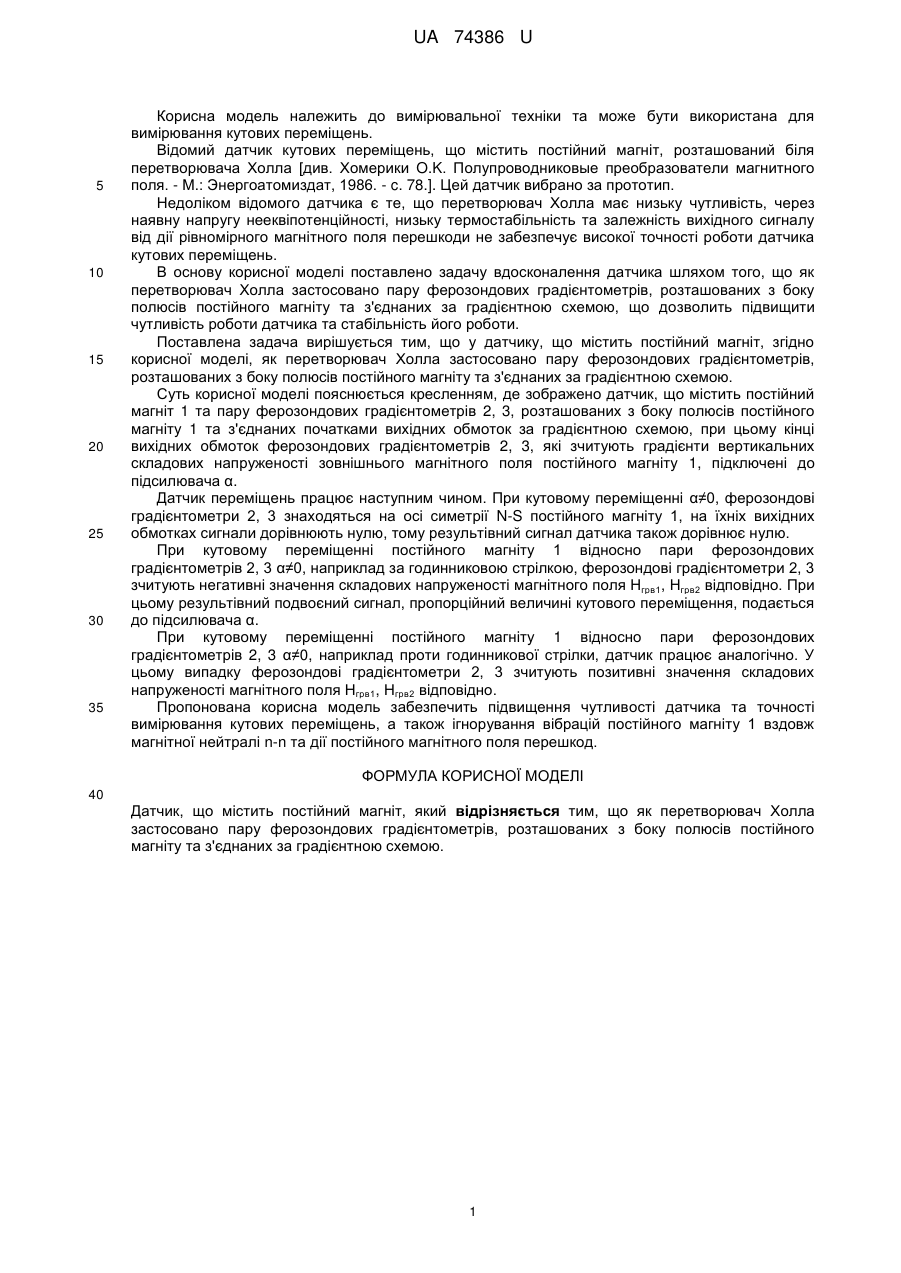

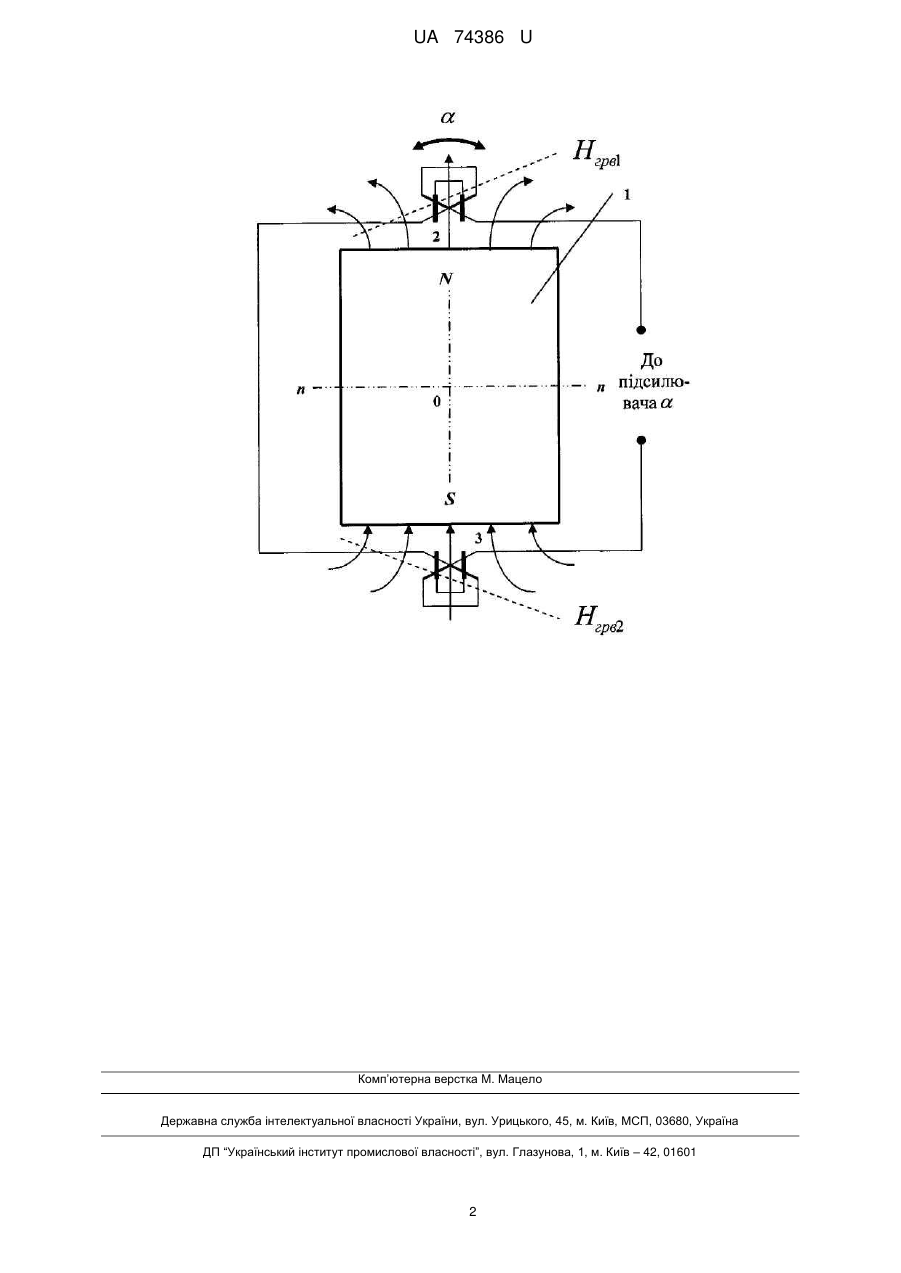

Реферат: UA 74386 U UA 74386 U 5 10 15 20 25 30 35 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання кутових переміщень. Відомий датчик кутових переміщень, що містить постійний магніт, розташований біля перетворювача Холла [див. Хомерики O.K. Полупроводниковые преобразователи магнитного поля. - М.: Энергоатомиздат, 1986. - c. 78.]. Цей датчик вибрано за прототип. Недоліком відомого датчика є те, що перетворювач Холла має низьку чутливість, через наявну напругу нееквіпотенційності, низьку термостабільність та залежність вихідного сигналу від дії рівномірного магнітного поля перешкоди не забезпечує високої точності роботи датчика кутових переміщень. В основу корисної моделі поставлено задачу вдосконалення датчика шляхом того, що як перетворювач Холла застосовано пару ферозондових градієнтометрів, розташованих з боку полюсів постійного магніту та з'єднаних за градієнтною схемою, що дозволить підвищити чутливість роботи датчика та стабільність його роботи. Поставлена задача вирішується тим, що у датчику, що містить постійний магніт, згідно корисної моделі, як перетворювач Холла застосовано пару ферозондових градієнтометрів, розташованих з боку полюсів постійного магніту та з'єднаних за градієнтною схемою. Суть корисної моделі пояснюється кресленням, де зображено датчик, що містить постійний магніт 1 та пару ферозондових градієнтометрів 2, 3, розташованих з боку полюсів постійного магніту 1 та з'єднаних початками вихідних обмоток за градієнтною схемою, при цьому кінці вихідних обмоток ферозондових градієнтометрів 2, 3, які зчитують градієнти вертикальних складових напруженості зовнішнього магнітного поля постійного магніту 1, підключені до підсилювача α. Датчик переміщень працює наступним чином. При кутовому переміщенні α≠0, ферозондові градієнтометри 2, 3 знаходяться на осі симетрії N-S постійного магніту 1, на їхніх вихідних обмотках сигнали дорівнюють нулю, тому результівний сигнал датчика також дорівнює нулю. При кутовому переміщенні постійного магніту 1 відносно пари ферозондових градієнтометрів 2, 3 α≠0, наприклад за годинниковою стрілкою, ферозондові градієнтометри 2, 3 зчитують негативні значення складових напруженості магнітного поля Нгрв1, Нгрв2 відповідно. При цьому результівний подвоєний сигнал, пропорційний величині кутового переміщення, подається до підсилювача α. При кутовому переміщенні постійного магніту 1 відносно пари ферозондових градієнтометрів 2, 3 α≠0, наприклад проти годинникової стрілки, датчик працює аналогічно. У цьому випадку ферозондові градієнтометри 2, 3 зчитують позитивні значення складових напруженості магнітного поля Нгрв1, Нгрв2 відповідно. Пропонована корисна модель забезпечить підвищення чутливості датчика та точності вимірювання кутових переміщень, а також ігнорування вібрацій постійного магніту 1 вздовж магнітної нейтралі n-n та дії постійного магнітного поля перешкод. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Датчик, що містить постійний магніт, який відрізняється тим, що як перетворювач Холла застосовано пару ферозондових градієнтометрів, розташованих з боку полюсів постійного магніту та з'єднаних за градієнтною схемою. 1 UA 74386 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
