Установка для формування деталей головних уборів об’ємно-просторової форми гідромеханічним методом

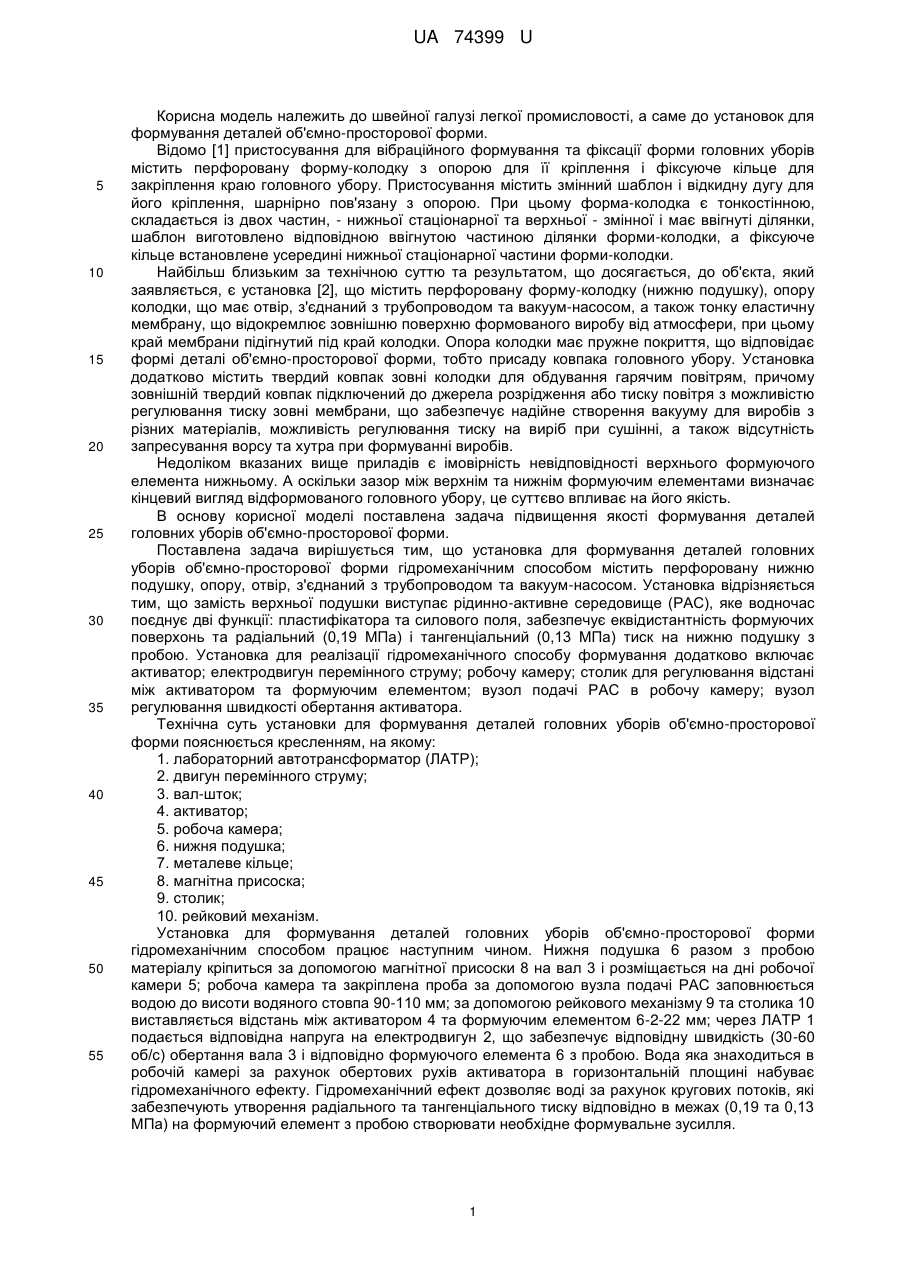

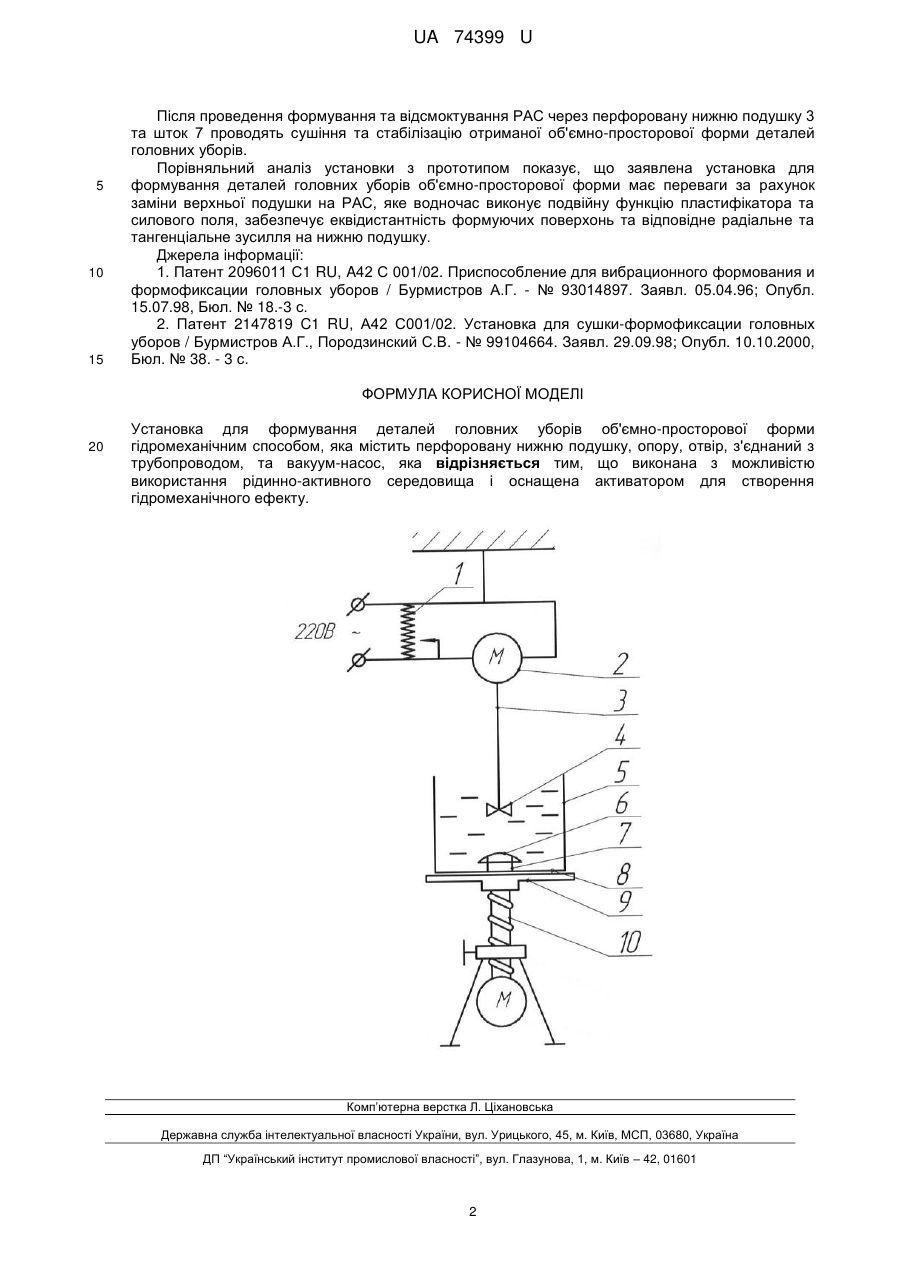

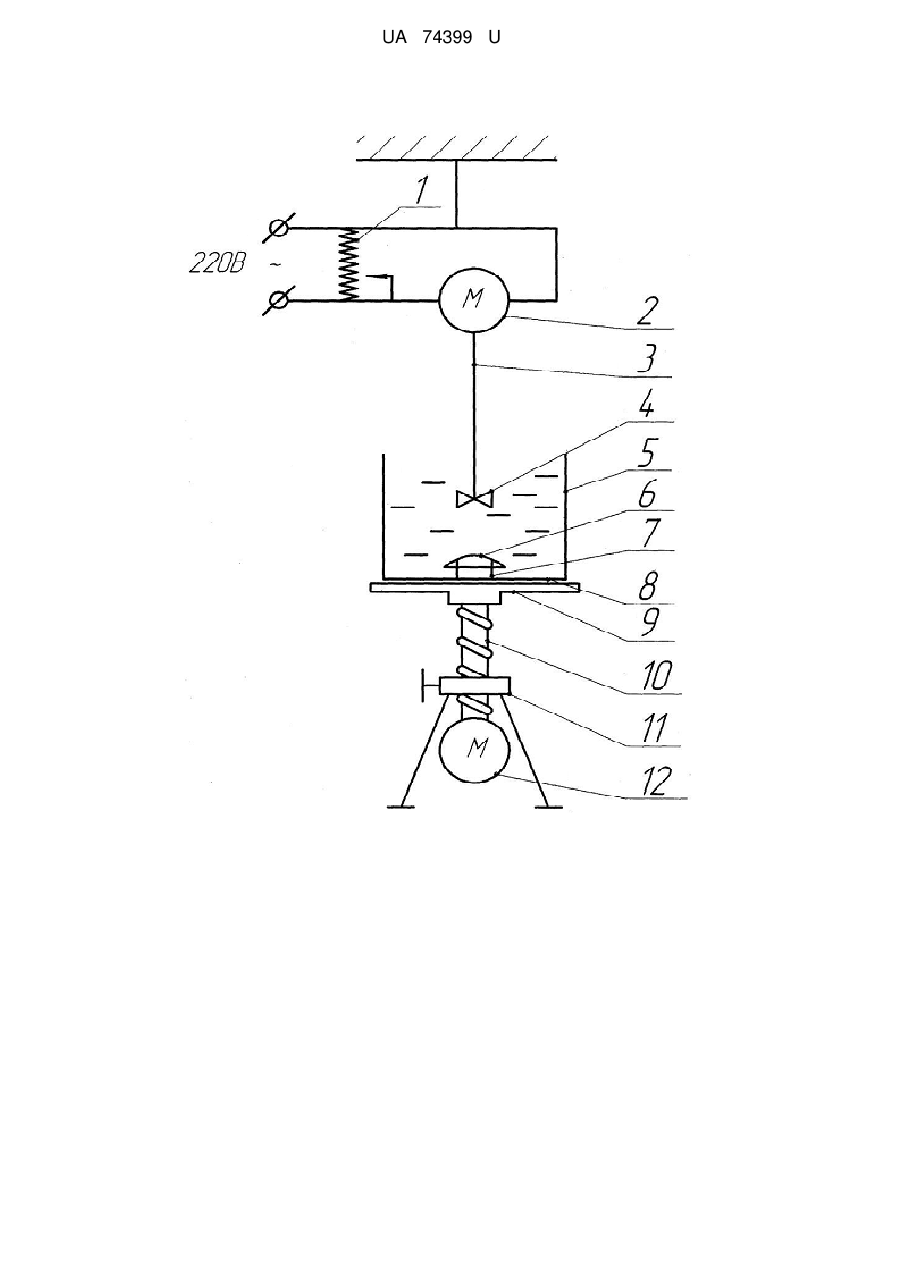

Реферат: UA 74399 U UA 74399 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до швейної галузі легкої промисловості, а саме до установок для формування деталей об'ємно-просторової форми. Відомо [1] пристосування для вібраційного формування та фіксації форми головних уборів містить перфоровану форму-колодку з опорою для її кріплення і фіксуюче кільце для закріплення краю головного убору. Пристосування містить змінний шаблон і відкидну дугу для його кріплення, шарнірно пов'язану з опорою. При цьому форма-колодка є тонкостінною, складається із двох частин, - нижньої стаціонарної та верхньої - змінної і має ввігнуті ділянки, шаблон виготовлено відповідною ввігнутою частиною ділянки форми-колодки, а фіксуюче кільце встановлене усередині нижньої стаціонарної частини форми-колодки. Найбільш близьким за технічною суттю та результатом, що досягається, до об'єкта, який заявляється, є установка [2], що містить перфоровану форму-колодку (нижню подушку), опору колодки, що має отвір, з'єднаний з трубопроводом та вакуум-насосом, а також тонку еластичну мембрану, що відокремлює зовнішню поверхню формованого виробу від атмосфери, при цьому край мембрани підігнутий під край колодки. Опора колодки має пружне покриття, що відповідає формі деталі об'ємно-просторової форми, тобто присаду ковпака головного убору. Установка додатково містить твердий ковпак зовні колодки для обдування гарячим повітрям, причому зовнішній твердий ковпак підключений до джерела розрідження або тиску повітря з можливістю регулювання тиску зовні мембрани, що забезпечує надійне створення вакууму для виробів з різних матеріалів, можливість регулювання тиску на виріб при сушінні, а також відсутність запресування ворсу та хутра при формуванні виробів. Недоліком вказаних вище приладів є імовірність невідповідності верхнього формуючого елемента нижньому. А оскільки зазор між верхнім та нижнім формуючим елементами визначає кінцевий вигляд відформованого головного убору, це суттєво впливає на його якість. В основу корисної моделі поставлена задача підвищення якості формування деталей головних уборів об'ємно-просторової форми. Поставлена задача вирішується тим, що установка для формування деталей головних уборів об'ємно-просторової форми гідромеханічним способом містить перфоровану нижню подушку, опору, отвір, з'єднаний з трубопроводом та вакуум-насосом. Установка відрізняється тим, що замість верхньої подушки виступає рідинно-активне середовище (РАС), яке водночас поєднує дві функції: пластифікатора та силового поля, забезпечує еквідистантність формуючих поверхонь та радіальний (0,19 МПа) і тангенціальний (0,13 МПа) тиск на нижню подушку з пробою. Установка для реалізації гідромеханічного способу формування додатково включає активатор; електродвигун перемінного струму; робочу камеру; столик для регулювання відстані між активатором та формуючим елементом; вузол подачі РАС в робочу камеру; вузол регулювання швидкості обертання активатора. Технічна суть установки для формування деталей головних уборів об'ємно-просторової форми пояснюється кресленням, на якому: 1. лабораторний автотрансформатор (ЛАТР); 2. двигун перемінного струму; 3. вал-шток; 4. активатор; 5. робоча камера; 6. нижня подушка; 7. металеве кільце; 8. магнітна присоска; 9. столик; 10. рейковий механізм. Установка для формування деталей головних уборів об'ємно-просторової форми гідромеханічним способом працює наступним чином. Нижня подушка 6 разом з пробою матеріалу кріпиться за допомогою магнітної присоски 8 на вал 3 і розміщається на дні робочої камери 5; робоча камера та закріплена проба за допомогою вузла подачі РАС заповнюється водою до висоти водяного стовпа 90-110 мм; за допомогою рейкового механізму 9 та столика 10 виставляється відстань між активатором 4 та формуючим елементом 6-2-22 мм; через ЛАТР 1 подається відповідна напруга на електродвигун 2, що забезпечує відповідну швидкість (30-60 об/с) обертання вала 3 і відповідно формуючого елемента 6 з пробою. Вода яка знаходиться в робочій камері за рахунок обертових рухів активатора в горизонтальній площині набуває гідромеханічного ефекту. Гідромеханічний ефект дозволяє воді за рахунок кругових потоків, які забезпечують утворення радіального та тангенціального тиску відповідно в межах (0,19 та 0,13 МПа) на формуючий елемент з пробою створювати необхідне формувальне зусилля. 1 UA 74399 U 5 10 15 Після проведення формування та відсмоктування РАС через перфоровану нижню подушку 3 та шток 7 проводять сушіння та стабілізацію отриманої об'ємно-просторової форми деталей головних уборів. Порівняльний аналіз установки з прототипом показує, що заявлена установка для формування деталей головних уборів об'ємно-просторової форми має переваги за рахунок заміни верхньої подушки на РАС, яке водночас виконує подвійну функцію пластифікатора та силового поля, забезпечує еквідистантність формуючих поверхонь та відповідне радіальне та тангенціальне зусилля на нижню подушку. Джерела інформації: 1. Патент 2096011 С1 RU, A42 С 001/02. Приспособление для вибрационного формования и формофиксации головных уборов / Бурмистров А.Г. - № 93014897. Заявл. 05.04.96; Опубл. 15.07.98, Бюл. № 18.-3 с. 2. Патент 2147819 C1 RU, А42 С001/02. Установка для сушки-формофиксации головных уборов / Бурмистров А.Г., Породзинский С.В. - № 99104664. Заявл. 29.09.98; Опубл. 10.10.2000, Бюл. № 38. - 3 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Установка для формування деталей головних уборів об'ємно-просторової форми гідромеханічним способом, яка містить перфоровану нижню подушку, опору, отвір, з'єднаний з трубопроводом, та вакуум-насос, яка відрізняється тим, що виконана з можливістю використання рідинно-активного середовища і оснащена активатором для створення гідромеханічного ефекту. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
