Стійка стелажа

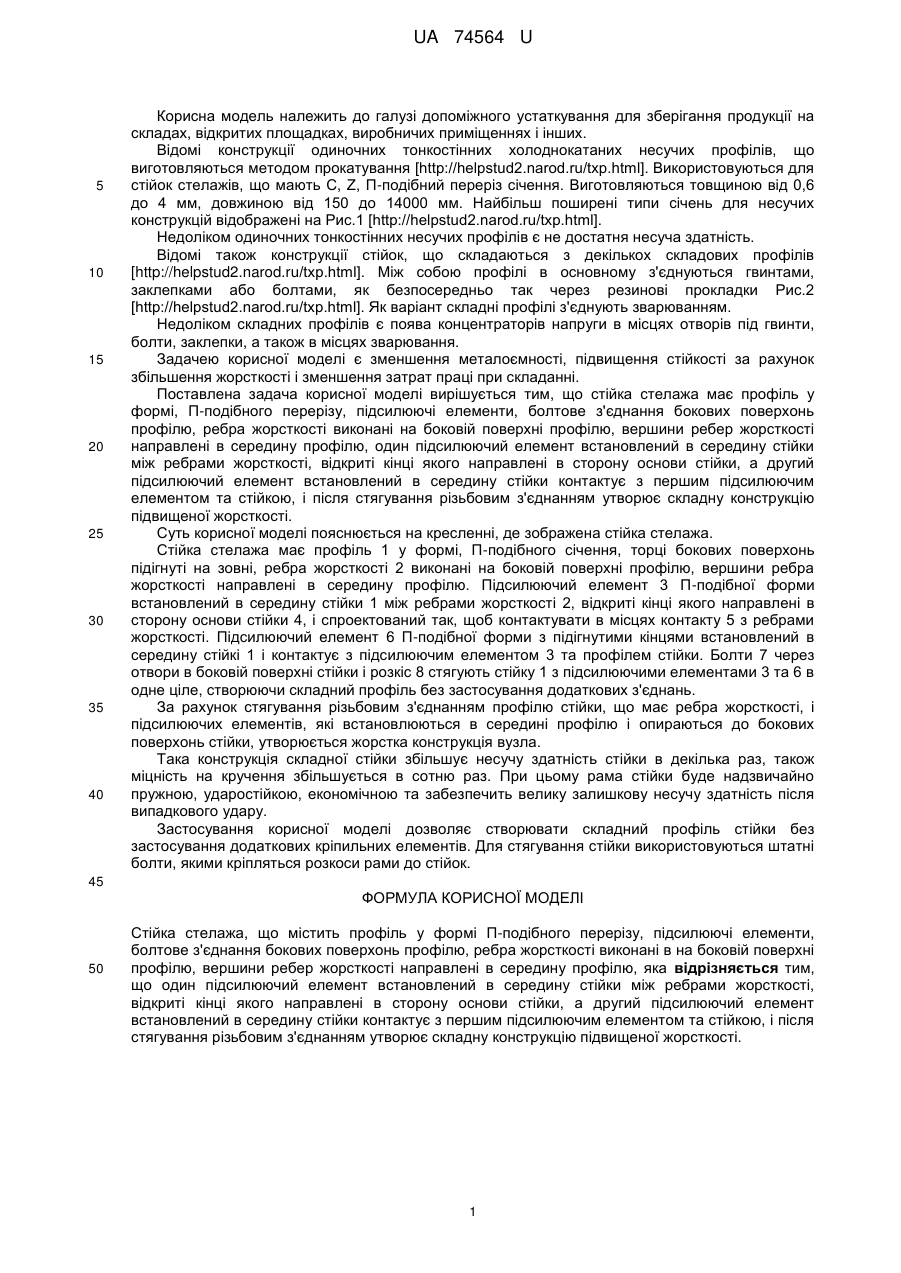

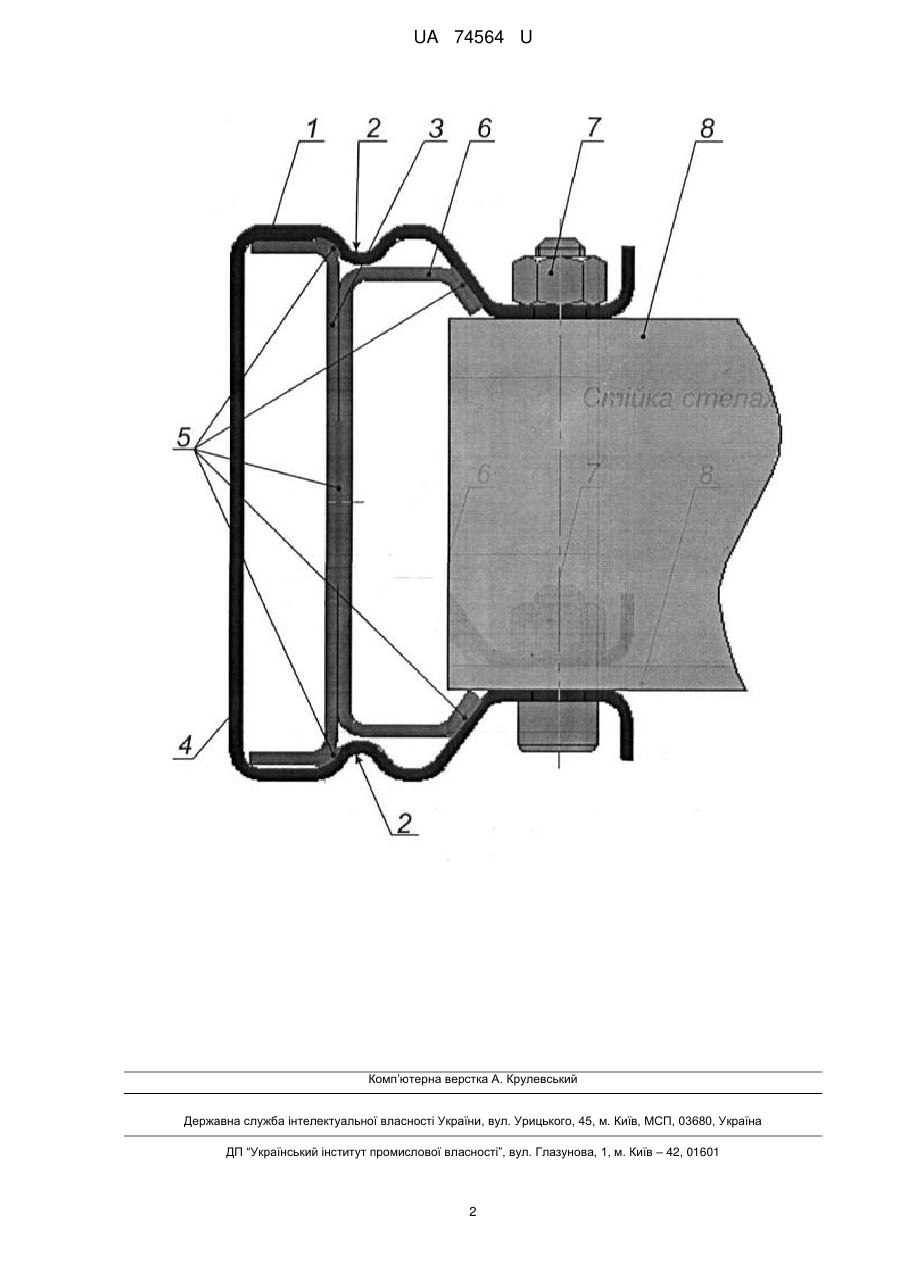

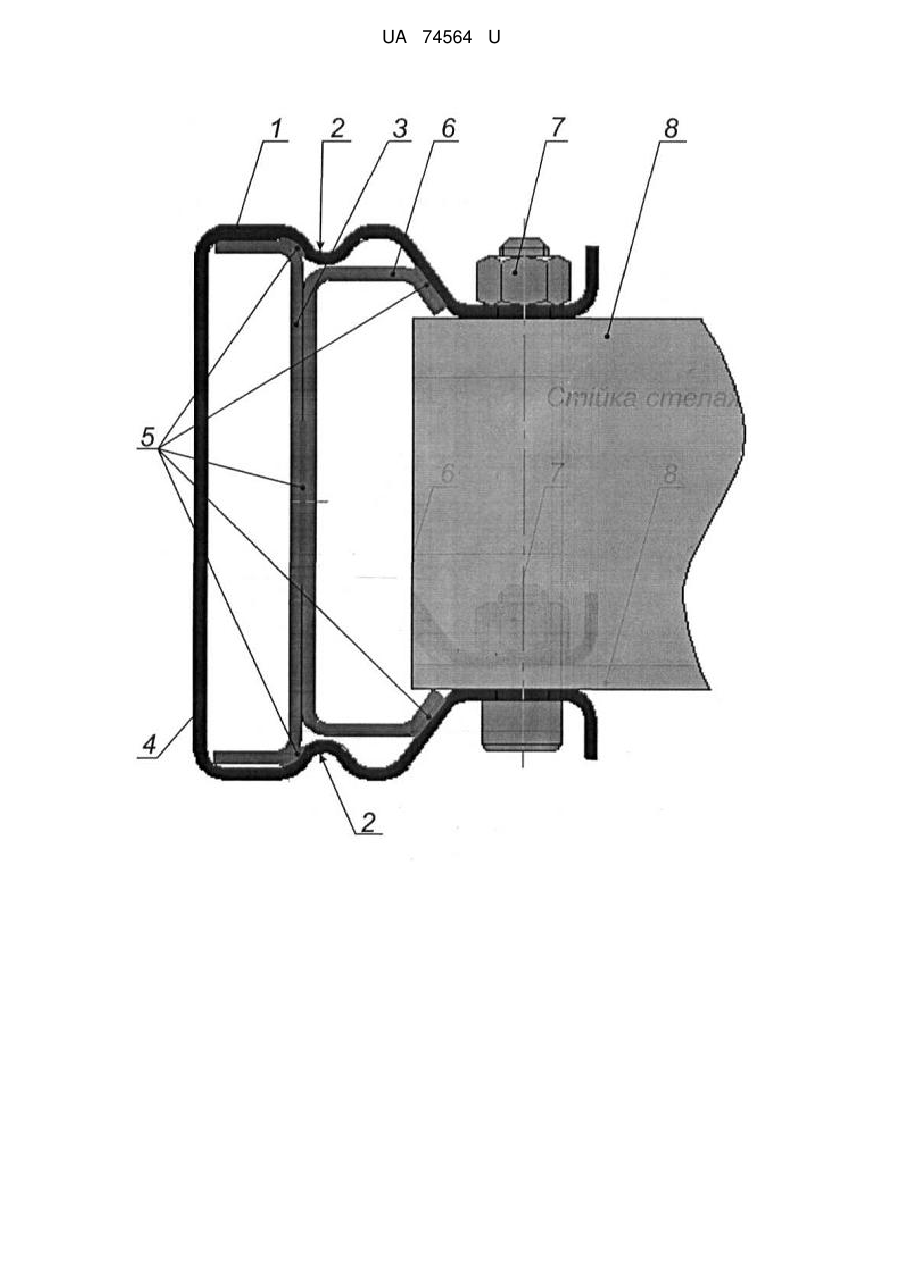

Реферат: UA 74564 U UA 74564 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі допоміжного устаткування для зберігання продукції на складах, відкритих площадках, виробничих приміщеннях і інших. Відомі конструкції одиночних тонкостінних холоднокатаних несучих профілів, що виготовляються методом прокатування [http://helpstud2.narod.ru/txp.html]. Використовуються для стійок стелажів, що мають С, Z, П-подібний переріз січення. Виготовляються товщиною від 0,6 до 4 мм, довжиною від 150 до 14000 мм. Найбільш поширені типи січень для несучих конструкцій відображені на Рис.1 [http://helpstud2.narod.ru/txp.html]. Недоліком одиночних тонкостінних несучих профілів є не достатня несуча здатність. Відомі також конструкції стійок, що складаються з декількох складових профілів [http://helpstud2.narod.ru/txp.html]. Між собою профілі в основному з'єднуються гвинтами, заклепками або болтами, як безпосередньо так через резинові прокладки Рис.2 [http://helpstud2.narod.ru/txp.html]. Як варіант складні профілі з'єднують зварюванням. Недоліком складних профілів є поява концентраторів напруги в місцях отворів під гвинти, болти, заклепки, а також в місцях зварювання. Задачею корисної моделі є зменшення металоємності, підвищення стійкості за рахунок збільшення жорсткості і зменшення затрат праці при складанні. Поставлена задача корисної моделі вирішується тим, що стійка стелажа має профіль у формі, П-подібного перерізу, підсилюючі елементи, болтове з'єднання бокових поверхонь профілю, ребра жорсткості виконані на боковій поверхні профілю, вершини ребер жорсткості направлені в середину профілю, один підсилюючий елемент встановлений в середину стійки між ребрами жорсткості, відкриті кінці якого направлені в сторону основи стійки, а другий підсилюючий елемент встановлений в середину стійки контактує з першим підсилюючим елементом та стійкою, і після стягування різьбовим з'єднанням утворює складну конструкцію підвищеної жорсткості. Суть корисної моделі пояснюється на кресленні, де зображена стійка стелажа. Стійка стелажа має профіль 1 у формі, П-подібного січення, торці бокових поверхонь підігнуті на зовні, ребра жорсткості 2 виконані на боковій поверхні профілю, вершини ребра жорсткості направлені в середину профілю. Підсилюючий елемент 3 П-подібної форми встановлений в середину стійки 1 між ребрами жорсткості 2, відкриті кінці якого направлені в сторону основи стійки 4, і спроектований так, щоб контактувати в місцях контакту 5 з ребрами жорсткості. Підсилюючий елемент 6 П-подібної форми з підігнутими кінцями встановлений в середину стійкі 1 і контактує з підсилюючим елементом 3 та профілем стійки. Болти 7 через отвори в боковій поверхні стійки і розкіс 8 стягують стійку 1 з підсилюючими елементами 3 та 6 в одне ціле, створюючи складний профіль без застосування додаткових з'єднань. За рахунок стягування різьбовим з'єднанням профілю стійки, що має ребра жорсткості, і підсилюючих елементів, які встановлюються в середині профілю і опираються до бокових поверхонь стійки, утворюється жорстка конструкція вузла. Така конструкція складної стійки збільшує несучу здатність стійки в декілька раз, також міцність на кручення збільшується в сотню раз. При цьому рама стійки буде надзвичайно пружною, ударостійкою, економічною та забезпечить велику залишкову несучу здатність після випадкового удару. Застосування корисної моделі дозволяє створювати складний профіль стійки без застосування додаткових кріпильних елементів. Для стягування стійки використовуються штатні болти, якими кріпляться розкоси рами до стійок. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Стійка стелажа, що містить профіль у формі П-подібного перерізу, підсилюючі елементи, болтове з'єднання бокових поверхонь профілю, ребра жорсткості виконані в на боковій поверхні профілю, вершини ребер жорсткості направлені в середину профілю, яка відрізняється тим, що один підсилюючий елемент встановлений в середину стійки між ребрами жорсткості, відкриті кінці якого направлені в сторону основи стійки, а другий підсилюючий елемент встановлений в середину стійки контактує з першим підсилюючим елементом та стійкою, і після стягування різьбовим з'єднанням утворює складну конструкцію підвищеної жорсткості. 1 UA 74564 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
