Водонепроникний світильник з флуоресцентними лампами з інтегрованим рефлектором, придатним для спрямування потоку світла

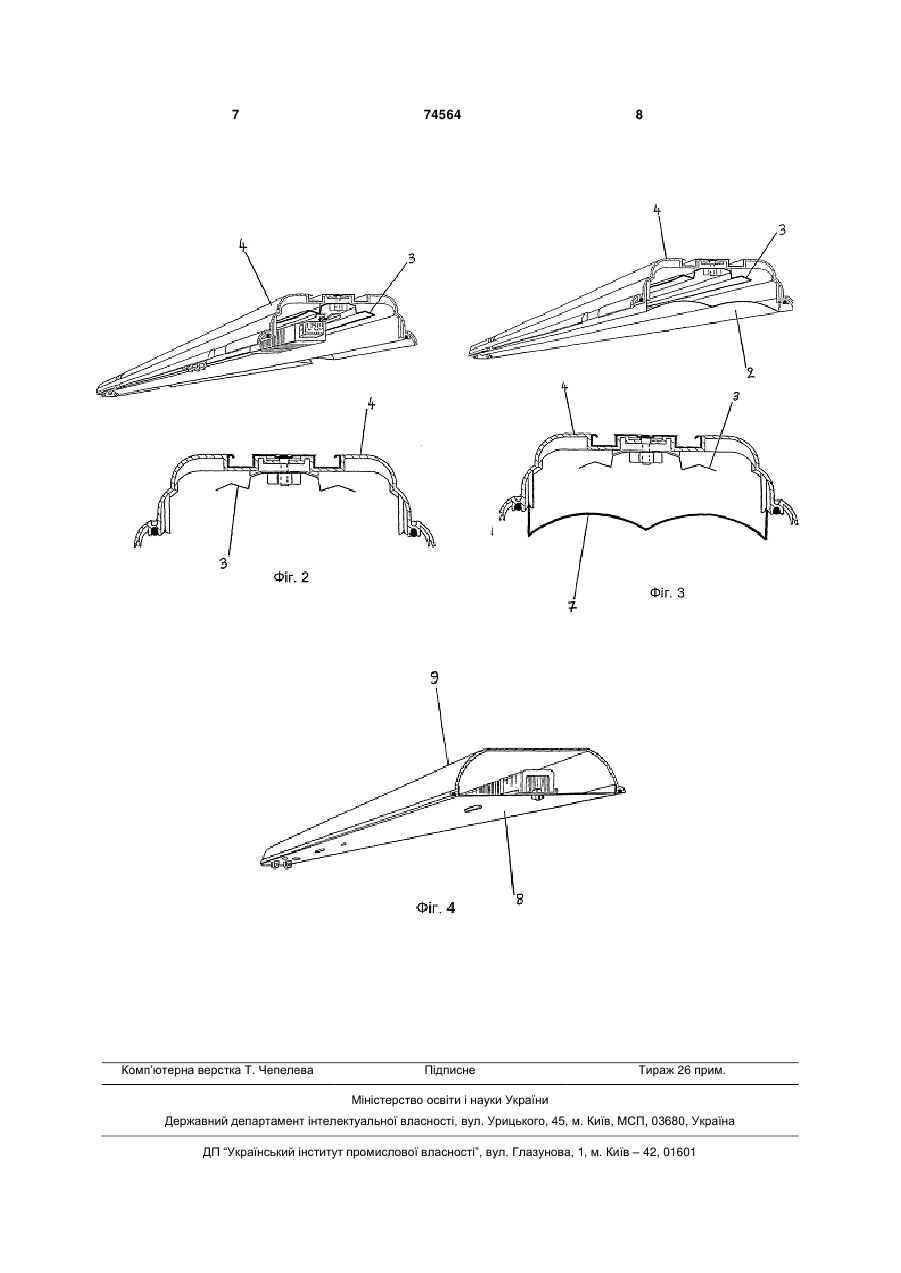

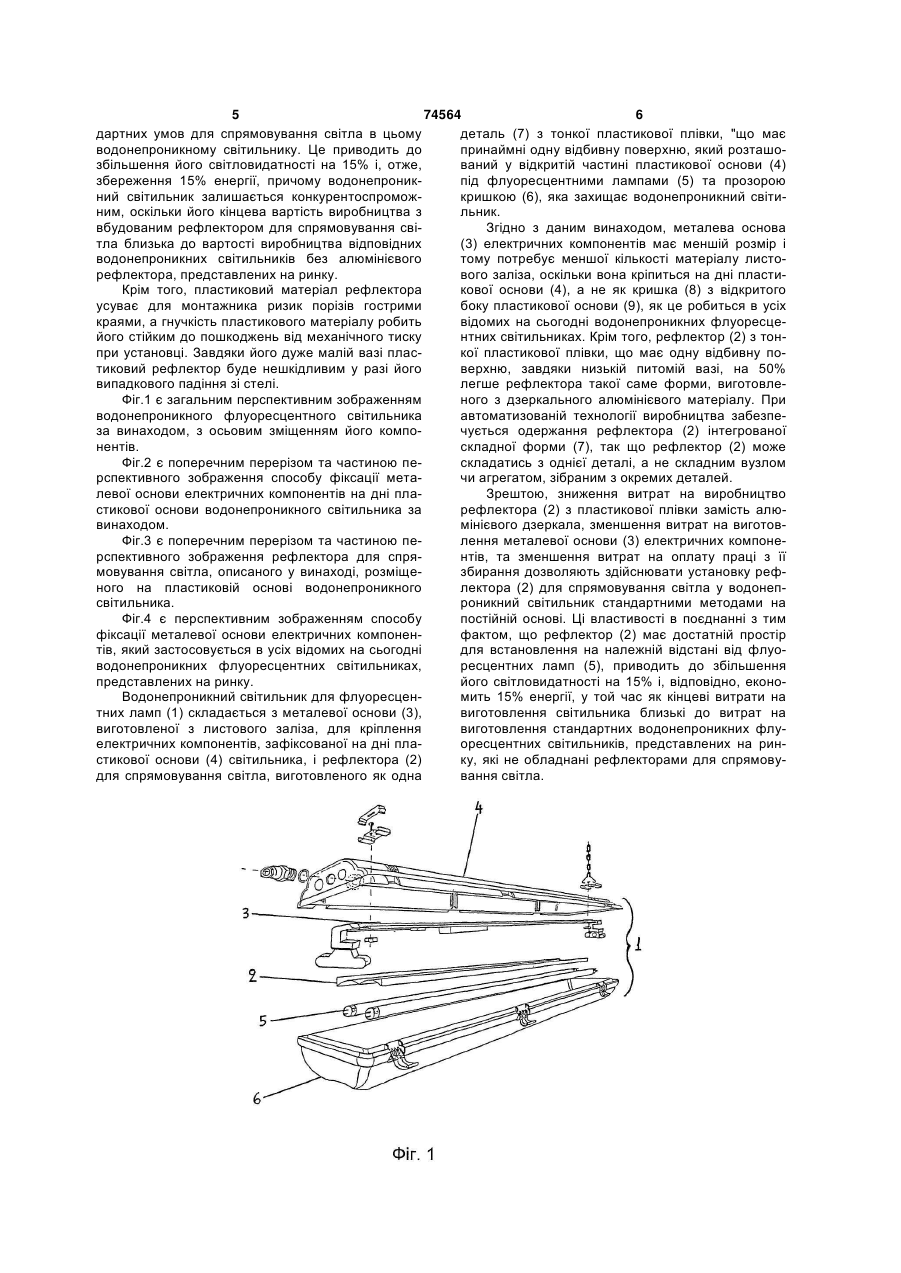

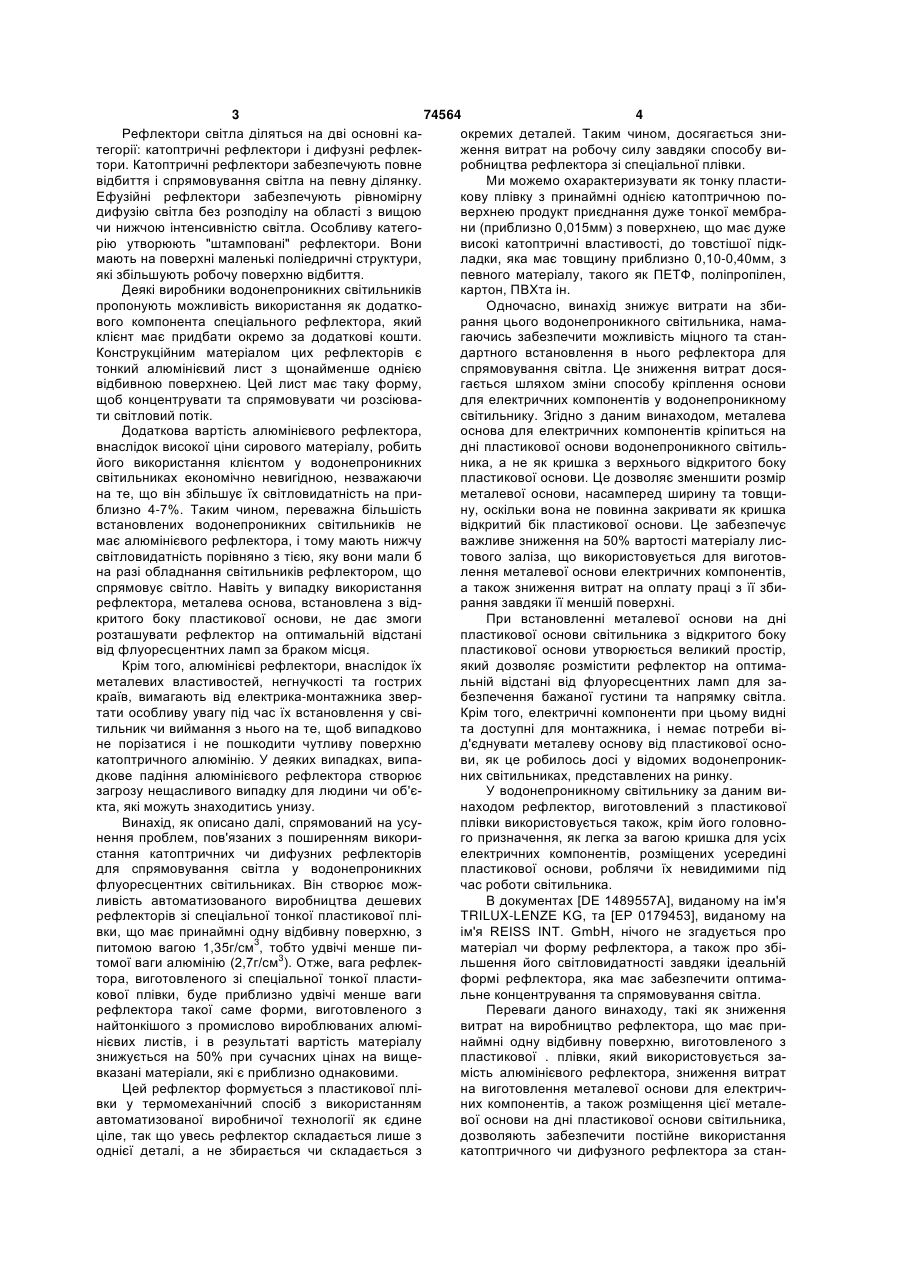

Водонепроникний світильник (1) з флуоресцентними лампами з інтегрованим рефлектором (7), виконаним як єдине ціле, причому водонепроникний світильник (1) містить металеву основу (3) для електричних компонентів, зафіксовану на дні пластикової основи (4) водонепроникного світильника (1), який відрізняється тим, що інтегрований рефлектор (7) виготовлений шляхом автоматичного термомеханічного формування пластичної плівки з принаймні однією відбивною поверхнею, та згаданий інтегрований рефлектор (7) пристосований для концентрування світла, випромінюваного флуоресцентними лампами. Даний винахід стосується водонепроникного та пилонепроникного світильника (тут та надалі водонепроникний світильник), який має вбудований рефлектор для концентрування та спрямовування світла, що випромінюється флуоресцентними лампами, таким чином, щоб підвищити світловидатність світильника. Водонепроникні світильники, наявні зараз на ринку, складаються з пластикової основи, яка кріпиться на стелі чи стіні, металевої основи (піддона) для кріплення електричних компонентів, та прозорого розсіючого ковпака, який, будучи належним чином приєднаним до пластикової основи, герметично закриває світильник і не дає рідинам чи твердим частинкам проникнути усередину світильника. Металева основа для кріплення електричних компонентів, яку встановлюють у сучасні водонепроникні світильники, викрашена у білий колір і є переважно залізною пластиною, на яку кріпляться усі електричні деталі світильника. Цей металевий піддон розміщують з відкритого боку пластикової основи у такий спосіб, щоб електричні деталі знаходились у внутрішній її частині, а розмір піддону визначають таким чином, щоб він виконував роль кришки, що закриває відкриту частину основи. Для кріплення електричних компонентів на поверхні металевого піддону необхідно, щоб піддон був виготовлений з міцного матеріалу, такого як листове залізо. Крім того, для фіксації електричних компонентів на піддоні треба, щоб його поверхня була саме плоскою, а не будь-якої іншої форми. Плоска та пофарбована в білий колір поверхня металевого піддону має низький ступінь ефузійного відбиття світла і не має змоги концентрувати та спрямовувати світло в напрямку ділянки, яка має бути освітлена. Деякі з раніше відомих виробників, такі як TRILUX-LENZE KG, з посиланням на документ [DE 1489557A від 20-2-1969], та REISS INT. GmbH, з посиланням на документ [ЕР 0179453 від 30-41986], розміщують металеву основу на дні пластикової основи з метою одержання функціональних переваг, що не включають як головну мету та головну ознаку використання конкретного рефлектора, придатного для спрямовування світлового потоку. Ці виробники використовують рефлектор у своїх світильниках, але вони не заявляють у своїх документах конкретний вид матеріалу або форму, в якій виготовлений цей рефлектор. (19) UA (11) 74564 (13) C2 (21) 2002064879 (22) 22.03.2001 (24) 16.01.2006 (86) PCT/GR01/00013, 22.03.2001 (31) 20000100097 (32) 24.03.2000 (33) GR (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Паравантсос Антоніос , GR (73) ПІЛУКС ЕНД ДАНПЕКС А.Г., GR (56) DE, 1489557, A, 20.02.1969 EP, 0179453, A, 30.04.1986 3 74564 4 Рефлектори світла діляться на дві основні каокремих деталей. Таким чином, досягається знитегорії: катоптричні рефлектори і дифузні рефлекження витрат на робочу силу завдяки способу витори. Катоптричні рефлектори забезпечують повне робництва рефлектора зі спеціальної плівки. відбиття і спрямовування світла на певну ділянку. Ми можемо охарактеризувати як тонку пластиЕфузійні рефлектори забезпечують рівномірну кову плівку з принаймні однією катоптричною подифузію світла без розподілу на області з вищою верхнею продукт приєднання дуже тонкої мембрачи нижчою інтенсивністю світла. Особливу категони (приблизно 0,015мм) з поверхнею, що має дуже рію утворюють "штамповані" рефлектори. Вони високі катоптричні властивості, до товстішої підкмають на поверхні маленькі поліедричні структури, ладки, яка має товщину приблизно 0,10-0,40мм, з які збільшують робочу поверхню відбиття. певного матеріалу, такого як ПЕТФ, поліпропілен, Деякі виробники водонепроникних світильників картон, ПВХта ін. пропонують можливість використання як додаткоОдночасно, винахід знижує витрати на збивого компонента спеціального рефлектора, який рання цього водонепроникного світильника, намаклієнт має придбати окремо за додаткові кошти. гаючись забезпечити можливість міцного та станКонструкційним матеріалом цих рефлекторів є дартного встановлення в нього рефлектора для тонкий алюмінієвий лист з щонайменше однією спрямовування світла. Це зниження витрат досявідбивноюповерхнею. Цей лист має таку форму, гається шляхом зміни способу кріплення основи щоб концентрувати та спрямовувати чи розсіювадля електричних компонентів у водонепроникному ти світловий потік. світильнику. Згідно з даним винаходом, металева Додаткова вартість алюмінієвого рефлектора, основа для електричних компонентів кріпиться на внаслідок високої ціни сирового матеріалу, робить дні пластикової основи водонепроникного світильйого використання клієнтом у водонепроникних ника, а не як кришка з верхнього відкритого боку світильниках економічно невигідною, незважаючи пластикової основи. Це дозволяє зменшити розмір на те, що він збільшує їх світловидатність на приметалевої основи, насамперед ширину та товщиблизно 4-7%. Таким чином, переважна більшість ну, оскільки вона не повинна закривати як кришка встановлених водонепроникних світильників не відкритий бік пластикової основи. Це забезпечує має алюмінієвого рефлектора, і тому мають нижчу важливе зниження на 50% вартості матеріалу лиссвітловидатність порівняно з тією, яку вони мали б тового заліза, що використовується для виготовна разі обладнання світильників рефлектором, що лення металевої основи електричних компонентів, спрямовує світло. Навіть у випадку використання а також зниження витрат на оплату праці з її збирефлектора, металева основа, встановлена з відрання завдяки її меншій поверхні. критого боку пластикової основи, не дає змоги При встановленні металевої основи на дні розташувати рефлектор на оптимальній відстані пластикової основи світильника з відкритого боку від флуоресцентних ламп за браком місця. пластикової основи утворюється великий простір, Крім того, алюмінієві рефлектори, внаслідок їх який дозволяє розмістити рефлектор на оптимаметалевих властивостей, негнучкості та гострих льній відстані від флуоресцентних ламп для закраїв, вимагають від електрика-монтажника звербезпечення бажаної густини та напрямку світла. тати особливу увагу під час їх встановлення у свіКрім того, електричні компоненти при цьому видні тильник чи виймання з нього на те, щоб випадково та доступні для монтажника, і немає потреби віне порізатися і не пошкодити чутливу поверхню д'єднувати металеву основу від пластикової оснокатоптричного алюмінію. У деяких випадках, випави, як це робилось досі у відомих водонепроникдкове падіння алюмінієвого рефлектора створює них світильниках, представлених на ринку. загрозу нещасливого випадку для людини чи об'єУ водонепроникному світильнику за даним викта, які можуть знаходитись унизу. находом рефлектор, виготовлений з пластикової Винахід, як описано далі, спрямований на усуплівки використовується також, крім його головнонення проблем, пов'язаних з поширенням викориго призначення, як легка за вагою кришка для усіх стання катоптричних чи дифузних рефлекторів електричних компонентів, розміщених усередині для спрямовування світла у водонепроникних пластикової основи, роблячи їх невидимими під флуоресцентних світильниках. Він створює можчас роботи світильника. ливість автоматизованого виробництва дешевих В документах [DE 1489557A], виданому на ім'я рефлекторів зі спеціальної тонкої пластикової пліTRILUX-LENZE KG, та [ЕР 0179453], виданому на вки, що має принаймні одну відбивну поверхню, з ім'я REISS INT. GmbH, нічого не згадується про питомою вагою 1,35г/см3, тобто удвічі менше пиматеріал чи форму рефлектора, а також про збітомої ваги алюмінію (2,7г/см3). Отже, вага рефлекльшення його світловидатності завдяки ідеальній тора, виготовленого зі спеціальної тонкої пластиформі рефлектора, яка має забезпечити оптимакової плівки, буде приблизно удвічі менше ваги льне концентрування та спрямовування світла. рефлектора такої саме форми, виготовленого з Переваги даного винаходу, такі як зниження найтонкішого з промислово вироблюваних алюмівитрат на виробництво рефлектора, що має принієвих листів, і в результаті вартість матеріалу наймні одну відбивну поверхню, виготовленого з знижується на 50% при сучасних цінах на вищепластикової . плівки, який використовується завказані матеріали, які є приблизно однаковими. мість алюмінієвого рефлектора, зниження витрат Цей рефлектор формується з пластикової пліна виготовлення металевої основи для електричвки у термомеханічний спосіб з використанням них компонентів, а також розміщення цієї металеавтоматизованої виробничої технології як єдине вої основи на дні пластикової основи світильника, ціле, так що увесь рефлектор складається лише з дозволяють забезпечити постійне використанняоднієї деталі, а не збирається чи складається з катоптричного чи дифузного рефлектора за стан 5 74564 6 дартних умов для спрямовування світла в цьому деталь (7) з тонкої пластикової плівки, "що має водонепроникному світильнику. Це приводить до принаймні одну відбивну поверхню, який розташозбільшення його світловидатності на 15% і, отже, ваний у відкритій частині пластикової основи (4) збереження 15% енергії, причому водонепроникпід флуоресцентними лампами (5) та прозорою ний світильник залишається конкурентоспроможкришкою (6), яка захищає водонепроникний світиним, оскільки його кінцева вартість виробництва з льник. вбудованим рефлектором для спрямовування свіЗгідно з даним винаходом, металева основа тла близька до вартості виробництва відповідних (3) електричних компонентів має меншій розмір і водонепроникних світильників без алюмінієвого тому потребує меншої кількості матеріалу листорефлектора, представлених на ринку. вого заліза, оскільки вона кріпиться на дні пластиКрім того, пластиковий матеріал рефлектора кової основи (4), а не як кришка (8) з відкритого усуває для монтажника ризик порізів гострими боку пластикової основи (9), як це робиться в усіх краями, а гнучкість пластикового матеріалу робить відомих на сьогодні водонепроникних флуоресцейого стійким до пошкоджень від механічного тиску нтних світильниках. Крім того, рефлектор (2) з тонпри установці. Завдяки його дуже малій вазі пласкої пластикової плівки, що має одну відбивну потиковий рефлектор буде нешкідливим у разі його верхню, завдяки низькій питомій вазі, на 50% випадкового падіння зі стелі. легше рефлектора такої саме форми, виготовлеФіг.1 є загальним перспективним зображенням ного з дзеркального алюмінієвого матеріалу. При водонепроникного флуоресцентного світильника автоматизованій технології виробництва забезпеза винаходом, з осьовим зміщенням його компочується одержання рефлектора (2) інтегрованої нентів. складної форми (7), так що рефлектор (2) може Фіг.2 є поперечним перерізом та частиною пескладатись з однієї деталі, а не складним вузлом рспективного зображення способу фіксації метачи агрегатом, зібраним з окремих деталей. левої основи електричних компонентів на дні плаЗрештою, зниження витрат на виробництво стикової основи водонепроникного світильника за рефлектора (2) з пластикової плівки замість алювинаходом. мінієвого дзеркала, зменшення витрат на виготовФіг.3 є поперечним перерізом та частиною пелення металевої основи (3) електричних компонерспективного зображення рефлектора для спрянтів, та зменшення витрат на оплату праці з її мовування світла, описаного у винаході, розміщезбирання дозволяють здійснювати установку рефного на пластиковій основі водонепроникного лектора (2) для спрямовування світла у водонепсвітильника. роникний світильник стандартними методами на Фіг.4 є перспективним зображенням способу постійній основі. Ці властивості в поєднанні з тим фіксації металевої основи електричних компоненфактом, що рефлектор (2) має достатній простір тів, який застосовується в усіх відомих на сьогодні для встановлення на належній відстані від флуоводонепроникних флуоресцентних світильниках, ресцентних ламп (5), приводить до збільшення представлених на ринку. його світловидатності на 15% і, відповідно, еконоВодонепроникний світильник для флуоресценмить 15% енергії, у той час як кінцеві витрати на тних ламп (1) складається з металевої основи (3), виготовлення світильника близькі до витрат на виготовленої з листового заліза, для кріплення виготовлення стандартних водонепроникних флуелектричних компонентів, зафіксованої на дні плаоресцентних світильників, представлених на ринстикової основи (4) світильника, і рефлектора (2) ку, які не обладнані рефлекторами для спрямовудля спрямовування світла, виготовленого як одна вання світла. 7 Комп’ютерна верстка Т. Чепелева 74564 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
