Різальний інструмент

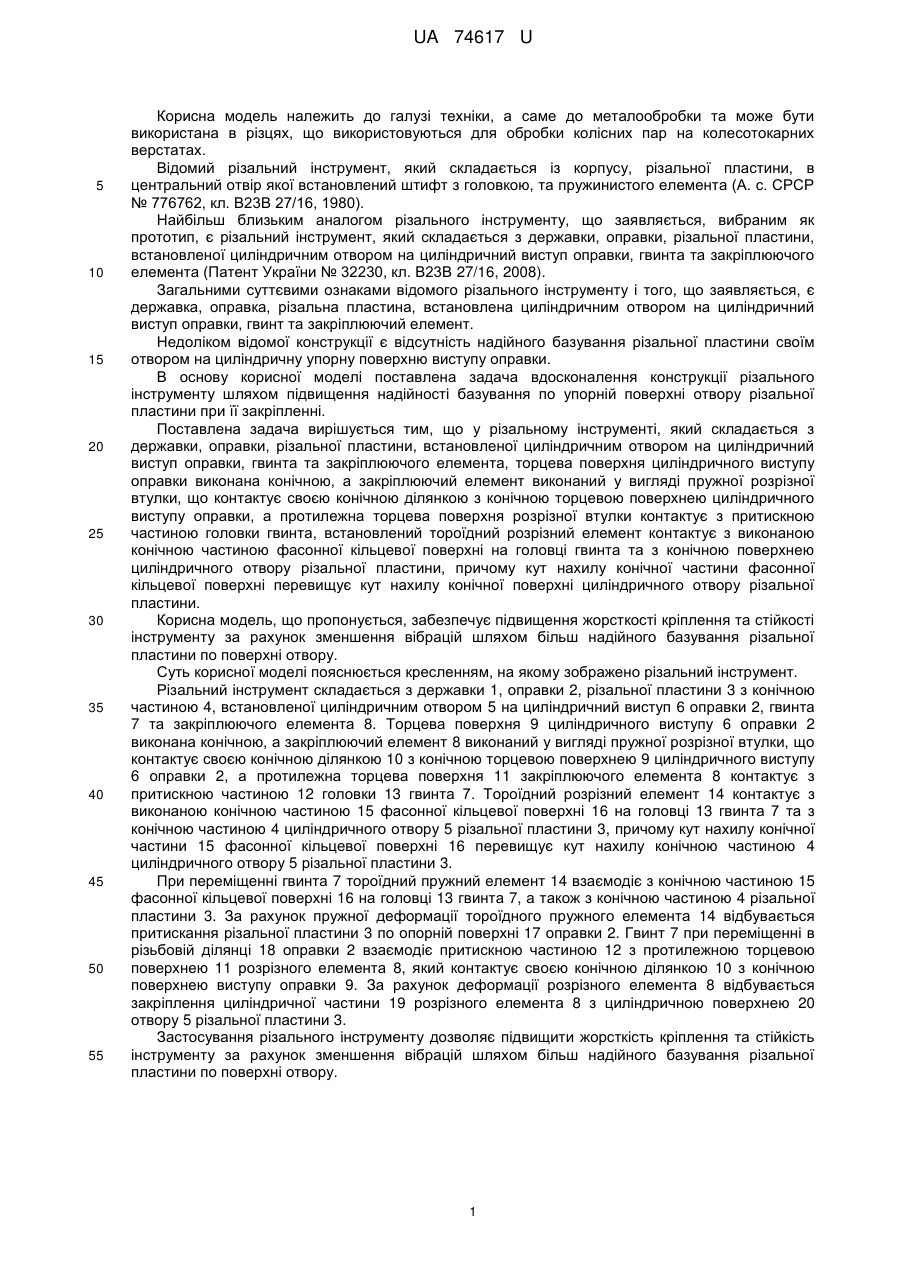

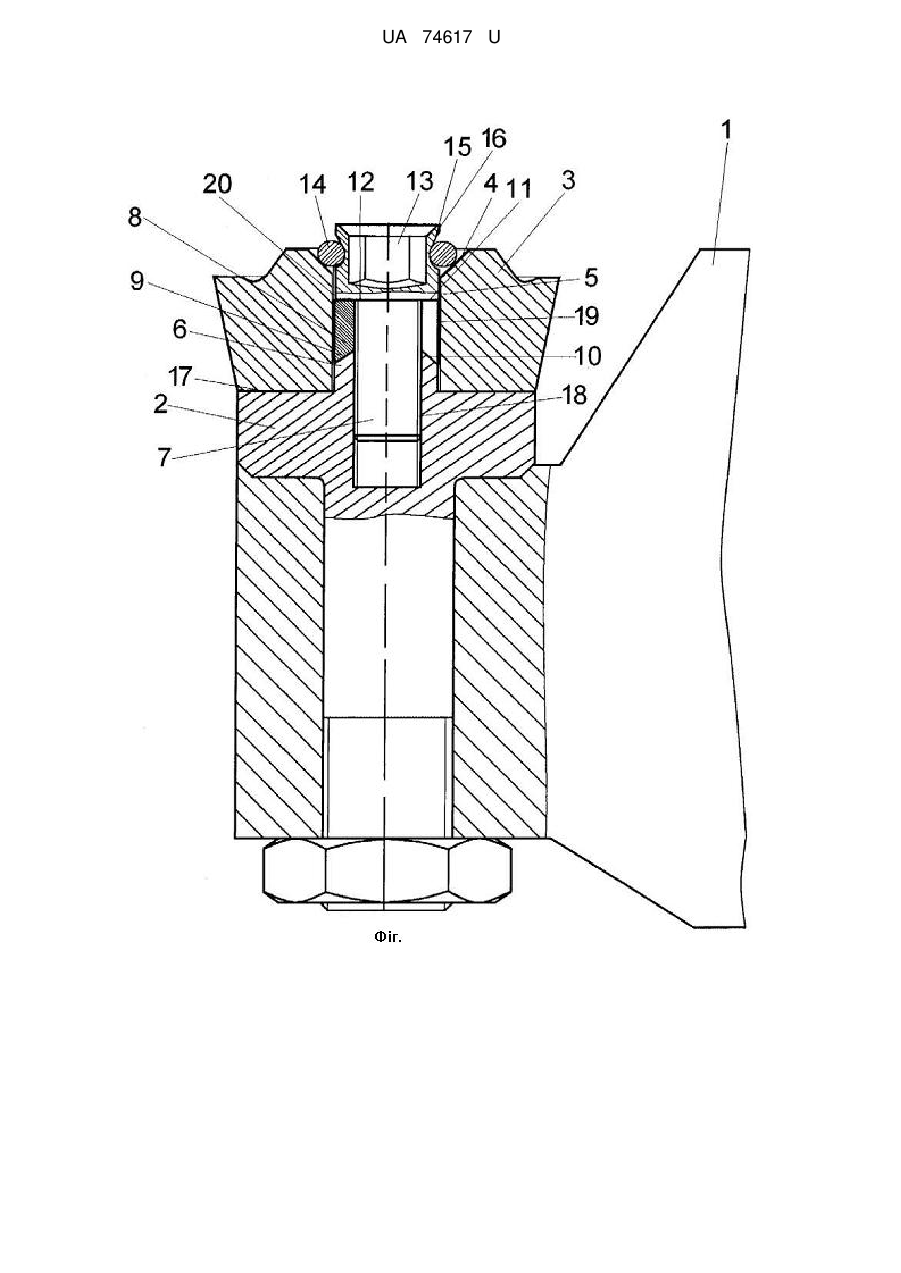

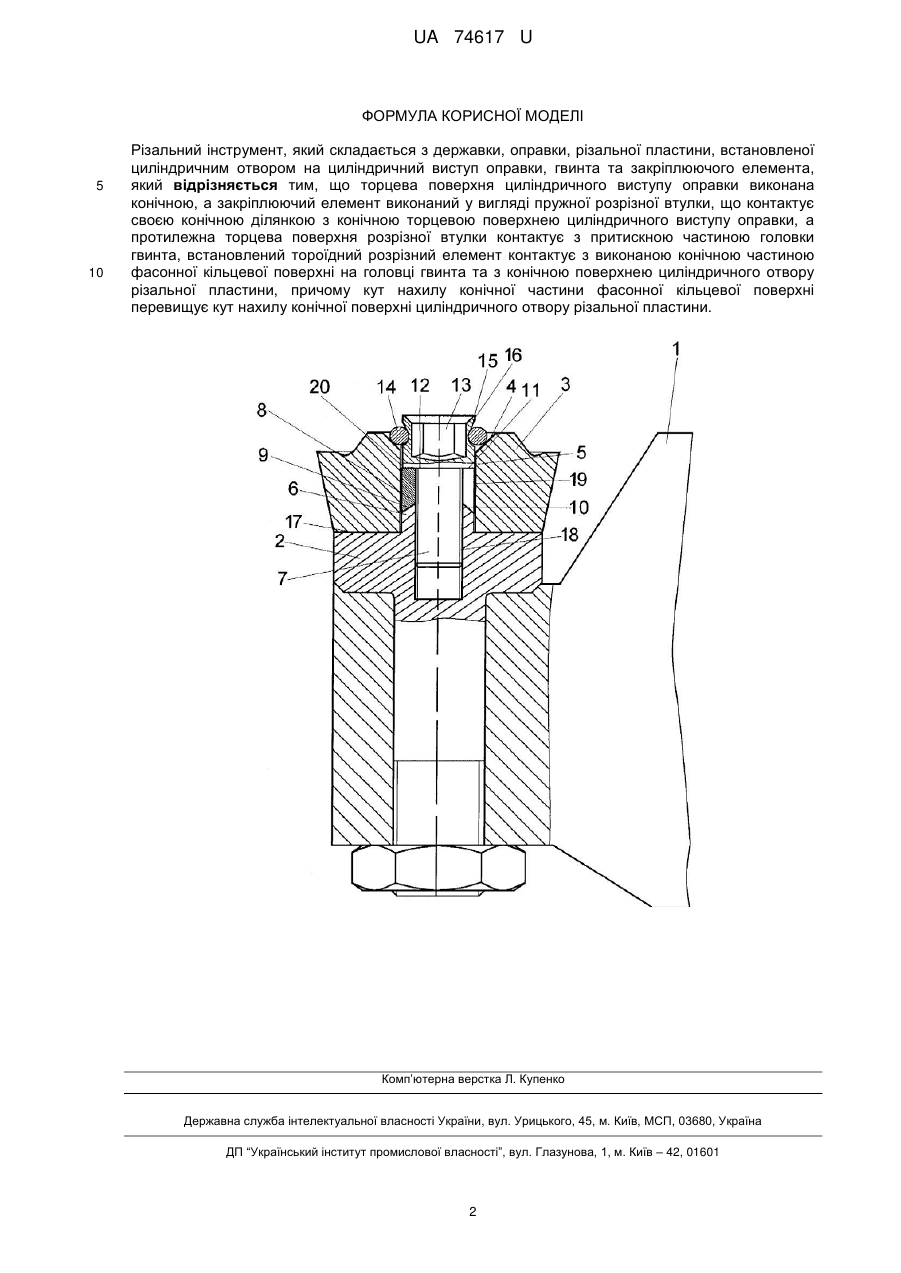

Реферат: UA 74617 U UA 74617 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі техніки, а саме до металообробки та може бути використана в різцях, що використовуються для обробки колісних пар на колесотокарних верстатах. Відомий різальний інструмент, який складається із корпусу, різальної пластини, в центральний отвір якої встановлений штифт з головкою, та пружинистого елемента (А. с. СРСР № 776762, кл. В23В 27/16, 1980). Найбільш близьким аналогом різального інструменту, що заявляється, вибраним як прототип, є різальний інструмент, який складається з державки, оправки, різальної пластини, встановленої циліндричним отвором на циліндричний виступ оправки, гвинта та закріплюючого елемента (Патент України № 32230, кл. В23В 27/16, 2008). Загальними суттєвими ознаками відомого різального інструменту і того, що заявляється, є державка, оправка, різальна пластина, встановлена циліндричним отвором на циліндричний виступ оправки, гвинт та закріплюючий елемент. Недоліком відомої конструкції є відсутність надійного базування різальної пластини своїм отвором на циліндричну упорну поверхню виступу оправки. В основу корисної моделі поставлена задача вдосконалення конструкції різального інструменту шляхом підвищення надійності базування по упорній поверхні отвору різальної пластини при її закріпленні. Поставлена задача вирішується тим, що у різальному інструменті, який складається з державки, оправки, різальної пластини, встановленої циліндричним отвором на циліндричний виступ оправки, гвинта та закріплюючого елемента, торцева поверхня циліндричного виступу оправки виконана конічною, а закріплюючий елемент виконаний у вигляді пружної розрізної втулки, що контактує своєю конічною ділянкою з конічною торцевою поверхнею циліндричного виступу оправки, а протилежна торцева поверхня розрізної втулки контактує з притискною частиною головки гвинта, встановлений тороїдний розрізний елемент контактує з виконаною конічною частиною фасонної кільцевої поверхні на головці гвинта та з конічною поверхнею циліндричного отвору різальної пластини, причому кут нахилу конічної частини фасонної кільцевої поверхні перевищує кут нахилу конічної поверхні циліндричного отвору різальної пластини. Корисна модель, що пропонується, забезпечує підвищення жорсткості кріплення та стійкості інструменту за рахунок зменшення вібрацій шляхом більш надійного базування різальної пластини по поверхні отвору. Суть корисної моделі пояснюється кресленням, на якому зображено різальний інструмент. Різальний інструмент складається з державки 1, оправки 2, різальної пластини 3 з конічною частиною 4, встановленої циліндричним отвором 5 на циліндричний виступ 6 оправки 2, гвинта 7 та закріплюючого елемента 8. Торцева поверхня 9 циліндричного виступу 6 оправки 2 виконана конічною, а закріплюючий елемент 8 виконаний у вигляді пружної розрізної втулки, що контактує своєю конічною ділянкою 10 з конічною торцевою поверхнею 9 циліндричного виступу 6 оправки 2, а протилежна торцева поверхня 11 закріплюючого елемента 8 контактує з притискною частиною 12 головки 13 гвинта 7. Тороїдний розрізний елемент 14 контактує з виконаною конічною частиною 15 фасонної кільцевої поверхні 16 на головці 13 гвинта 7 та з конічною частиною 4 циліндричного отвору 5 різальної пластини 3, причому кут нахилу конічної частини 15 фасонної кільцевої поверхні 16 перевищує кут нахилу конічною частиною 4 циліндричного отвору 5 різальної пластини 3. При переміщенні гвинта 7 тороїдний пружний елемент 14 взаємодіє з конічною частиною 15 фасонної кільцевої поверхні 16 на головці 13 гвинта 7, а також з конічною частиною 4 різальної пластини 3. За рахунок пружної деформації тороїдного пружного елемента 14 відбувається притискання різальної пластини 3 по опорній поверхні 17 оправки 2. Гвинт 7 при переміщенні в різьбовій ділянці 18 оправки 2 взаємодіє притискною частиною 12 з протилежною торцевою поверхнею 11 розрізного елемента 8, який контактує своєю конічною ділянкою 10 з конічною поверхнею виступу оправки 9. За рахунок деформації розрізного елемента 8 відбувається закріплення циліндричної частини 19 розрізного елемента 8 з циліндричною поверхнею 20 отвору 5 різальної пластини 3. Застосування різального інструменту дозволяє підвищити жорсткість кріплення та стійкість інструменту за рахунок зменшення вібрацій шляхом більш надійного базування різальної пластини по поверхні отвору. 1 UA 74617 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Різальний інструмент, який складається з державки, оправки, різальної пластини, встановленої циліндричним отвором на циліндричний виступ оправки, гвинта та закріплюючого елемента, який відрізняється тим, що торцева поверхня циліндричного виступу оправки виконана конічною, а закріплюючий елемент виконаний у вигляді пружної розрізної втулки, що контактує своєю конічною ділянкою з конічною торцевою поверхнею циліндричного виступу оправки, а протилежна торцева поверхня розрізної втулки контактує з притискною частиною головки гвинта, встановлений тороїдний розрізний елемент контактує з виконаною конічною частиною фасонної кільцевої поверхні на головці гвинта та з конічною поверхнею циліндричного отвору різальної пластини, причому кут нахилу конічної частини фасонної кільцевої поверхні перевищує кут нахилу конічної поверхні циліндричного отвору різальної пластини. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
