Пристрій для зміни фокусної відстані

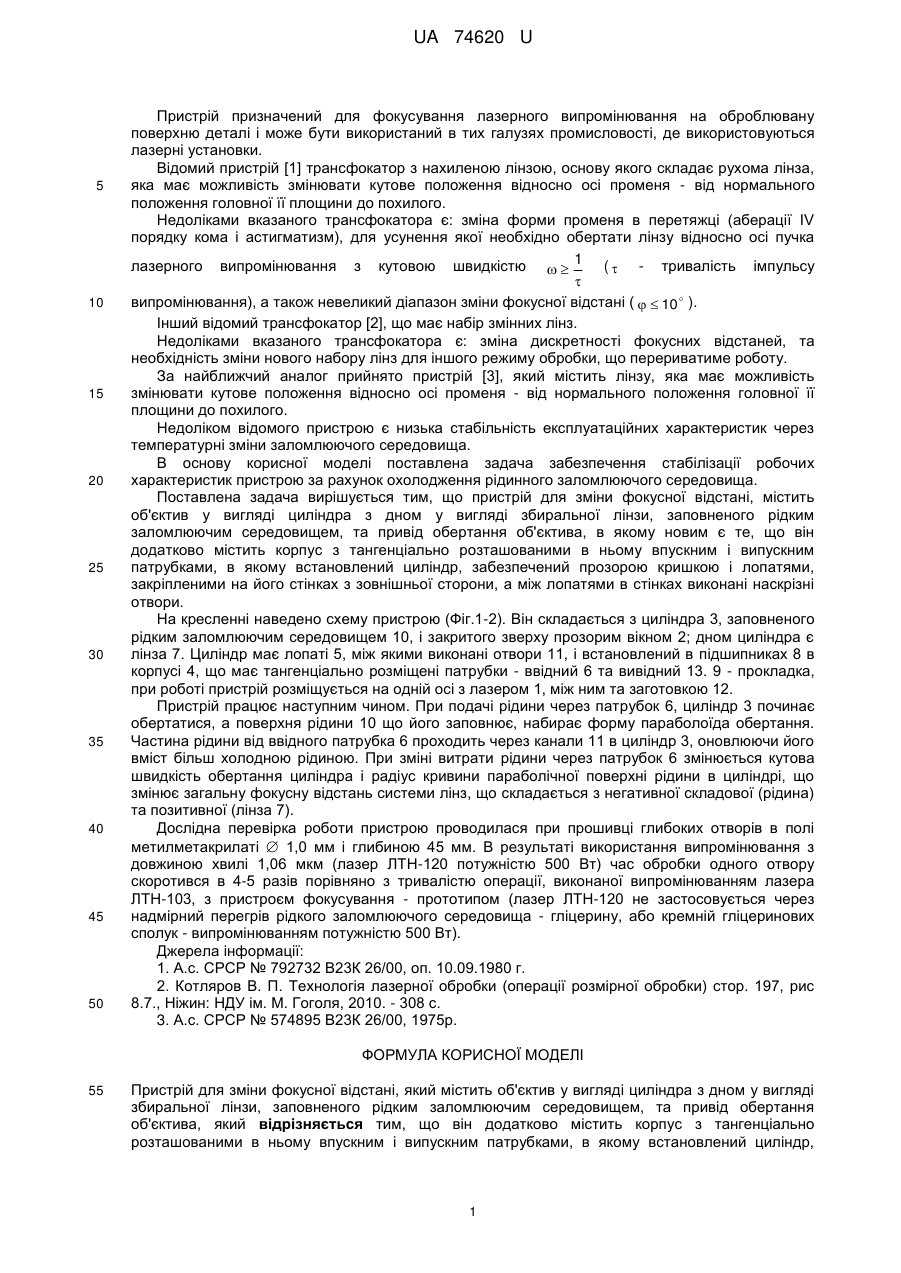

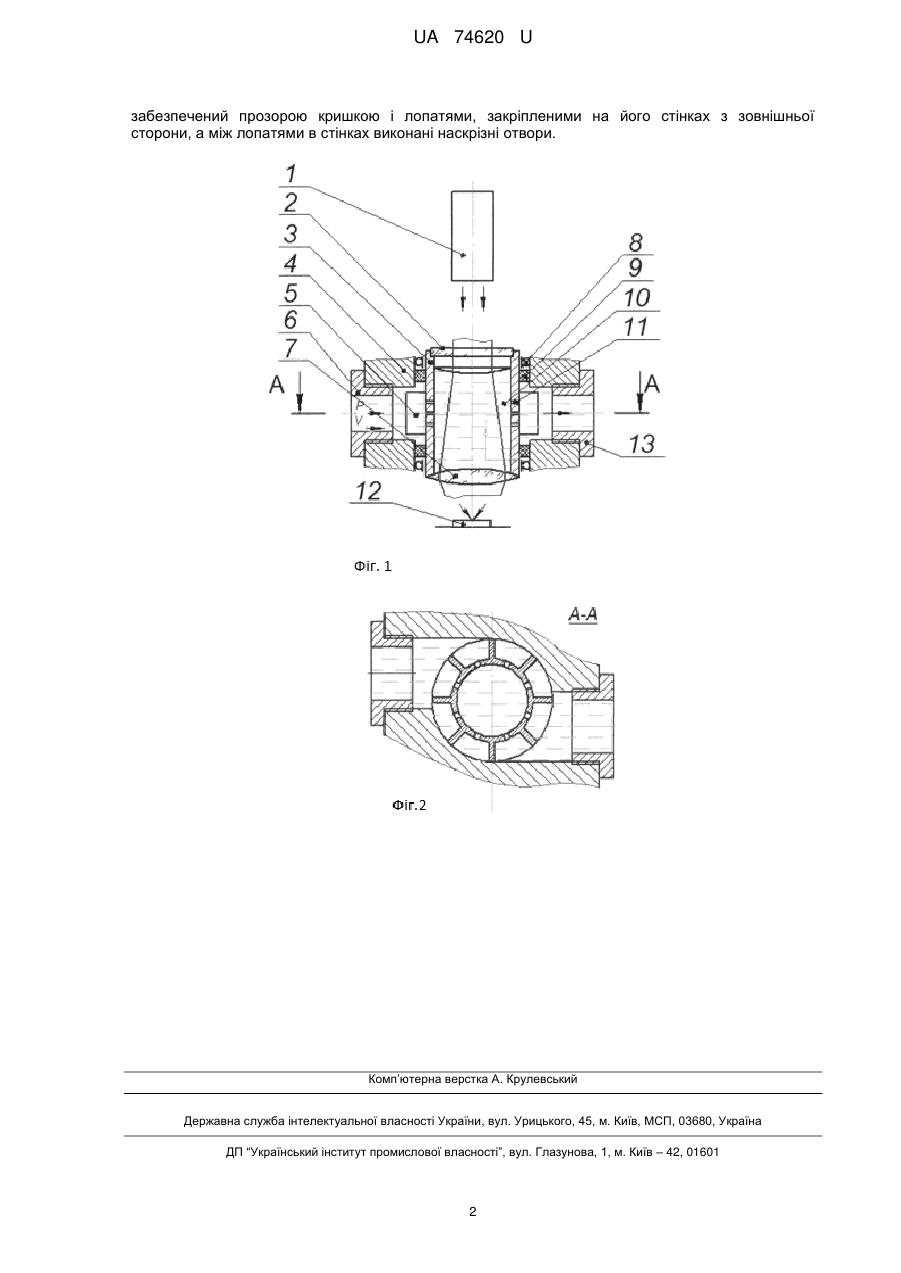

Реферат: Пристрій для зміни фокусної відстані додатково містить корпус з тангенціально розташованими в ньому впускному і випускному патрубками, в якому встановлений циліндр, забезпечений прозорою кришкою і лопатями, закріпленими на його стінках з зовнішньої сторони, а між лопатями в стінках виконані наскрізні отвори. UA 74620 U (54) ПРИСТРІЙ ДЛЯ ЗМІНИ ФОКУСНОЇ ВІДСТАНІ UA 74620 U UA 74620 U 5 10 15 20 25 30 35 40 45 50 Пристрій призначений для фокусування лазерного випромінювання на оброблювану поверхню деталі і може бути використаний в тих галузях промисловості, де використовуються лазерні установки. Відомий пристрій [1] трансфокатор з нахиленою лінзою, основу якого складає рухома лінза, яка має можливість змінювати кутове положення відносно осі променя - від нормального положення головної її площини до похилого. Недоліками вказаного трансфокатора є: зміна форми променя в перетяжці (аберації IV порядку кома і астигматизм), для усунення якої необхідно обертати лінзу відносно осі пучка лазерного випромінювання з кутовою швидкістю   1 (  - тривалість імпульсу  випромінювання), а також невеликий діапазон зміни фокусної відстані (   10  ). Інший відомий трансфокатор [2], що має набір змінних лінз. Недоліками вказаного трансфокатора є: зміна дискретності фокусних відстаней, та необхідність зміни нового набору лінз для іншого режиму обробки, що перериватиме роботу. За найближчий аналог прийнято пристрій [3], який містить лінзу, яка має можливість змінювати кутове положення відносно осі променя - від нормального положення головної її площини до похилого. Недоліком відомого пристрою є низька стабільність експлуатаційних характеристик через температурні зміни заломлюючого середовища. В основу корисної моделі поставлена задача забезпечення стабілізації робочих характеристик пристрою за рахунок охолодження рідинного заломлюючого середовища. Поставлена задача вирішується тим, що пристрій для зміни фокусної відстані, містить об'єктив у вигляді циліндра з дном у вигляді збиральної лінзи, заповненого рідким заломлюючим середовищем, та привід обертання об'єктива, в якому новим є те, що він додатково містить корпус з тангенціально розташованими в ньому впускним і випускним патрубками, в якому встановлений циліндр, забезпечений прозорою кришкою і лопатями, закріпленими на його стінках з зовнішньої сторони, а між лопатями в стінках виконані наскрізні отвори. На кресленні наведено схему пристрою (Фіг.1-2). Він складається з циліндра 3, заповненого рідким заломлюючим середовищем 10, і закритого зверху прозорим вікном 2; дном циліндра є лінза 7. Циліндр має лопаті 5, між якими виконані отвори 11, і встановлений в підшипниках 8 в корпусі 4, що має тангенціально розміщені патрубки - ввідний 6 та вивідний 13. 9 - прокладка, при роботі пристрій розміщується на одній осі з лазером 1, між ним та заготовкою 12. Пристрій працює наступним чином. При подачі рідини через патрубок 6, циліндр 3 починає обертатися, а поверхня рідини 10 що його заповнює, набирає форму параболоїда обертання. Частина рідини від ввідного патрубка 6 проходить через канали 11 в циліндр 3, оновлюючи його вміст більш холодною рідиною. При зміні витрати рідини через патрубок 6 змінюється кутова швидкість обертання циліндра і радіус кривини параболічної поверхні рідини в циліндрі, що змінює загальну фокусну відстань системи лінз, що складається з негативної складової (рідина) та позитивної (лінза 7). Дослідна перевірка роботи пристрою проводилася при прошивці глибоких отворів в полі метилметакрилаті  1,0 мм і глибиною 45 мм. В результаті використання випромінювання з довжиною хвилі 1,06 мкм (лазер ЛТН-120 потужністю 500 Вт) час обробки одного отвору скоротився в 4-5 разів порівняно з тривалістю операції, виконаної випромінюванням лазера ЛТН-103, з пристроєм фокусування - прототипом (лазер ЛТН-120 не застосовується через надмірний перегрів рідкого заломлюючого середовища - гліцерину, або кремній гліцеринових сполук - випромінюванням потужністю 500 Вт). Джерела інформації: 1. А.с. СРСР № 792732 В23К 26/00, оп. 10.09.1980 г. 2. Котляров В. П. Технологія лазерної обробки (операції розмірної обробки) стор. 197, рис 8.7., Ніжин: НДУ ім. М. Гоголя, 2010. - 308 с. 3. А.с. СРСР № 574895 В23К 26/00, 1975р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для зміни фокусної відстані, який містить об'єктив у вигляді циліндра з дном у вигляді збиральної лінзи, заповненого рідким заломлюючим середовищем, та привід обертання об'єктива, який відрізняється тим, що він додатково містить корпус з тангенціально розташованими в ньому впускним і випускним патрубками, в якому встановлений циліндр, 1 UA 74620 U забезпечений прозорою кришкою і лопатями, закріпленими на його стінках з зовнішньої сторони, а між лопатями в стінках виконані наскрізні отвори. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
