Установка для визначення напружено-деформованого стану ґрунтового середовища

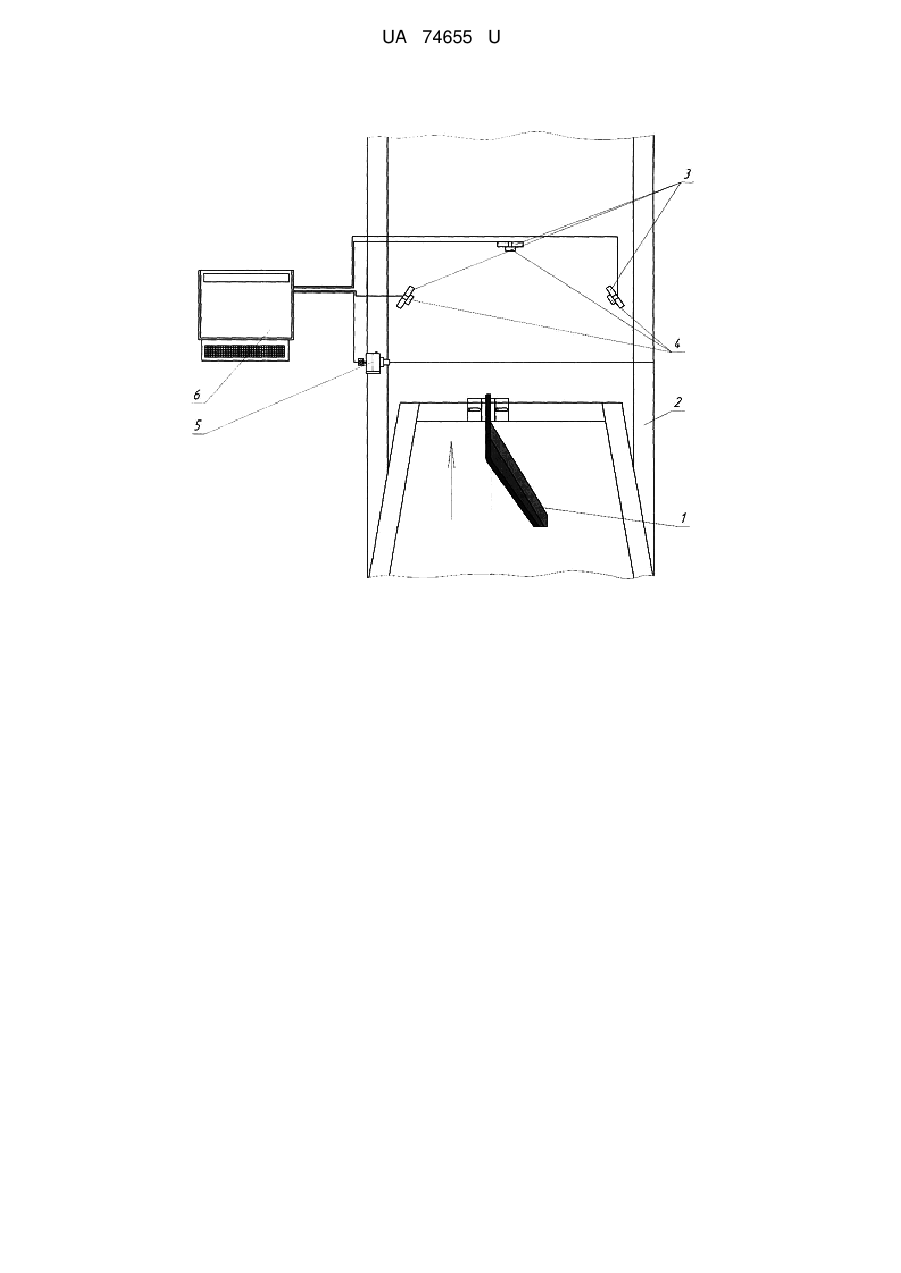

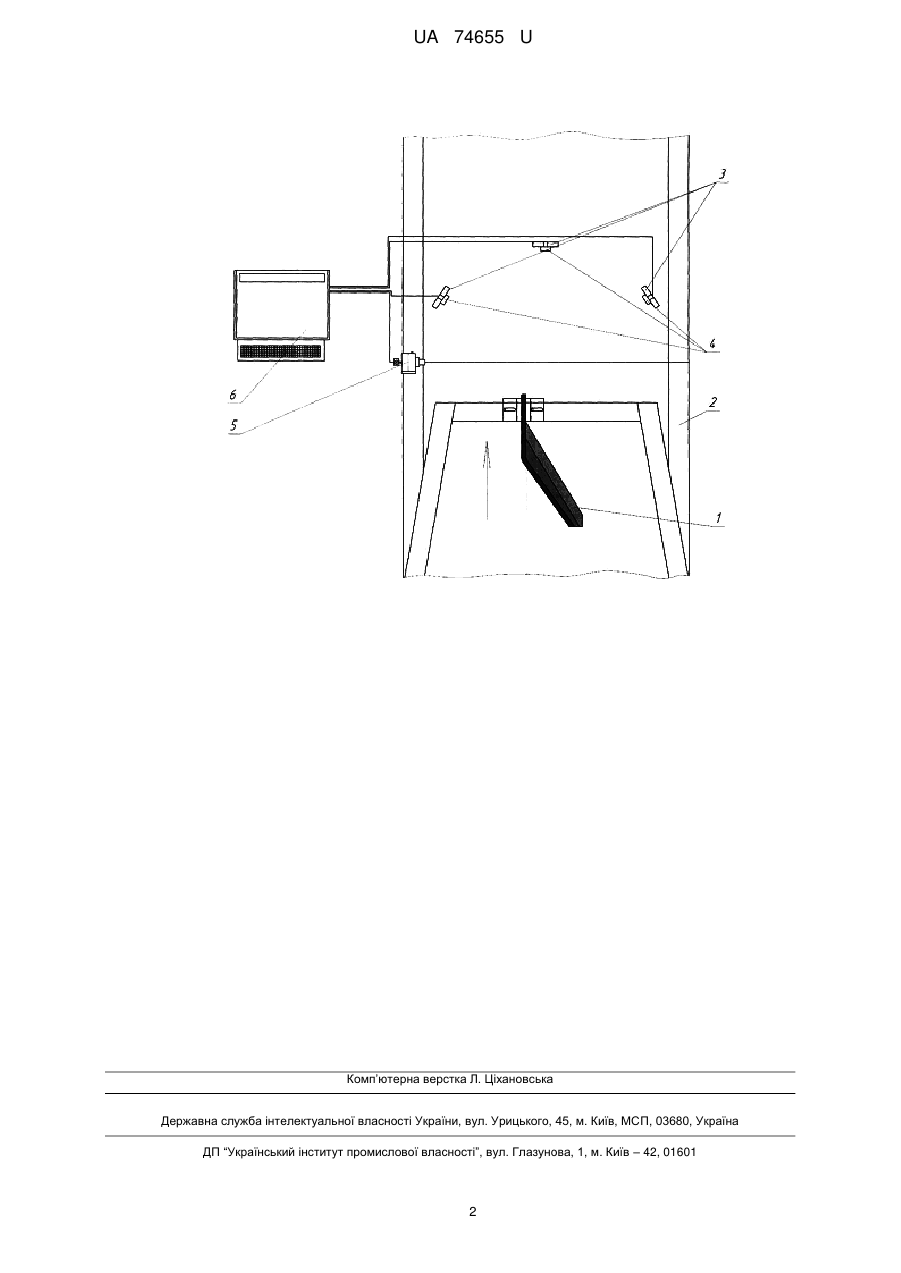

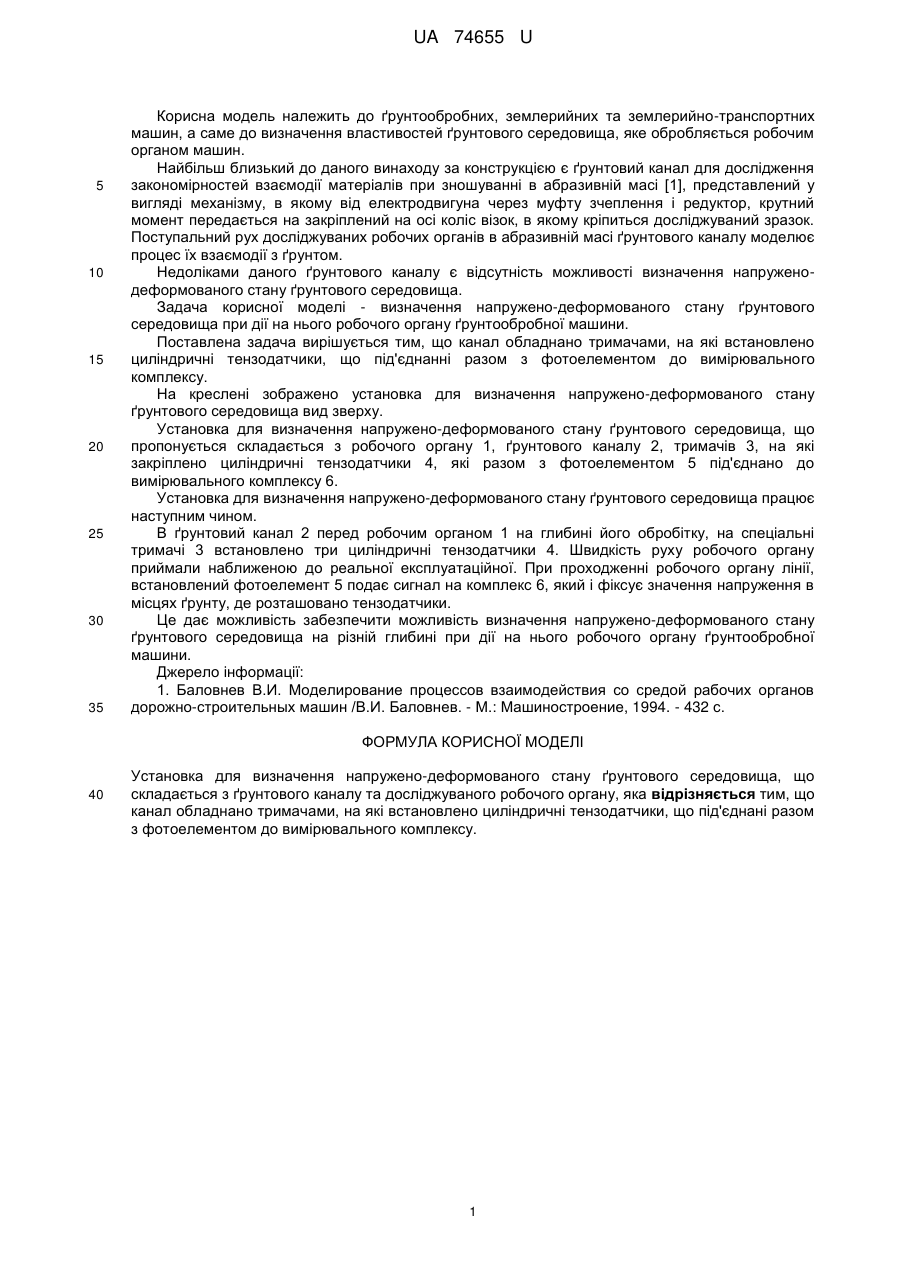

Реферат: Установка для визначення напружено-деформованого стану ґрунтового середовища містить ґрунтовий канал, досліджуваний робочий орган, тримачі, фотоелемент, тензодатчики, вимірювальний комплекс. UA 74655 U (12) UA 74655 U UA 74655 U 5 10 15 20 25 30 35 Корисна модель належить до ґрунтообробних, землерийних та землерийно-транспортних машин, а саме до визначення властивостей ґрунтового середовища, яке обробляється робочим органом машин. Найбільш близький до даного винаходу за конструкцією є ґрунтовий канал для дослідження закономірностей взаємодії матеріалів при зношуванні в абразивній масі [1], представлений у вигляді механізму, в якому від електродвигуна через муфту зчеплення і редуктор, крутний момент передається на закріплений на осі коліс візок, в якому кріпиться досліджуваний зразок. Поступальний рух досліджуваних робочих органів в абразивній масі ґрунтового каналу моделює процес їх взаємодії з ґрунтом. Недоліками даного ґрунтового каналу є відсутність можливості визначення напруженодеформованого стану ґрунтового середовища. Задача корисної моделі - визначення напружено-деформованого стану ґрунтового середовища при дії на нього робочого органу ґрунтообробної машини. Поставлена задача вирішується тим, що канал обладнано тримачами, на які встановлено циліндричні тензодатчики, що під'єднанні разом з фотоелементом до вимірювального комплексу. На креслені зображено установка для визначення напружено-деформованого стану ґрунтового середовища вид зверху. Установка для визначення напружено-деформованого стану ґрунтового середовища, що пропонується складається з робочого органу 1, ґрунтового каналу 2, тримачів 3, на які закріплено циліндричні тензодатчики 4, які разом з фотоелементом 5 під'єднано до вимірювального комплексу 6. Установка для визначення напружено-деформованого стану ґрунтового середовища працює наступним чином. В ґрунтовий канал 2 перед робочим органом 1 на глибині його обробітку, на спеціальні тримачі 3 встановлено три циліндричні тензодатчики 4. Швидкість руху робочого органу приймали наближеною до реальної експлуатаційної. При проходженні робочого органу лінії, встановлений фотоелемент 5 подає сигнал на комплекс 6, який і фіксує значення напруження в місцях ґрунту, де розташовано тензодатчики. Це дає можливість забезпечити можливість визначення напружено-деформованого стану ґрунтового середовища на різній глибині при дії на нього робочого органу ґрунтообробної машини. Джерело інформації: 1. Баловнев В.И. Моделирование процессов взаимодействия со средой рабочих органов дорожно-строительных машин /В.И. Баловнев. - М.: Машиностроение, 1994. - 432 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Установка для визначення напружено-деформованого стану ґрунтового середовища, що складається з ґрунтового каналу та досліджуваного робочого органу, яка відрізняється тим, що канал обладнано тримачами, на які встановлено циліндричні тензодатчики, що під'єднані разом з фотоелементом до вимірювального комплексу. 1 UA 74655 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
