Пристрій для моніторингу стану ґрунтового середовища

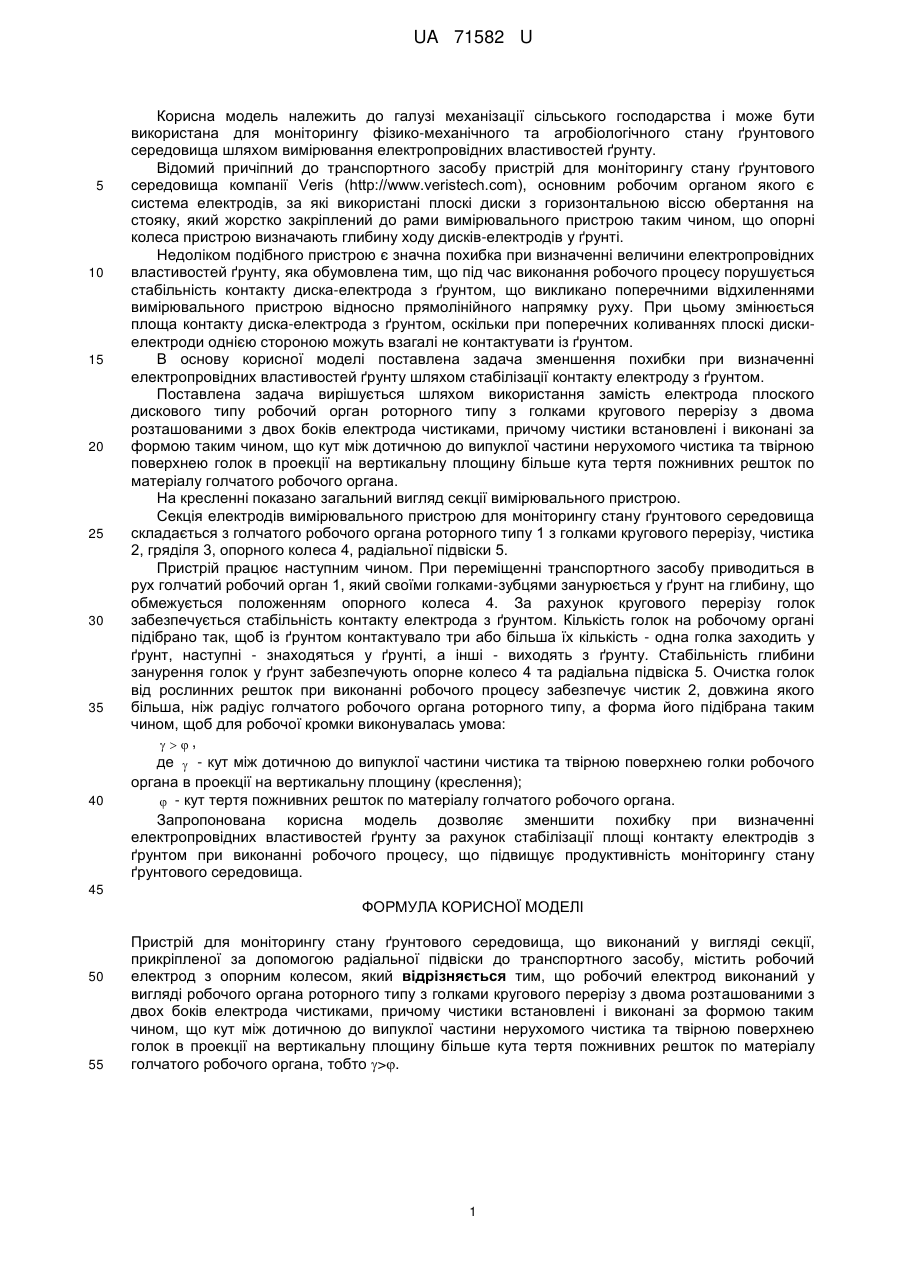

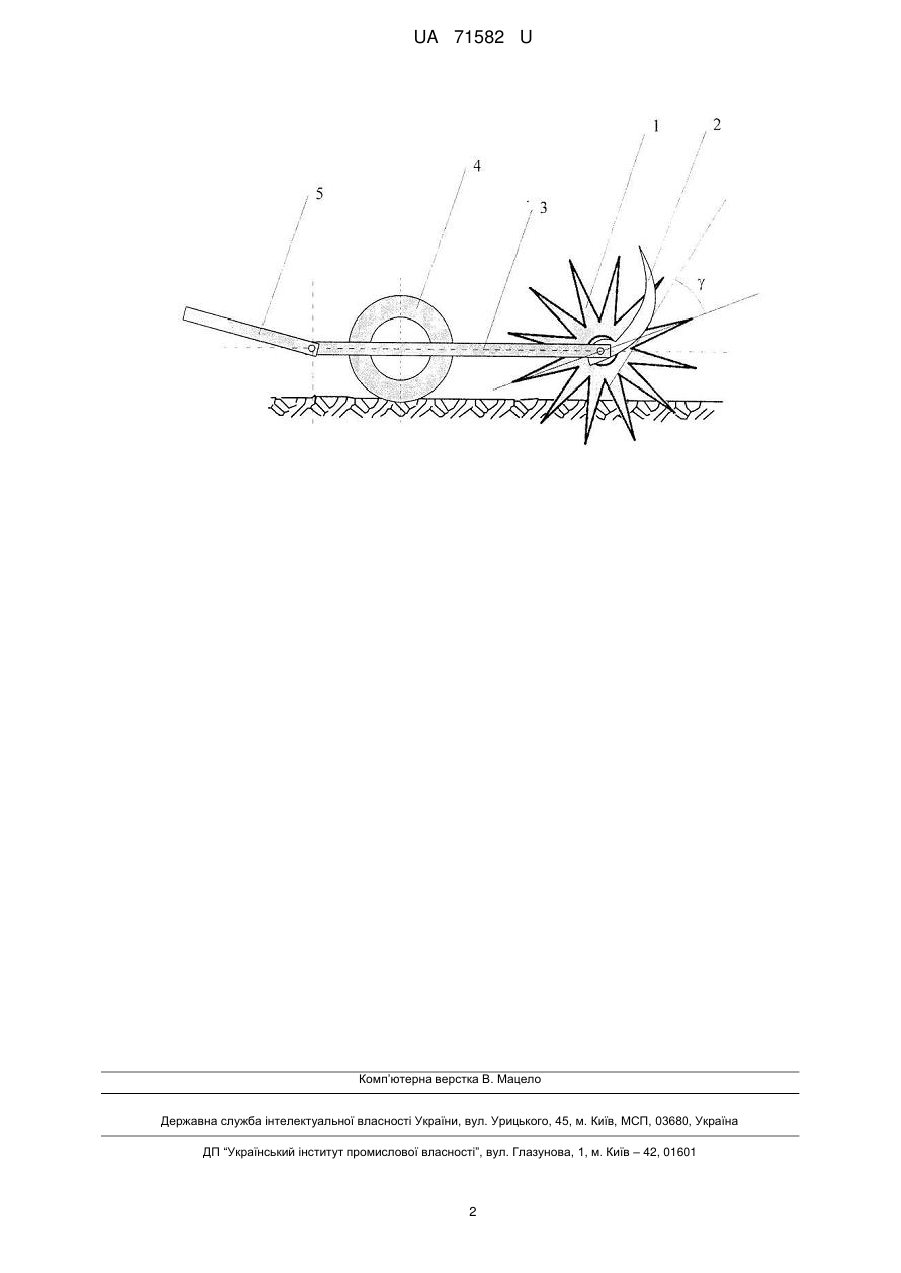

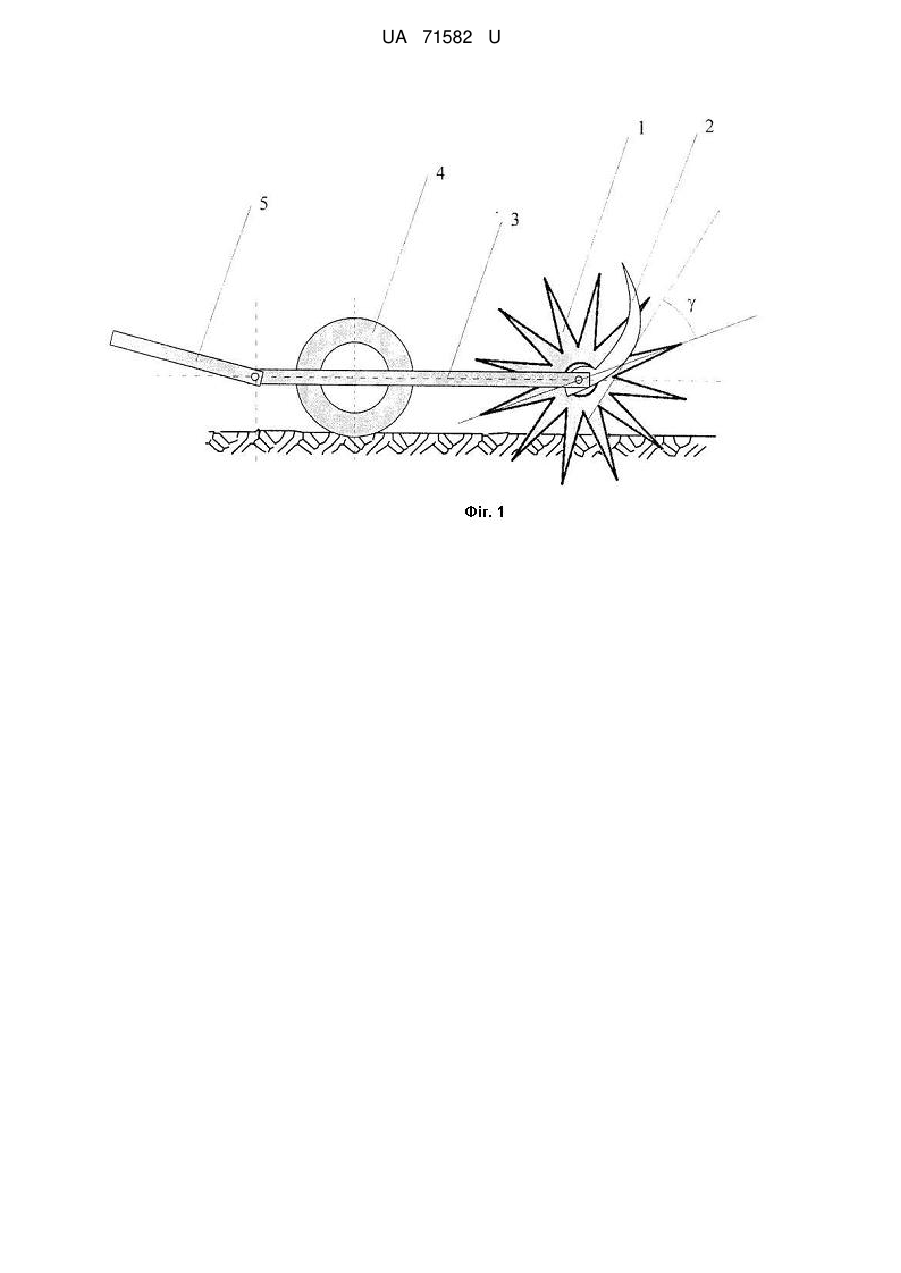

Реферат: Пристрій для моніторингу стану ґрунтового середовища виконаний у вигляді секції, прикріпленої за допомогою радіальної підвіски до транспортного засобу, містить робочий електрод з опорним колесом. Робочий електрод виконаний у вигляді робочого органа роторного типу з голками кругового перерізу з двома розташованими з двох боків електрода чистиками. Чистики встановлені і виконані за формою таким чином, що кут  між дотичною до випуклої частини нерухомого чистика та твірною поверхнею голок в проекції на вертикальну площину більше кута  тертя пожнивних решток по матеріалу голчатого робочого органа, тобто >. UA 71582 U (54) ПРИСТРІЙ ДЛЯ МОНІТОРИНГУ СТАНУ ҐРУНТОВОГО СЕРЕДОВИЩА UA 71582 U UA 71582 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі механізації сільського господарства і може бути використана для моніторингу фізико-механічного та агробіологічного стану ґрунтового середовища шляхом вимірювання електропровідних властивостей ґрунту. Відомий причіпний до транспортного засобу пристрій для моніторингу стану ґрунтового середовища компанії Veris (http://www.veristech.com), основним робочим органом якого є система електродів, за які використані плоскі диски з горизонтальною віссю обертання на стояку, який жорстко закріплений до рами вимірювального пристрою таким чином, що опорні колеса пристрою визначають глибину ходу дисків-електродів у ґрунті. Недоліком подібного пристрою є значна похибка при визначенні величини електропровідних властивостей ґрунту, яка обумовлена тим, що під час виконання робочого процесу порушується стабільність контакту диска-електрода з ґрунтом, що викликано поперечними відхиленнями вимірювального пристрою відносно прямолінійного напрямку руху. При цьому змінюється площа контакту диска-електрода з ґрунтом, оскільки при поперечних коливаннях плоскі дискиелектроди однією стороною можуть взагалі не контактувати із ґрунтом. В основу корисної моделі поставлена задача зменшення похибки при визначенні електропровідних властивостей ґрунту шляхом стабілізації контакту електроду з ґрунтом. Поставлена задача вирішується шляхом використання замість електрода плоского дискового типу робочий орган роторного типу з голками кругового перерізу з двома розташованими з двох боків електрода чистиками, причому чистики встановлені і виконані за формою таким чином, що кут між дотичною до випуклої частини нерухомого чистика та твірною поверхнею голок в проекції на вертикальну площину більше кута тертя пожнивних решток по матеріалу голчатого робочого органа. На кресленні показано загальний вигляд секції вимірювального пристрою. Секція електродів вимірювального пристрою для моніторингу стану ґрунтового середовища складається з голчатого робочого органа роторного типу 1 з голками кругового перерізу, чистика 2, гряділя 3, опорного колеса 4, радіальної підвіски 5. Пристрій працює наступним чином. При переміщенні транспортного засобу приводиться в рух голчатий робочий орган 1, який своїми голками-зубцями занурюється у ґрунт на глибину, що обмежується положенням опорного колеса 4. За рахунок кругового перерізу голок забезпечується стабільність контакту електрода з ґрунтом. Кількість голок на робочому органі підібрано так, щоб із ґрунтом контактувало три або більша їх кількість - одна голка заходить у ґрунт, наступні - знаходяться у ґрунті, а інші - виходять з ґрунту. Стабільність глибини занурення голок у ґрунт забезпечують опорне колесо 4 та радіальна підвіска 5. Очистка голок від рослинних решток при виконанні робочого процесу забезпечує чистик 2, довжина якого більша, ніж радіус голчатого робочого органа роторного типу, а форма його підібрана таким чином, щоб для робочої кромки виконувалась умова: , де  - кут між дотичною до випуклої частини чистика та твірною поверхнею голки робочого органа в проекції на вертикальну площину (креслення);  - кут тертя пожнивних решток по матеріалу голчатого робочого органа. Запропонована корисна модель дозволяє зменшити похибку при визначенні електропровідних властивостей ґрунту за рахунок стабілізації площі контакту електродів з ґрунтом при виконанні робочого процесу, що підвищує продуктивність моніторингу стану ґрунтового середовища. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Пристрій для моніторингу стану ґрунтового середовища, що виконаний у вигляді секції, прикріпленої за допомогою радіальної підвіски до транспортного засобу, містить робочий електрод з опорним колесом, який відрізняється тим, що робочий електродвиконаний у вигляді робочого органа роторного типу з голками кругового перерізу з двома розташованими з двох боків електрода чистиками, причому чистики встановлені і виконані за формою таким чином, що кут між дотичною до випуклої частини нерухомого чистика та твірною поверхнею голок в проекції на вертикальну площину більше кута тертя пожнивних решток по матеріалу голчатого робочого органа, тобто >. 1 UA 71582 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
