Пристрій для електромагнітної сепарації керамічних мас

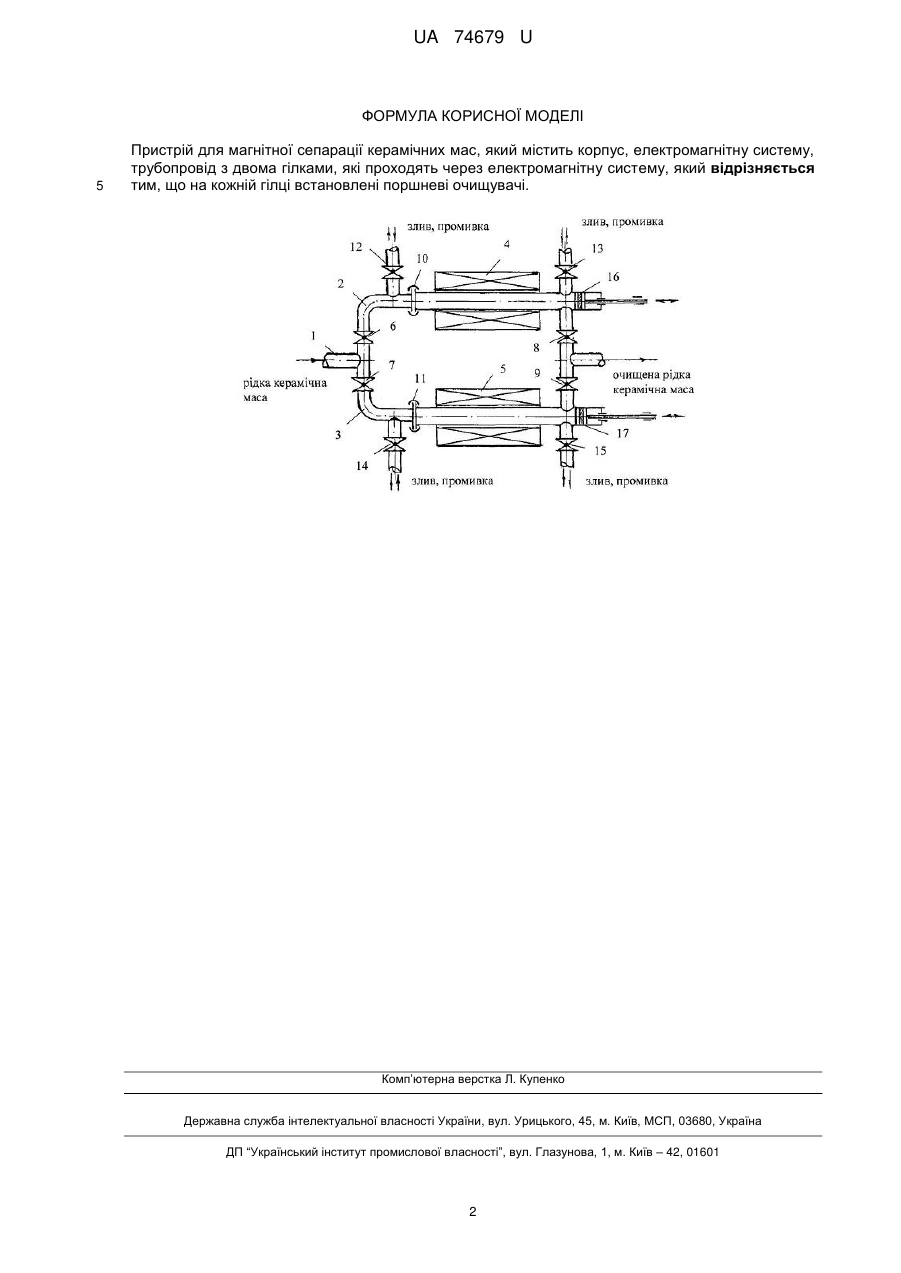

Реферат: UA 74679 U UA 74679 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до збагачення матеріалів і може бути використана для очистки рідких керамічних мас від феромагнітних домішок. При виробництві керамічних мас, які використовуються для виготовлення фарфорових ізоляторів, виробів побутового призначення, велике значення має очистка маси від залізовмісних домішок, які погіршують якість продукції, яка випускається. Для магнітної сепарації суспензій, шлікерів широко використовують феромагнітні сепаратори, постійні магнітні сепаратори, магнітні плити, переносні електромагніти, феромагнiти та ін. (Ильевич А.П. Машины и оборудование для заводов по производству керамики и огнеупоров. - М.: Высшая школа, 1979. - С. 124-127). Недоліком цих сепараторів є періодичність їх роботи, що пов'язано із зупинкою сепараторів для промивки водою від залізовмісних домішок, що прилипли до внутрішньої поверхні сепараторів. Відомий електромагнітний сепаратор, який містить циліндричну ванну з розташованою всередині неї напрямною, індуктор обертального рухомого магнітного поля, який охоплює ванну, живильник та приймач продуктів розділення, причому з метою підвищення ефективності процесу сепарації при розділенні надпровідних матеріалів. Напрямна виконана у вигляді частини випуклої наверх сфери з отвором в центрі, співвісної осі ванни, при цьому вказана напрямна розташована вище горизонтальної лінії, яка проходить через центр індуктора (авт. свід. СРСР № 1685527. МПК В 03 С 1/24, Бюл. № 39 від 23.10.1991 p.). Найближчим прототипом за суттю ознак і технічним результатом до корисної моделі є пристрій для магнітної сепарації керамічних мас, що містить корпус, електромагнітну систему, трубопровід з двома гілками, які проходять через електромагнітні системи (Заявка № u201201211 МПК В 03 С 1/24 від 6.02.2012 p.). Прототип дає змогу підвищити ефективність сепарації, але якість очистки поверхні трубопроводів не задовольняє сучасне виробництво. В основу корисної моделі поставлена задача збільшити якість очистки поверхні трубопроводів від домішок, які відклались на внутрішній поверхні. Поставлена задача вирішується тим, що з метою підвищення якості очистки на гілках трубопроводу встановлені поршневі очищувачі. Суть корисної моделі пояснюється кресленням. Пристрій для магнітної сепарації рідких керамічних мас містить трубопровід 1 з двома горизонтально розташованими гілками 2, 3, на яких встановлені електромагнітні системи 4, 5, що підключені до джерела трифазного змінного струму. Кожна з гілок трубопроводу, по якій рухається рідка керамічна маса, оснащена прохідними кранами 6, 7, 8, 9, які служать для позмінного переключення в роботу з однієї гілки на іншу. На гілках встановлені швидкознімні муфти 10, 11, що дозволяє проводити ремонтно-монтажні роботи на них. Для видалення залізовмісних домішок, які відклались на внутрішній поверхні робочої гілки, встановлені прохідні крани з патрубками 12-15, по яких подається вода для промивки. Для найбільш якісного очищення внутрішньої поверхні трубопроводу, який проходить через електромагнітні системи, на гілках трубопроводу додатково встановлені поршневі очищувачі 16, 17. Пристрій працює таким чином: рідка керамічна маса з трубопроводу 1 подається на одну із гілок 2, 3, які підключені до електромагнітної системи 4, 5 з трифазним змінним полем. Проходячи через магнітне поле системи, керамічна маса очищається від залізовмісних домішок, які прилипають до внутрішньої поверхні робочої гілки. Як тільки аналізи показують погіршення очистки маси, автоматично робота робочої гілки 2 або 3 виключається, а робота другої гілки включається шляхом переключення кранів 6-9. Після переключення роботи однієї гілки на другу включається система промивки водою внутрішньої поверхні гілки, яка працювала і додатковий поршневий очищувач. Перевагою цього пристрою для сепарації рідкої керамічної маси (шлікер, глазур) є більш висока якість очистки поверхні від залізовмісних домішок. Джерела інформації: 1. Ильевич А.П. Машины и оборудование для заводов по производству керамики и огнеупоров. - М.: Высшая школа, 1979. - с. 124-127. 2. Авт. свід. СРСР № 1685527. МПК В03С1/24, Бюл. № 39 від 23.10.1991 р. 3. Заявка № u201201211 МПК В 03 С 1/24 від 6.02.2012 р.). 1 UA 74679 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для магнітної сепарації керамічних мас, який містить корпус, електромагнітну систему, трубопровід з двома гілками, які проходять через електромагнітну систему, який відрізняється тим, що на кожній гілці встановлені поршневі очищувачі. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
