Пристрій для електромагнітної сепарації керамічних мас

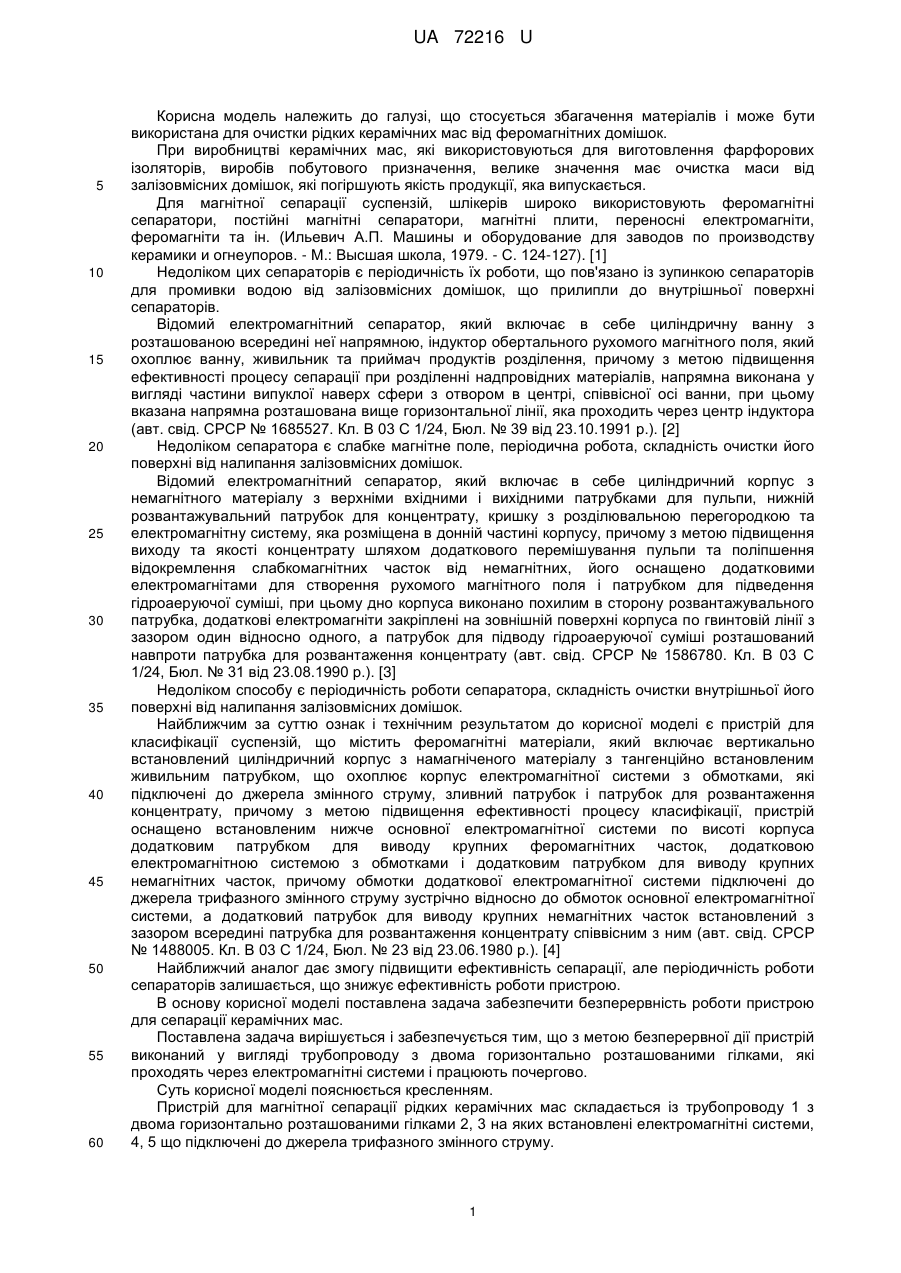

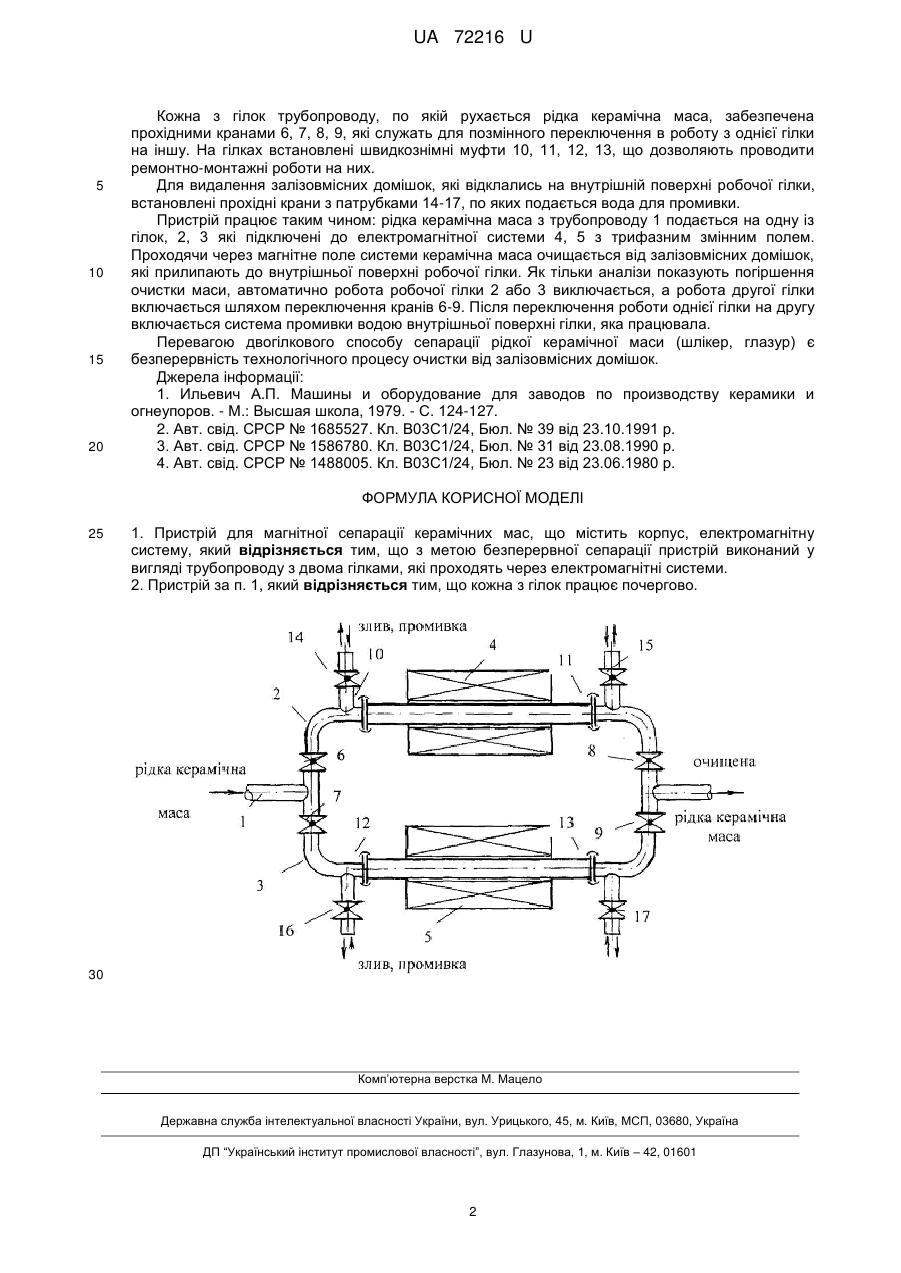

Реферат: UA 72216 U UA 72216 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі, що стосується збагачення матеріалів і може бути використана для очистки рідких керамічних мас від феромагнітних домішок. При виробництві керамічних мас, які використовуються для виготовлення фарфорових ізоляторів, виробів побутового призначення, велике значення має очистка маси від залізовмісних домішок, які погіршують якість продукції, яка випускається. Для магнітної сепарації суспензій, шлікерів широко використовують феромагнітні сепаратори, постійні магнітні сепаратори, магнітні плити, переносні електромагніти, феромагніти та ін. (Ильевич А.П. Машины и оборудование для заводов по производству керамики и огнеупоров. - М.: Высшая школа, 1979. - С. 124-127). [1] Недоліком цих сепараторів є періодичність їх роботи, що пов'язано із зупинкою сепараторів для промивки водою від залізовмісних домішок, що прилипли до внутрішньої поверхні сепараторів. Відомий електромагнітний сепаратор, який включає в себе циліндричну ванну з розташованою всередині неї напрямною, індуктор обертального рухомого магнітного поля, який охоплює ванну, живильник та приймач продуктів розділення, причому з метою підвищення ефективності процесу сепарації при розділенні надпровідних матеріалів, напрямна виконана у вигляді частини випуклої наверх сфери з отвором в центрі, співвісної осі ванни, при цьому вказана напрямна розташована вище горизонтальної лінії, яка проходить через центр індуктора (авт. свід. СРСР № 1685527. Кл. В 03 С 1/24, Бюл. № 39 від 23.10.1991 p.). [2] Недоліком сепаратора є слабке магнітне поле, періодична робота, складність очистки його поверхні від налипання залізовмісних домішок. Відомий електромагнітний сепаратор, який включає в себе циліндричний корпус з немагнітного матеріалу з верхніми вхідними і вихідними патрубками для пульпи, нижній розвантажувальний патрубок для концентрату, кришку з розділювальною перегородкою та електромагнітну систему, яка розміщена в донній частині корпусу, причому з метою підвищення виходу та якості концентрату шляхом додаткового перемішування пульпи та поліпшення відокремлення слабкомагнітних часток від немагнітних, його оснащено додатковими електромагнітами для створення рухомого магнітного поля і патрубком для підведення гідроаеруючої суміші, при цьому дно корпуса виконано похилим в сторону розвантажувального патрубка, додаткові електромагніти закріплені на зовнішній поверхні корпуса по гвинтовій лінії з зазором один відносно одного, а патрубок для підводу гідроаеруючої суміші розташований навпроти патрубка для розвантаження концентрату (авт. свід. СРСР № 1586780. Кл. В 03 С 1/24, Бюл. № 31 від 23.08.1990 p.). [3] Недоліком способу є періодичність роботи сепаратора, складність очистки внутрішньої його поверхні від налипання залізовмісних домішок. Найближчим за суттю ознак і технічним результатом до корисної моделі є пристрій для класифікації суспензій, що містить феромагнітні матеріали, який включає вертикально встановлений циліндричний корпус з намагніченого матеріалу з тангенційно встановленим живильним патрубком, що охоплює корпус електромагнітної системи з обмотками, які підключені до джерела змінного струму, зливний патрубок і патрубок для розвантаження концентрату, причому з метою підвищення ефективності процесу класифікації, пристрій оснащено встановленим нижче основної електромагнітної системи по висоті корпуса додатковим патрубком для виводу крупних феромагнітних часток, додатковою електромагнітною системою з обмотками і додатковим патрубком для виводу крупних немагнітних часток, причому обмотки додаткової електромагнітної системи підключені до джерела трифазного змінного струму зустрічно відносно до обмоток основної електромагнітної системи, а додатковий патрубок для виводу крупних немагнітних часток встановлений з зазором всередині патрубка для розвантаження концентрату співвісним з ним (авт. свід. СРСР № 1488005. Кл. В 03 С 1/24, Бюл. № 23 від 23.06.1980 p.). [4] Найближчий аналог дає змогу підвищити ефективність сепарації, але періодичність роботи сепараторів залишається, що знижує ефективність роботи пристрою. В основу корисної моделі поставлена задача забезпечити безперервність роботи пристрою для сепарації керамічних мас. Поставлена задача вирішується і забезпечується тим, що з метою безперервної дії пристрій виконаний у вигляді трубопроводу з двома горизонтально розташованими гілками, які проходять через електромагнітні системи і працюють почергово. Суть корисної моделі пояснюється кресленням. Пристрій для магнітної сепарації рідких керамічних мас складається із трубопроводу 1 з двома горизонтально розташованими гілками 2, 3 на яких встановлені електромагнітні системи, 4, 5 що підключені до джерела трифазного змінного струму. 1 UA 72216 U 5 10 15 20 Кожна з гілок трубопроводу, по якій рухається рідка керамічна маса, забезпечена прохідними кранами 6, 7, 8, 9, які служать для позмінного переключення в роботу з однієї гілки на іншу. На гілках встановлені швидкознімні муфти 10, 11, 12, 13, що дозволяють проводити ремонтно-монтажні роботи на них. Для видалення залізовмісних домішок, які відклались на внутрішній поверхні робочої гілки, встановлені прохідні крани з патрубками 14-17, по яких подається вода для промивки. Пристрій працює таким чином: рідка керамічна маса з трубопроводу 1 подається на одну із гілок, 2, 3 які підключені до електромагнітної системи 4, 5 з трифазним змінним полем. Проходячи через магнітне поле системи керамічна маса очищається від залізовмісних домішок, які прилипають до внутрішньої поверхні робочої гілки. Як тільки аналізи показують погіршення очистки маси, автоматично робота робочої гілки 2 або 3 виключається, а робота другої гілки включається шляхом переключення кранів 6-9. Після переключення роботи однієї гілки на другу включається система промивки водою внутрішньої поверхні гілки, яка працювала. Перевагою двогілкового способу сепарації рідкої керамічної маси (шлікер, глазур) є безперервність технологічного процесу очистки від залізовмісних домішок. Джерела інформації: 1. Ильевич А.П. Машины и оборудование для заводов по производству керамики и огнеупоров. - М.: Высшая школа, 1979. - С. 124-127. 2. Авт. свід. СРСР № 1685527. Кл. В03С1/24, Бюл. № 39 від 23.10.1991 р. 3. Авт. свід. СРСР № 1586780. Кл. В03С1/24, Бюл. № 31 від 23.08.1990 р. 4. Авт. свід. СРСР № 1488005. Кл. В03С1/24, Бюл. № 23 від 23.06.1980 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 1. Пристрій для магнітної сепарації керамічних мас, що містить корпус, електромагнітну систему, який відрізняється тим, що з метою безперервної сепарації пристрій виконаний у вигляді трубопроводу з двома гілками, які проходять через електромагнітні системи. 2. Пристрій за п. 1, який відрізняється тим, що кожна з гілок працює почергово. 30 Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
