Пристрій для збирання нафти з прибережної зони водної акваторії

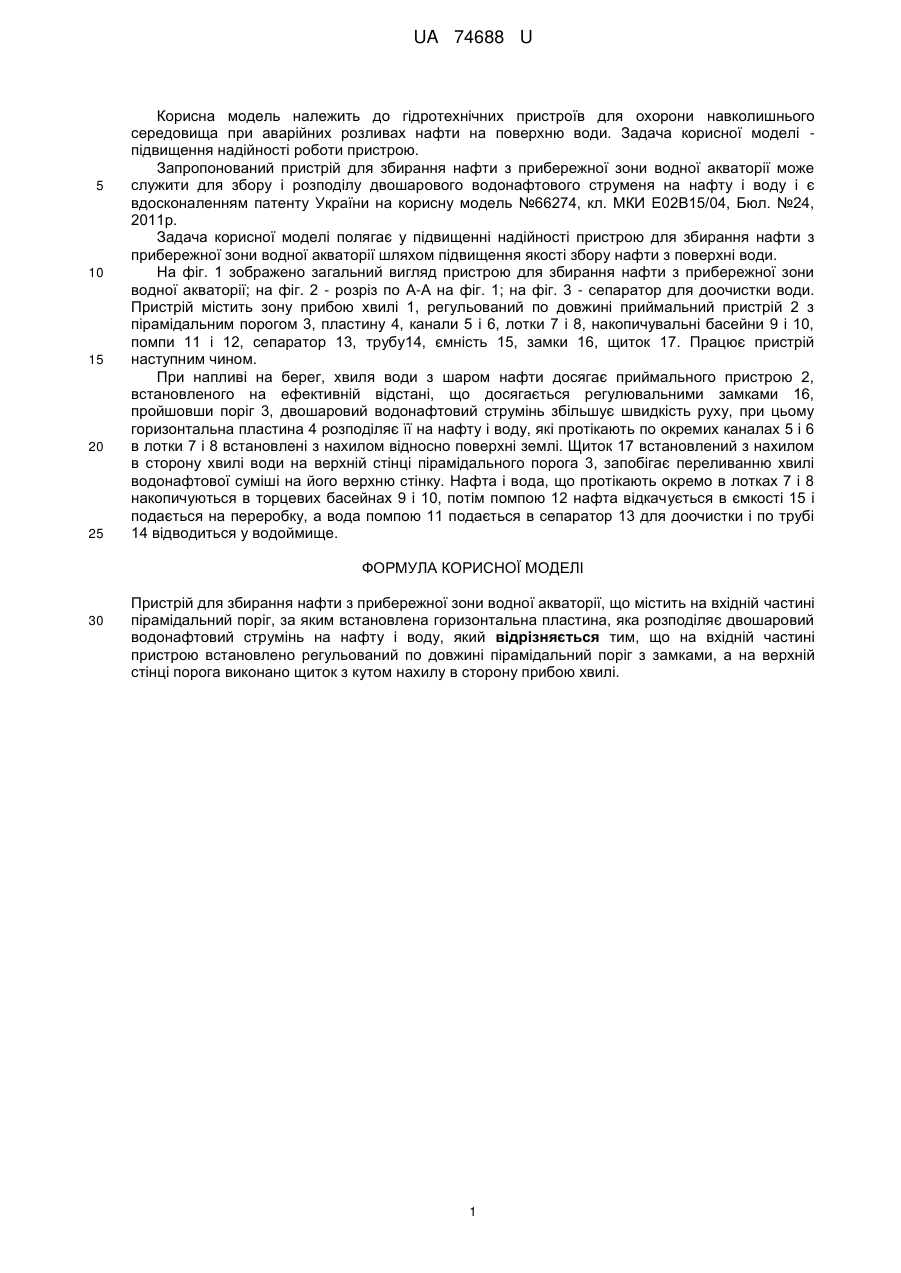

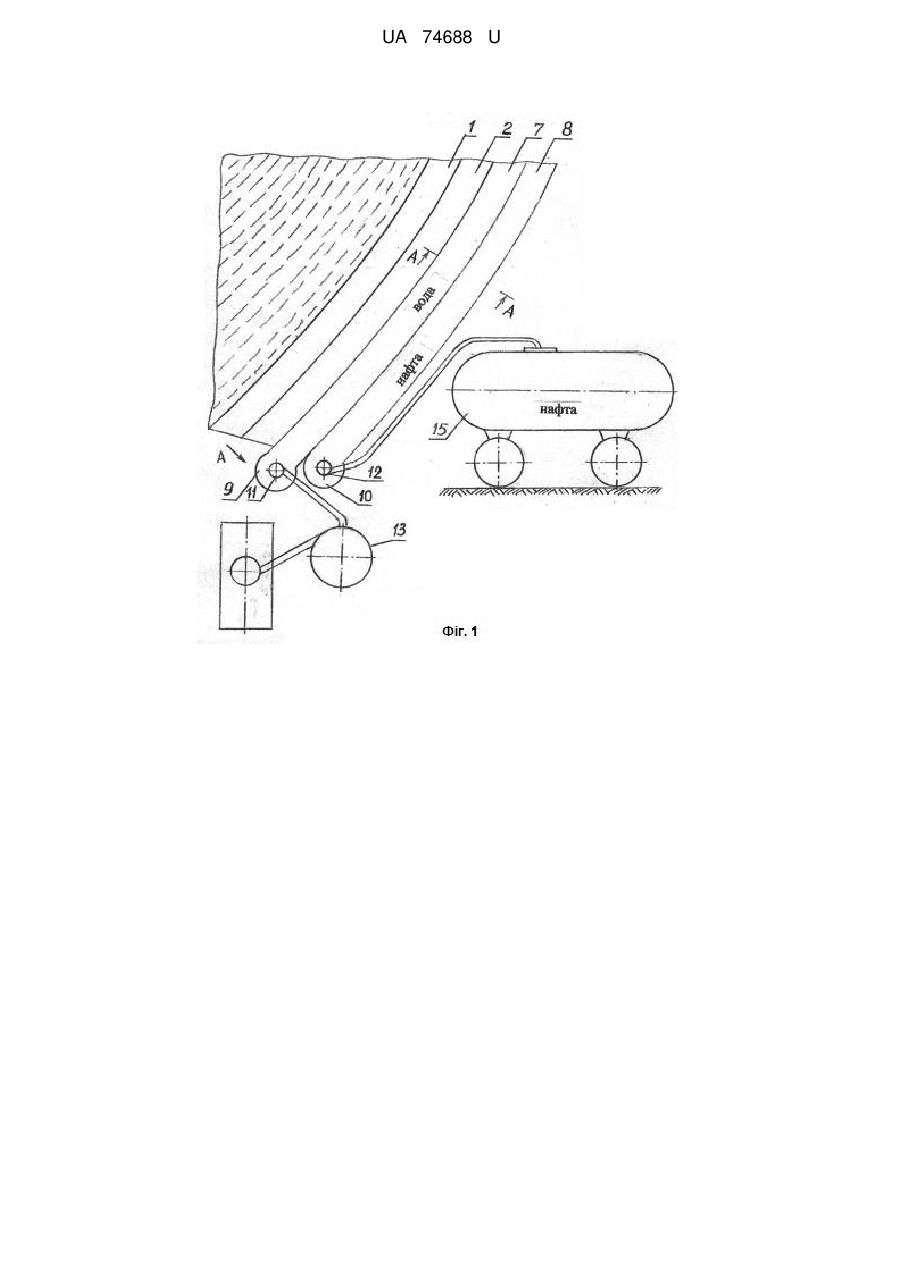

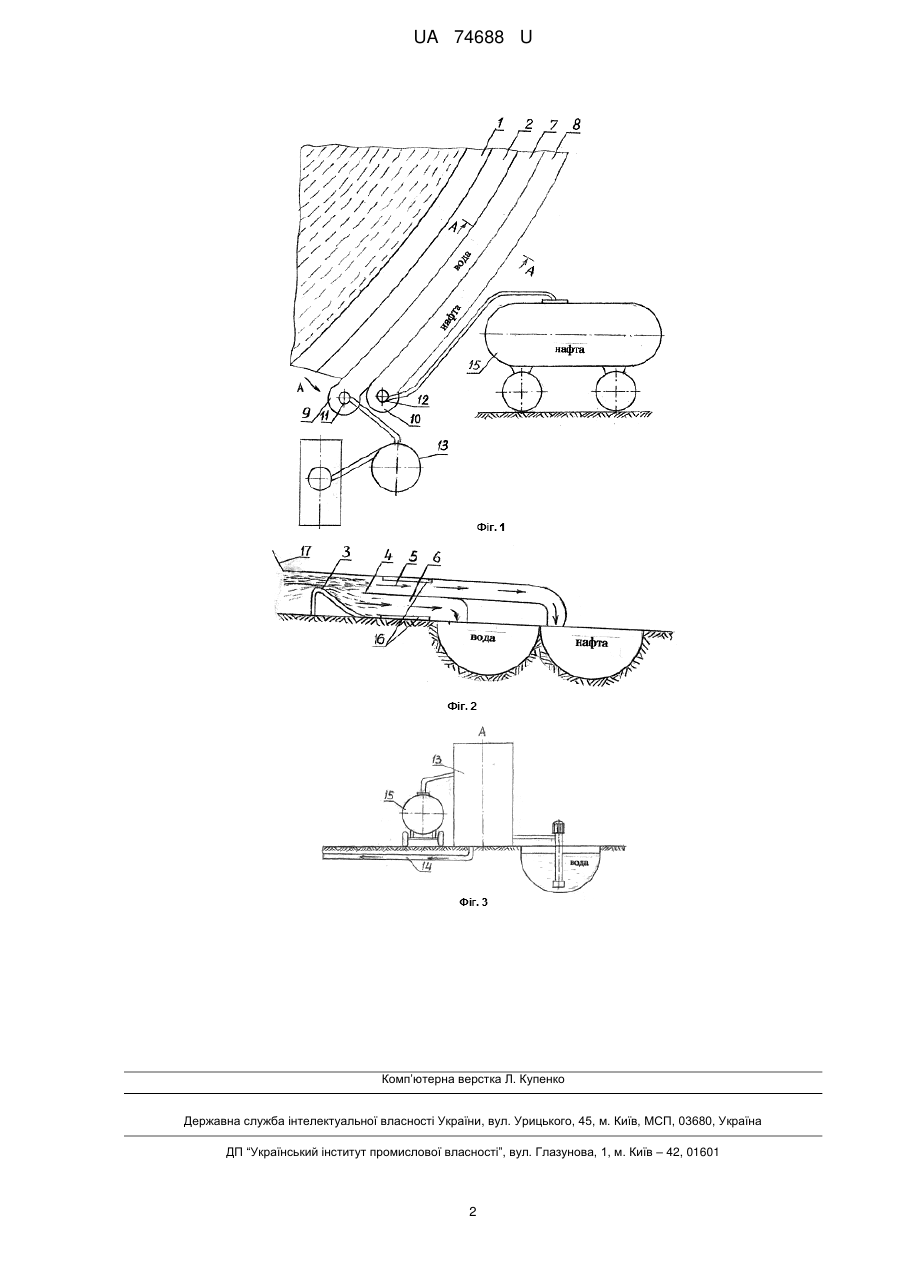

Реферат: UA 74688 U UA 74688 U 5 10 15 20 25 Корисна модель належить до гідротехнічних пристроїв для охорони навколишнього середовища при аварійних розливах нафти на поверхню води. Задача корисної моделі підвищення надійності роботи пристрою. Запропонований пристрій для збирання нафти з прибережної зони водної акваторії може служити для збору і розподілу двошарового водонафтового струменя на нафту і воду і є вдосконаленням патенту України на корисну модель №66274, кл. МКИ Е02В15/04, Бюл. №24, 2011р. Задача корисної моделі полягає у підвищенні надійності пристрою для збирання нафти з прибережної зони водної акваторії шляхом підвищення якості збору нафти з поверхні води. На фіг. 1 зображено загальний вигляд пристрою для збирання нафти з прибережної зони водної акваторії; на фіг. 2 - розріз по А-А на фіг. 1; на фіг. 3 - сепаратор для доочистки води. Пристрій містить зону прибою хвилі 1, регульований по довжині приймальний пристрій 2 з пірамідальним порогом 3, пластину 4, канали 5 і 6, лотки 7 і 8, накопичувальні басейни 9 і 10, помпи 11 і 12, сепаратор 13, трубу14, ємність 15, замки 16, щиток 17. Працює пристрій наступним чином. При напливі на берег, хвиля води з шаром нафти досягає приймального пристрою 2, встановленого на ефективній відстані, що досягається регулювальними замками 16, пройшовши поріг 3, двошаровий водонафтовий струмінь збільшує швидкість руху, при цьому горизонтальна пластина 4 розподіляє її на нафту і воду, які протікають по окремих каналах 5 і 6 в лотки 7 і 8 встановлені з нахилом відносно поверхні землі. Щиток 17 встановлений з нахилом в сторону хвилі води на верхній стінці пірамідального порога 3, запобігає переливанню хвилі водонафтової суміші на його верхню стінку. Нафта і вода, що протікають окремо в лотках 7 і 8 накопичуються в торцевих басейнах 9 і 10, потім помпою 12 нафта відкачується в ємкості 15 і подається на переробку, а вода помпою 11 подається в сепаратор 13 для доочистки і по трубі 14 відводиться у водоймище. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Пристрій для збирання нафти з прибережної зони водної акваторії, що містить на вхідній частині пірамідальний поріг, за яким встановлена горизонтальна пластина, яка розподіляє двошаровий водонафтовий струмінь на нафту і воду, який відрізняється тим, що на вхідній частині пристрою встановлено регульований по довжині пірамідальний поріг з замками, а на верхній стінці порога виконано щиток з кутом нахилу в сторону прибою хвилі. 1 UA 74688 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
