Пристрій для збирання нафти з поверхні води

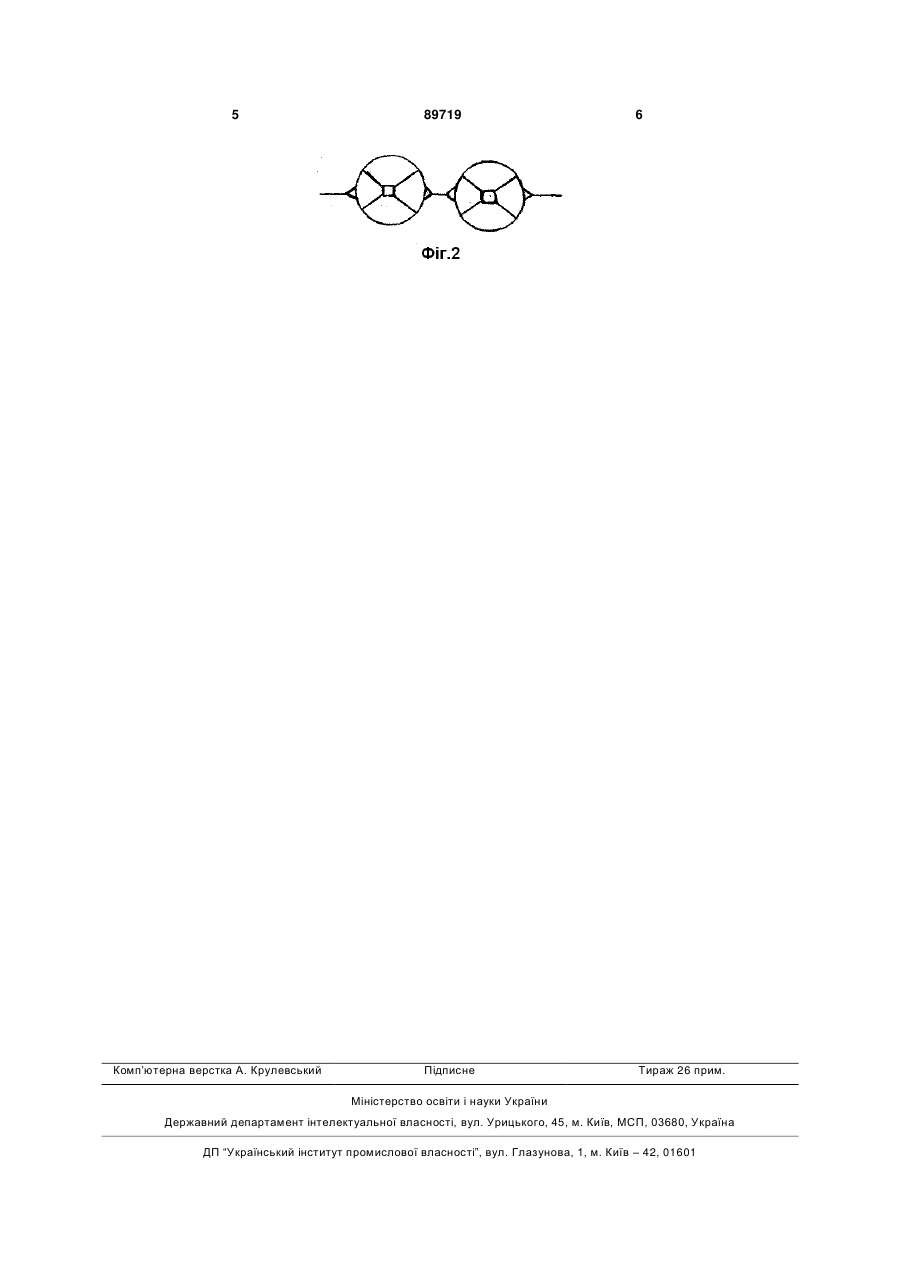

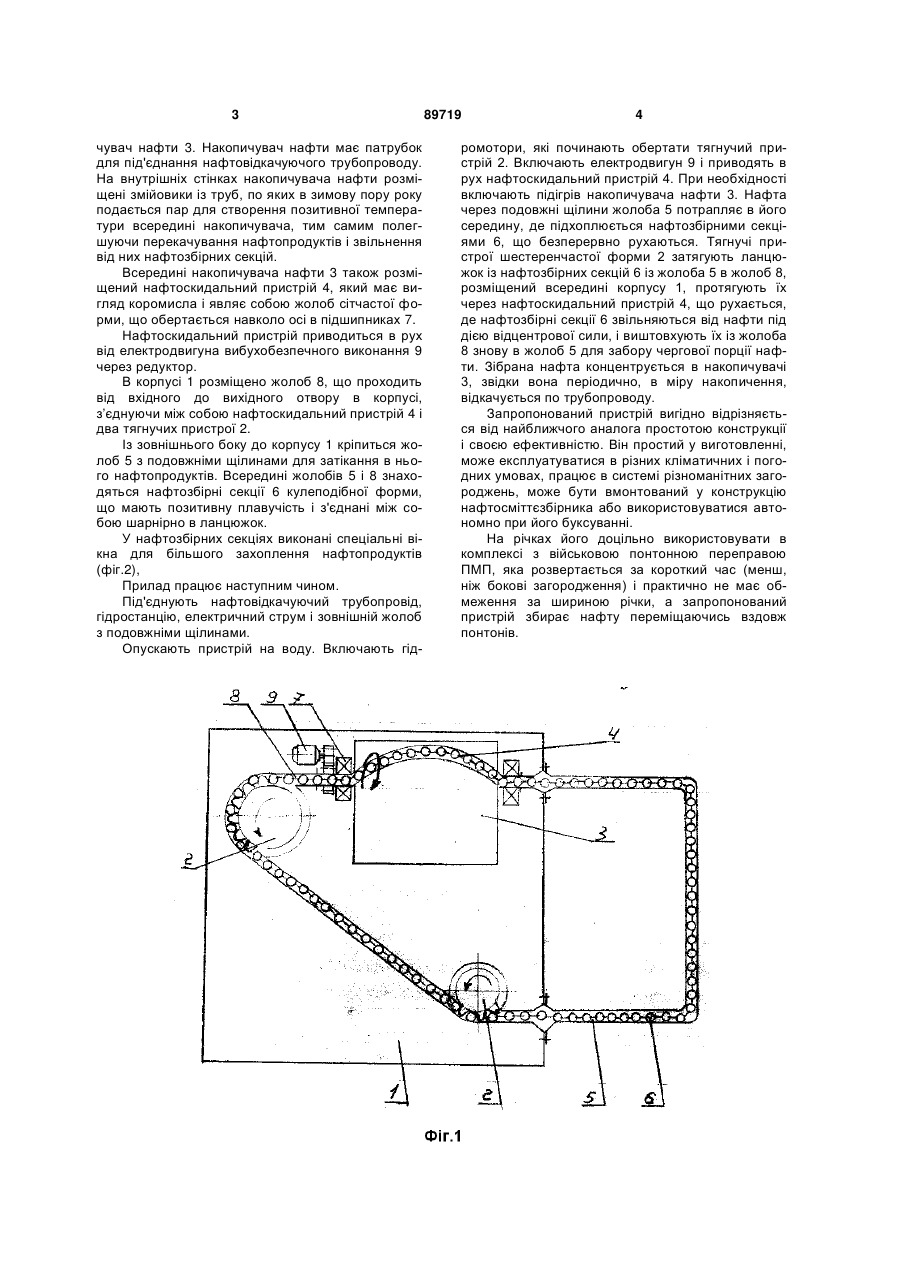

1. Пристрій для збирання нафти з поверхні води, що складається з короба позитивної плаву 3 чувач нафти 3. Накопичувач нафти має патрубок для під'єднання нафтовідкачуючого трубопроводу. На внутрішніх стінках накопичувача нафти розміщені змійовики із труб, по яких в зимову пору року подається пар для створення позитивної температури всередині накопичувача, тим самим полегшуючи перекачування нафтопродуктів і звільнення від них нафтозбірних секцій. Всередині накопичувача нафти 3 також розміщений нафтоскидальний пристрій 4, який має вигляд коромисла і являє собою жолоб сітчастої форми, що обертається навколо осі в підшипниках 7. Нафтоскидальний пристрій приводиться в рух від електродвигуна вибухобезпечного виконання 9 через редуктор. В корпусі 1 розміщено жолоб 8, що проходить від вхідного до вихідного отвору в корпусі, з’єднуючи між собою нафтоскидальний пристрій 4 і два тягнучих пристрої 2. Із зовнішнього боку до корпусу 1 кріпиться жолоб 5 з подовжніми щілинами для затікання в нього нафтопродуктів. Всередині жолобів 5 і 8 знаходяться нафтозбірні секції 6 кулеподібної форми, що мають позитивну плавучість і з'єднані між собою шарнірно в ланцюжок. У нафтозбірних секціях виконані спеціальні вікна для більшого захоплення нафтопродуктів (фіг.2), Прилад працює наступним чином. Під'єднують нафтовідкачуючий трубопровід, гідростанцію, електричний струм і зовнішній жолоб з подовжніми щілинами. Опускають пристрій на воду. Включають гід 89719 4 ромотори, які починають обертати тягнучий пристрій 2. Включають електродвигун 9 і приводять в рух нафтоскидальний пристрій 4. При необхідності включають підігрів накопичувача нафти 3. Нафта через подовжні щілини жолоба 5 потрапляє в його середину, де підхоплюється нафтозбірними секціями 6, що безперервно рухаються. Тягнучі пристрої шестеренчастої форми 2 затягують ланцюжок із нафтозбірних секцій 6 із жолоба 5 в жолоб 8, розміщений всередині корпусу 1, протягують їх через нафтоскидальний пристрій 4, що рухається, де нафтозбірні секції 6 звільняються від нафти під дією відцентрової сили, і виштовхують їх із жолоба 8 знову в жолоб 5 для забору чергової порції нафти. Зібрана нафта концентрується в накопичувачі 3, звідки вона періодично, в міру накопичення, відкачується по трубопроводу. Запропонований пристрій вигідно відрізняється від найближчого аналога простотою конструкції і своєю ефективністю. Він простий у виготовленні, може експлуатуватися в різних кліматичних і погодних умовах, працює в системі різноманітних загороджень, може бути вмонтований у конструкцію нафтосміттєзбірника або використовуватися автономно при його буксуванні. На річках його доцільно використовувати в комплексі з військовою понтонною переправою ПМП, яка розвертається за короткий час (менш, ніж бокові загородження) і практично не має обмеження за шириною річки, а запропонований пристрій збирає нафту переміщаючись вздовж понтонів. 5 Комп’ютерна верстка А. Крулевський 89719 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
