Пристрій для збирання нафти з прибережної зони водної акваторії
Номер патенту: 66274
Опубліковано: 26.12.2011
Автори: Степахно Володимир Іванович, Шаблій Микола Євдокимович, Патон Борис Євгенович, Романюк Валерій Степанович, Даник Юрій Григорович
Формула / Реферат
1. Пристрій для збирання нафти з прибережної зони водної акваторії при аварійних розливаннях нафтопродуктів, що містить закладені по похилій береговій поверхні до водоймища валики в декілька рядів із загорнутим в геотекстильну оболонку ґрунтом, проникаючим для води і непроникаючим для нафти, який відрізняється тим, що на вхідній частині пристрою закріплений пірамідальний поріг, за яким встановлена горизонтальна пластина, яка розподіляє двошаровий водонафтовий струмінь на нафту і воду, які протікають по горизонтальних каналах в окремі лотки, що встановлені з нахилом на рівні поверхні землі, в торці яких виконані басейни з встановленими помпами.
2. Пристрій за п. 1, який відрізняється тим, що в торці басейну для доочистки води встановлений відцентровий сепаратор.
Текст

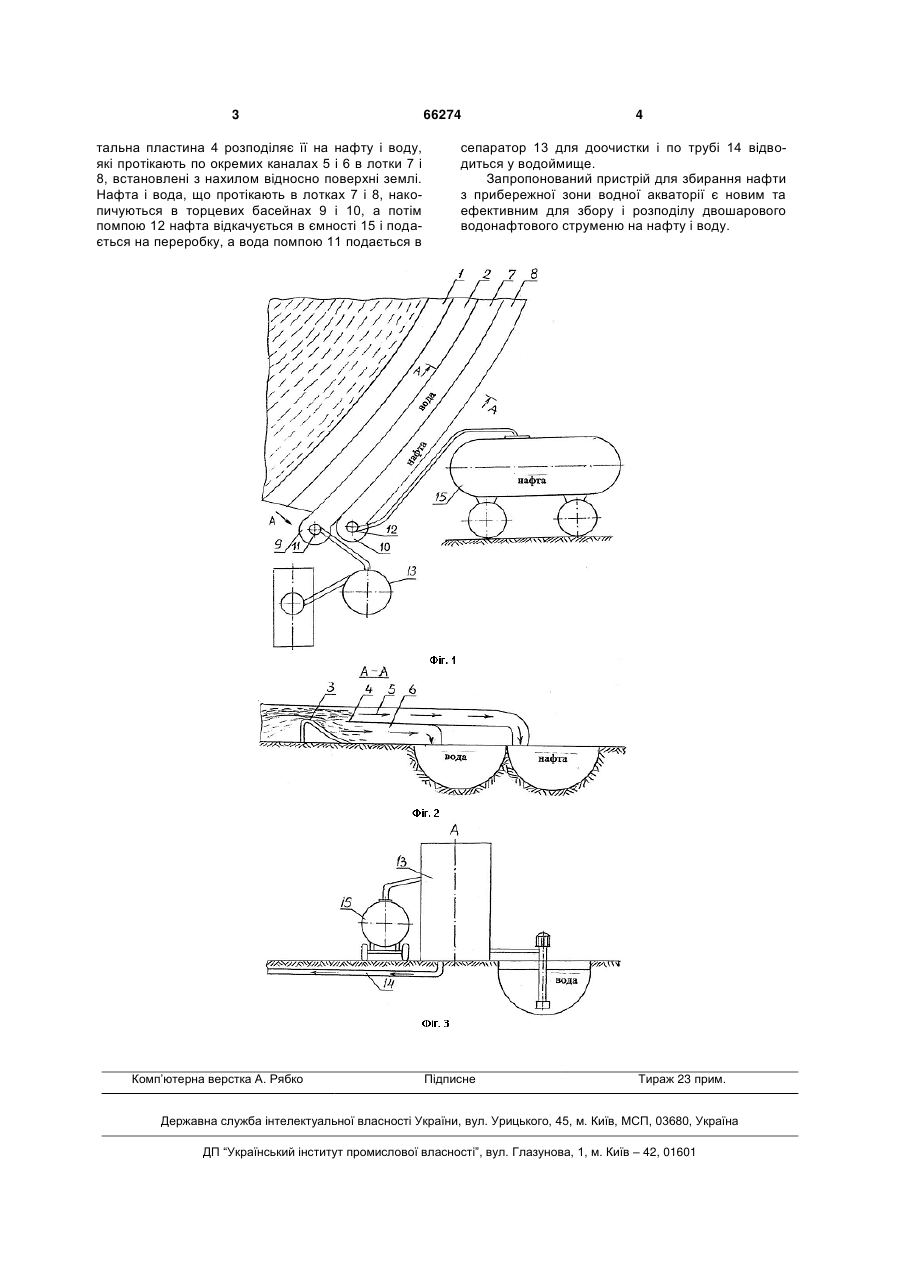

1. Пристрій для збирання нафти з прибережної зони водної акваторії при аварійних розливаннях нафтопродуктів, що містить закладені по по 3 тальна пластина 4 розподіляє її на нафту і воду, які протікають по окремих каналах 5 і 6 в лотки 7 і 8, встановлені з нахилом відносно поверхні землі. Нафта і вода, що протікають в лотках 7 і 8, накопичуються в торцевих басейнах 9 і 10, а потім помпою 12 нафта відкачується в ємності 15 і подається на переробку, а вода помпою 11 подається в Комп’ютерна верстка А. Рябко 66274 4 сепаратор 13 для доочистки і по трубі 14 відводиться у водоймище. Запропонований пристрій для збирання нафти з прибережної зони водної акваторії є новим та ефективним для збору і розподілу двошарового водонафтового струменю на нафту і воду. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for oil collection from coastal zone of water area
Автори англійськоюPaton Borys Yevhenovych, Romaniuk Valerii Stepanovych, Shablii Mykola Yevdokymovych, Danyk Yurii Hryhorovych, Stepakhno Volodymyr Ivanovych
Назва патенту російськоюУстройство для сбора нефти из прибрежной зоны водной акватории
Автори російськоюПатон Борис Евгеньевич, Романюк Валерий Степанович, Шаблий Николай Евдокимович, Даник Юрий Григорьевич, Степахно Владимир Иванович
МПК / Мітки
МПК: E02B 15/04
Мітки: акваторії, збирання, водної, прибережної, пристрій, зони, нафти
