Пристрій для збирання в’язкої нафти з поверхні води

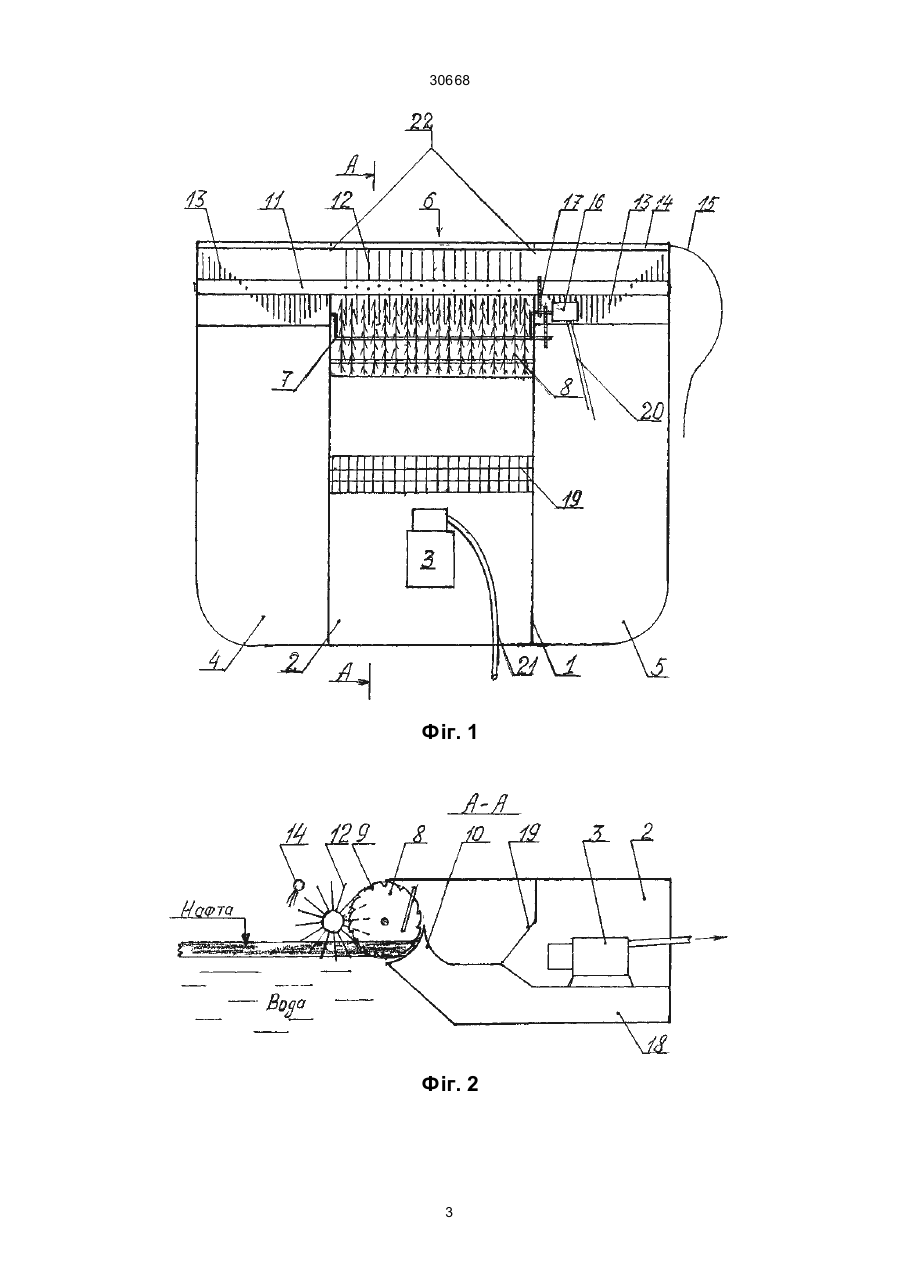

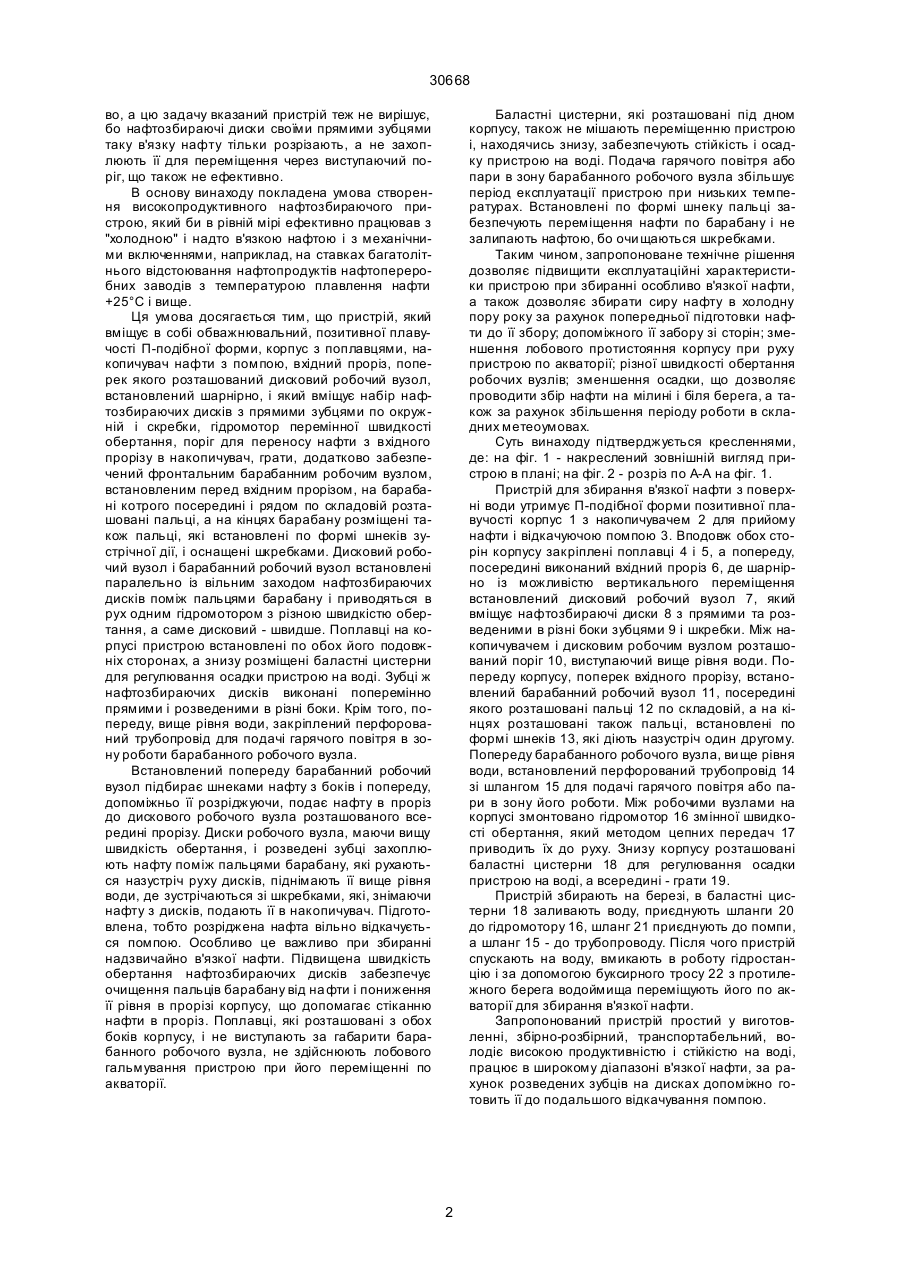

Пристрій для збирання в'язкої нафти з поверхні води, який містить в собі обважнювальний позитивної плавучості П-подібної форми корпус з поплавцями, накопичувач нафти з помпою, шланги, гідромотор, дисковий робочий вузол зі шкребками, встановлений шарнірно всередині і поперек вхідного прорізу корпуса, прямі зуби, виготовлені по периметру нафтозбираючих дисків робочого вузла, поріг для переміщення нафти з вхідного прорі 30668 во, а цю задачу вказаний пристрій теж не вирішує, бо нафтозбираючі диски своїми прямими зубцями таку в'язку нафту тільки розрізають, а не захоплюють її для переміщення через виступаючий поріг, що також не ефективно. В основу винаходу покладена умова створення високопродуктивного нафтозбираючого пристрою, який би в рівній мірі ефективно працював з "холодною" і надто в'язкою нафтою і з механічними включеннями, наприклад, на ставках багатолітнього відстоювання нафтопродуктів нафтопереробних заводів з температурою плавлення нафти +25°С і вище. Ця умова досягається тим, що пристрій, який вміщує в собі обважнювальний, позитивної плавучості П-подібної форми, корпус з поплавцями, накопичувач нафти з помпою, вхідний проріз, поперек якого розташований дисковий робочий вузол, встановлений шарнірно, і який вміщує набір нафтозбираючих дисків з прямими зубцями по окружній і скребки, гідромотор перемінної швидкості обертання, поріг для переносу нафти з вхідного прорізу в накопичувач, грати, додатково забезпечений фронтальним барабанним робочим вузлом, встановленим перед вхідним прорізом, на барабані котрого посередині і рядом по складовій розташовані пальці, а на кінцях барабану розміщені також пальці, які встановлені по формі шнеків зустрічної дії, і оснащені шкребками. Дисковий робочий вузол і барабанний робочий вузол встановлені паралельно із вільним заходом нафтозбираючих дисків поміж пальцями барабану і приводяться в рух одним гідромотором з різною швидкістю обертання, а саме дисковий - швидше. Поплавці на корпусі пристрою встановлені по обох його подовжніх сторонах, а знизу розміщені баластні цистерни для регулювання осадки пристрою на воді. Зубці ж нафтозбираючих дисків виконані поперемінно прямими і розведеними в різні боки. Крім того, попереду, вище рівня води, закріплений перфорований трубопровід для подачі гарячого повітря в зону роботи барабанного робочого вузла. Встановлений попереду барабанний робочий вузол підбирає шнеками нафту з боків і попереду, допоміжньо її розріджуючи, подає нафту в проріз до дискового робочого вузла розташованого всередині прорізу. Диски робочого вузла, маючи вищу швидкість обертання, і розведені зубці захоплюють нафту поміж пальцями барабану, які рухаються назустріч руху дисків, піднімають її вище рівня води, де зустрічаються зі шкребками, які, знімаючи нафту з дисків, подають її в накопичувач. Підготовлена, тобто розріджена нафта вільно відкачується помпою. Особливо це важливо при збиранні надзвичайно в'язкої нафти. Підвищена швидкість обертання нафтозбираючих дисків забезпечує очищення пальців барабану від на фти і пониження її рівня в прорізі корпусу, що допомагає стіканню нафти в проріз. Поплавці, які розташовані з обох боків корпусу, і не виступають за габарити барабанного робочого вузла, не здійснюють лобового гальмування пристрою при його переміщенні по акваторії. Баластні цистерни, які розташовані під дном корпусу, також не мішають переміщенню пристрою і, находячись знизу, забезпечують стійкість і осадку пристрою на воді. Подача гарячого повітря або пари в зону барабанного робочого вузла збільшує період експлуатації пристрою при низьких температурах. Встановлені по формі шнеку пальці забезпечують переміщення нафти по барабану і не залипають нафтою, бо очи щаються шкребками. Таким чином, запропоноване технічне рішення дозволяє підвищити експлуатаційні характеристики пристрою при збиранні особливо в'язкої нафти, а також дозволяє збирати сиру нафту в холодну пору року за рахунок попередньої підготовки нафти до її збору; допоміжного її забору зі сторін; зменшення лобового протистояння корпусу при руху пристрою по акваторії; різної швидкості обертання робочих вузлів; зменшення осадки, що дозволяє проводити збір нафти на мілині і біля берега, а також за рахунок збільшення періоду роботи в складних метеоумовах. Суть винаходу підтверджується кресленнями, де: на фіг. 1 - накреслений зовнішній вигляд пристрою в плані; на фіг. 2 - розріз по А-А на фіг. 1. Пристрій для збирання в'язкої нафти з поверхні води утримує П-подібної форми позитивної плавучості корпус 1 з накопичувачем 2 для прийому нафти і відкачуючою помпою 3. Вподовж обох сторін корпусу закріплені поплавці 4 і 5, а попереду, посередині виконаний вхідний проріз 6, де шарнірно із можливістю вертикального переміщення встановлений дисковий робочий вузол 7, який вміщує нафтозбираючі диски 8 з прямими та розведеними в різні боки зубцями 9 і шкребки. Між накопичувачем і дисковим робочим вузлом розташований поріг 10, виступаючий вище рівня води. Попереду корпусу, поперек вхідного прорізу, встановлений барабанний робочий вузол 11, посередині якого розташовані пальці 12 по складовій, а на кінцях розташовані також пальці, встановлені по формі шнеків 13, які діють назустріч один другому. Попереду барабанного робочого вузла, ви ще рівня води, встановлений перфорований трубопровід 14 зі шлангом 15 для подачі гарячого повітря або пари в зону його роботи. Між робочими вузлами на корпусі змонтовано гідромотор 16 змінної швидкості обертання, який методом цепних передач 17 приводить їх до руху. Знизу корпусу розташовані баластні цистерни 18 для регулювання осадки пристрою на воді, а всередині - грати 19. Пристрій збирають на березі, в баластні цистерни 18 заливають воду, приєднують шланги 20 до гідромотору 16, шланг 21 приєднують до помпи, а шланг 15 - до трубопроводу. Після чого пристрій спускають на воду, вмикають в роботу гідростанцію і за допомогою буксирного тросу 22 з протилежного берега водоймища переміщують його по акваторії для збирання в'язкої нафти. Запропонований пристрій простий у виготовленні, збірно-розбірний, транспортабельний, володіє високою продуктивністю і стійкістю на воді, працює в широкому діапазоні в'язкої нафти, за рахунок розведених зубців на дисках допоміжно готовить її до подальшого відкачування помпою. 2 30668 Фіг. 1 Фіг. 2 3 30668 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
