Пружинний загортач

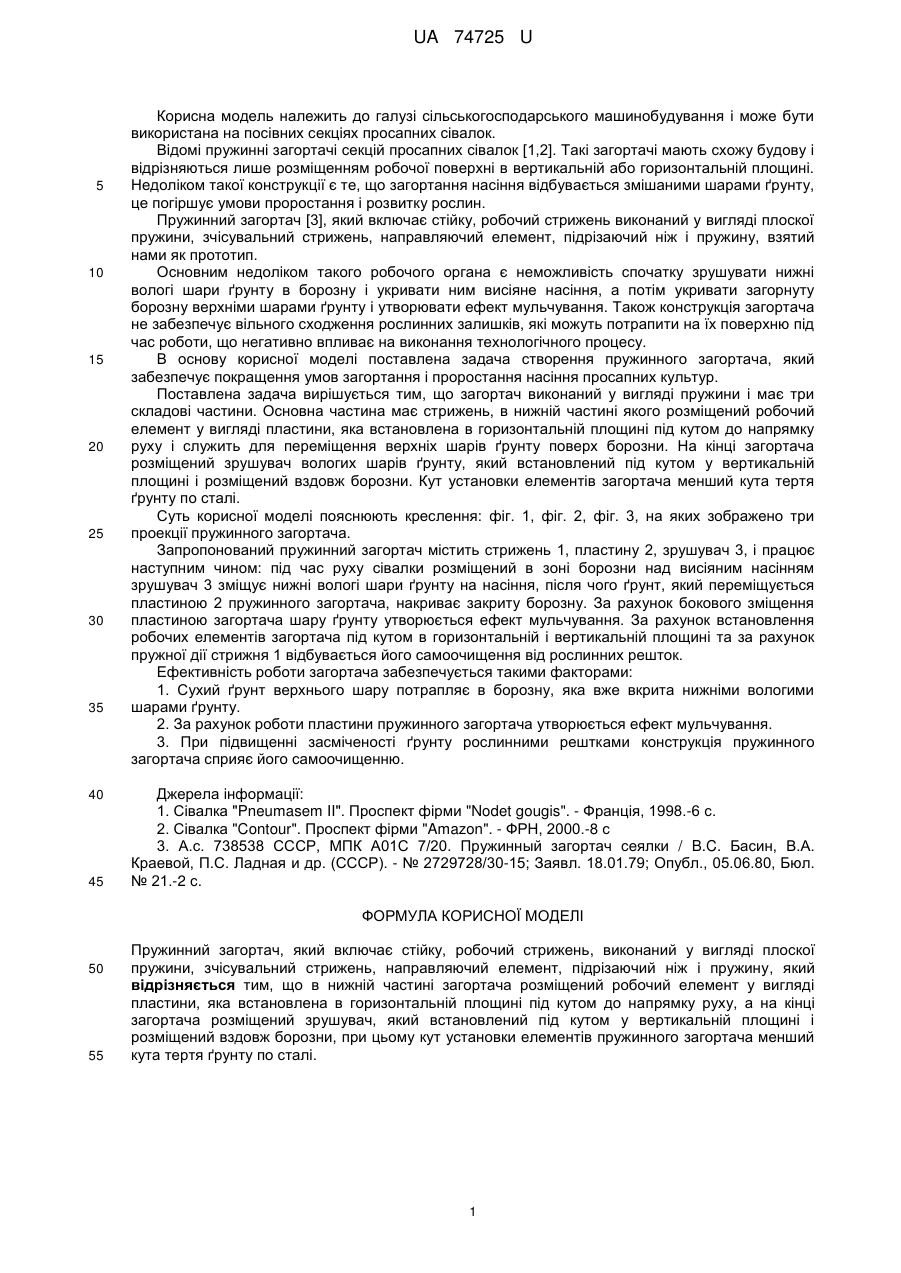

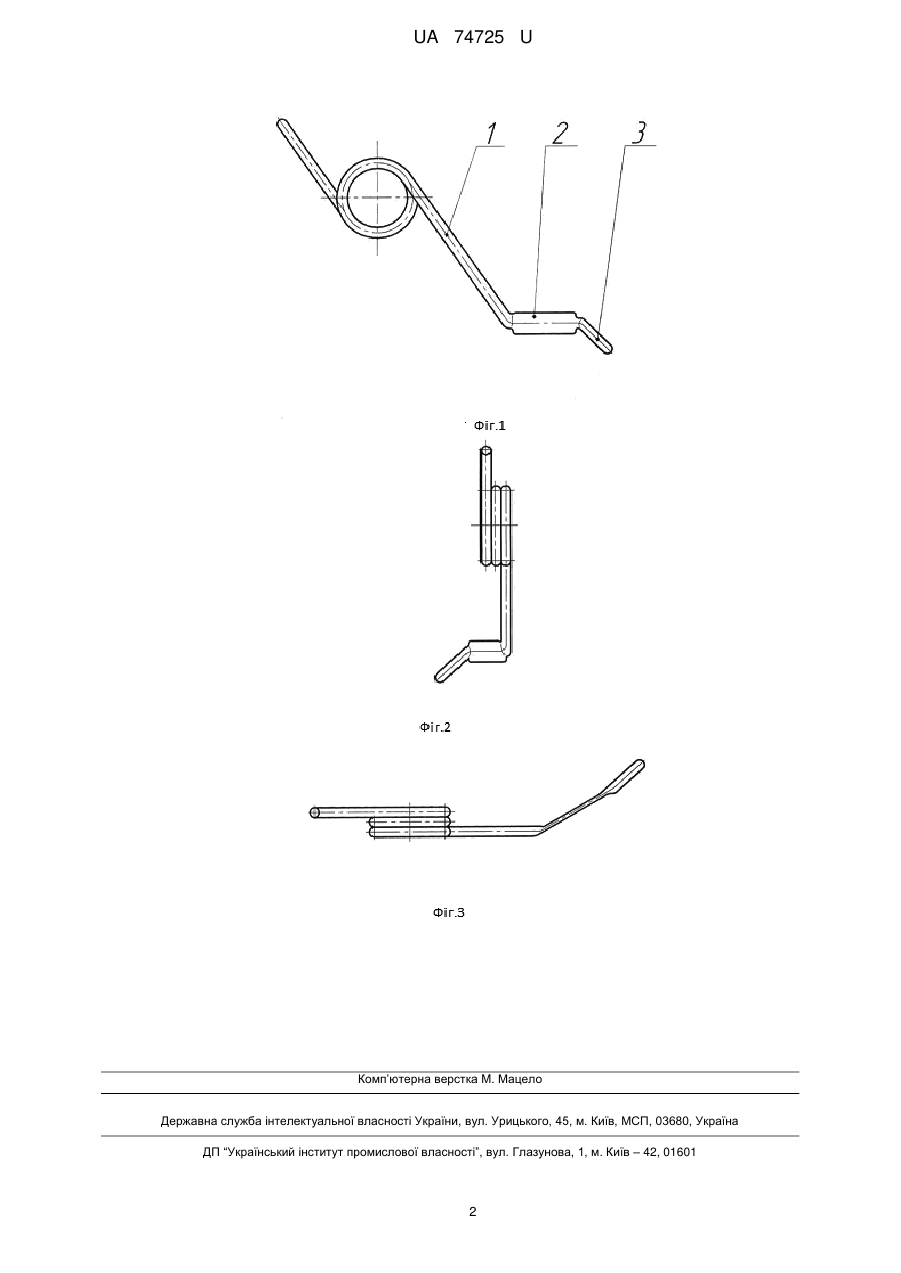

Реферат: UA 74725 U UA 74725 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана на посівних секціях просапних сівалок. Відомі пружинні загортачі секцій просапних сівалок [1,2]. Такі загортачі мають схожу будову і відрізняються лише розміщенням робочої поверхні в вертикальній або горизонтальній площині. Недоліком такої конструкції є те, що загортання насіння відбувається змішаними шарами ґрунту, це погіршує умови проростання і розвитку рослин. Пружинний загортач [3], який включає стійку, робочий стрижень виконаний у вигляді плоскої пружини, зчісувальний стрижень, направляючий елемент, підрізаючий ніж і пружину, взятий нами як прототип. Основним недоліком такого робочого органа є неможливість спочатку зрушувати нижні вологі шари ґрунту в борозну і укривати ним висіяне насіння, а потім укривати загорнуту борозну верхніми шарами ґрунту і утворювати ефект мульчування. Також конструкція загортача не забезпечує вільного сходження рослинних залишків, які можуть потрапити на їх поверхню під час роботи, що негативно впливає на виконання технологічного процесу. В основу корисної моделі поставлена задача створення пружинного загортача, який забезпечує покращення умов загортання і проростання насіння просапних культур. Поставлена задача вирішується тим, що загортач виконаний у вигляді пружини і має три складові частини. Основна частина має стрижень, в нижній частині якого розміщений робочий елемент у вигляді пластини, яка встановлена в горизонтальній площині під кутом до напрямку руху і служить для переміщення верхніх шарів ґрунту поверх борозни. На кінці загортача розміщений зрушувач вологих шарів ґрунту, який встановлений під кутом у вертикальній площині і розміщений вздовж борозни. Кут установки елементів загортача менший кута тертя ґрунту по сталі. Суть корисної моделі пояснюють креслення: фіг. 1, фіг. 2, фіг. 3, на яких зображено три проекції пружинного загортача. Запропонований пружинний загортач містить стрижень 1, пластину 2, зрушувач 3, і працює наступним чином: під час руху сівалки розміщений в зоні борозни над висіяним насінням зрушувач 3 зміщує нижні вологі шари ґрунту на насіння, після чого ґрунт, який переміщується пластиною 2 пружинного загортача, накриває закриту борозну. За рахунок бокового зміщення пластиною загортача шару ґрунту утворюється ефект мульчування. За рахунок встановлення робочих елементів загортача під кутом в горизонтальній і вертикальній площині та за рахунок пружної дії стрижня 1 відбувається його самоочищення від рослинних решток. Ефективність роботи загортача забезпечується такими факторами: 1. Сухий ґрунт верхнього шару потрапляє в борозну, яка вже вкрита нижніми вологими шарами ґрунту. 2. За рахунок роботи пластини пружинного загортача утворюється ефект мульчування. 3. При підвищенні засміченості ґрунту рослинними рештками конструкція пружинного загортача сприяє його самоочищенню. Джерела інформації: 1. Сівалка "Pneumasem II". Проспект фірми "Nodet gougis". - Франція, 1998.-6 с. 2. Сівалка "Contour". Проспект фірми "Amazon". - ФРН, 2000.-8 с 3. А.с. 738538 СССР, МПК А01С 7/20. Пружинный загортач сеялки / B.C. Басин, В.А. Краевой, П.С. Ладная и др. (СССР). - № 2729728/30-15; Заявл. 18.01.79; Опубл., 05.06.80, Бюл. № 21.-2 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Пружинний загортач, який включає стійку, робочий стрижень, виконаний у вигляді плоскої пружини, зчісувальний стрижень, направляючий елемент, підрізаючий ніж і пружину, який відрізняється тим, що в нижній частині загортача розміщений робочий елемент у вигляді пластини, яка встановлена в горизонтальній площині під кутом до напрямку руху, а на кінці загортача розміщений зрушувач, який встановлений під кутом у вертикальній площині і розміщений вздовж борозни, при цьому кут установки елементів пружинного загортача менший кута тертя ґрунту по сталі. 1 UA 74725 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
