Пневматичний висівний апарат

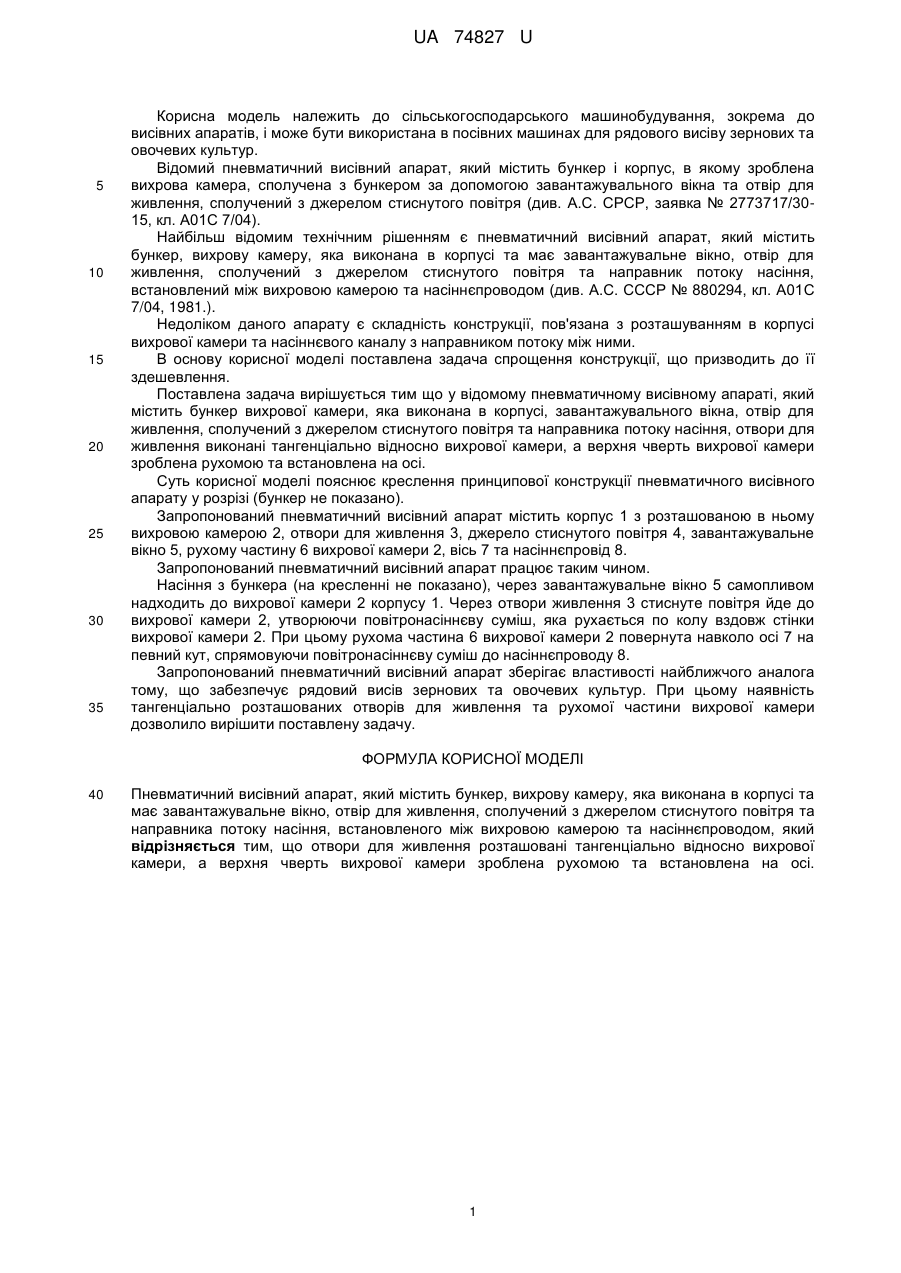

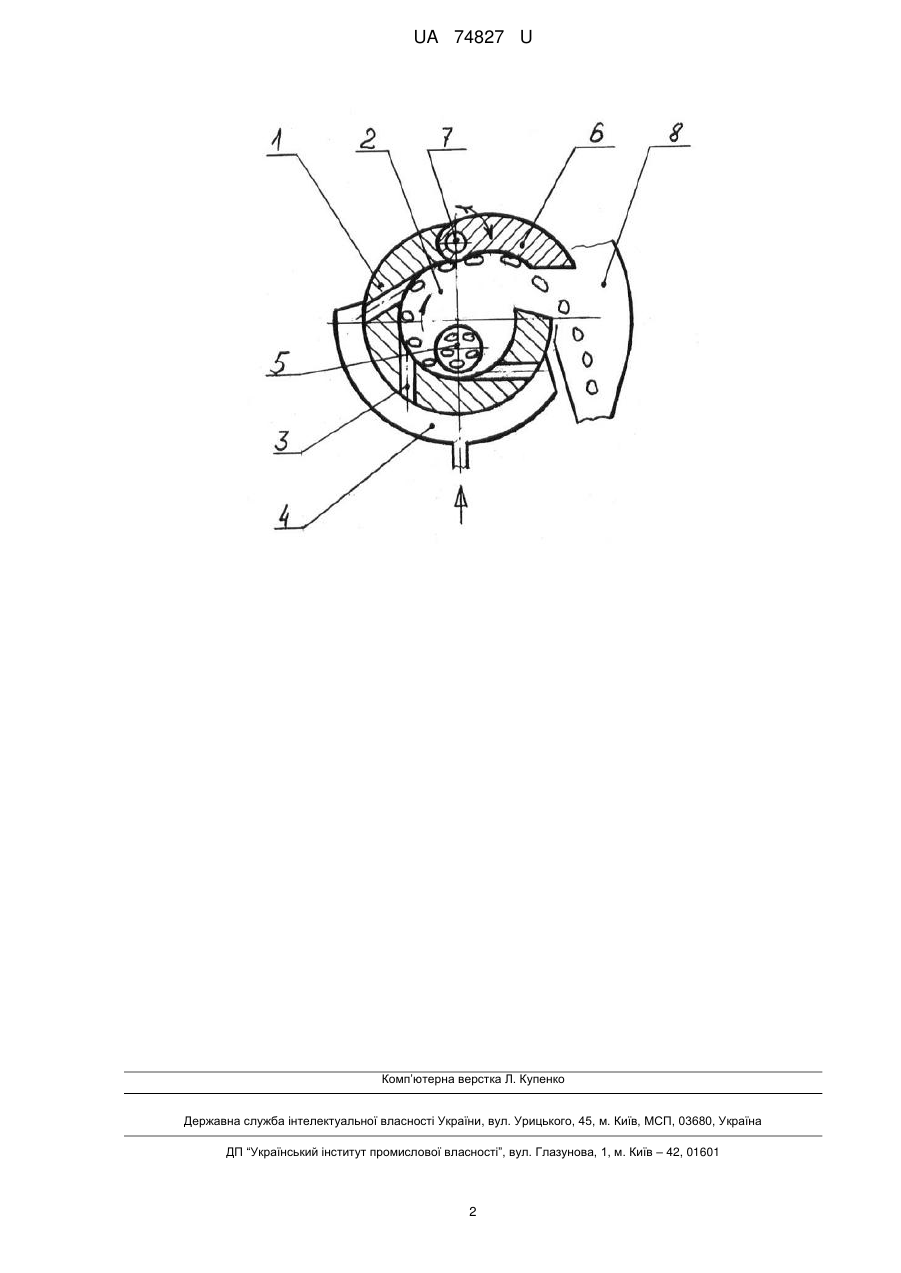

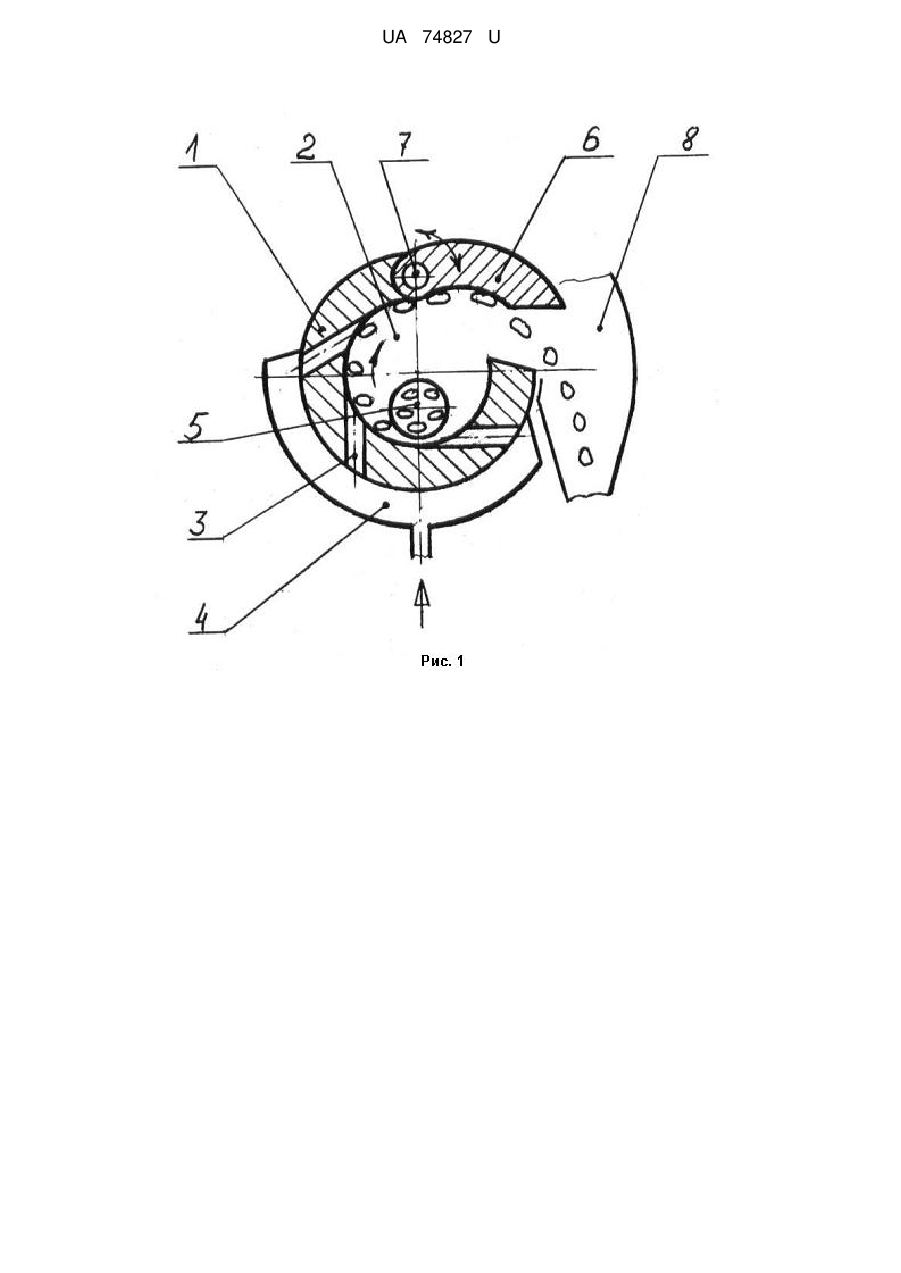

Реферат: Пневматичний висівний апарат належить до машинобудування і може бути використаний в посівних машинах для рядового висіву зернових та овочевих культур. UA 74827 U (54) ПНЕВМАТИЧНИЙ ВИСІВНИЙ АПАРАТ UA 74827 U UA 74827 U 5 10 15 20 25 30 35 Корисна модель належить до сільськогосподарського машинобудування, зокрема до висівних апаратів, і може бути використана в посівних машинах для рядового висіву зернових та овочевих культур. Відомий пневматичний висівний апарат, який містить бункер і корпус, в якому зроблена вихрова камера, сполучена з бункером за допомогою завантажувального вікна та отвір для живлення, сполучений з джерелом стиснутого повітря (див. А.С. СРСР, заявка № 2773717/3015, кл. А01С 7/04). Найбільш відомим технічним рішенням є пневматичний висівний апарат, який містить бункер, вихрову камеру, яка виконана в корпусі та має завантажувальне вікно, отвір для живлення, сполучений з джерелом стиснутого повітря та направник потоку насіння, встановлений між вихровою камерою та насіннєпроводом (див. А.С. СССР № 880294, кл. А01С 7/04, 1981.). Недоліком даного апарату є складність конструкції, пов'язана з розташуванням в корпусі вихрової камери та насіннєвого каналу з направником потоку між ними. В основу корисної моделі поставлена задача спрощення конструкції, що призводить до її здешевлення. Поставлена задача вирішується тим що у відомому пневматичному висівному апараті, який містить бункер вихрової камери, яка виконана в корпусі, завантажувального вікна, отвір для живлення, сполучений з джерелом стиснутого повітря та направника потоку насіння, отвори для живлення виконані тангенціально відносно вихрової камери, а верхня чверть вихрової камери зроблена рухомою та встановлена на осі. Суть корисної моделі пояснює креслення принципової конструкції пневматичного висівного апарату у розрізі (бункер не показано). Запропонований пневматичний висівний апарат містить корпус 1 з розташованою в ньому вихровою камерою 2, отвори для живлення 3, джерело стиснутого повітря 4, завантажувальне вікно 5, рухому частину 6 вихрової камери 2, вісь 7 та насіннєпровід 8. Запропонований пневматичний висівний апарат працює таким чином. Насіння з бункера (на кресленні не показано), через завантажувальне вікно 5 самопливом надходить до вихрової камери 2 корпусу 1. Через отвори живлення 3 стиснуте повітря йде до вихрової камери 2, утворюючи повітронасіннєву суміш, яка рухається по колу вздовж стінки вихрової камери 2. При цьому рухома частина 6 вихрової камери 2 повернута навколо осі 7 на певний кут, спрямовуючи повітронасіннєву суміш до насіннєпроводу 8. Запропонований пневматичний висівний апарат зберігає властивості найближчого аналога тому, що забезпечує рядовий висів зернових та овочевих культур. При цьому наявність тангенціально розташованих отворів для живлення та рухомої частини вихрової камери дозволило вирішити поставлену задачу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пневматичний висівний апарат, який містить бункер, вихрову камеру, яка виконана в корпусі та має завантажувальне вікно, отвір для живлення, сполучений з джерелом стиснутого повітря та направника потоку насіння, встановленого між вихровою камерою та насіннєпроводом, який відрізняється тим, що отвори для живлення розташовані тангенціально відносно вихрової камери, а верхня чверть вихрової камери зроблена рухомою та встановлена на осі. 1 UA 74827 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
