Пневматичний висівний апарат

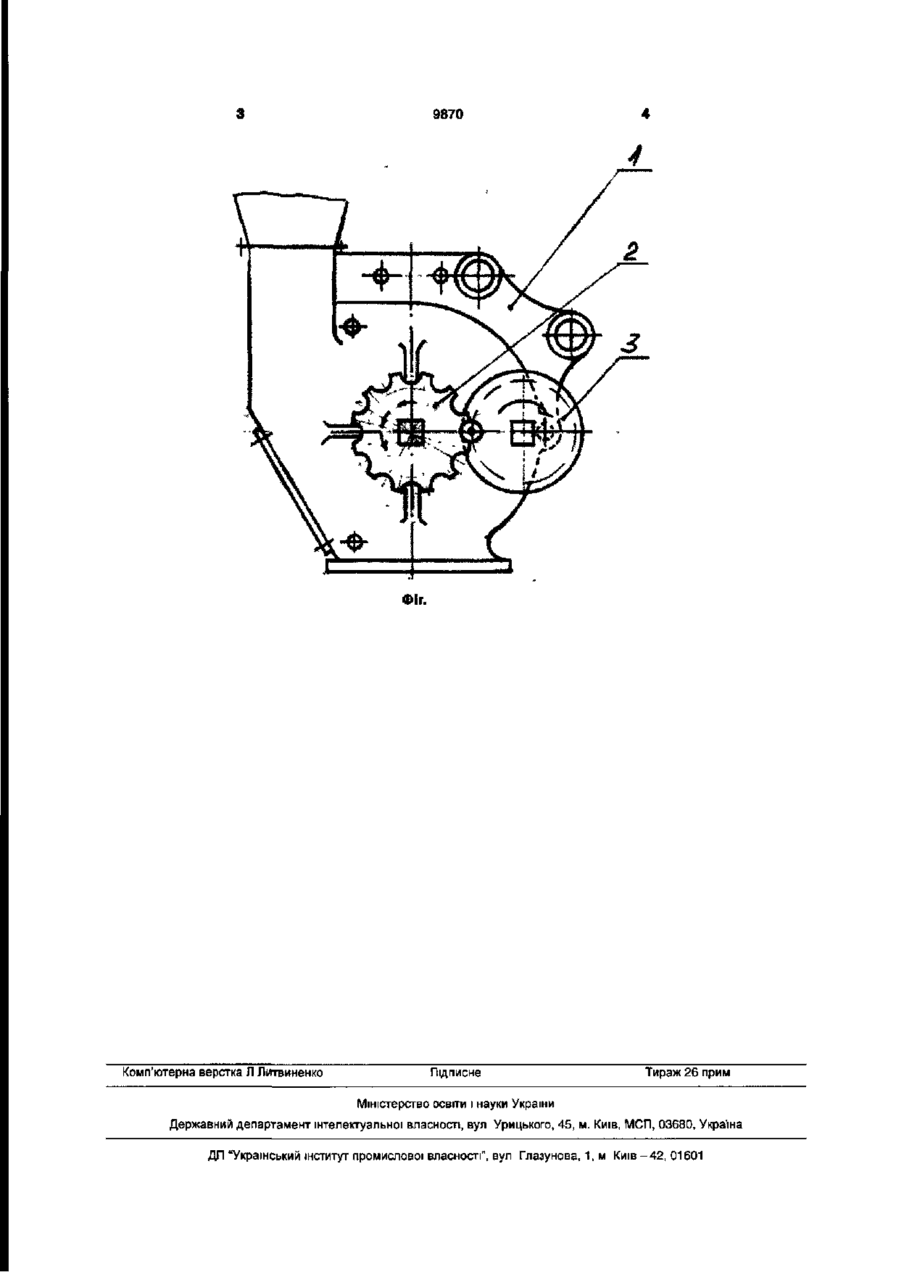

УКРАЇНА (19) UA (11,9870 (із) U (51)7А01С7/04 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) ПНЕВМАТИЧНИЙ ВИСІВНИЙ АПАРАТ 1 (21)и200503426 (24)17.10.2005 ' , (46) 17.10.2005, Бюл. № 10, 2005 р. (72) Мартиненко Сергій Абелевич, Ауліна Тетяна Миколаївна, Магопець Олександр Степанович, Дранко Микола Володимирович (73) КІРОВОГРАДСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ (57) Пневматичний висівний апарат, що включає бункер для насіння, корпус з забірною камерою, скидач зайвого насіння, кришку корпусу з камерою розрідження, висівний диск з присмоктувальними отворами та зірочку механічного приводу, який відрізняється тим, що в ньому встановлено цівкове колесо, яке цівкою зчіплюється з зірочкою механічного приводу. Корисна модель відноситься до сільськогосподарського машинобудування, зокрема до висівних апаратів. Відомий пневматичний висівний апарат, що включає корпус з забірною камерою, камеру розрідження, висівний диск та ворушилку-дозатор [див. патент України №19988А]. Відомий також пневматичний висівний апарат сівалки СУПН-8, що включає бункер для насіння, корпус з забірною камерою, скидач зайвого насіння, кришку корпусу з камерою розрідження, накладку, в якій за формою камери розрідження утворено отвір, висівний диск з присмокту вальними отворами що, розташовані по колу та зірочку механічного приводу, [див. "Сеялка универсальная пневматическая навесная СУПН-8. Техническое описание и инструкция по эксплуатации. Кировоград, 1984, 1ООс.]. Недоліком цієї конструкції є неможливість скидання зайвого насіння, що розташоване по колу присмоктувальних отворів висівного диску, що погіршує якість однонасіннєвого висіву. Запропонований пневматичний висівний апарат вирішує задачу однонасіннєвого висту та підвищує його якість. Вказане підвищення якості досягається тим, що у відомому пневматичному висівному апараті встановлено цівкове колесо, яке цівкою зчіпляється з зірочкою механічного приводу. На Фіг. зображено загальний вигляд пневматичного висівного апарату зі сторони зірочки механічного приводу. Запропонований пневматичний висівний апарат містить бункер для насіння (на кресленні не показано), корпус 1, скидач зайвого насіння, кришку корпуса з камерою розрідження, висівний диск з присмоктувальними отворами (на кресленні не показані) зірочку механічного приводу 2 та цівкове колесо 3, яке цівкою зчіпляється з зірочкою механічного приводу 2. Запропонований пневматичний висівний апарат працює таким чином: цівкове колесо 3, входячи в зчеплення з зіркою механічного приводу 2, надає зірці механічного приводу 2, а через неї' і висівному диску з присмоктувальними отворами (на кресленні не показано) уривчастий обертальний рух за рахунок якого здійснюється скидання зайвого насіння. Запропонований пневматичний висівний апарат зберігає властивості прототипу тому що забезпечує однонас/ннєвий висів насіння. При цьому наявність цівкового колеса, яке цівкою зчіпляється з зірочкою механічного приводу, дозволило вирішити поставлену задачу. I со О) 9870 Фіг. Комп'ютерна верстка Л Литвиненко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Укра'їна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
