Зуб для руйнування мерзлих та сухих ґрунтів

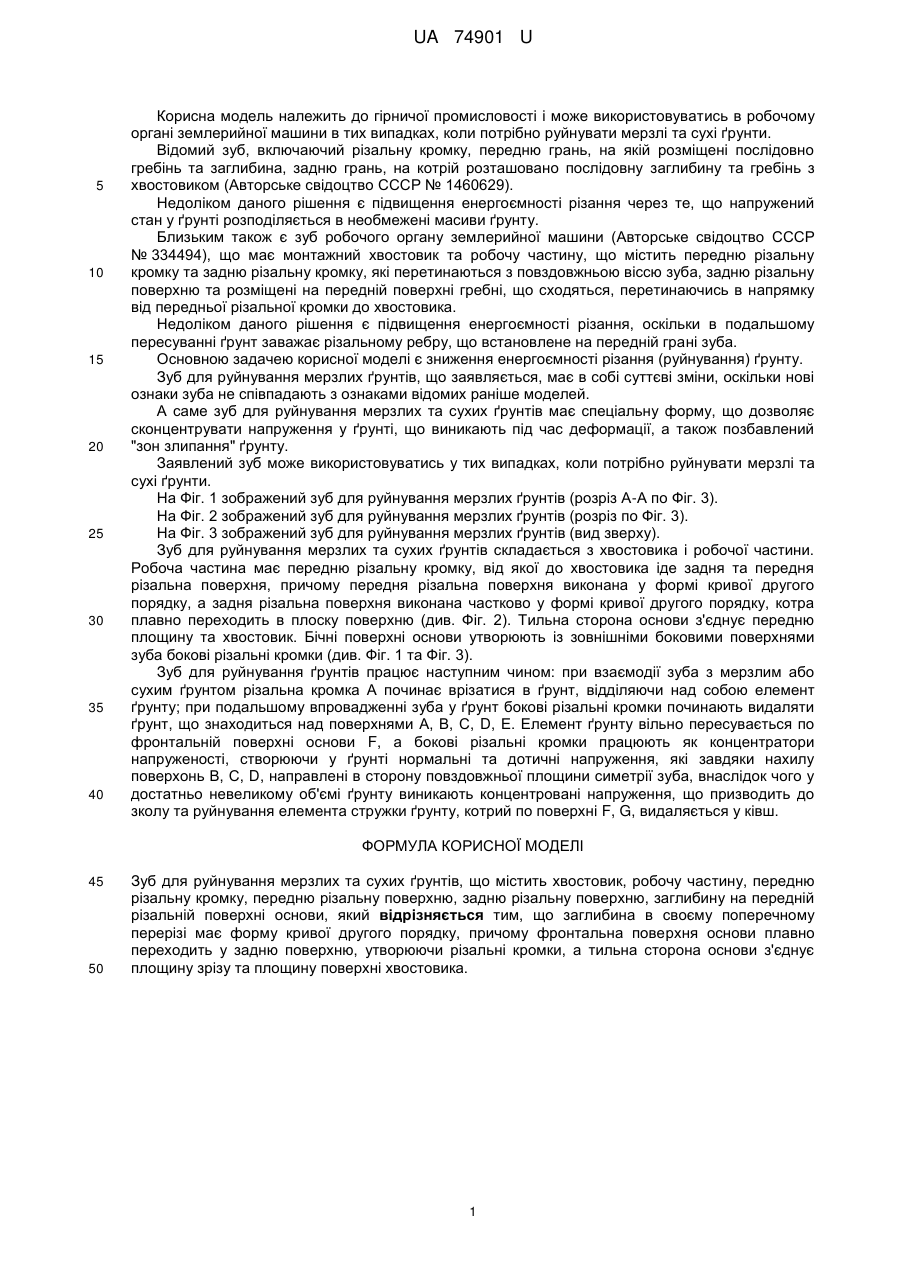

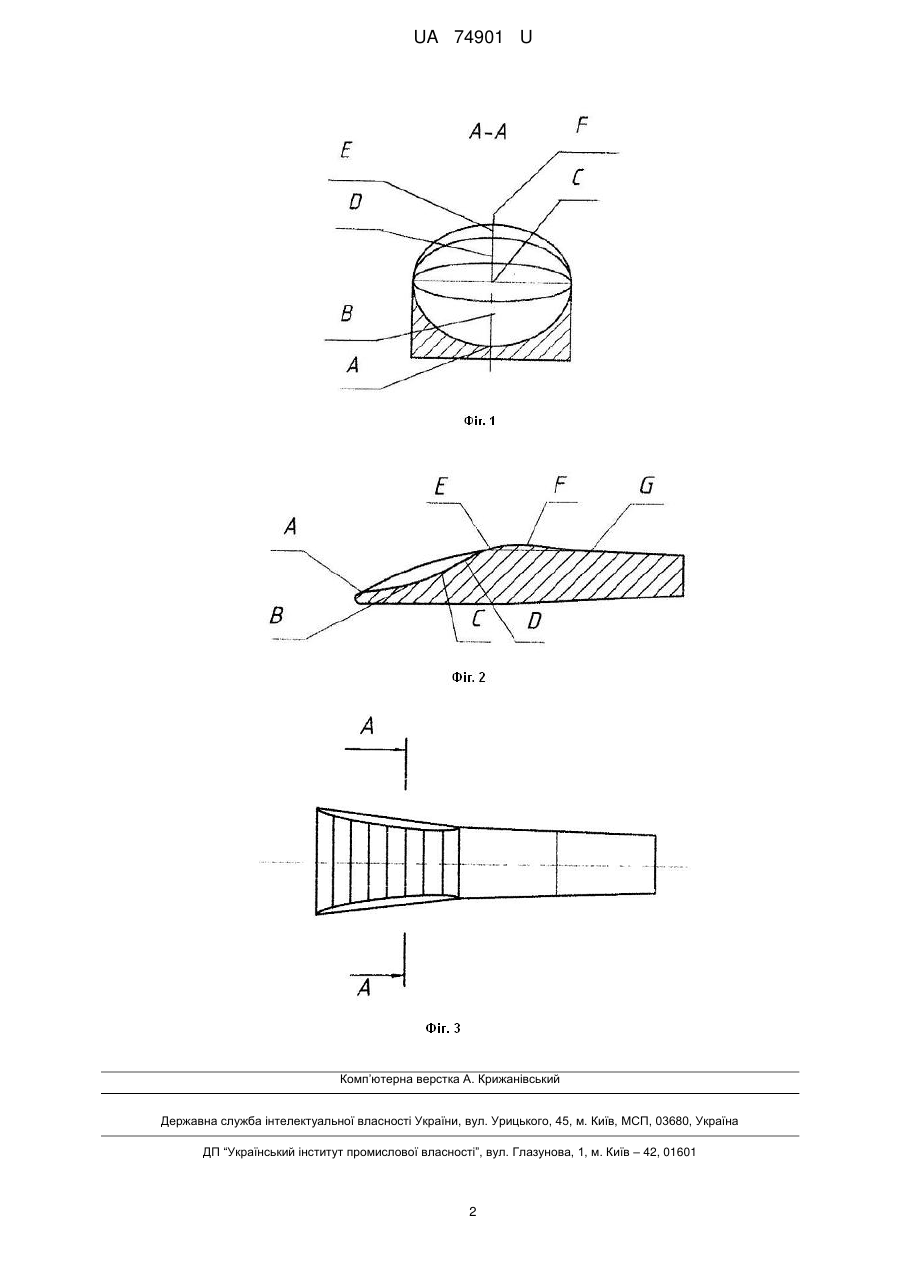

Реферат: UA 74901 U UA 74901 U 5 10 15 20 25 30 35 40 Корисна модель належить до гірничої промисловості і може використовуватись в робочому органі землерийної машини в тих випадках, коли потрібно руйнувати мерзлі та сухі ґрунти. Відомий зуб, включаючий різальну кромку, передню грань, на якій розміщені послідовно гребінь та заглибина, задню грань, на котрій розташовано послідовну заглибину та гребінь з хвостовиком (Авторське свідоцтво СССР № 1460629). Недоліком даного рішення є підвищення енергоємності різання через те, що напружений стан у ґрунті розподіляється в необмежені масиви ґрунту. Близьким також є зуб робочого органу землерийної машини (Авторське свідоцтво СССР № 334494), що має монтажний хвостовик та робочу частину, що містить передню різальну кромку та задню різальну кромку, які перетинаються з повздовжньою віссю зуба, задню різальну поверхню та розміщені на передній поверхні гребні, що сходяться, перетинаючись в напрямку від передньої різальної кромки до хвостовика. Недоліком даного рішення є підвищення енергоємності різання, оскільки в подальшому пересуванні ґрунт заважає різальному ребру, що встановлене на передній грані зуба. Основною задачею корисної моделі є зниження енергоємності різання (руйнування) ґрунту. Зуб для руйнування мерзлих ґрунтів, що заявляється, має в собі суттєві зміни, оскільки нові ознаки зуба не співпадають з ознаками відомих раніше моделей. А саме зуб для руйнування мерзлих та сухих ґрунтів має спеціальну форму, що дозволяє сконцентрувати напруження у ґрунті, що виникають під час деформації, а також позбавлений "зон злипання" ґрунту. Заявлений зуб може використовуватись у тих випадках, коли потрібно руйнувати мерзлі та сухі ґрунти. На Фіг. 1 зображений зуб для руйнування мерзлих ґрунтів (розріз А-А по Фіг. 3). На Фіг. 2 зображений зуб для руйнування мерзлих ґрунтів (розріз по Фіг. 3). На Фіг. 3 зображений зуб для руйнування мерзлих ґрунтів (вид зверху). Зуб для руйнування мерзлих та сухих ґрунтів складається з хвостовика і робочої частини. Робоча частина має передню різальну кромку, від якої до хвостовика іде задня та передня різальна поверхня, причому передня різальна поверхня виконана у формі кривої другого порядку, а задня різальна поверхня виконана частково у формі кривої другого порядку, котра плавно переходить в плоску поверхню (див. Фіг. 2). Тильна сторона основи з'єднує передню площину та хвостовик. Бічні поверхні основи утворюють із зовнішніми боковими поверхнями зуба бокові різальні кромки (див. Фіг. 1 та Фіг. 3). Зуб для руйнування ґрунтів працює наступним чином: при взаємодії зуба з мерзлим або сухим ґрунтом різальна кромка А починає врізатися в ґрунт, відділяючи над собою елемент ґрунту; при подальшому впровадженні зуба у ґрунт бокові різальні кромки починають видаляти ґрунт, що знаходиться над поверхнями А, В, С, D, Е. Елемент ґрунту вільно пересувається по фронтальній поверхні основи F, а бокові різальні кромки працюють як концентратори напруженості, створюючи у ґрунті нормальні та дотичні напруження, які завдяки нахилу поверхонь В, С, D, направлені в сторону повздовжньої площини симетрії зуба, внаслідок чого у достатньо невеликому об'ємі ґрунту виникають концентровані напруження, що призводить до зколу та руйнування елемента стружки ґрунту, котрий по поверхні F, G, видаляється у ківш. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Зуб для руйнування мерзлих та сухих ґрунтів, що містить хвостовик, робочу частину, передню різальну кромку, передню різальну поверхню, задню різальну поверхню, заглибину на передній різальній поверхні основи, який відрізняється тим, що заглибина в своєму поперечному перерізі має форму кривої другого порядку, причому фронтальна поверхня основи плавно переходить у задню поверхню, утворюючи різальні кромки, а тильна сторона основи з'єднує площину зрізу та площину поверхні хвостовика. 1 UA 74901 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
