Ківш для руйнування мерзлих грунтів, що включає днище, бокові стінки, козирок з різальною кромкою, кутові зуби з косо поставленими виступами, середні зуби висунуті вперед по відношенню до кутових, кутові косинки, підрізаючі протектори, який відрізняється тим, що з метою зниження енергоємності копання ґрунту і покращення заповнення та розвантаження ковша на козирку шириною а з різальною кромкою розташовані два кутові зуби і один середній зуб висунутий вперед по відношенню до кутових на величину , де  кут нахилу бокової поверхні прорізі, причому зуби мають на передній різальній поверхні заглибину, на передніх гранях боковин встановлені щоки і підрізаючі протектори, що з’єднують бокові різальні грані кутових зубів та щоки на боковинах, причому кромки підрізаючих протекторів виконані округло.

Текст

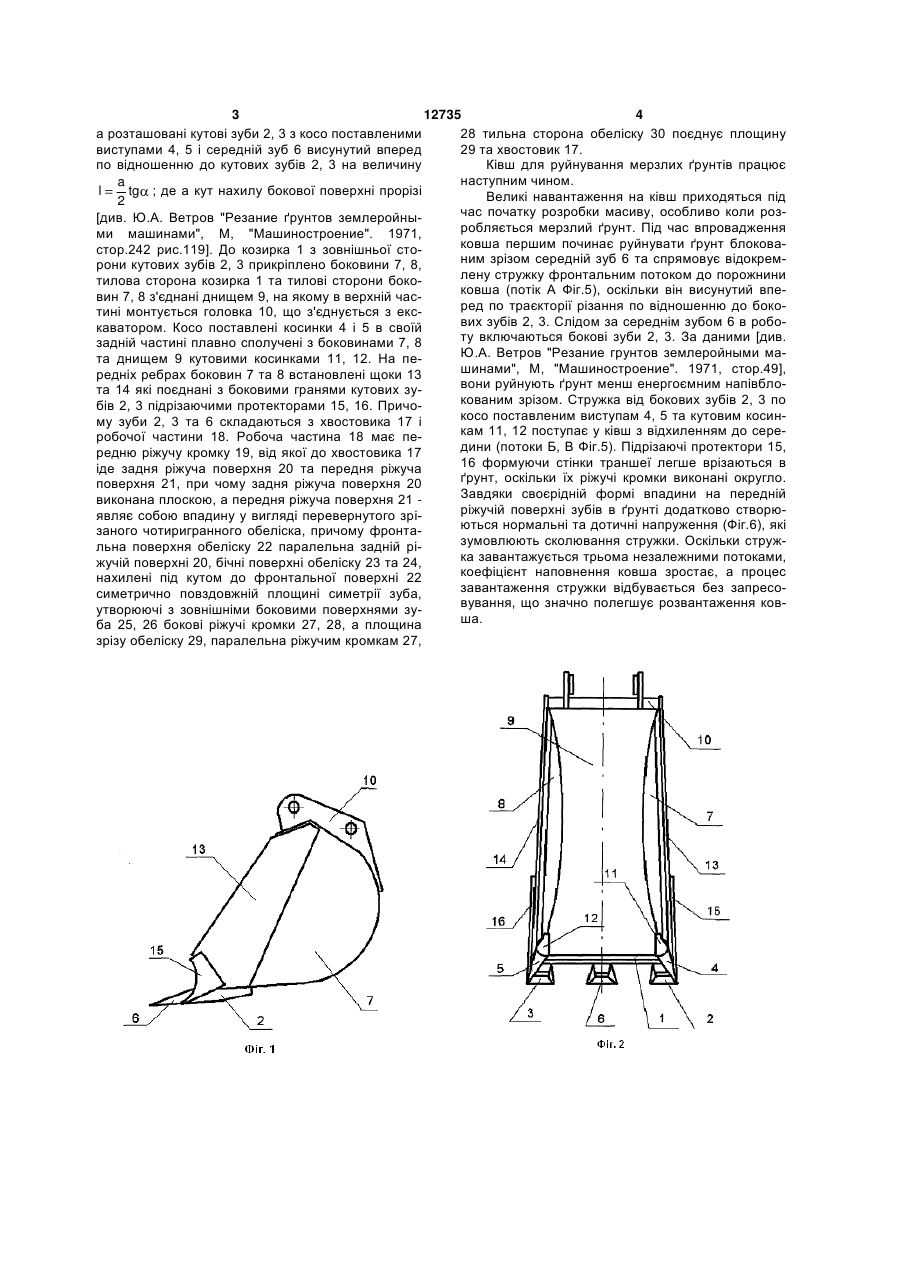

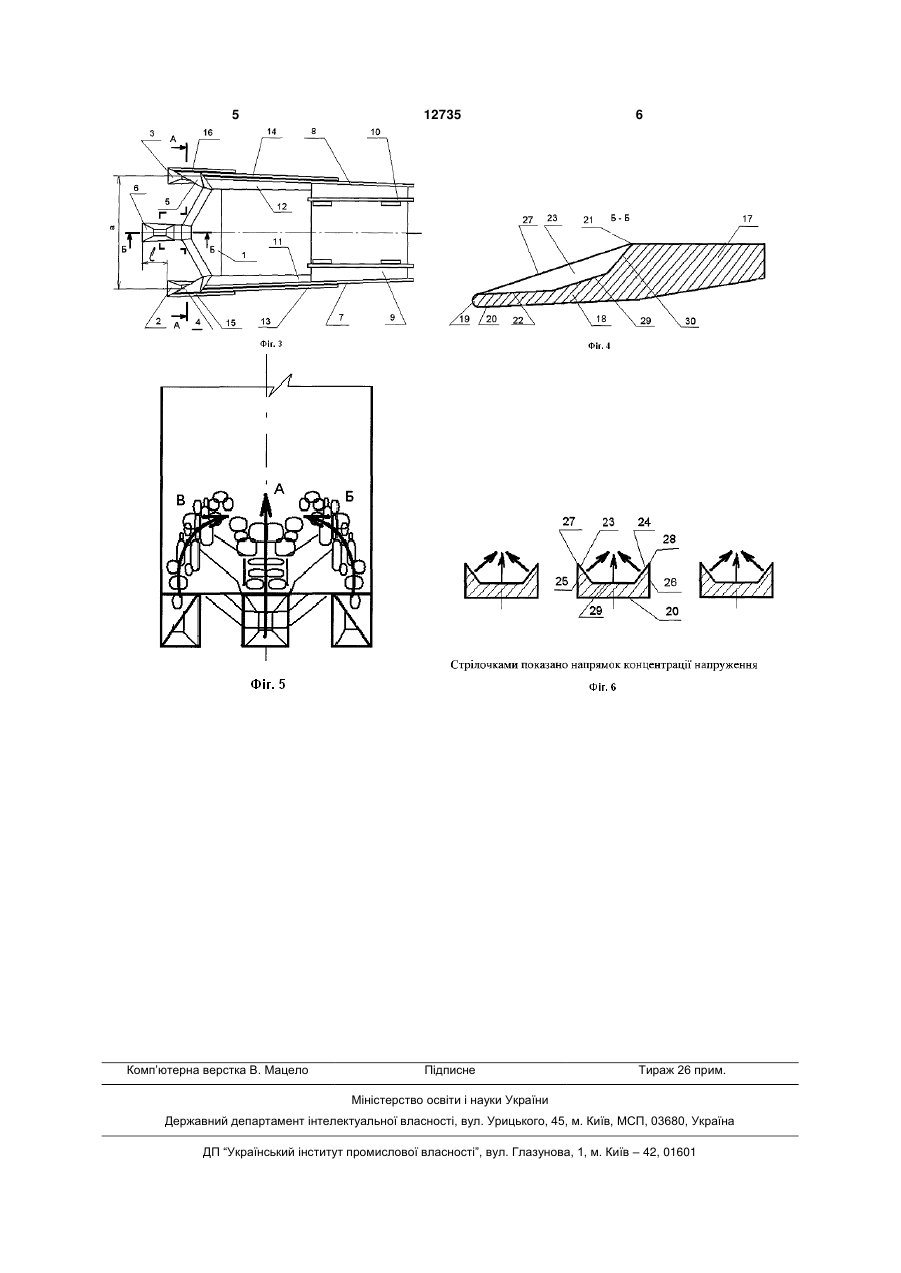

Ківш для руйнування мерзлих ґрунтів, що включає днище, бокові стінки, козирок з різальною кромкою, кутові зуби з косо поставленими виступами, середні зуби висунуті вперед по відношенню до кутових, кутові косинки, підрізаючі протектори, який відрізняється тим, що з метою зниження 3 12735 4 а розташовані кутові зуби 2, 3 з косо поставленими 28 тильна сторона обеліску 30 поєднує площину виступами 4, 5 і середній зуб 6 висунутий вперед 29 та хвостовик 17. по відношенню до кутових зубів 2, 3 на величину Ківш для руйнування мерзлих ґрунтів працює наступним чином. a l tg ; де а кут нахилу бокової поверхні прорізі Великі навантаження на ківш приходяться під 2 час початку розробки масиву, особливо коли роз[див. Ю.А. Ветров "Резание ґрунтов землеройныробляється мерзлий ґрунт. Під час впровадження ми машинами", М, "Машиностроение". 1971, ковша першим починає руйнувати ґрунт блоковастор.242 рис.119]. До козирка 1 з зовнішньої стоним зрізом середній зуб 6 та спрямовує відокремрони кутових зубів 2, 3 прикріплено боковини 7, 8, лену стружку фронтальним потоком до порожнини тилова сторона козирка 1 та тилові сторони бококовша (потік А Фіг.5), оскільки він висунутий впевин 7, 8 з'єднані днищем 9, на якому в верхній часред по траєкторії різання по відношенню до бокотині монтується головка 10, що з'єднується з ексвих зубів 2, 3. Слідом за середнім зубом 6 в робокаватором. Косо поставлені косинки 4 і 5 в своїй ту включаються бокові зуби 2, 3. За даними [див. задній частині плавно сполучені з боковинами 7, 8 Ю.А. Ветров "Резание грунтов землеройными мата днищем 9 кутовими косинками 11, 12. На пешинами", М, "Машиностроение". 1971, стор.49], редніх ребрах боковин 7 та 8 встановлені щоки 13 вони руйнують ґрунт менш енергоємним напівблота 14 які поєднані з боковими гранями кутових зукованим зрізом. Стружка від бокових зубів 2, 3 по бів 2, 3 підрізаючими протекторами 15, 16. Причокосо поставленим виступам 4, 5 та кутовим косинму зуби 2, 3 та 6 складаються з хвостовика 17 і кам 11, 12 поступає у ківш з відхиленням до сереробочої частини 18. Робоча частина 18 має педини (потоки Б, В Фіг.5). Підрізаючі протектори 15, редню ріжучу кромку 19, від якої до хвостовика 17 16 формуючи стінки траншеї легше врізаються в іде задня ріжуча поверхня 20 та передня ріжуча ґрунт, оскільки їх ріжучі кромки виконані округло. поверхня 21, при чому задня ріжуча поверхня 20 Завдяки своєрідній формі впадини на передній виконана плоскою, а передня ріжуча поверхня 21 ріжучій поверхні зубів в ґрунті додатково створюявляє собою впадину у вигляді перевернутого зріються нормальні та дотичні напруження (Фіг.6), які заного чотиригранного обеліска, причому фронтазумовлюють сколювання стружки. Оскільки стружльна поверхня обеліску 22 паралельна задній ріка завантажується трьома незалежними потоками, жучій поверхні 20, бічні поверхні обеліску 23 та 24, коефіцієнт наповнення ковша зростає, а процес нахилені під кутом до фронтальної поверхні 22 завантаження стружки відбувається без запресосиметрично повздовжній площині симетрії зуба, вування, що значно полегшує розвантаження ковутворюючі з зовнішніми боковими поверхнями зуша. ба 25, 26 бокові ріжучі кромки 27, 28, а площина зрізу обеліску 29, паралельна ріжучим кромкам 27, 5 Комп’ютерна верстка В. Мацело 12735 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Bucket for frozen ground destruction

Автори англійською

Pelevin Leonid Yevheniiovych, Prystailo Mykola Oleksiiovych

Назва патенту російською

Ковш для разрушения мерзлых грунтов

Автори російською

Пелевин Леонид Евгеньевич, Пристайло Николай Алексеевич

МПК / Мітки

МПК: E02F 5/30

Мітки: руйнування, ківш, грунтів, мерзлих
