Різальна пластина до збірного металорізального інструменту

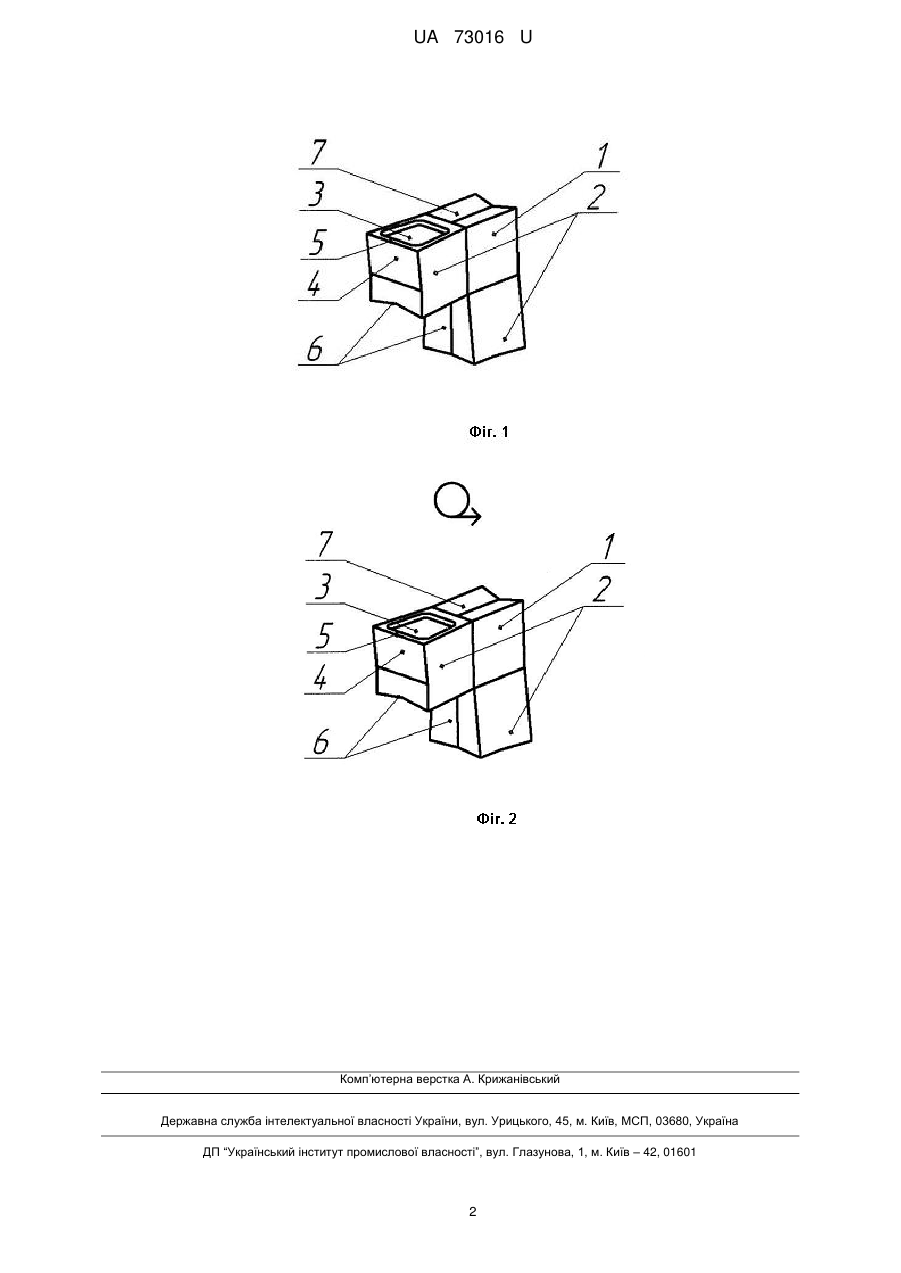

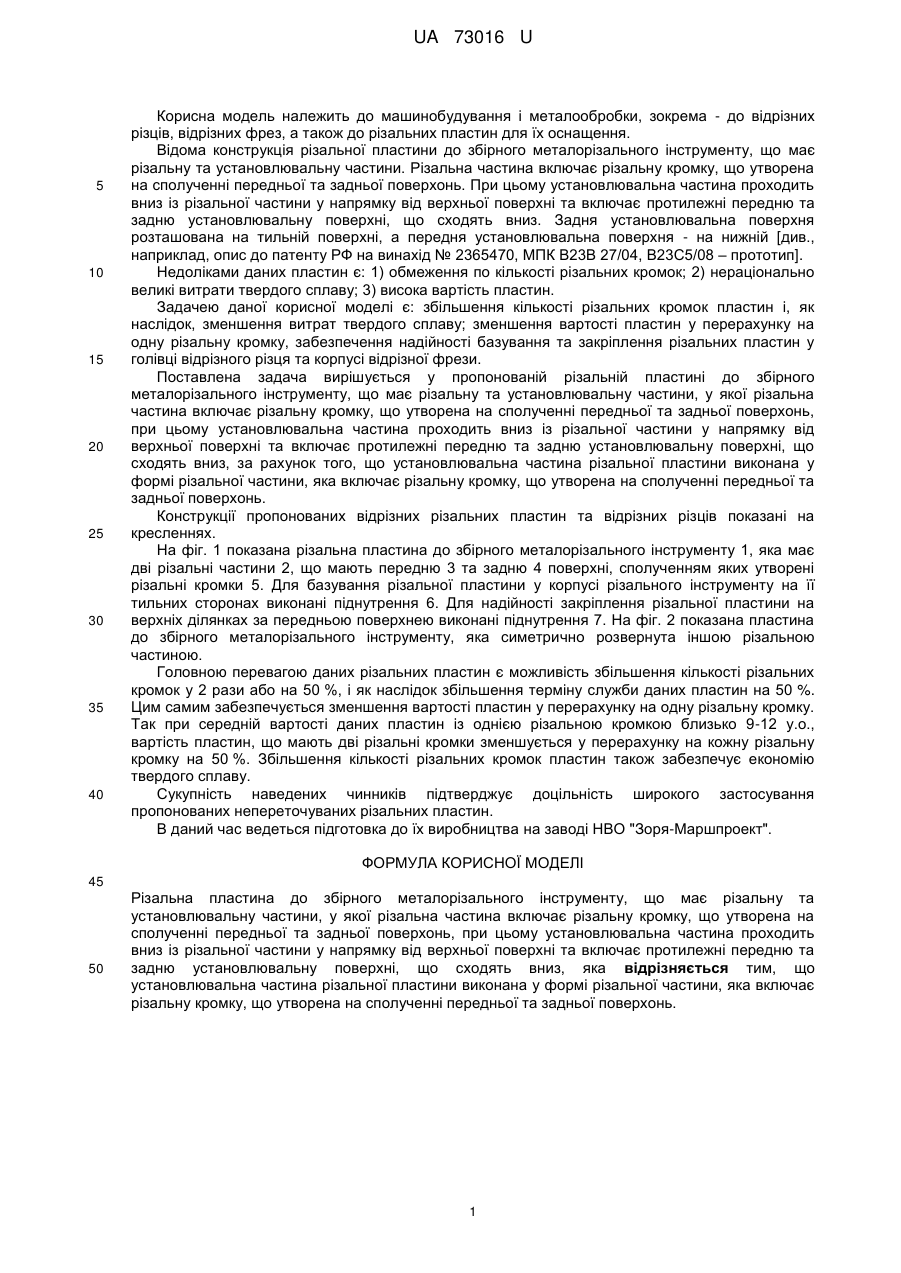

Реферат: UA 73016 U UA 73016 U 5 10 15 20 25 30 35 40 Корисна модель належить до машинобудування і металообробки, зокрема - до відрізних різців, відрізних фрез, а також до різальних пластин для їх оснащення. Відома конструкція різальної пластини до збірного металорізального інструменту, що має різальну та установлювальну частини. Різальна частина включає різальну кромку, що утворена на сполученні передньої та задньої поверхонь. При цьому установлювальна частина проходить вниз із різальної частини у напрямку від верхньої поверхні та включає протилежні передню та задню установлювальну поверхні, що сходять вниз. Задня установлювальна поверхня розташована на тильній поверхні, а передня установлювальна поверхня - на нижній [див., наприклад, опис до патенту РФ на винахід № 2365470, МПК В23В 27/04, В23С5/08 – прототип]. Недоліками даних пластин є: 1) обмеження по кількості різальних кромок; 2) нераціонально великі витрати твердого сплаву; 3) висока вартість пластин. Задачею даної корисної моделі є: збільшення кількості різальних кромок пластин і, як наслідок, зменшення витрат твердого сплаву; зменшення вартості пластин у перерахунку на одну різальну кромку, забезпечення надійності базування та закріплення різальних пластин у голівці відрізного різця та корпусі відрізної фрези. Поставлена задача вирішується у пропонованій різальній пластині до збірного металорізального інструменту, що має різальну та установлювальну частини, у якої різальна частина включає різальну кромку, що утворена на сполученні передньої та задньої поверхонь, при цьому установлювальна частина проходить вниз із різальної частини у напрямку від верхньої поверхні та включає протилежні передню та задню установлювальну поверхні, що сходять вниз, за рахунок того, що установлювальна частина різальної пластини виконана у формі різальної частини, яка включає різальну кромку, що утворена на сполученні передньої та задньої поверхонь. Конструкції пропонованих відрізних різальних пластин та відрізних різців показані на кресленнях. На фіг. 1 показана різальна пластина до збірного металорізального інструменту 1, яка має дві різальні частини 2, що мають передню 3 та задню 4 поверхні, сполученням яких утворені різальні кромки 5. Для базування різальної пластини у корпусі різального інструменту на її тильних сторонах виконані піднутрення 6. Для надійності закріплення різальної пластини на верхніх ділянках за передньою поверхнею виконані піднутрення 7. На фіг. 2 показана пластина до збірного металорізального інструменту, яка симетрично розвернута іншою різальною частиною. Головною перевагою даних різальних пластин є можливість збільшення кількості різальних кромок у 2 рази або на 50 %, і як наслідок збільшення терміну служби даних пластин на 50 %. Цим самим забезпечується зменшення вартості пластин у перерахунку на одну різальну кромку. Так при середній вартості даних пластин із однією різальною кромкою близько 9-12 у.о., вартість пластин, що мають дві різальні кромки зменшується у перерахунку на кожну різальну кромку на 50 %. Збільшення кількості різальних кромок пластин також забезпечує економію твердого сплаву. Сукупність наведених чинників підтверджує доцільність широкого застосування пропонованих непереточуваних різальних пластин. В даний час ведеться підготовка до їх виробництва на заводі НВО "Зоря-Маршпроект". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Різальна пластина до збірного металорізального інструменту, що має різальну та установлювальну частини, у якої різальна частина включає різальну кромку, що утворена на сполученні передньої та задньої поверхонь, при цьому установлювальна частина проходить вниз із різальної частини у напрямку від верхньої поверхні та включає протилежні передню та задню установлювальну поверхні, що сходять вниз, яка відрізняється тим, що установлювальна частина різальної пластини виконана у формі різальної частини, яка включає різальну кромку, що утворена на сполученні передньої та задньої поверхонь. 1 UA 73016 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
