Вузол з’єднання трубчастих елементів решітчастої башти

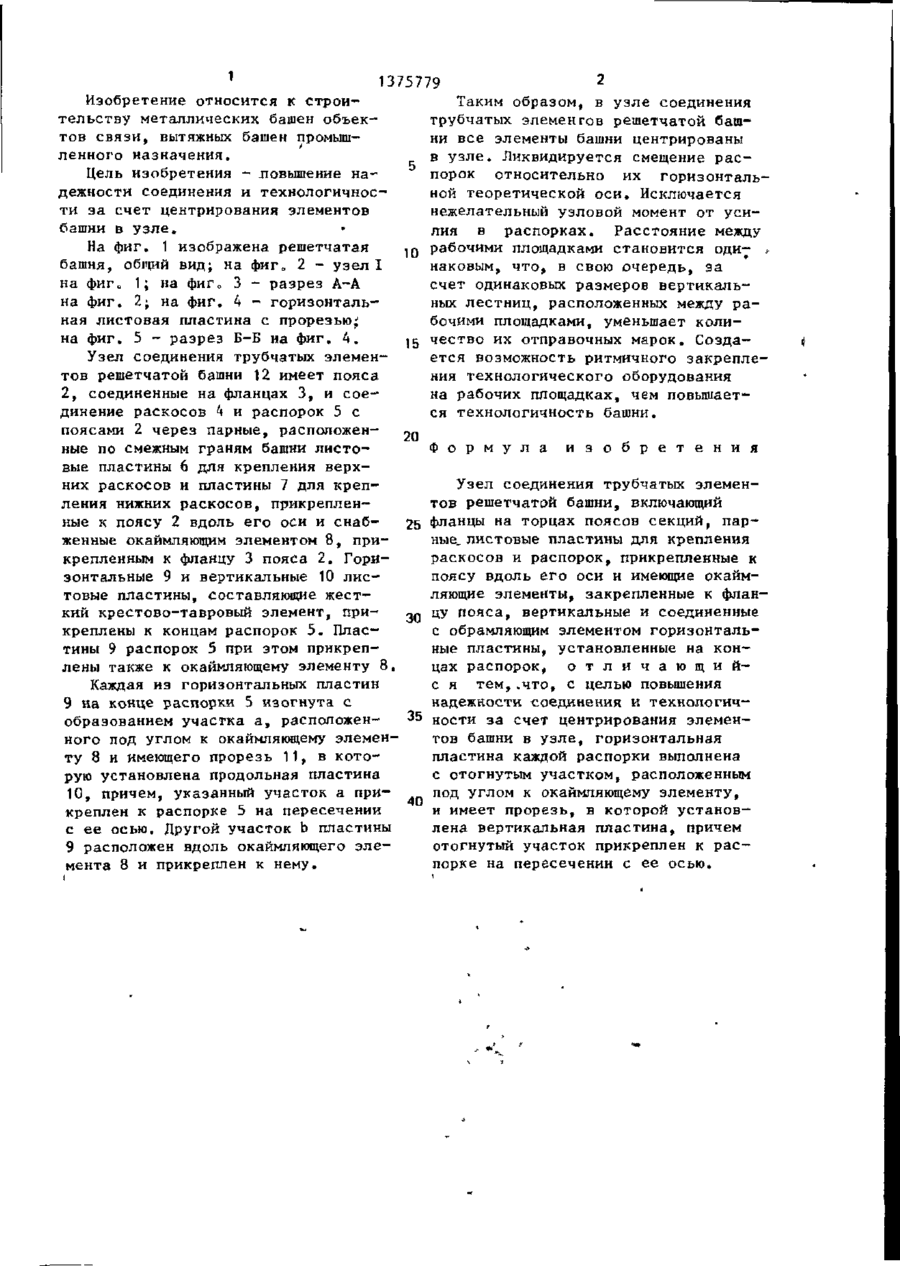

Изобретение относится к строительству металлических башен. Целью изобретения является повышение надежности соединения и технологичности за счет центрирования элементов башни в узле0 Для этого горизонтальная пластина 9, закрепленная на концах распорок 5» выполнена с отогнутыми участком и прорезью. Вертикальная пластина 10 установлена в прорези. Отогнутый участок пластины 9 прикреплен к распорке на пересечении с ее осью. 5 ил.4 со СП ко > Фиг! 1 1375779 Изобретение относится к строиТаким образом, в узле соединения тельству металлических башен объектрубчатых элементов решетчатой баштов связи, вытяжных башен промышни все элементы башни центрированы ленного назначения. в узле. Ликвидируется смещение расЦель изобретения - ловышение напорок относительно их горизонтальдежности соединения и технологичносной теоретической оси. Исключается ти за счет центрирования элементов нежелательный узловой момент от усибашни в узле. лия в распорках. Расстояние между На фиг. 1 изображена решетчатая yQ рабочими площадками становится одибашня, общий вид; на фиг о 2 - узел I наковым, что, в свою очередь, за на фиг и 1; на фиг о 3 - разрез А-А счет одинаковых размеров вертикальна фиг. 2; на фиг. 4 - горизонтальных лестниц, расположенных между раная листовая пластина с прорезью; бочими площадками, уменьшает колина фиг. 5 - разрез Б-Б на фиг. 4. 15 чество их отправочных марок. СоздаУзел соединения трубчатых элеменется возможность ритмичного закреплетов решетчатой башни 12 имеет пояса ния технологического оборудования 2, соединенные на фланцах 3, и соена рабочих площадках, чем повышаетдинение раскосов 4 и распорок 5 с ся технологичность башни. поясами 2 через парные, расположен20 ные по смежным граням башни листоФ о р м у л а и з о б р е т е н и я вые пластины 6 для крепления верхних раскосов и пластины 7 для крепУзел соединения трубчатых элеменления нижних раскосов, прикреплентов решетчатой башни, включающий ные к поясу 2 вдоль его оси и снаб25 фланцы на торцах поясов секций, парженные окаймляющим элементом 8, приные, листовые пластины для крепления крепленным к фланцу 3 пояса 2. Горираскосов и распорок, прикрепленные к зонтальные 9 и вертикальные 10 лиспоясу вдоль его оси и имеющие окаймтовые пластины, составляющие жестляющие элементы, закрепленные к фланкий крестово-тавровый элемент, прицу пояса, вертикальные и соединенные 30 креплены к концам распорок 5. Пласс обрамляющим элементом горизонтальтины 9 распорок 5 при этом прикрепные пластины, установленные на конлены также к окаймляющему элементу 8. цах распорок, о т л и ч а ю щ и й с я тем,.что, с целью повышения Каждая из горизонтальных пластин надежности соединения и технологич9 на конце распорки 5 изогнута с 35 ности за счет центрирования элеменобразованием участка а, расположентов башни в узле, горизонтальная ного под углом к окаймляющему элеменпластина каждой распорки выполнена ту 8 и имеющего прорезь 11, в котос отогнутым участком, расположенным рую установлена продольная пластина под углом к окаймляющему элементу, 10, причем, указанный участок а при40 и имеет прорезь, в которой установкреплен к распорке 5 на пересечении лена вертикальная пластина, причем с ее осью. Другой участок b пластины отогнутый участок прикреплен к рас9 расположен вдоль окаймляющего элепорке на пересечении с ее осью. мента 8 и прикреплен к нему. 1375779 л-л Фиг.] Фиг. З ФигМ 6-6 11 Линия га5а Редактор Г.Гербер Заказ 753/32 Составитель Г.Смиренная Техред Л.Сердюкова Корректор О.Кундрик Тираж 687 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
