Малокаліберна куля, що деформується, та спосіб її виробництва

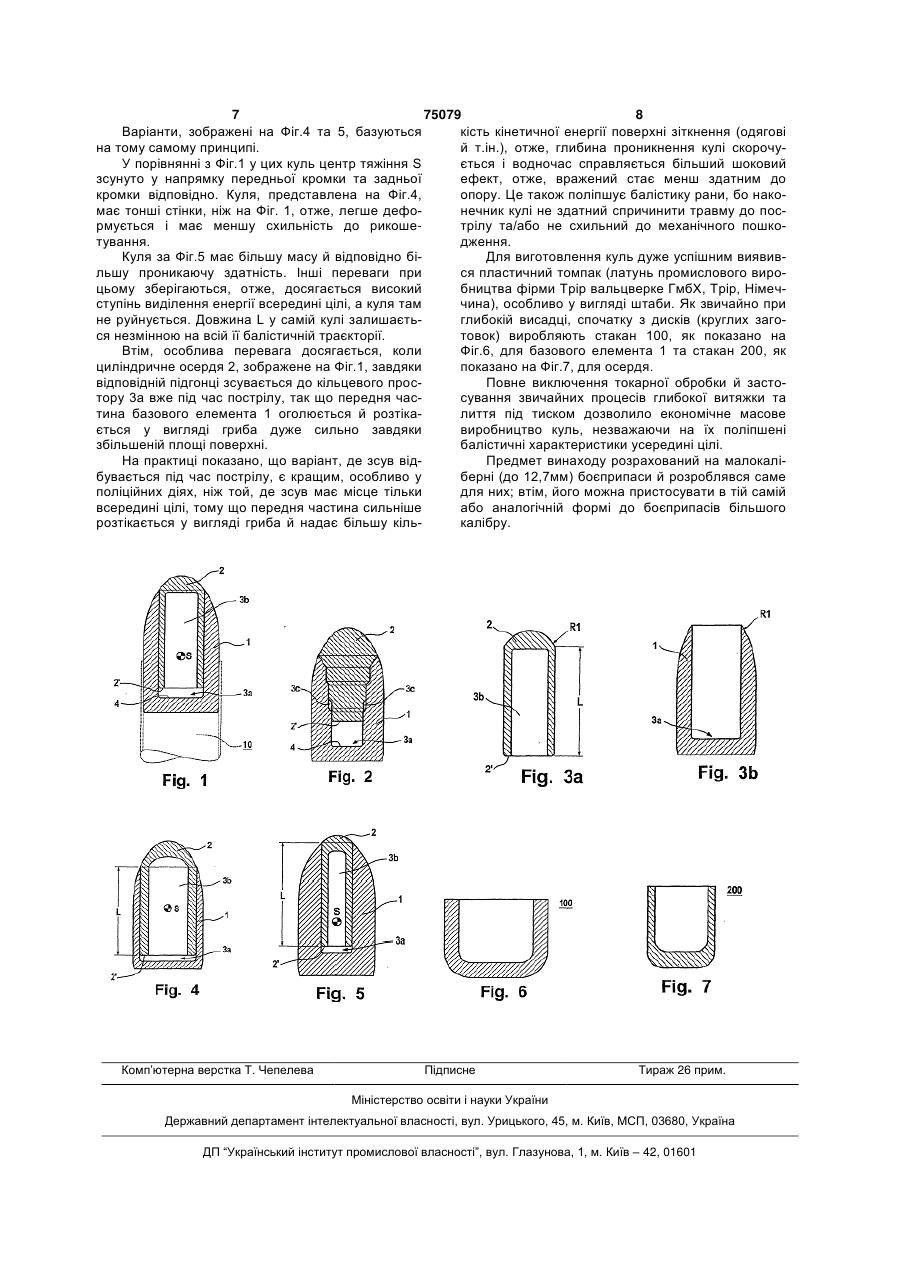

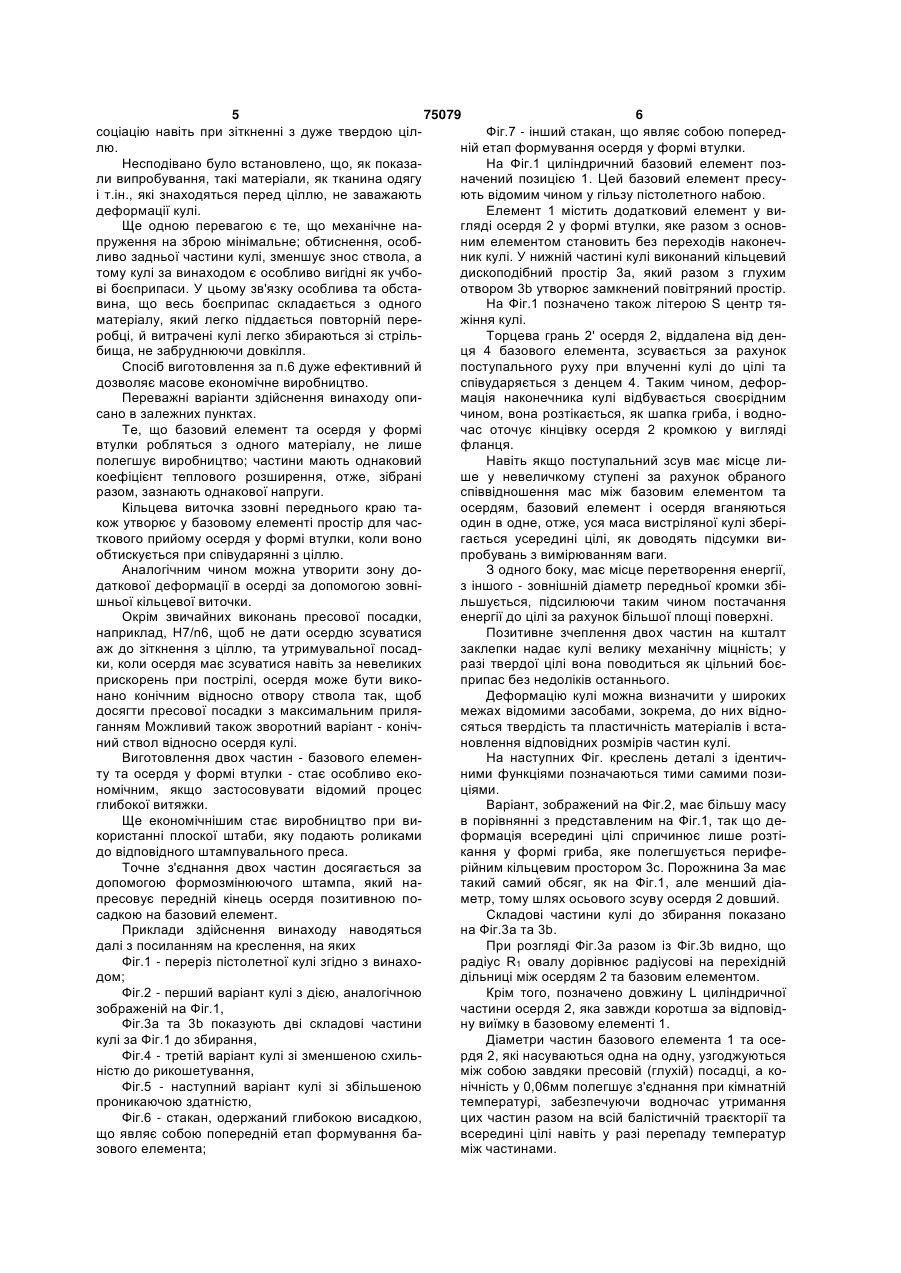

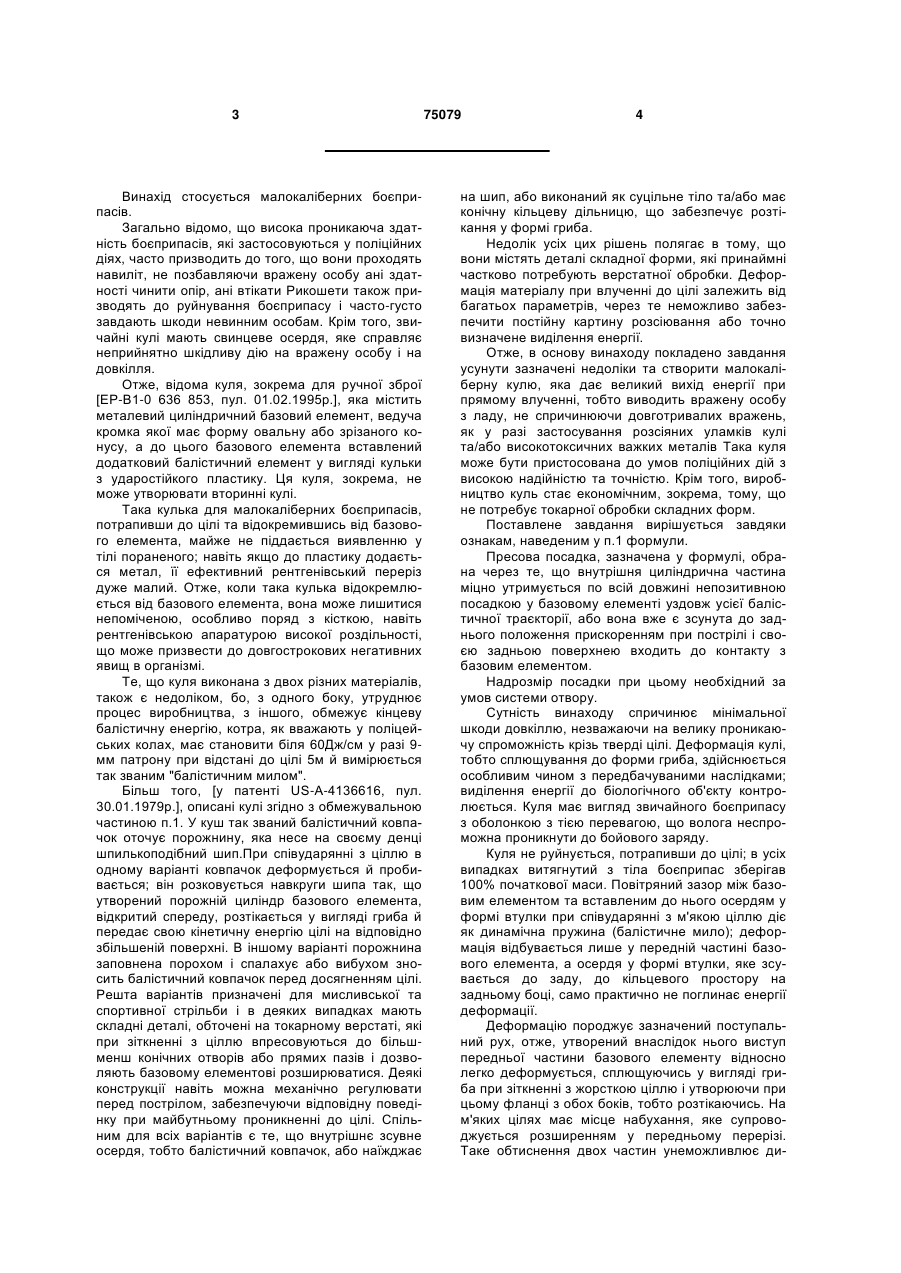

1. Малокаліберна куля, що деформується, з мідно-цинкового сплаву, яка містить зовнішній порожнистий циліндричний базовий елемент з задньою частиною та передньою частиною овальної або конічної форми та принаймні частково циліндричне осердя у формі втулки, що вставляється в базовий елемент та виходить за його межі, причому осердя у формі втулки закриває непозитивною посадкою порожній простір у базовому елементі і міцно утримується у передньому положенні, а усередині цілі базовий елемент розтікається у формі гриба, яка відрізняється тим, що осердя (2) у формі втулки ковзно вставлене до базового елемента (1) і що, принаймні при співударянні кулі (1) з ціллю або усередині цілі, осердя (2) у формі втулки зсувається уздовж осі до кільцевого простору (3а) у заднє положення, а його передня грань (2') входить в контакт з базовим елементом. 2. Малокаліберна куля, що деформується, за п.1, яка відрізняється тим, що базовий елемент (1) та осердя (2) у формі втулки виконані з одного мідноцинкового сплаву. 3. Малокаліберна куля, що деформується, за пп.1, 2, яка відрізняється тим, що у передній частині базового елемента (1) виконана внутрішня кільцева канавка (3с). 4. Малокаліберна куля, що деформується, за п.1, яка відрізняється тим, що у осерді (2) у формі втулки виконана зовнішня кільцева канавка. 5. Малокаліберна куля, що деформується, за пп.1, 2, яка відрізняється тим, що глухий отвір (3b) або циліндрична частина осердя (2) у формі втулки 2 (19) 1 3 Винахід стосується малокаліберних боєприпасів. Загально відомо, що висока проникаюча здатність боєприпасів, які застосовуються у поліційних діях, часто призводить до того, що вони проходять навиліт, не позбавляючи вражену особу ані здатності чинити опір, ані втікати Рикошети також призводять до руйнування боєприпасу і часто-густо завдають шкоди невинним особам. Крім того, звичайні кулі мають свинцеве осердя, яке справляє неприйнятно шкідливу дію на вражену особу і на довкілля. Отже, відома куля, зокрема для ручної зброї [ЕР-В1-0 636 853, пул. 01.02.1995р.], яка містить металевий циліндричний базовий елемент, ведуча кромка якої має форму овальну або зрізаного конусу, а до цього базового елемента вставлений додатковий балістичний елемент у вигляді кульки з ударостійкого пластику. Ця куля, зокрема, не може утворювати вторинні кулі. Така кулька для малокаліберних боєприпасів, потрапивши до цілі та відокремившись від базового елемента, майже не піддається виявленню у тілі пораненого; навіть якщо до пластику додається метал, її ефективний рентгенівський переріз дуже малий. Отже, коли така кулька відокремлюється від базового елемента, вона може лишитися непоміченою, особливо поряд з кісткою, навіть рентгенівською апаратурою високої роздільності, що може призвести до довгострокових негативних явищ в організмі. Те, що куля виконана з двох різних матеріалів, також є недоліком, бо, з одного боку, утруднює процес виробництва, з іншого, обмежує кінцеву балістичну енергію, котра, як вважають у поліцейських колах, має становити біля 60Дж/см у разі 9мм патрону при відстані до цілі 5м й вимірюється так званим "балістичним милом". Більш того, [у патенті US-А-4136616, пул. 30.01.1979р.], описані кулі згідно з обмежувальною частиною п.1. У куш так званий балістичний ковпачок оточує порожнину, яка несе на своєму денці шпилькоподібний шип.При співударянні з ціллю в одному варіанті ковпачок деформується й пробивається; він розковується навкруги шипа так, що утворений порожній циліндр базового елемента, відкритий спереду, розтікається у вигляді гриба й передає свою кінетичну енергію цілі на відповідно збільшеній поверхні. В іншому варіанті порожнина заповнена порохом і спалахує або вибухом зносить балістичний ковпачок перед досягненням цілі. Решта варіантів призначені для мисливської та спортивної стрільби і в деяких випадках мають складні деталі, обточені на токарному верстаті, які при зіткненні з ціллю впресовуються до більшменш конічних отворів або прямих пазів і дозволяють базовому елементові розширюватися. Деякі конструкції навіть можна механічно регулювати перед пострілом, забезпечуючи відповідну поведінку при майбутньому проникненні до цілі. Спільним для всіх варіантів є те, що внутрішнє зсувне осердя, тобто балістичний ковпачок, або наїжджає 75079 4 на шип, або виконаний як суцільне тіло та/або має конічну кільцеву дільницю, що забезпечує розтікання у формі гриба. Недолік усіх цих рішень полягає в тому, що вони містять деталі складної форми, які принаймні частково потребують верстатної обробки. Деформація матеріалу при влученні до цілі залежить від багатьох параметрів, через те неможливо забезпечити постійну картину розсіювання або точно визначене виділення енергії. Отже, в основу винаходу покладено завдання усунути зазначені недоліки та створити малокаліберну кулю, яка дає великий вихід енергії при прямому влученні, тобто виводить вражену особу з ладу, не спричинюючи довготривалих вражень, як у разі застосування розсіяних уламків кулі та/або високотоксичних важких металів Така куля може бути пристосована до умов поліційних дій з високою надійністю та точністю. Крім того, виробництво куль стає економічним, зокрема, тому, що не потребує токарної обробки складних форм. Поставлене завдання вирішується завдяки ознакам, наведеним у п.1 формули. Пресова посадка, зазначена у формулі, обрана через те, що внутрішня циліндрична частина міцно утримується по всій довжині непозитивною посадкою у базовому елементі уздовж усієї балістичної траєкторії, або вона вже є зсунута до заднього положення прискоренням при пострілі і своєю задньою поверхнею входить до контакту з базовим елементом. Надрозмір посадки при цьому необхідний за умов системи отвору. Сутність винаходу спричинює мінімальної шкоди довкіллю, незважаючи на велику проникаючу спроможність крізь тверді цілі. Деформація кулі, тобто сплющування до форми гриба, здійснюється особливим чином з передбачуваними наслідками; виділення енергії до біологічного об'єкту контролюється. Куля має вигляд звичайного боєприпасу з оболонкою з тією перевагою, що волога неспроможна проникнути до бойового заряду. Куля не руйнується, потрапивши до цілі; в усіх випадках витягнутий з тіла боєприпас зберігав 100% початкової маси. Повітряний зазор між базовим елементом та вставленим до нього осердям у формі втулки при співударянні з м'якою ціллю діє як динамічна пружина (балістичне мило); деформація відбувається лише у передній частині базового елемента, а осердя у формі втулки, яке зсувається до заду, до кільцевого простору на задньому боці, само практично не поглинає енергії деформації. Деформацію породжує зазначений поступальний рух, отже, утворений внаслідок нього виступ передньої частини базового елементу відносно легко деформується, сплющуючись у вигляді гриба при зіткненні з жорсткою ціллю і утворюючи при цьому фланці з обох боків, тобто розтікаючись. На м'яких цілях має місце набухання, яке супроводжується розширенням у передньому перерізі. Таке обтиснення двох частин унеможливлює ди 5 75079 6 соціацію навіть при зіткненні з дуже твердою цілФіг.7 - інший стакан, що являє собою попередлю. ній етап формування осердя у формі втулки. Несподівано було встановлено, що, як показаНа Фіг.1 циліндричний базовий елемент позли випробування, такі матеріали, як тканина одягу начений позицією 1. Цей базовий елемент пресуі т.ін., які знаходяться перед ціллю, не заважають ють відомим чином у гільзу пістолетного набою. деформації кулі. Елемент 1 містить додатковий елемент у виЩе одною перевагою є те, що механічне нагляді осердя 2 у формі втулки, яке разом з основпруження на зброю мінімальне; обтиснення, особним елементом становить без переходів наконечливо задньої частини кулі, зменшує знос ствола, а ник кулі. У нижній частині кулі виконаний кільцевий тому кулі за винаходом є особливо вигідні як учбодископодібний простір 3а, який разом з глухим ві боєприпаси. У цьому зв'язку особлива та обстаотвором 3b утворює замкнений повітряний простір. вина, що весь боєприпас складається з одного На Фіг.1 позначено також літерою S центр тяматеріалу, який легко піддається повторній пережіння кулі. робці, й витрачені кулі легко збираються зі стрільТорцева грань 2' осердя 2, віддалена від денбища, не забруднюючи довкілля. ця 4 базового елемента, зсувається за рахунок Спосіб виготовлення за п.6 дуже ефективний й поступального руху при влученні кулі до цілі та дозволяє масове економічне виробництво. співударяється з денцем 4. Таким чином, дефорПереважні варіанти здійснення винаходу опимація наконечника кулі відбувається своєрідним сано в залежних пунктах. чином, вона розтікається, як шапка гриба, і водноТе, що базовий елемент та осердя у формі час оточує кінцівку осердя 2 кромкою у вигляді втулки робляться з одного матеріалу, не лише фланця. полегшує виробництво; частини мають однаковий Навіть якщо поступальний зсув має місце ликоефіцієнт теплового розширення, отже, зібрані ше у невеличкому ступені за рахунок обраного разом, зазнають однакової напруги. співвідношення мас між базовим елементом та Кільцева виточка ззовні переднього краю таосердям, базовий елемент і осердя вганяються кож утворює у базовому елементі простір для часодин в одне, отже, уся маса вистріляної кулі зберіткового прийому осердя у формі втулки, коли воно гається усередині цілі, як доводять підсумки виобтискується при співударянні з ціллю. пробувань з вимірюванням ваги. Аналогічним чином можна утворити зону доЗ одного боку, має місце перетворення енергії, даткової деформації в осерді за допомогою зовніз іншого - зовнішній діаметр передньої кромки збішньої кільцевої виточки. льшується, підсилюючи таким чином постачання Окрім звичайних виконань пресової посадки, енергії до цілі за рахунок більшої площі поверхні. наприклад, Н7/n6, щоб не дати осердю зсуватися Позитивне зчеплення двох частин на кшталт аж до зіткнення з ціллю, та утримувальної посадзаклепки надає кулі велику механічну міцність; у ки, коли осердя має зсуватися навіть за невеликих разі твердої цілі вона поводиться як цільний боєприскорень при пострілі, осердя може бути викоприпас без недоліків останнього. нано конічним відносно отвору ствола так, щоб Деформацію кулі можна визначити у широких досягти пресової посадки з максимальним прилямежах відомими засобами, зокрема, до них відноганням Можливий також зворотний варіант - конічсяться твердість та пластичність матеріалів і встаний ствол відносно осердя кулі. новлення відповідних розмірів частин кулі. Виготовлення двох частин - базового елеменНа наступних Фіг. креслень деталі з ідентичту та осердя у формі втулки - стає особливо еконими функціями позначаються тими самими позиномічним, якщо застосовувати відомий процес ціями. глибокої витяжки. Варіант, зображений на Фіг.2, має більшу масу Ще економічнішим стає виробництво при вив порівнянні з представленим на Фіг.1, так що декористанні плоскої штаби, яку подають роликами формація всередині цілі спричинює лише розтідо відповідного штампувального преса. кання у формі гриба, яке полегшується перифеТочне з'єднання двох частин досягається за рійним кільцевим простором 3с. Порожнина 3а має допомогою формозмінюючого штампа, який натакий самий обсяг, як на Фіг.1, але менший діапресовує передній кінець осердя позитивною пометр, тому шлях осьового зсуву осердя 2 довший. садкою на базовий елемент. Складові частини кулі до збирання показано Приклади здійснення винаходу наводяться на Фіг.3а та 3b. далі з посиланням на креслення, на яких При розгляді Фіг.3а разом із Фіг.3b видно, що Фіг.1 - переріз пістолетної кулі згідно з винахорадіус R1 овалу дорівнює радіусові на перехідній дом; дільниці між осердям 2 та базовим елементом. Фіг.2 - перший варіант кулі з дією, аналогічною Крім того, позначено довжину L циліндричної зображеній на Фіг.1, частини осердя 2, яка завжди коротша за відповідФіг.3а та 3b показують дві складові частини ну виїмку в базовому елементі 1. кулі за Фіг.1 до збирання, Діаметри частин базового елемента 1 та осеФіг.4 - третій варіант кулі зі зменшеною схильрдя 2, які насуваються одна на одну, узгоджуються ністю до рикошетування, між собою завдяки пресовій (глухій) посадці, а коФіг.5 - наступний варіант кулі зі збільшеною нічність у 0,06мм полегшує з'єднання при кімнатній проникаючою здатністю, температурі, забезпечуючи водночас утримання Фіг.6 - стакан, одержаний глибокою висадкою, цих частин разом на всій балістичній траєкторії та що являє собою попередній етап формування бавсередині цілі навіть у разі перепаду температур зового елемента; між частинами. 7 75079 8 Варіанти, зображені на Фіг.4 та 5, базуються кість кінетичної енергії поверхні зіткнення (одягові на тому самому принципі. й т.ін.), отже, глибина проникнення кулі скорочуУ порівнянні з Фіг.1 у цих куль центр тяжіння S ється і водночас справляється більший шоковий зсунуто у напрямку передньої кромки та задньої ефект, отже, вражений стає менш здатним до кромки відповідно. Куля, представлена на Фіг.4, опору. Це також поліпшує балістику рани, бо накомає тонші стінки, ніж на Фіг. 1, отже, легше дефонечник кулі не здатний спричинити травму до посрмується і має меншу схильність до рикошетрілу та/або не схильний до механічного пошкотування. дження. Куля за Фіг.5 має більшу масу й відповідно біДля виготовлення куль дуже успішним виявивльшу проникаючу здатність. Інші переваги при ся пластичний томпак (латунь промислового вироцьому зберігаються, отже, досягається високий бництва фірми Трір вальцверке ГмбХ, Трір, Німечступінь виділення енергії всередині цілі, а куля там чина), особливо у вигляді штаби. Як звичайно при не руйнується. Довжина L у самій кулі залишаєтьглибокій висадці, спочатку з дисків (круглих загося незмінною на всій її балістичній траєкторії. товок) виробляють стакан 100, як показано на Втім, особлива перевага досягається, коли Фіг.6, для базового елемента 1 та стакан 200, як циліндричне осердя 2, зображене на Фіг.1, завдяки показано на Фіг.7, для осердя. відповідній підгонці зсувається до кільцевого просПовне виключення токарної обробки й застотору 3а вже під час пострілу, так що передня чассування звичайних процесів глибокої витяжки та тина базового елемента 1 оголюється й розтікалиття під тиском дозволило економічне масове ється у вигляді гриба дуже сильно завдяки виробництво куль, незважаючи на їх поліпшені збільшеній площі поверхні. балістичні характеристики усередині цілі. На практиці показано, що варіант, де зсув відПредмет винаходу розрахований на малокалібувається під час пострілу, є кращим, особливо у берні (до 12,7мм) боєприпаси й розроблявся саме поліційних діях, ніж той, де зсув має місце тільки для них; втім, його можна пристосувати в тій самій всередині цілі, тому що передня частина сильніше або аналогічній формі до боєприпасів більшого розтікається у вигляді гриба й надає більшу кількалібру. Комп’ютерна верстка Т. Чепелева Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
