Коток бігунів

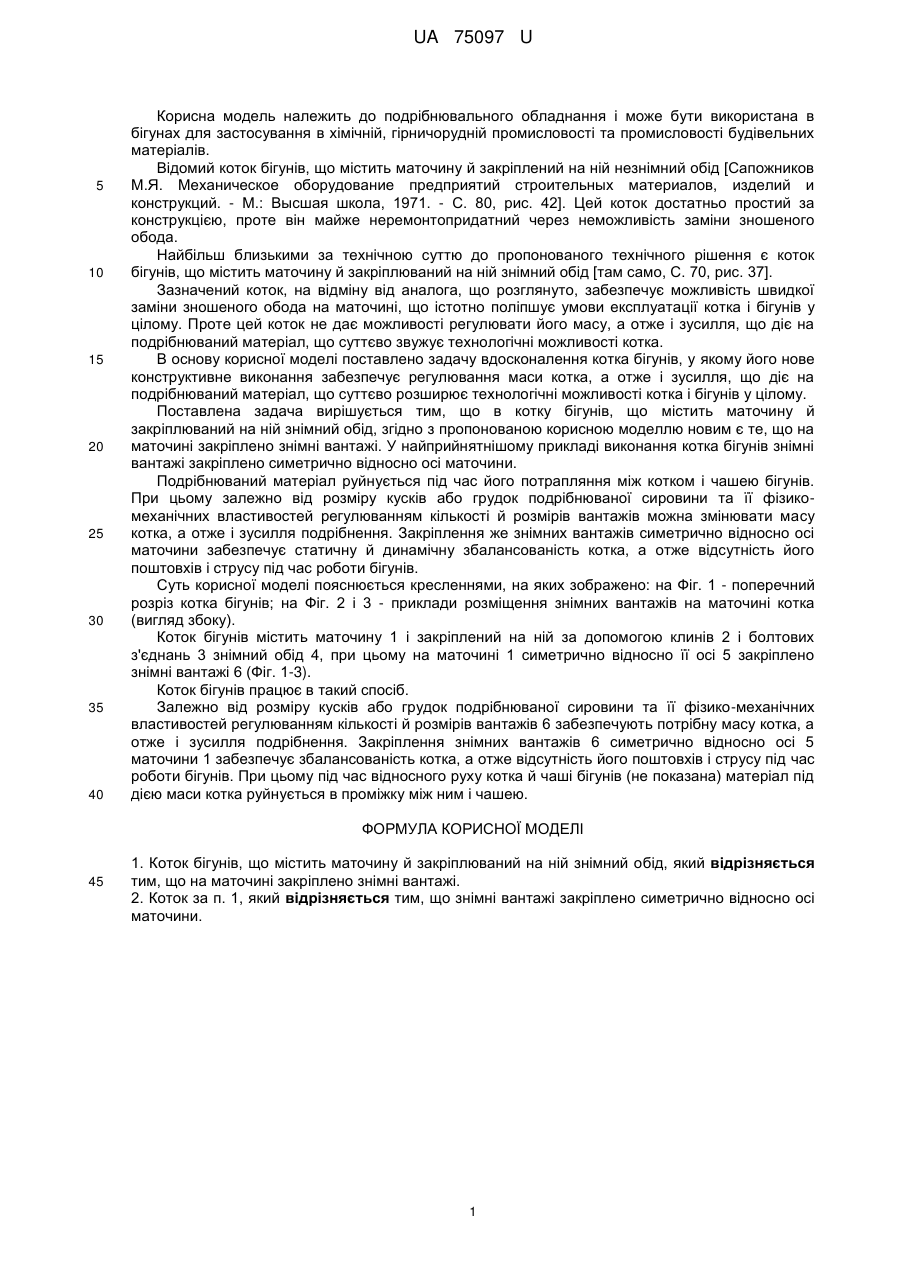

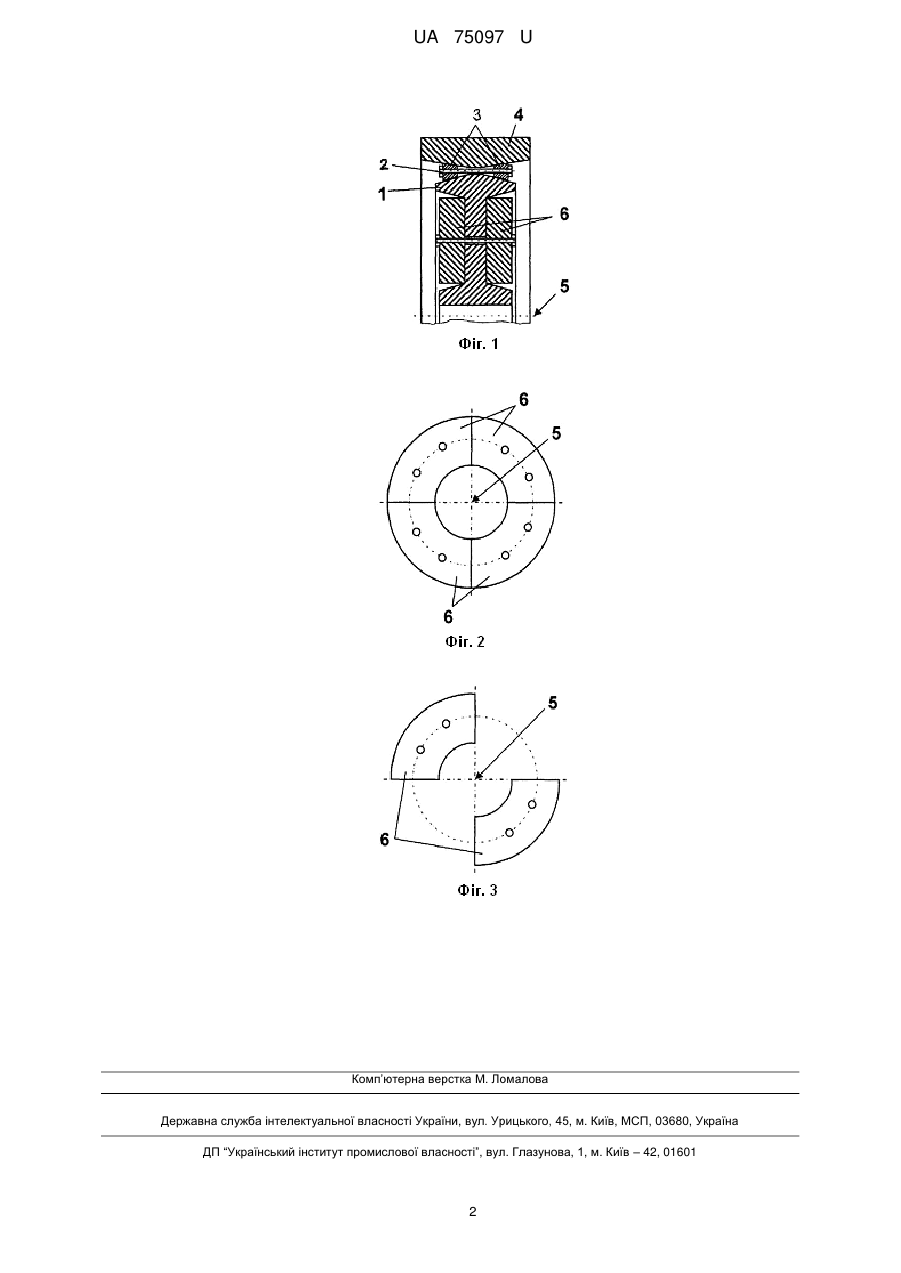

Реферат: UA 75097 U UA 75097 U 5 10 15 20 25 30 35 40 Корисна модель належить до подрібнювального обладнання і може бути використана в бігунах для застосування в хімічній, гірничорудній промисловості та промисловості будівельних матеріалів. Відомий коток бігунів, що містить маточину й закріплений на ній незнімний обід [Сапожников М.Я. Механическое оборудование предприятий строительных материалов, изделий и конструкций. - М.: Высшая школа, 1971. - С. 80, рис. 42]. Цей коток достатньо простий за конструкцією, проте він майже неремонтопридатний через неможливість заміни зношеного обода. Найбільш близькими за технічною суттю до пропонованого технічного рішення є коток бігунів, що містить маточину й закріплюваний на ній знімний обід [там само, С. 70, рис. 37]. Зазначений коток, на відміну від аналога, що розглянуто, забезпечує можливість швидкої заміни зношеного обода на маточині, що істотно поліпшує умови експлуатації котка і бігунів у цілому. Проте цей коток не дає можливості регулювати його масу, а отже і зусилля, що діє на подрібнюваний матеріал, що суттєво звужує технологічні можливості котка. В основу корисної моделі поставлено задачу вдосконалення котка бігунів, у якому його нове конструктивне виконання забезпечує регулювання маси котка, а отже і зусилля, що діє на подрібнюваний матеріал, що суттєво розширює технологічні можливості котка і бігунів у цілому. Поставлена задача вирішується тим, що в котку бігунів, що містить маточину й закріплюваний на ній знімний обід, згідно з пропонованою корисною моделлю новим є те, що на маточині закріплено знімні вантажі. У найприйнятнішому прикладі виконання котка бігунів знімні вантажі закріплено симетрично відносно осі маточини. Подрібнюваний матеріал руйнується під час його потрапляння між котком і чашею бігунів. При цьому залежно від розміру кусків або грудок подрібнюваної сировини та її фізикомеханічних властивостей регулюванням кількості й розмірів вантажів можна змінювати масу котка, а отже і зусилля подрібнення. Закріплення же знімних вантажів симетрично відносно осі маточини забезпечує статичну й динамічну збалансованість котка, а отже відсутність його поштовхів і струсу під час роботи бігунів. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - поперечний розріз котка бігунів; на Фіг. 2 і 3 - приклади розміщення знімних вантажів на маточині котка (вигляд збоку). Коток бігунів містить маточину 1 і закріплений на ній за допомогою клинів 2 і болтових з'єднань 3 знімний обід 4, при цьому на маточині 1 симетрично відносно її осі 5 закріплено знімні вантажі 6 (Фіг. 1-3). Коток бігунів працює в такий спосіб. Залежно від розміру кусків або грудок подрібнюваної сировини та її фізико-механічних властивостей регулюванням кількості й розмірів вантажів 6 забезпечують потрібну масу котка, а отже і зусилля подрібнення. Закріплення знімних вантажів 6 симетрично відносно осі 5 маточини 1 забезпечує збалансованість котка, а отже відсутність його поштовхів і струсу під час роботи бігунів. При цьому під час відносного руху котка й чаші бігунів (не показана) матеріал під дією маси котка руйнується в проміжку між ним і чашею. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 1. Коток бігунів, що містить маточину й закріплюваний на ній знімний обід, який відрізняється тим, що на маточині закріплено знімні вантажі. 2. Коток за п. 1, який відрізняється тим, що знімні вантажі закріплено симетрично відносно осі маточини. 1 UA 75097 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
