Магнітний сепаратор для збагачення тонкоподрібненних слабомагнітних руд

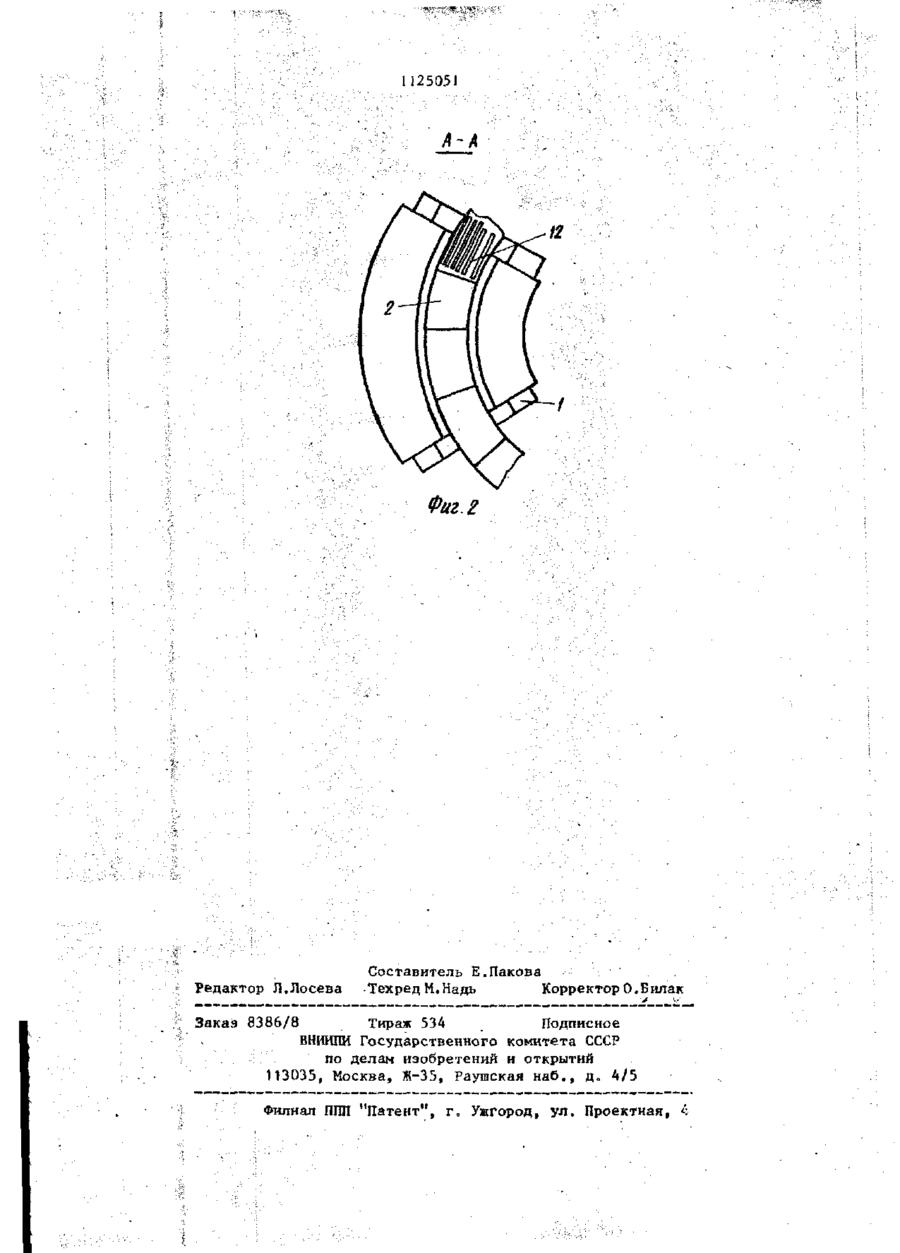

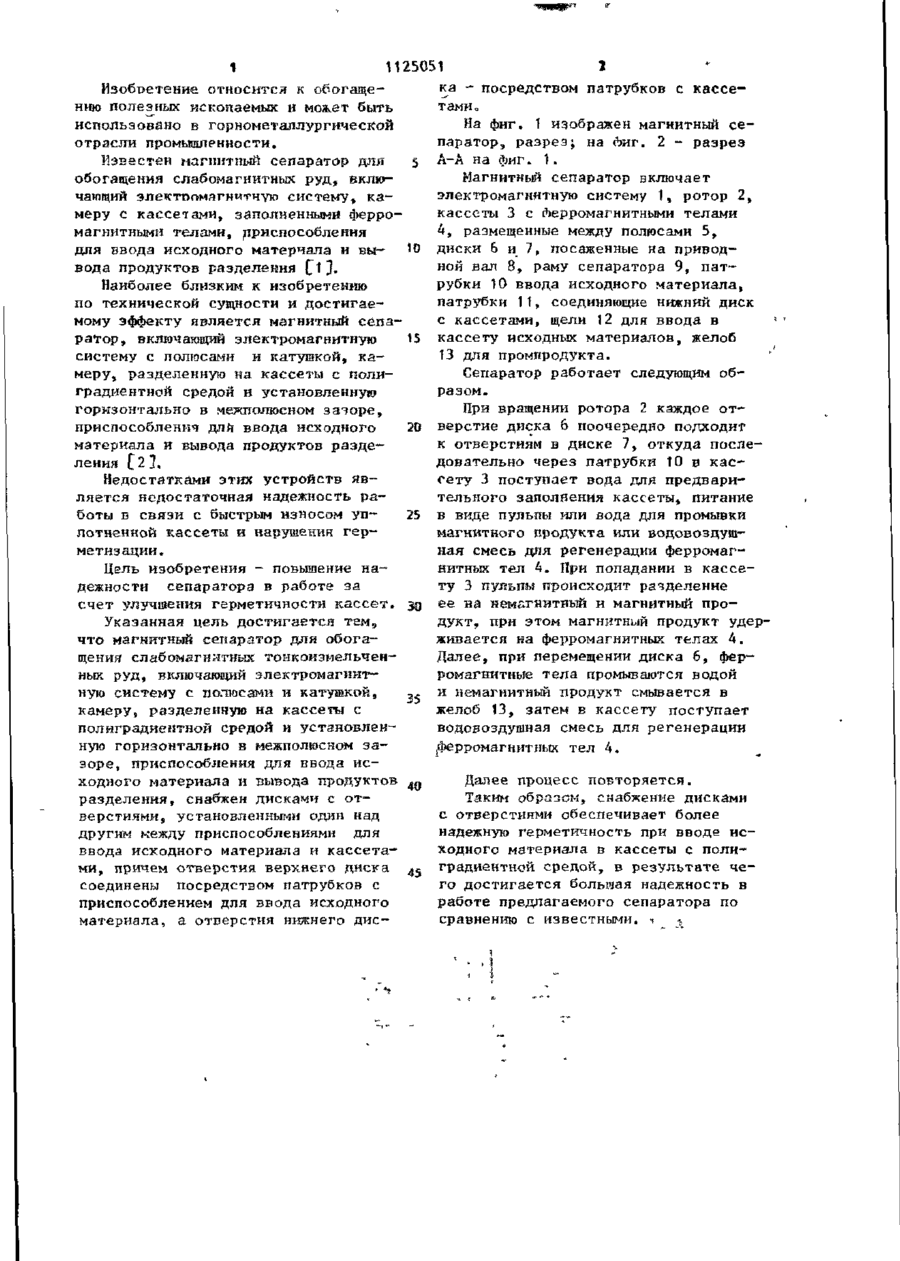

МАГНИТНЫЙ СЕПАРАТОР ДЛЯ ОБОГАЩЕНИЯ ТОНКОИЗМЕЛЬЧЕННЫХ СЛАБОМАГНИТНЫХ РУД, включающий электроПитание магнитную систему с полюсами и катушкой, камеру, разделенную на кассеты с полиградиентной средой и установленную горизонтально в межполюсном зазоре, приспособления для ввода исходного материала и вывода продуктов разделения, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности сепаратора в работе за счет улучшения герметичности кассет, он снабжен дисками с отверстиями, установленными один над другим между приспособлениями для в^ода исходного материала и кассетами, причем отверстия верхнего диска соединены посредством патрубков с приспособлением для ввода исходного материала, а отверстия нижнего диска - посредством патрубков с кассетами. Во9адпй премы&*и и заполнение Фаг t кассет § 1125051 ка - посредством патрубков с кассетами „ На фиг. 1 изображен магнитный сепаратор, разрез; на Лиг. 2 - разрез А-А на фиг. ). Магнитный сепаратор включает электромагнитную систему 1, ротор 2, кассеты 3 с Лерромагнитными телами 4, размещенные между полюсами 5, диски 6 и 7, посаженные на приводной вал 8, раму сепаратора 9, патрубки 10 ввода исходного материала, патрубки 11, соединяющие нижний диск с кассетами, щели 12 для ввода в кассету исходных материалов, желоб 13 для промпродукта. Сепаратор работает следующим образом. При вращении ротора 2 каждое отверстие диска 6 поочередно подходит к отверстиям в диске 7, откуда последовательно через патрубки 10 в кассету 3 поступает вода для предварительного заполнения кассеты, питание в виде пульпы или вода для промывки магнитного продукта или водовоздушная смесь для регенерации ферромагнитных тел 4. При попадании в кассету 3 пульпы происходит разделение ее на немагнитный и магнитный продукт, при этом магнитный продукт удерживается на ферромагнитных телах 4. Далее, при перемещении диска 6, ферромагнитные тела промываются водой и немагнитный продукт смывается в желоб 13, затем в кассету поступает водовоздушная смесь для регенерации ферромагнитных тел 4. Изобретение относится к обогащению полезных ископаемых и может быть использовано в горнометаплургической отрасли промышленности. Известен магнитный сепаратор для обогащения слабомагиитных руд, включающий электромагнитную систему» камеру с кассетами, заполненными ферромагнитными телами, приспособления для ввода исходного материала и вывода продуктов разделения С* 3Наиболее близким к изобретению по технической сущности и достигаемому эффекту является магнитный сепаратор, включающий электромагнитную 15 систему с полюсами и катушкой, камеру, разделенную на кассеты с полиградиентной средой и установленную горизонтально в мекполшсном зазоре, приспособления для ввода исходного 20 материала и вывода продуктов разделения С 2 7. Недостатками этих устройств является недостаточная надежность работы Б связи с быстрым износом уп25 лотненяой кассеты и нарушения герметизации. Цель изобретения - повышение надежности сепаратора в работе за счет улучшения герметичности кассет, з о Указанная цель достигается темэ что магнктный сепаратор для обогащения слабомагнлтных тоикоизмельченных руд, включающий электромагнитную систему с полюсами и катушкой, ,, камеру, разделенную на кассеты с полиградиентной средой и установленную горизонтально в межполшеном зазоре, приспособления для ввода исходного материала и вывода продуктов разделения, снабжен дисками с отверстиями, установленными один над другим между приспособлениями для ввода исходного материала и кассетами, причем отверстия верхнего диска соединены посредством патрубков с приспособлением для ввода исходного материала, а отверстия нижнего дис Далее процесс повторяется. Таким образом, снабжение дисками с отверстиями обеспечивает более надежную герметичность при вводе исходного материала в кассеты с полиградиентной средой, в результате чего достигается большая надежность в работе предлагаемого сепаратора по сравнению с известными, ч ^ 1125051 A~A Фиг. г Редактор Л.Лосева Составитель Е.Пакова ТехредМ.Надь Корректор О.Билак > і. Заказ 8386/8 Тираж 534 Подписное ВНИИПИ Государственного комитета СССР '. по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д„ 4/5 Филиал ПГО1 "Патент", г„ Ужгород, ул. Проектная, 4
