Магнітний сепаратор
Номер патенту: 7507
Опубліковано: 29.09.1995
Автори: Герасименко Ірина Андрієвна, Ломовцев Лев Олексійович, Остапенко Павло Юхимович, Чигрин Георгій Степанович
Формула / Реферат
Магнитный сепаратор, включающий ванну, внутри которой размещен ряд неподвижных магнитов, расположенных с зазорами друг относительно друга, и приводной вал, на котором закреплены вторичные магниты в виде стержней из ферромагнитного материала, отличающийся тем, что, с целью увеличения производительности сепаратора путем улучшения условий разгрузки магнитного продукта, приводной вал выполнен пустотелым с продольными щелями.
Текст

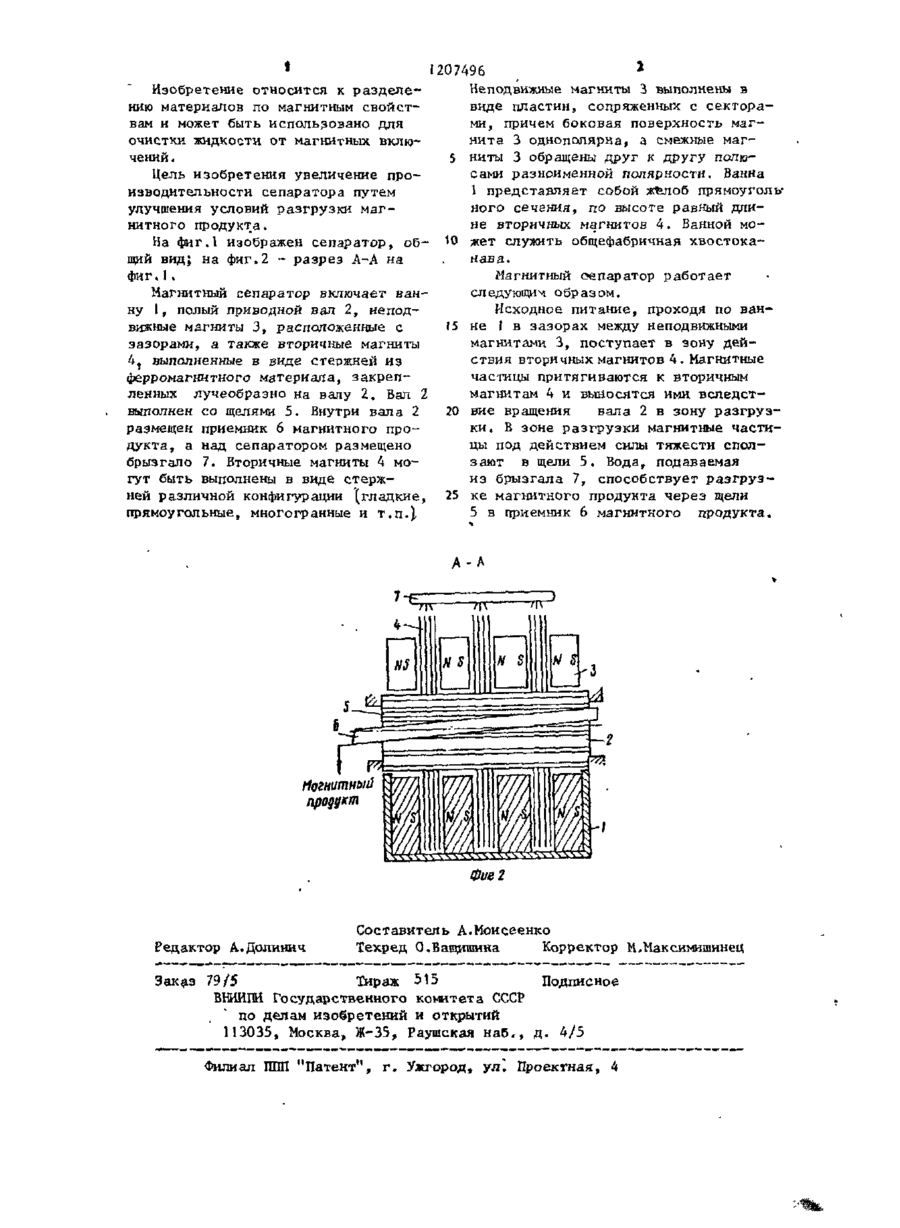

МАГНИТНЫЙ СЕПАРАТОР, включающий ванну, внутри которой размещен ряд неподвижных магнитов, расположенных с зазорами друг относительно друга, и приводной вал, на котором закреплены вторичные магниты в виде стержней из ферромагнитного материала, о т л и ч а ю щ и й с я тем, ч т о , с целью увеличения производительности сепаратора путем улучшения условий разгрузки магнитного продукта, приводной вал выполнен пустотелым с продольными щелями. ^ питание — Фие.1 Непагиитный т 2 t I 207496 Неподвижные магниты 3 выполнены в Изобретение относится к разделевиде пластин, сопряженных с секторанию материалов по магнитным свойстми, причем боковая поверхность магвам и может быть использовано для нита 3 однополярна, а смежные магочистки жидкости от магнитных включений. 5 ниты 3 обращены друг к другу полюсами разноименной полярности. Ванна Цель изобретения увеличение про1 представляет собой ж^лоб прямоуголь* изводительности сепаратора путем ного сечения, по высоте равный длиулучшения условий разгрузки магне вторичных магнитов 4. Ванной мо~ нитного продукта. На фиг.1 изображен сепаратор, об- 10 жет служить общефабрнчная хвостоканава. щий вид; на фиг,2 - разрез А-А на фи г, 1 » Магнитный сепаратор работает следующим образом. Магнитный сепаратор включает ванИсходное питание, проходя по ванну 1, полый приводной вал 2, непод15 не 1 в зазорах между неподвижными вижные магниты 3» расположенные с магнитами 3, поступает в зону дейзазорами, а также вторичные магниты ствия вторичных магнитов 4. Магнитные 4Т выполненные в виде стержней из частицы притягиваются к вторичным ферромагнитного материала, закрепмагнитам 4 и выносятся ими вследстленных лучеобразно на валу 2, Вал 2 выполнен со щелями 5. Внутри вала 2 20 вие вращения вала 2 в зону разгрузразмещен приемник 6 магнитного проки. В зоне разгрузки магнитные частидукта, а над сепаратором размещено цы под действием силы тяжести сполбрызгало 7. Вторичные магниты 4 мозают в щели 5. Вода, подаваемая гут быть выполнены в виде стержиз брызгала 7, способствует разгрузней различной конфигурации (гладкие, 25 ке магнитного продукта через щели прямоугольные, многогранные и т.п.). 5 в приемник 6 магнитного продукта. А-А N5 NS N S VS Нагнитный продукт Фае 2 Редактор А.Долинич Составитель А.Моисеенко Техред О.Ващишина Корректор М.Максимишинец Заказ 79 /5 Тираж 515 Подписное В И П Государственного комитета СССР НИЙ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб,, д. 4/5 Филиал І П "Патент", г. Ужгород, ул! Проекгная, 4 Ш
