Устаткування для намагнічування пульпи
Номер патенту: 7509
Опубліковано: 29.09.1995
Автори: Рицк Олександр Євгенович, Шепеленко Віктор Степанович, Мясоєдов Володимир Михайлович, Чигрин Георгій Степанович, Ломовцев Лев Олексійович, Герасименко Ірина Андрієвна
Формула / Реферат
Устройство для намагничивания пульпы, включающее два магнитопровода и размещенные между ними магниты, обращенные к магнитопроводам одноименными полюсами, отличающееся тем, что, с целью повышения производительности устройства путем предотвращения заиливания за счет плавного спада напряженности магнитного поля на входе и выходе, по меньшей мере один из магнитопроводов имеет длину больше длины магнитов, а его края отогнуты наружу.
Текст

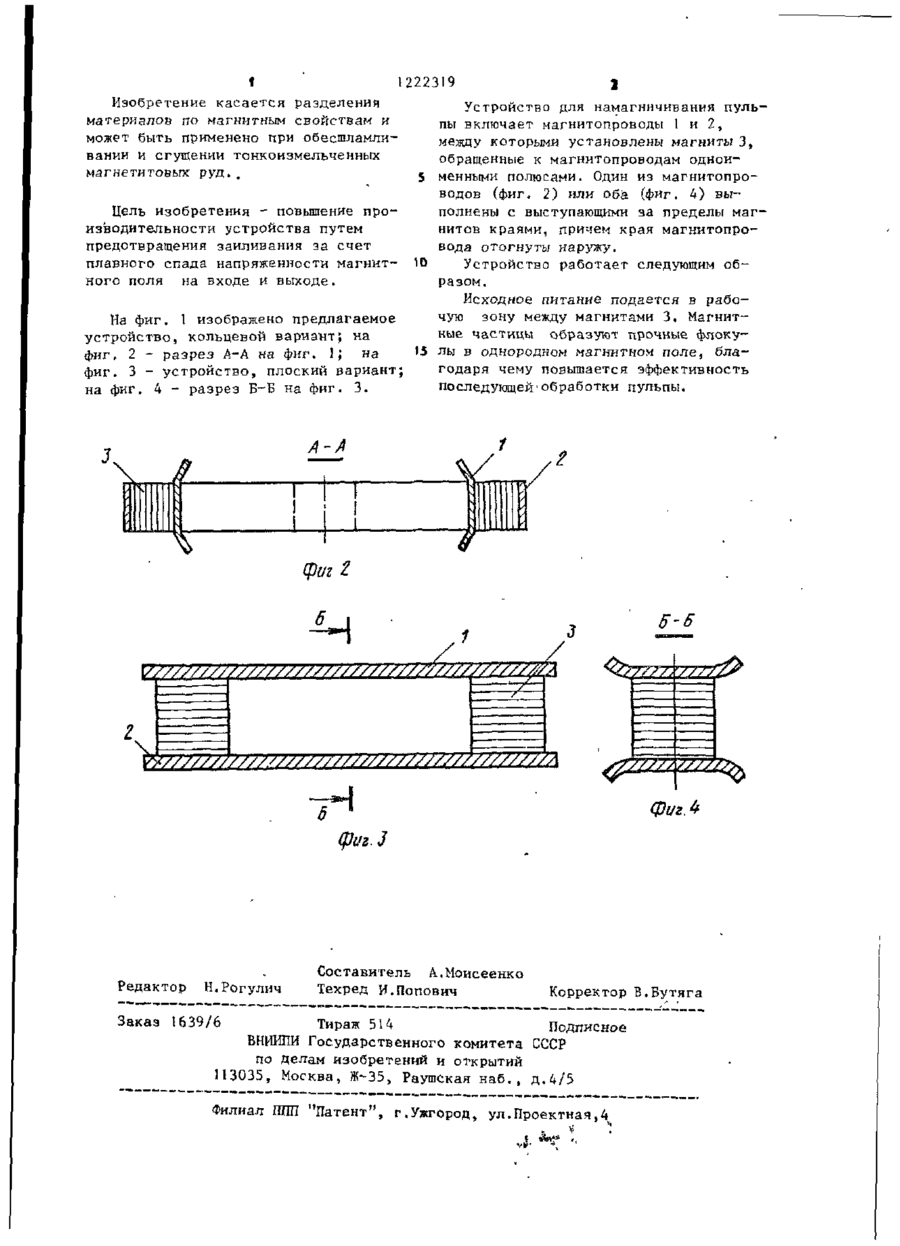

УСТРОЙСТВО ДЛЯ НАКАГНИЧИВАНИЯ ПУЛЬПЫ, включающее два магнитопровода и размещенные между ними маг.ниты, обращенные к магнитопроводам одноименными полюсами, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности устройства путем предотвращения заиливания за счет плавного спада напряженности магнитного поля на входе и выходе, по меньшей мере один из магнитопроводов имеет длину больше длины магнитов, а его края отогнуты наружу. Фиг1 І I 1222319 Изобретение касается разделения Устройство для намагничивания пульматериалов по магнитным свойствам и пы включает магнитопроводы 1 и 2, может быть применено при обесшламлимежду которыми установлены магниты 3, вании и сгущении тонкоизмельченных обращенные к магнитопроводам одноимагнетитовых руд.. менными полюсами. Один из магнитопроводов (фиг, 2) или оба (фиг. 4) выполнены с выступающими за пределы магнитов краями, причем края магнитопровода отогнуты наружу. 10 Устройство работает следующим образом. Исходное питание поцается в рабочую зону между магнитами 3. МагнитНа фиг. 1 изображено предлагаемое ные частицы образуют прочные флокуустройство, кольцевой вариант; на 15 лы в однородном магнитном поле, блафиг, 2 - разрез А-А на фиг. 1; на годаря чему повышается эффективность фиг. 3 - устройство, плоский вариант; последующей'Обработки пульпы. на фиг, 4 - разрез Б~Б на фиг. 3. Цель изобретения - повышение производительности устройства путем предотвращения заиливания за счет плавного спада напряженности магнитного поля на входе и выходе. А-А J. фиг і 5-6 Фиг А фиг.З Редактор Н.Рогулич Составитель А.Моисеенко Техред И.Попович Корректор В.Бутяга Заказ 1639/6 Тираж 514 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб,, д.4/5 Филиал ПЛП "Патент", г.Ужгород, ул.Проектная,4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for magnetization of pulp
Автори англійськоюLomovtsev Lev Oleksiiovych, Rytsk Oleksandr Yevhenovych, Herasymenko Iryna Andriievna, Chyhrin Heorhii Stepanovych, Shepelenko Viktor Stepanovych, Miasoedov Volodymyr Mykhailovych
Назва патенту російськоюУстройство для намагничивания пульпы
Автори російськоюЛомовцев Лев Алексеевич, Рицк Александр Евгеньевич, Герасименко Ирина Андреевна, Чигрин Георгий Степанович, Шепеленко Виктор Степанович, Мясоедов Владимир Михайлович
МПК / Мітки
МПК: B03C 1/14
Мітки: намагнічування, пульпи, устаткування
