Крапельниця

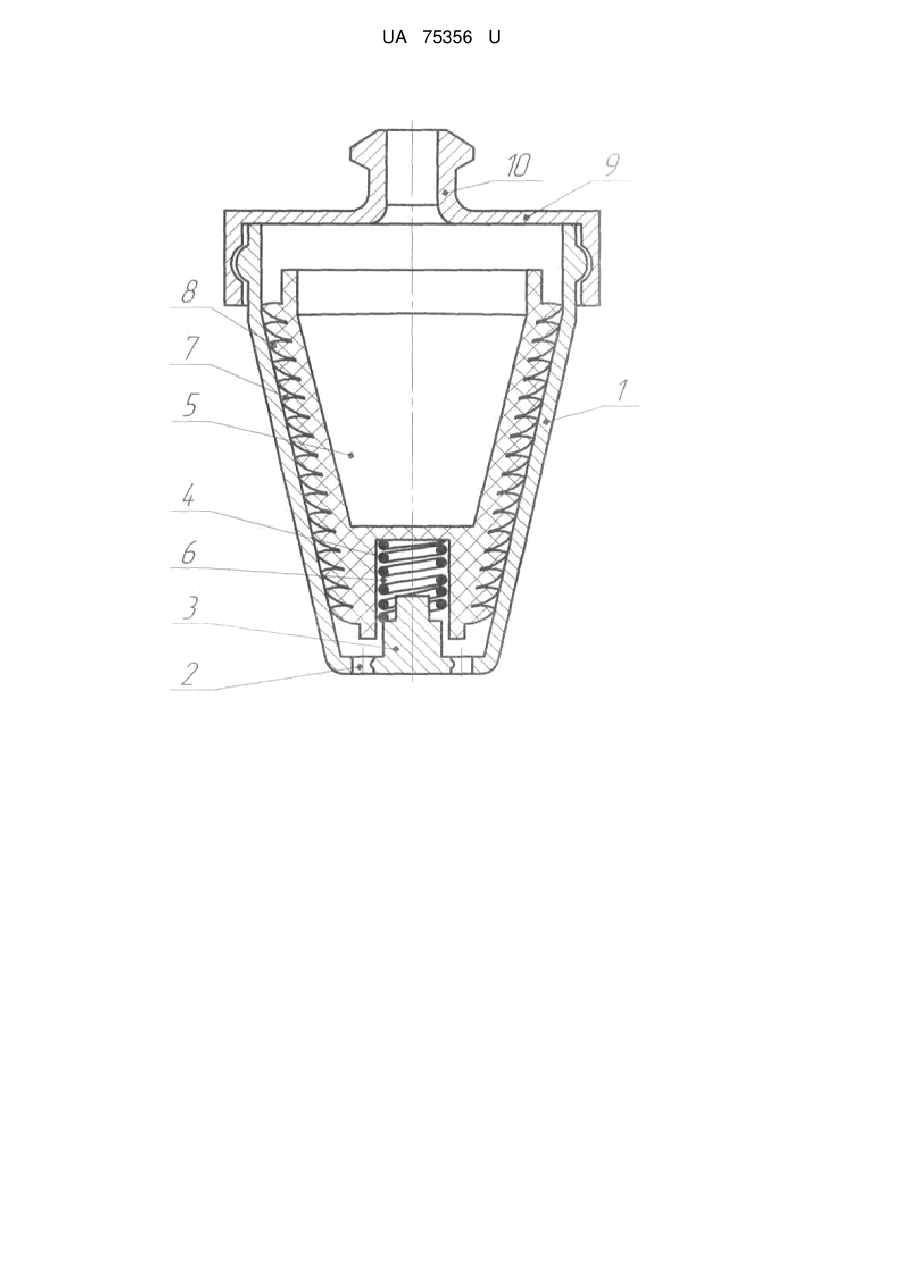

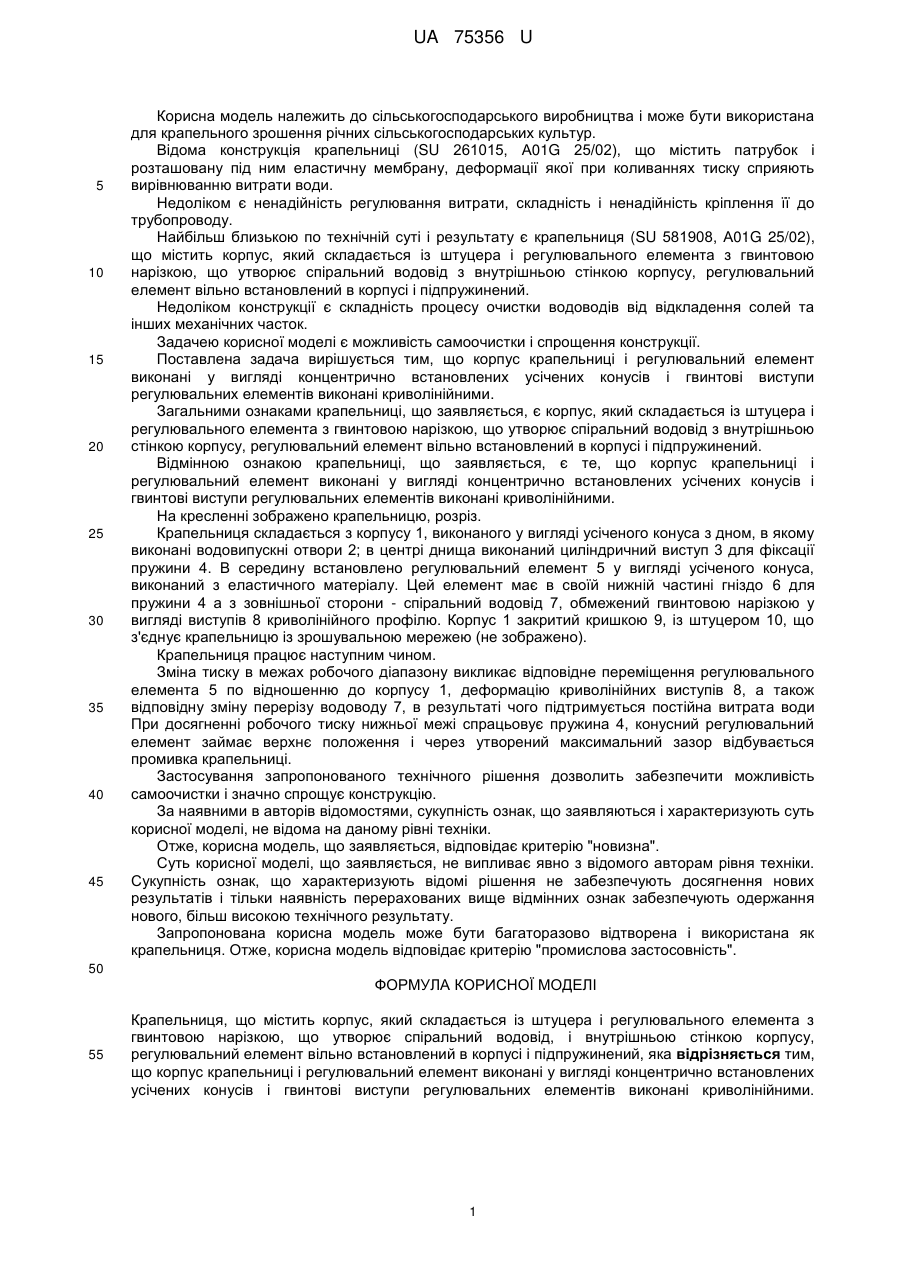

Реферат: UA 75356 U UA 75356 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського виробництва і може бути використана для крапельного зрошення річних сільськогосподарських культур. Відома конструкція крапельниці (SU 261015, А01G 25/02), що містить патрубок і розташовану під ним еластичну мембрану, деформації якої при коливаннях тиску сприяють вирівнюванню витрати води. Недоліком є ненадійність регулювання витрати, складність і ненадійність кріплення її до трубопроводу. Найбільш близькою по технічній суті і результату є крапельниця (SU 581908, А01G 25/02), що містить корпус, який складається із штуцера і регулювального елемента з гвинтовою нарізкою, що утворює спіральний водовід з внутрішньою стінкою корпусу, регулювальний елемент вільно встановлений в корпусі і підпружинений. Недоліком конструкції є складність процесу очистки водоводів від відкладення солей та інших механічних часток. Задачею корисної моделі є можливість самоочистки і спрощення конструкції. Поставлена задача вирішується тим, що корпус крапельниці і регулювальний елемент виконані у вигляді концентрично встановлених усічених конусів і гвинтові виступи регулювальних елементів виконані криволінійними. Загальними ознаками крапельниці, що заявляється, є корпус, який складається із штуцера і регулювального елемента з гвинтовою нарізкою, що утворює спіральний водовід з внутрішньою стінкою корпусу, регулювальний елемент вільно встановлений в корпусі і підпружинений. Відмінною ознакою крапельниці, що заявляється, є те, що корпус крапельниці і регулювальний елемент виконані у вигляді концентрично встановлених усічених конусів і гвинтові виступи регулювальних елементів виконані криволінійними. На кресленні зображено крапельницю, розріз. Крапельниця складається з корпусу 1, виконаного у вигляді усіченого конуса з дном, в якому виконані водовипускні отвори 2; в центрі днища виконаний циліндричний виступ 3 для фіксації пружини 4. В середину встановлено регулювальний елемент 5 у вигляді усіченого конуса, виконаний з еластичного матеріалу. Цей елемент має в своїй нижній частині гніздо 6 для пружини 4 а з зовнішньої сторони - спіральний водовід 7, обмежений гвинтовою нарізкою у вигляді виступів 8 криволінійного профілю. Корпус 1 закритий кришкою 9, із штуцером 10, що з'єднує крапельницю із зрошувальною мережею (не зображено). Крапельниця працює наступним чином. Зміна тиску в межах робочого діапазону викликає відповідне переміщення регулювального елемента 5 по відношенню до корпусу 1, деформацію криволінійних виступів 8, а також відповідну зміну перерізу водоводу 7, в результаті чого підтримується постійна витpaта води При досягненні робочого тиску нижньої межі спрацьовує пружина 4, конусний регулювальний елемент займає верхнє положення і через утворений максимальний зазор відбувається промивка крапельниці. Застосування запропонованого технічного рішення дозволить забезпечити можливість самоочистки і значно спрощує конструкцію. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високою технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як крапельниця. Отже, корисна модель відповідає критерію "промислова застосовність". 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Крапельниця, що містить корпус, який складається із штуцера і регулювального елемента з гвинтовою нарізкою, що утворює спіральний водовід, і внутрішньою стінкою корпусу, регулювальний елемент вільно встановлений в корпусі і підпружинений, яка відрізняється тим, що корпус крапельниці і регулювальний елемент виконані у вигляді концентрично встановлених усічених конусів і гвинтові виступи регулювальних елементів виконані криволінійними. 1 UA 75356 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
