Крапельниця

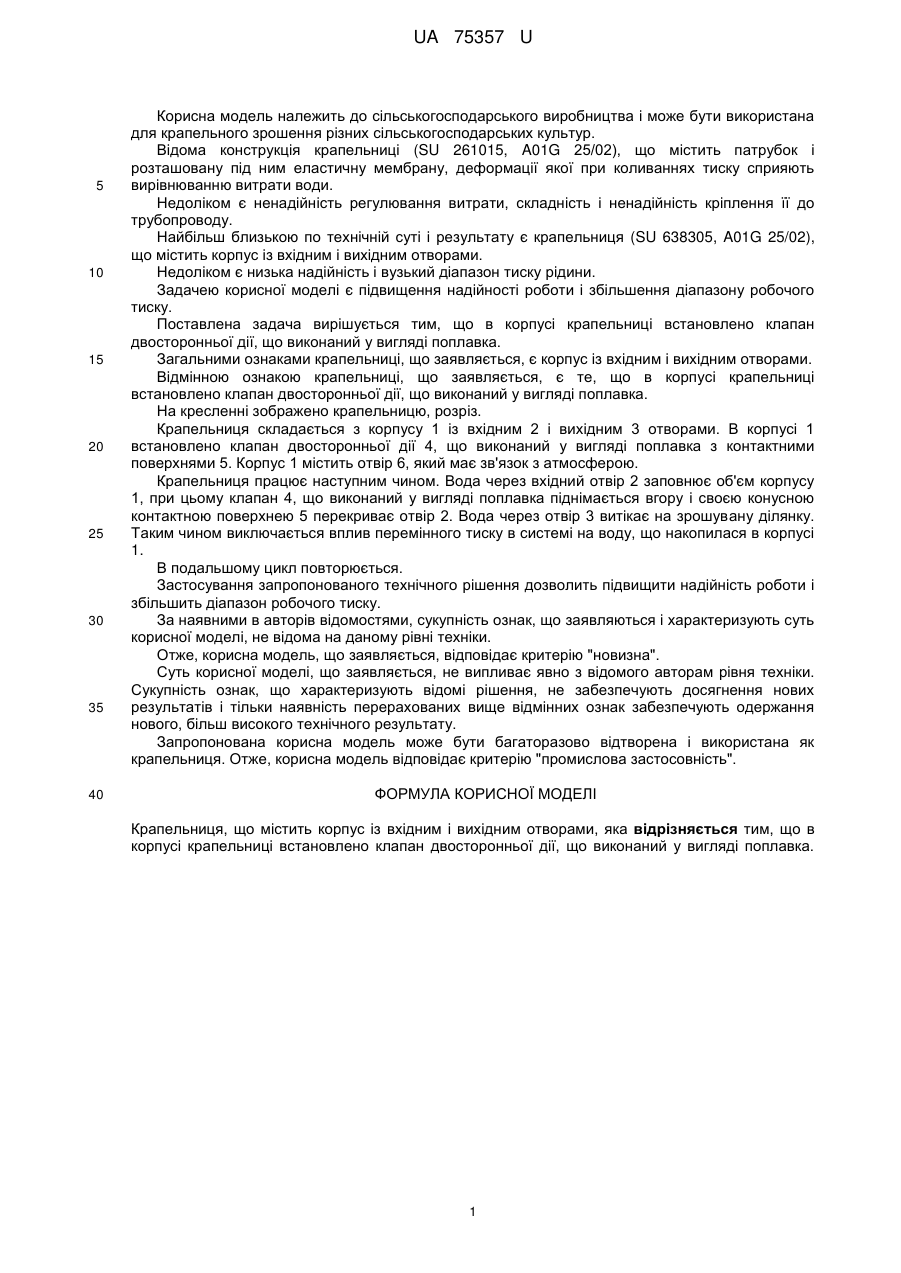

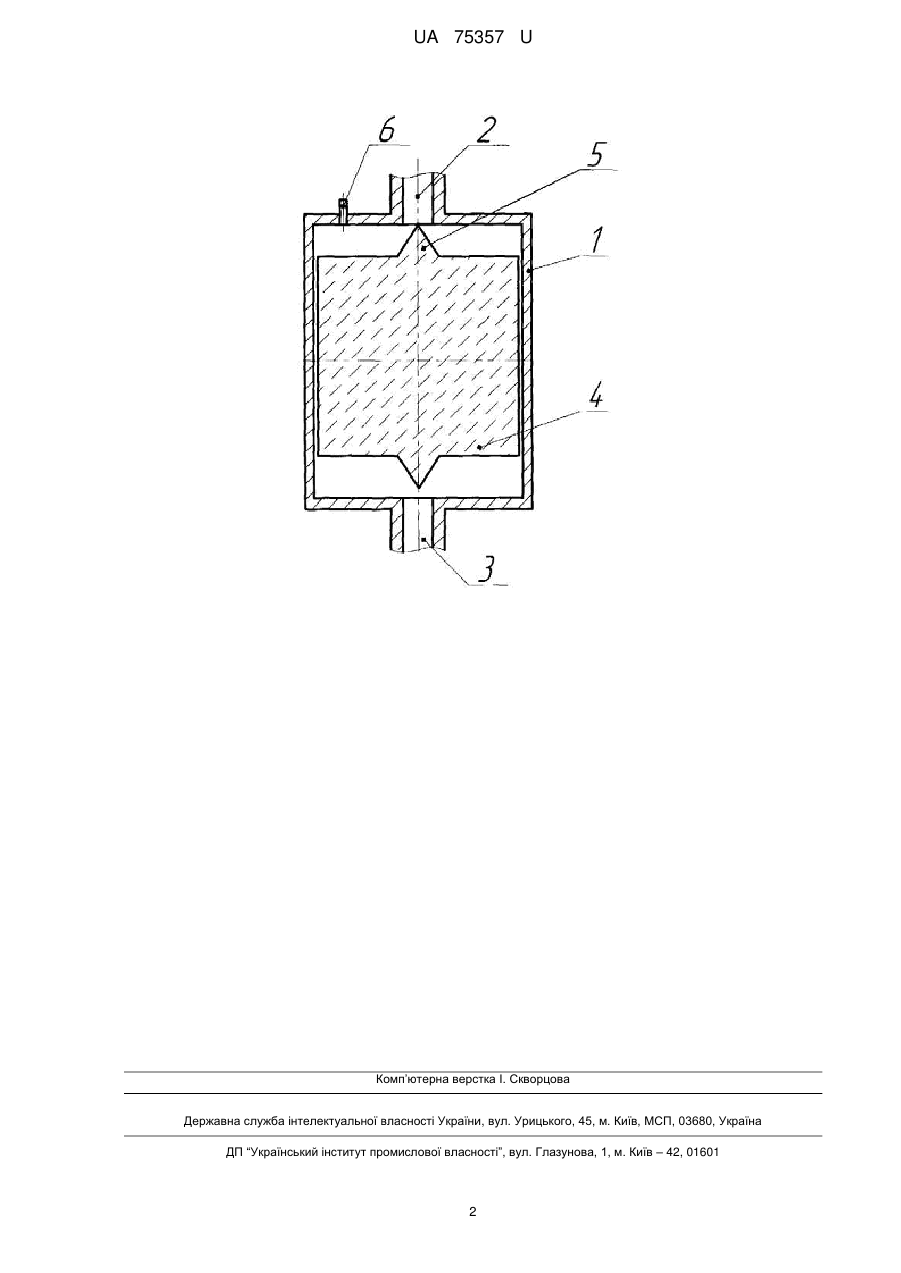

Реферат: UA 75357 U UA 75357 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільськогосподарського виробництва і може бути використана для крапельного зрошення різних сільськогосподарських культур. Відома конструкція крапельниці (SU 261015, A01G 25/02), що містить патрубок і розташовану під ним еластичну мембрану, деформації якої при коливаннях тиску сприяють вирівнюванню витрати води. Недоліком є ненадійність регулювання витрати, складність і ненадійність кріплення її до трубопроводу. Найбільш близькою по технічній суті і результату є крапельниця (SU 638305, A01G 25/02), що містить корпус із вхідним і вихідним отворами. Недоліком є низька надійність і вузький діапазон тиску рідини. Задачею корисної моделі є підвищення надійності роботи і збільшення діапазону робочого тиску. Поставлена задача вирішується тим, що в корпусі крапельниці встановлено клапан двосторонньої дії, що виконаний у вигляді поплавка. Загальними ознаками крапельниці, що заявляється, є корпус із вхідним і вихідним отворами. Відмінною ознакою крапельниці, що заявляється, є те, що в корпусі крапельниці встановлено клапан двосторонньої дії, що виконаний у вигляді поплавка. На кресленні зображено крапельницю, розріз. Крапельниця складається з корпусу 1 із вхідним 2 і вихідним 3 отворами. В корпусі 1 встановлено клапан двосторонньої дії 4, що виконаний у вигляді поплавка з контактними поверхнями 5. Корпус 1 містить отвір 6, який має зв'язок з атмосферою. Крапельниця працює наступним чином. Вода через вхідний отвір 2 заповнює об'єм корпусу 1, при цьому клапан 4, що виконаний у вигляді поплавка піднімається вгору і своєю конусною контактною поверхнею 5 перекриває отвір 2. Вода через отвір 3 витікає на зрошувану ділянку. Таким чином виключається вплив перемінного тиску в системі на воду, що накопилася в корпусі 1. В подальшому цикл повторюється. Застосування запропонованого технічного рішення дозволить підвищити надійність роботи і збільшить діапазон робочого тиску. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як крапельниця. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ Крапельниця, що містить корпус із вхідним і вихідним отворами, яка відрізняється тим, що в корпусі крапельниці встановлено клапан двосторонньої дії, що виконаний у вигляді поплавка. 1 UA 75357 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
