Система підґрунтового зрошення

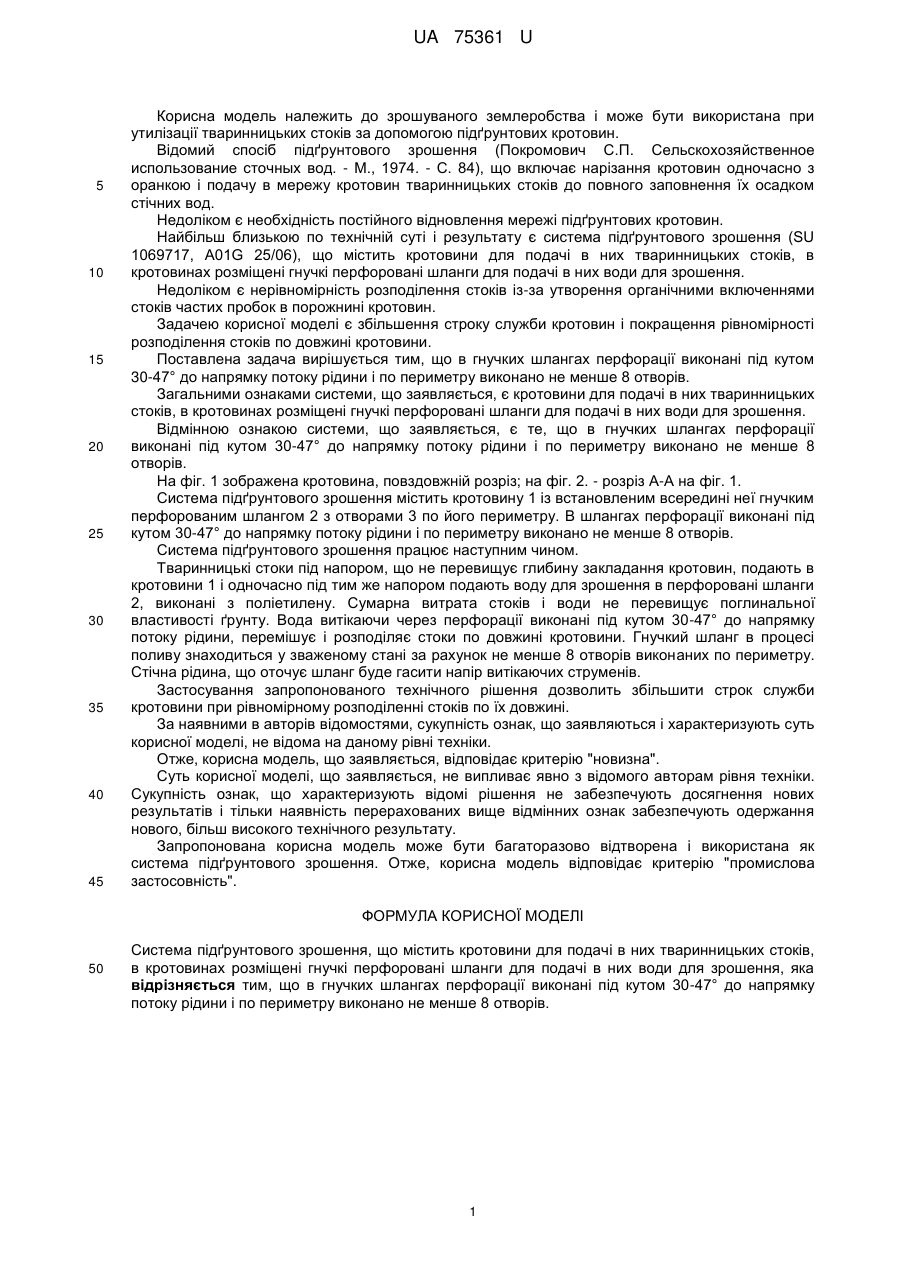

Реферат: UA 75361 U UA 75361 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до зрошуваного землеробства і може бути використана при утилізації тваринницьких стоків за допомогою підґрунтових кротовин. Відомий спосіб підґрунтового зрошення (Покромович С.П. Сельскохозяйственное использование сточных вод. - М., 1974. - С. 84), що включає нарізання кротовин одночасно з оранкою і подачу в мережу кротовин тваринницьких стоків до повного заповнення їх осадком стічних вод. Недоліком є необхідність постійного відновлення мережі підґрунтових кротовин. Найбільш близькою по технічній суті і результату є система підґрунтового зрошення (SU 1069717, A01G 25/06), що містить кротовини для подачі в них тваринницьких стоків, в кротовинах розміщені гнучкі перфоровані шланги для подачі в них води для зрошення. Недоліком є нерівномірність розподілення стоків із-за утворення органічними включеннями стоків частих пробок в порожнині кротовин. Задачею корисної моделі є збільшення строку служби кротовин і покращення рівномірності розподілення стоків по довжині кротовини. Поставлена задача вирішується тим, що в гнучких шлангах перфорації виконані під кутом 30-47° до напрямку потоку рідини і по периметру виконано не менше 8 отворів. Загальними ознаками системи, що заявляється, є кротовини для подачі в них тваринницьких стоків, в кротовинах розміщені гнучкі перфоровані шланги для подачі в них води для зрошення. Відмінною ознакою системи, що заявляється, є те, що в гнучких шлангах перфорації виконані під кутом 30-47° до напрямку потоку рідини і по периметру виконано не менше 8 отворів. На фіг. 1 зображена кротовина, повздовжній розріз; на фіг. 2. - розріз А-А на фіг. 1. Система підґрунтового зрошення містить кротовину 1 із встановленим всередині неї гнучким перфорованим шлангом 2 з отворами 3 по його периметру. В шлангах перфорації виконані під кутом 30-47° до напрямку потоку рідини і по периметру виконано не менше 8 отворів. Система підґрунтового зрошення працює наступним чином. Тваринницькі стоки під напором, що не перевищує глибину закладання кротовин, подають в кротовини 1 і одночасно під тим же напором подають воду для зрошення в перфоровані шланги 2, виконані з поліетилену. Сумарна витрата стоків і води не перевищує поглинальної властивості ґрунту. Вода витікаючи через перфорації виконані під кутом 30-47° до напрямку потоку рідини, перемішує і розподіляє стоки по довжині кротовини. Гнучкий шланг в процесі поливу знаходиться у зваженому стані за рахунок не менше 8 отворів виконаних по периметру. Стічна рідина, що оточує шланг буде гасити напір витікаючих струменів. Застосування запропонованого технічного рішення дозволить збільшити строк служби кротовини при рівномірному розподіленні стоків по їх довжині. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як система підґрунтового зрошення. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Система підґрунтового зрошення, що містить кротовини для подачі в них тваринницьких стоків, в кротовинах розміщені гнучкі перфоровані шланги для подачі в них води для зрошення, яка відрізняється тим, що в гнучких шлангах перфорації виконані під кутом 30-47° до напрямку потоку рідини і по периметру виконано не менше 8 отворів. 1 UA 75361 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
