Система крапельного зрошення

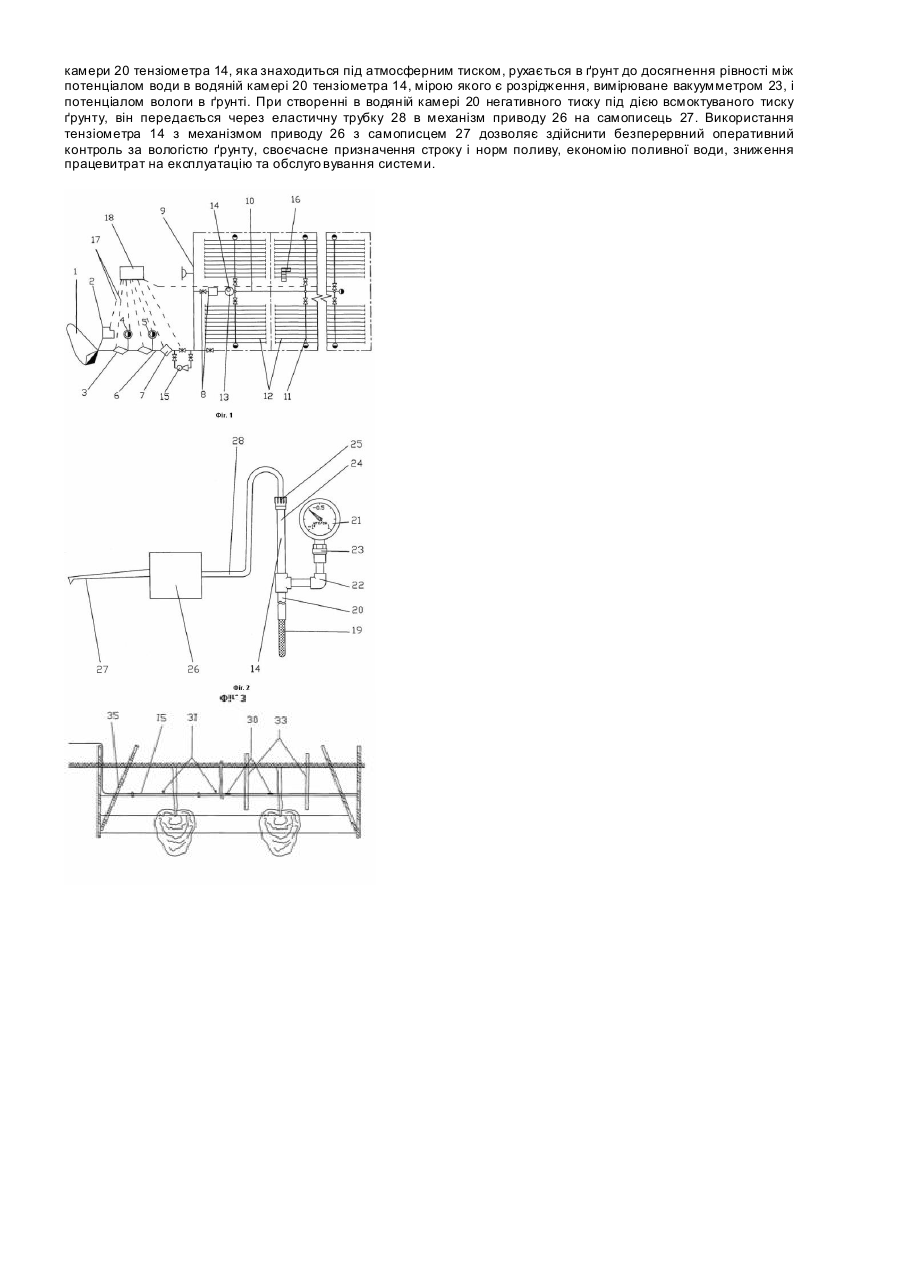

Корисна модель стосується зрошення земель, зрошувальних пристроїв, розміщених над поверхнею землі з перфорованими трубопроводами, зокрема крапельного зрошення. Відомою є обрана найближчим аналогом система крапельного зрошення, що викладена у [виданні «Гидротехника и мелиорация в Украине. Сборник научных трудов. Выпуск 1» -Киев, 1992. -209с., с.26-27]. Система крапельного зрошення містить джерело зрошення, водозабірну споруду, головну насосну станцію, напірний трубопровід, регулювальний басейн-відстійник, підкачувальну насосну станцію, вузол очистки води, вузол вводу добрив та хімічних реагентів в зрошувальну мережу, магістральний, розподільні, ділянкові і поливні трубопроводи, водовипуски, запірно-регулювальну арматуру, агрометеорологічну станцію, вимірювальні прилади, в тому числі тензіометр з керамічним зондом, водяною камерою та вакуумметром, лінії зв’язку, керуючообчислювальний комплекс. Ознаками найближчого аналога, які співпадають з ознаками корисної моделі, є наявність у системі крапельного зрошення джерела зрошення, водозабірної споруди, головної насосної станції, напірного трубопроводу, регулювального басейна-відстійника, підкачувальної насосної станції, вузла очистки води, вузла вводу добрив та хімічних реагентів в зрошувальну мережу, магістрального, розподільних, ділянкових і поливних трубопроводів, водовипусків, запірно-регулювальної арматури, агрометеорологічної станції, вимірювальних приладів, в тому числі тензіометра з керамічним зондом, водяною камерою і вакуумметром, ліній зв’язку, керуючо-обчислювального комплексу. Технічним результатом корисної моделі є підвищення ефективності та надійності роботи системи крапельного зрошення за рахунок здійснення безперервного оперативного контролю за вологістю ґрунту, своєчасне призначення строку і норм поливу, економія поливної води, зниження працевитрат на експлуатацію та обслуговування системи. Довговічність системи трубопроводів. Недоліками відомої системи крапельного зрошення, які не дозволяють отримати зазначений технічний результат, є відсутність можливості постійного контролю вологості ґрунту в кореневій зоні рослин та неефективне використання води. В основу корисної моделі поставлена технічна задача удосконалення системи крапельного зрошення. Технічна задача вирішена тим, що в системі крапельного зрошення, яка містить джерело зрошення, водозабірну споруду, головну насосну станцію, напірний трубопровід, регулювальний басейн-відстійник, підкачувальну насосу станцію, вузол очистки води, вузол вводу добрив та хімічних реагентів в зрошувальну мережу, магістральний, розподільні, ділянкові і поливні трубопроводи, водовипуски, запірно-регулювальну арматуру, агрометеорологічну станцію, вимірювальні прилади, в тому числі тензіометр з керамічним зондом, водяною камерою і вакуумметром, лінії зв’язку, керуючо-обчислювальний комплекс, згідно корисній моделі, тензіометр додатково має самописець, виконаний з можливістю спрацьовування при падінні тиску в водяній камері, зв’язаній з механізмом приводу самописця, поливні трубопроводи розміщені над поверхнею землі на висоті 0,5-0,8м, водовипуски містять вмонтовані крапельниці з частотою розміщення 0,4-0,6м, та тупикові крапельниці. Згідно корисній моделі трубопроводи містять труби з поліетилену. Згідно корисній моделі трубопроводи містять труби з полівінілхлориду. Між сукупністю суттєви х ознак корисної моделі і технічним результатом, що досягається, існує такий причинно-наслідковий зв’язок. Виконання тензіометра з самописцем, виконаним з можливістю спрацьовування при падінні тиску в водяній камері, зв’язаній з механізмом приводу самописця, дозволить одержувати дані вологості ґрунту на добу або на тиждень. Розміщення поливних трубопроводів над поверхнею землі на висоті 0,50,8м дозволить більш економно без розбризкування використовува ти воду для поливу. Виконання водовипусків з вмонтованими крапельницями з частотою розміщення 0,4-0,6м та з тупиковими крапельницями дозволить підвищити ефективність за рахунок цільового підведення води до конкретної рослини. Трубопроводи можуть містити труби з поліетилену або з полівінілхлориду, що дозволить підвищити їх довговічність. Корисна модель ілюструється графічним матеріалом (фігури 1, 2, 3), де приведена система крапельного зрошення. На фігурі 1 приведена схема системи крапельного зрошення, яка містить джерело зрошення 1, водозабірну споруду 2, регулювальний басейн-відстійник 3, головну насосну станцію 4, підкачувальну насосну станцію 5, напірний трубопровід 6, вузол очистки води 7, запірно-регулювальну арматуру 8, магістральний трубопровід 9, розподільні 10, ділянкові 11 і поливні трубопроводи 12 з водовипусками 29 (на фігура х не показані), вимірювальні прилади 13, в тому числі тензіометр 14, вузол вводу добрив та хімічних реагентів в зрошувальну мережу 15, агрометеорологічну станцію 16, лінії зв’язку 17, керуючо-обчислювальний комплекс 18. На фігурі 2 зображений тензіометр 14, що містить керамічний зонд 19, водяну камеру 20, вакуумметр 21, відвід 22, штуцер для підключення вакуумметру 23, штуцер для заправлення водою 24, заглушку 25. На фігурі 2 також показаний механізм приводу 26 самописця 27. До механізму приводу 26 підведена еластична трубку 28 для підведення води від тензіометра 14. На фігурі 3 показані водовиспуски (тобто отвори) 29 (на фігурах не показані) з вмонтованими крапельницями 30 та тупиковими крапельницями 31 на поливних трубопроводах 12, які розміщені на шпалерних стовпчиках 32 між опор 33. Система крапельного зрошення працює в такий спосіб. Водозабірна споруда 2 забирає воду з джерела зрошення 1 і подає її для очистки в регулювальний басейнвідстійник 3. Після цього головна насосна станція 4 і підкачувальна насосна станція 5 подають воду в напірний трубопровід 6, з якого вона поступає в вузол очистки води 7. Далі, поливна вода через вузол вводу добрив та хімічних реагентів 15 попадає в магістральний трубопровід 9. За допомогою запірно-регулювальної арматури 8 вода поступає в розподільні трубопроводи 10, ділянкові трубопроводи 11 і поливні трубопроводи 12 з водовипусками 29 (на фігурах непоказані). Агрометеорологічна станція 16 з лініями зв’язку 17 та керуючообчислювальним комплексом 18 проводять нагляд за ефективною роботою системи крапельного зрошення, а вимірювальні прилади 13 фіксують параметри та якість роботи елементів системи. Тензіометр 14, який додатково має самописець 27, здійснює безперервний оперативний контроль за вологістю ґрунту і працює в такий спосіб. При зіткненні стінок керамічного зонду 19, пори якого насичені водою, з ненасиченим ґрунтом, вода з водяної камери 20 тензіометра 14, яка знаходиться під атмосферним тиском, рухається в ґрунт до досягнення рівності між потенціалом води в водяній камері 20 тензіометра 14, мірою якого є розрідження, вимірюване вакуумметром 23, і потенціалом вологи в ґрунті. При створенні в водяній камері 20 негативного тиску під дією всмоктуваного тиску ґрунту, він передається через еластичну трубку 28 в механізм приводу 26 на самописець 27. Використання тензіометра 14 з механізмом приводу 26 з самописцем 27 дозволяє здійснити безперервний оперативний контроль за вологістю ґрунту, своєчасне призначення строку і норм поливу, економію поливної води, зниження працевитрат на експлуатацію та обслуго вування системи.
