Система крапельного зрошення

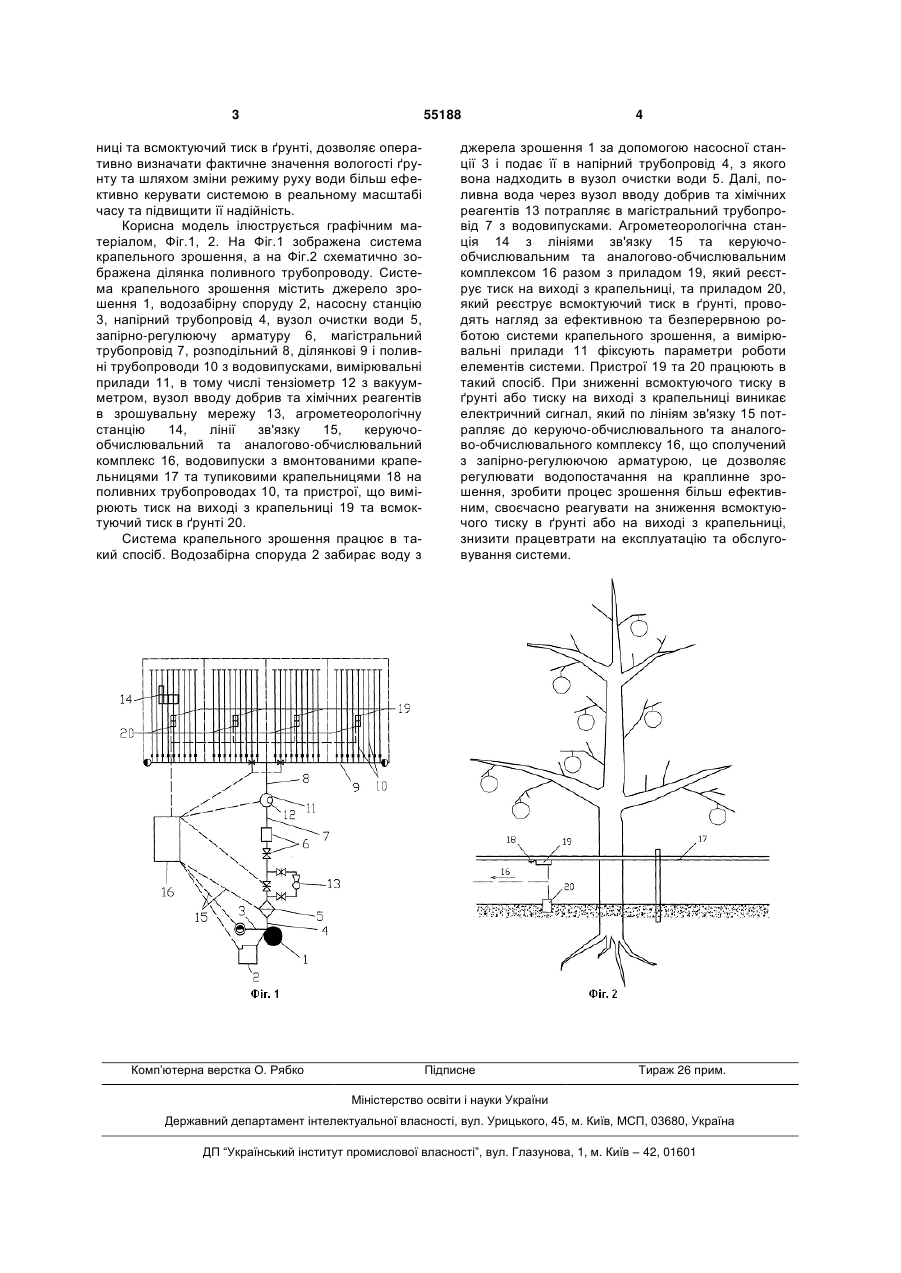

Система крапельного зрошення, що містить джерело зрошення, водозабірну споруду, насосну 3 55188 ниці та всмоктуючий тиск в ґрунті, дозволяє оперативно визначати фактичне значення вологості ґрунту та шляхом зміни режиму руху води більш ефективно керувати системою в реальному масштабі часу та підвищити її надійність. Корисна модель ілюструється графічним матеріалом, Фіг.1, 2. На Фіг.1 зображена система крапельного зрошення, а на Фіг.2 схематично зображена ділянка поливного трубопроводу. Система крапельного зрошення містить джерело зрошення 1, водозабірну споруду 2, насосну станцію 3, напірний трубопровід 4, вузол очистки води 5, запірно-регулюючу арматуру 6, магістральний трубопровід 7, розподільний 8, ділянкові 9 і поливні трубопроводи 10 з водовипусками, вимірювальні прилади 11, в тому числі тензіометр 12 з вакуумметром, вузол вводу добрив та хімічних реагентів в зрошувальну мережу 13, агрометеорологічну станцію 14, лінії зв'язку 15, керуючообчислювальний та аналогово-обчислювальний комплекс 16, водовипуски з вмонтованими крапельницями 17 та тупиковими крапельницями 18 на поливних трубопроводах 10, та пристрої, що вимірюють тиск на виході з крапельниці 19 та всмоктуючий тиск в ґрунті 20. Система крапельного зрошення працює в такий спосіб. Водозабірна споруда 2 забирає воду з Комп’ютерна верстка О. Рябко 4 джерела зрошення 1 за допомогою насосної станції 3 і подає її в напірний трубопровід 4, з якого вона надходить в вузол очистки води 5. Далі, поливна вода через вузол вводу добрив та хімічних реагентів 13 потрапляє в магістральний трубопровід 7 з водовипусками. Агрометеорологічна станція 14 з лініями зв'язку 15 та керуючообчислювальним та аналогово-обчислювальним комплексом 16 разом з приладом 19, який реєструє тиск на виході з крапельниці, та приладом 20, який реєструє всмоктуючий тиск в ґрунті, проводять нагляд за ефективною та безперервною роботою системи крапельного зрошення, а вимірювальні прилади 11 фіксують параметри роботи елементів системи. Пристрої 19 та 20 працюють в такий спосіб. При зниженні всмоктуючого тиску в ґрунті або тиску на виході з крапельниці виникає електричний сигнал, який по лініям зв'язку 15 потрапляє до керуючо-обчислювального та аналогово-обчислювального комплексу 16, що сполучений з запірно-регулюючою арматурою, це дозволяє регулювати водопостачання на краплинне зрошення, зробити процес зрошення більш ефективним, своєчасно реагувати на зниження всмоктуючого тиску в ґрунті або на виході з крапельниці, знизити працевтрати на експлуатацію та обслуговування системи. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
