Механізм перетворення зворотно-поступального руху у переміщення робочого органу

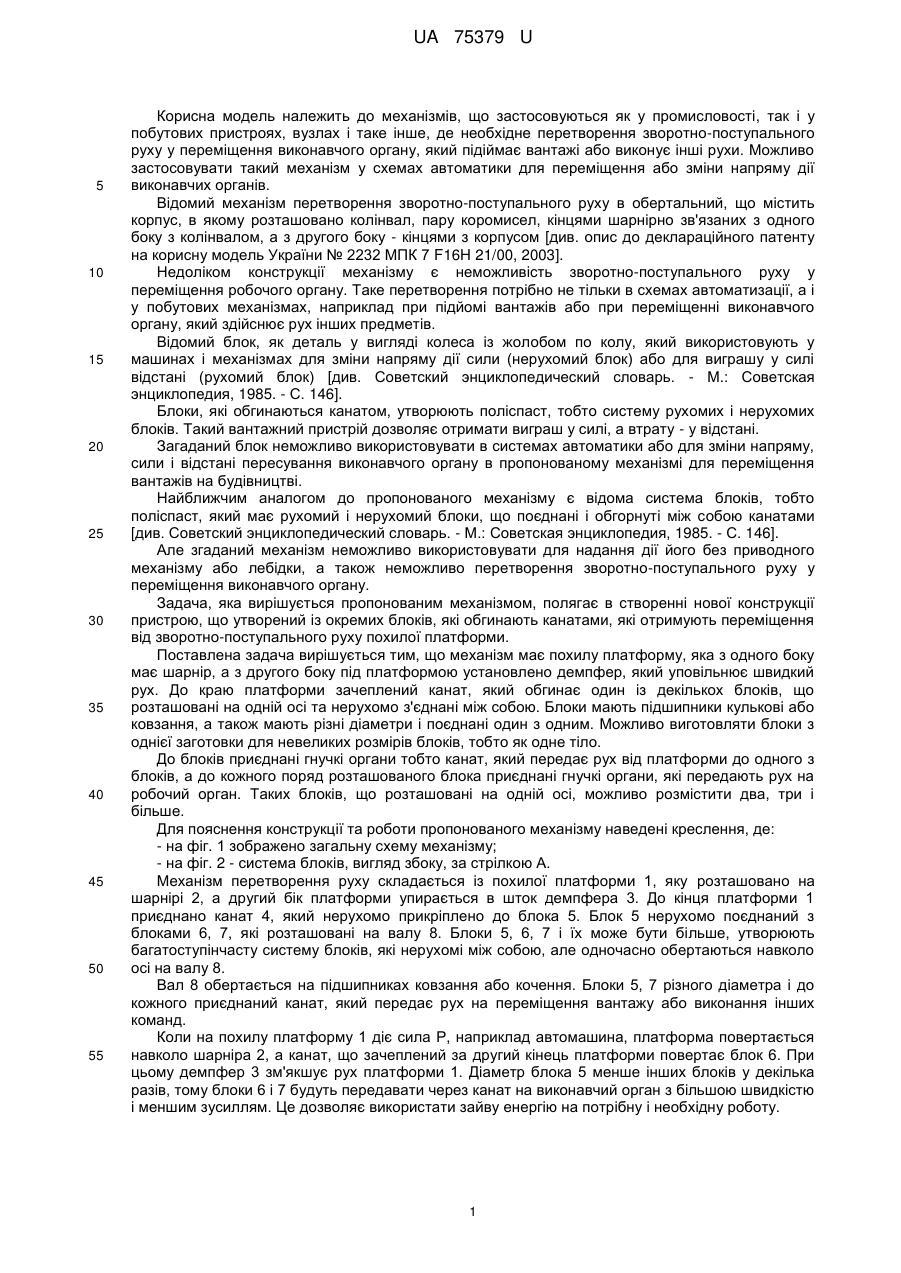

Реферат: Механізм перетворення зворотно-поступального руху у переміщення робочого органу містить багатоступінчасту систему блоків, канати, шарнір. При цьому один із блоків з'єднано з платформою, а на іншому боці платформи закріплено канат. UA 75379 U (54) МЕХАНІЗМ ПЕРЕТВОРЕННЯ ЗВОРОТНО-ПОСТУПАЛЬНОГО РУХУ У ПЕРЕМІЩЕННЯ РОБОЧОГО ОРГАНУ UA 75379 U UA 75379 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до механізмів, що застосовуються як у промисловості, так і у побутових пристроях, вузлах і таке інше, де необхідне перетворення зворотно-поступального руху у переміщення виконавчого органу, який підіймає вантажі або виконує інші рухи. Можливо застосовувати такий механізм у схемах автоматики для переміщення або зміни напряму дії виконавчих органів. Відомий механізм перетворення зворотно-поступального руху в обертальний, що містить корпус, в якому розташовано колінвал, пару коромисел, кінцями шарнірно зв'язаних з одного боку з колінвалом, а з другого боку - кінцями з корпусом [див. опис до деклараційного патенту на корисну модель України № 2232 МПК 7 F16H 21/00, 2003]. Недоліком конструкції механізму є неможливість зворотно-поступального руху у переміщення робочого органу. Таке перетворення потрібно не тільки в схемах автоматизації, а і у побутових механізмах, наприклад при підйомі вантажів або при переміщенні виконавчого органу, який здійснює рух інших предметів. Відомий блок, як деталь у вигляді колеса із жолобом по колу, який використовують у машинах і механізмах для зміни напряму дії сили (нерухомий блок) або для виграшу у силі відстані (рухомий блок) [див. Советский энциклопедический словарь. - М.: Советская энциклопедия, 1985. - С. 146]. Блоки, які обгинаються канатом, утворюють поліспаст, тобто систему рухомих і нерухомих блоків. Такий вантажний пристрій дозволяє отримати виграш у силі, а втрату - у відстані. Загаданий блок неможливо використовувати в системах автоматики або для зміни напряму, сили і відстані пересування виконавчого органу в пропонованому механізмі для переміщення вантажів на будівництві. Найближчим аналогом до пропонованого механізму є відома система блоків, тобто поліспаст, який має рухомий і нерухомий блоки, що поєднані і обгорнуті між собою канатами [див. Советский энциклопедический словарь. - М.: Советская энциклопедия, 1985. - С. 146]. Але згаданий механізм неможливо використовувати для надання дії його без приводного механізму або лебідки, а також неможливо перетворення зворотно-поступального руху у переміщення виконавчого органу. Задача, яка вирішується пропонованим механізмом, полягає в створенні нової конструкції пристрою, що утворений із окремих блоків, які обгинають канатами, які отримують переміщення від зворотно-поступального руху похилої платформи. Поставлена задача вирішується тим, що механізм має похилу платформу, яка з одного боку має шарнір, а з другого боку під платформою установлено демпфер, який уповільнює швидкий рух. До краю платформи зачеплений канат, який обгинає один із декількох блоків, що розташовані на одній осі та нерухомо з'єднані між собою. Блоки мають підшипники кулькові або ковзання, а також мають різні діаметри і поєднані один з одним. Можливо виготовляти блоки з однієї заготовки для невеликих розмірів блоків, тобто як одне тіло. До блоків приєднані гнучкі органи тобто канат, який передає рух від платформи до одного з блоків, а до кожного поряд розташованого блока приєднані гнучкі органи, які передають рух на робочий орган. Таких блоків, що розташовані на одній осі, можливо розмістити два, три і більше. Для пояснення конструкції та роботи пропонованого механізму наведені креслення, де: - на фіг. 1 зображено загальну схему механізму; - на фіг. 2 - система блоків, вигляд збоку, за стрілкою А. Механізм перетворення руху складається із похилої платформи 1, яку розташовано на шарнірі 2, а другий бік платформи упирається в шток демпфера 3. До кінця платформи 1 приєднано канат 4, який нерухомо прикріплено до блока 5. Блок 5 нерухомо поєднаний з блоками 6, 7, які розташовані на валу 8. Блоки 5, 6, 7 і їх може бути більше, утворюють багатоступінчасту систему блоків, які нерухомі між собою, але одночасно обертаються навколо осі на валу 8. Вал 8 обертається на підшипниках ковзання або кочення. Блоки 5, 7 різного діаметра і до кожного приєднаний канат, який передає рух на переміщення вантажу або виконання інших команд. Коли на похилу платформу 1 діє сила Р, наприклад автомашина, платформа повертається навколо шарніра 2, а канат, що зачеплений за другий кінець платформи повертає блок 6. При цьому демпфер 3 зм'якшує рух платформи 1. Діаметр блока 5 менше інших блоків у декілька разів, тому блоки 6 і 7 будуть передавати через канат на виконавчий орган з більшою швидкістю і меншим зусиллям. Це дозволяє використати зайву енергію на потрібну і необхідну роботу. 1 UA 75379 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Механізм перетворення зворотно-поступального руху у переміщення робочого органу, що складається із системи блоків з канатами, який відрізняється тим, що блоки різного діаметра поєднані один з одним і які обгинаються канатами, що приєднані до блоків, при цьому один із блоків з'єднано з платформою, яка на боці має шарнір, а на іншому боці платформи закріплено канат, який через багатоступінчасту систему блоків з'єднує платформу з робочим органом. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
